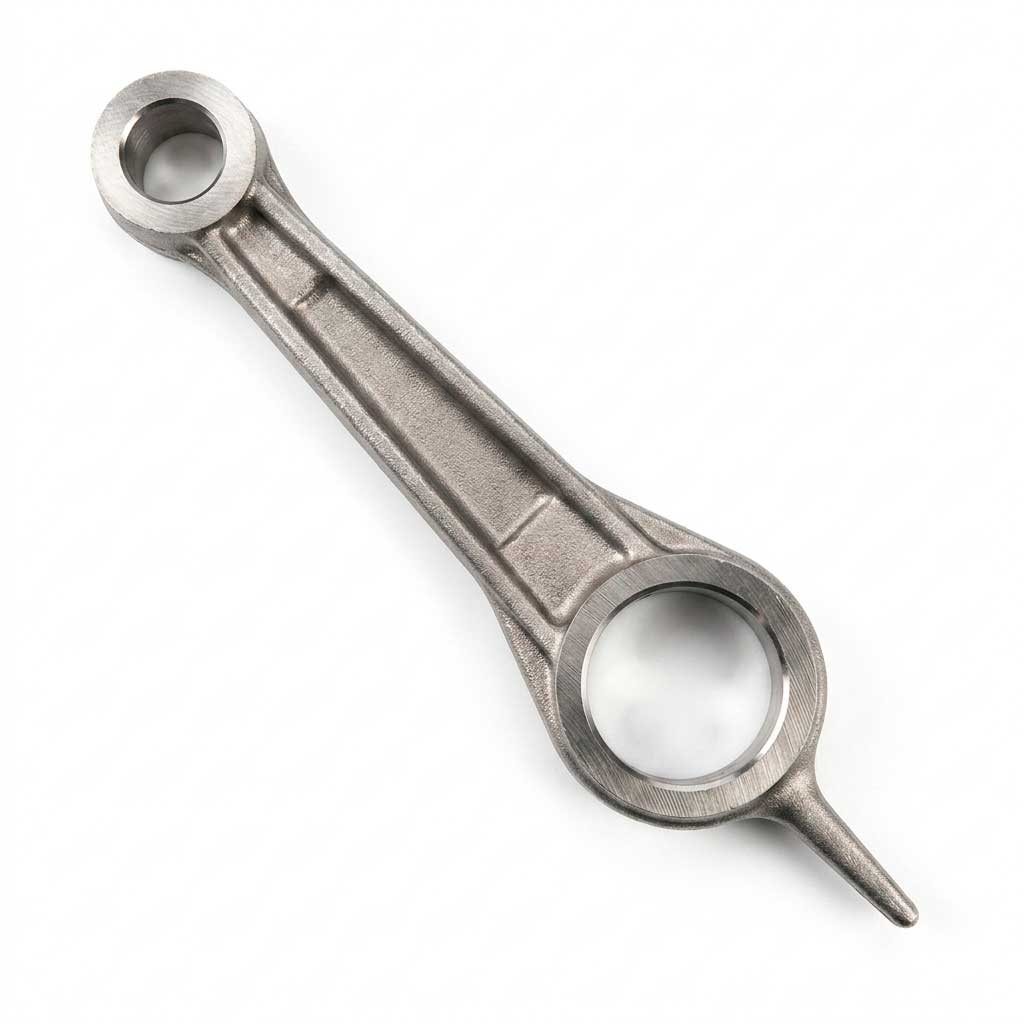

Шатун компрессора 12х87х20 (палец 12 мм, коленвал 20 мм)

Технические характеристики

💡 Совет от инженера: при заказе сверяйте не только диаметры отверстий, но и межцентровое расстояние (87 мм) — оно определяет реальный ход поршня и степень сжатия. Шатун с тем же диаметром пальца и коленвала, но другим межцентровым расстоянием, изменит рабочий объём цилиндра и может привести к удару поршня о клапанную плиту.

Особенности конструкции

• Точная геометрия отверстий под палец и коленвал обеспечивает минимальный люфт и равномерное распределение нагрузки при работе под давлением.
• Материал подобран с расчётом на компрессоры малой и средней мощности (1,3–1,5 кВт), где важен баланс прочности и веса подвижных частей.
• Отверстие под коленвал 20 мм соответствует типоразмеру шеек коленвала, распространённому в бытовых и полупрофессиональных поршневых компрессорах.

Рекомендации по установке

1. Обесточьте компрессор, слейте конденсат, снимите клапанную плиту и цилиндр в соответствии с инструкцией к конкретной модели.
2. Извлеките старый шатун вместе с поршнем, аккуратно выбив поршневой палец.
3. Проверьте состояние коленвала и цилиндра на предмет задиров и износа — установка нового шатуна на изношенный коленвал не устранит стук.
4. Соберите поршень с новым шатуном на поршневом пальце, зафиксируйте стопорными кольцами (если предусмотрены конструкцией).
5. Установите шатун на шейку коленвала, затяните крепёж с моментом, указанным производителем компрессора (не перетягивайте — риск деформации).
6. Проверните коленвал вручную и убедитесь в свободном ходе поршня без заеданий по всему цилиндру.
7. Соберите цилиндр и клапанную плиту, запустите компрессор на 1–2 минуты вхолостую, проконтролируйте отсутствие стука и посторонних шумов.

Совместимость и подбор

⚠️ Предупреждение о путанице при заказе. Шатуны с одинаковыми диаметрами посадочных отверстий, но разным межцентровым расстоянием, внешне почти неотличимы, однако не взаимозаменяемы — установка «не той» длины меняет геометрию мёртвых точек поршня и может привести к поломке компрессора при первом же пуске. Всегда сверяйте все три размера: диаметр пальца, диаметр коленвала и межцентровое расстояние.

Частые ошибки при замене

• Замена только шатуна без проверки состояния коленвала и цилиндра — стук возвращается через короткое время.
• Установка шатуна с иным межцентровым расстоянием «на глаз», по совпадению диаметров отверстий.
• Перетяжка крепежа нижней головки шатуна — приводит к перегреву и заклиниванию на шейке коленвала.
• Запуск компрессора без предварительной проверки хода поршня вручную — риск удара поршня о клапанную плиту при несовпадении геометрии.

Примеры применения

• Замена шатуна при характерном стуке в компрессоре во время работы под нагрузкой.
• Плановая переборка цилиндропоршневой группы вместе с ремонтным комплектом (поршневые кольца, палец, клапаны).
• Восстановление компрессора после эксплуатации с низким уровнем масла, приведшей к задирам шатунной шейки.

FAQ

Подойдёт ли этот шатун на компрессор другой мощности? Основная область применения — двигатели 1,3 и 1,5 кВт. При точном совпадении всех трёх посадочных размеров (палец 12 мм, коленвал 20 мм, межцентровое 87 мм) деталь может подойти и на другие модели, но мощность двигателя стоит уточнять отдельно, так как она влияет на нагрузку на шатун.

Как понять, что нужен именно этот шатун, если старый сломан и размеры замерить сложно? Замерьте диаметр сохранившейся части поршневого пальца и шейки коленвала штангенциркулем, а межцентровое расстояние — по расстоянию между осями отверстий в цилиндре и картере, если шатун полностью разрушен.

Можно ли ставить шатун без замены поршневых колец и пальца? Технически можно, но при значительном износе цилиндропоршневой группы рекомендуется менять комплектом — иначе новый шатун быстро выработает люфт по уже изношенным сопрягаемым деталям.
