Комплект инжекторов слива конденсата Coltri 13-10-0002/R для компрессоров MCH 13/16

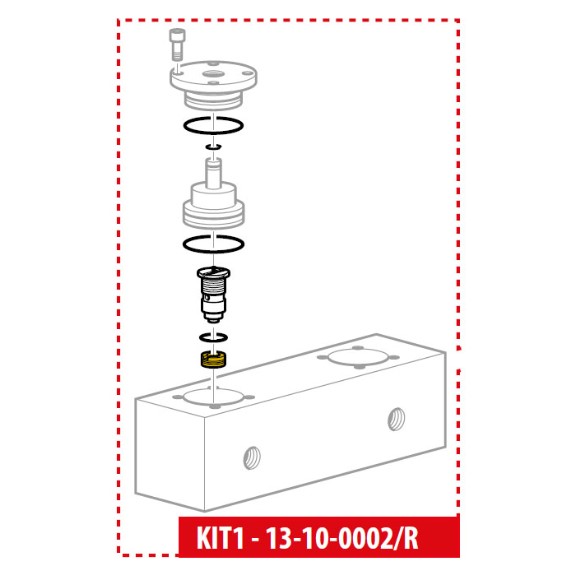

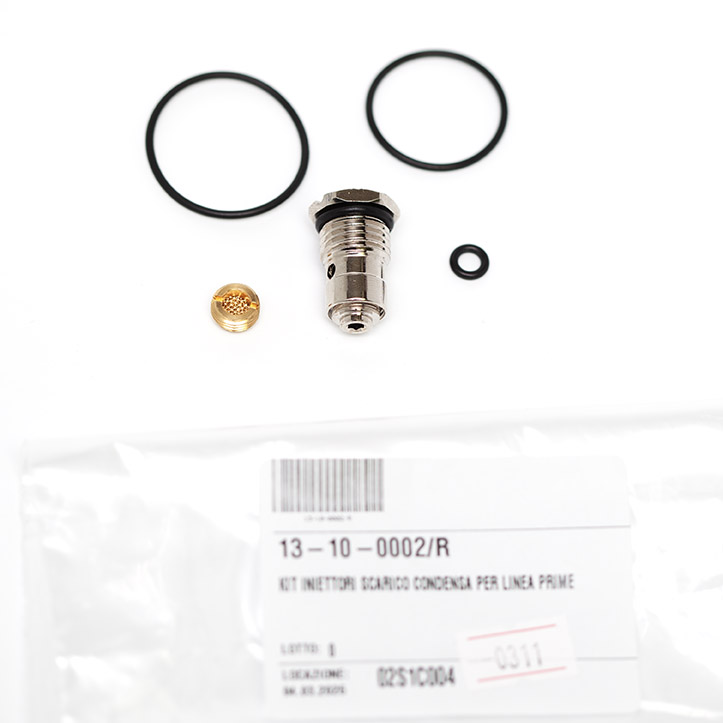

Coltri 13-10-0002/R — это оригинальный сервисный комплект, предназначенный для обслуживания узлов автоматического слива конденсата в компрессорных станциях высокого давления серий MCH 13 и MCH 16. Набор включает в себя прецизионные форсунки (инжекторы), фильтрующие элементы и комплект уплотнений, необходимых для обеспечения герметичности и корректной циклической работы системы дренажа влаги и масляной эмульсии.
Технические характеристики
|
Параметр
|
Значение
|
|
|---|---|---|
|
Артикул (P/N)
|
13-10-0002/R
|
|
|
Совместимые модели
|
MCH 13, MCH 16 (Compact, Mini Silent, Mark 2, Tropical Plus)
|
|
|
Состав комплекта
|

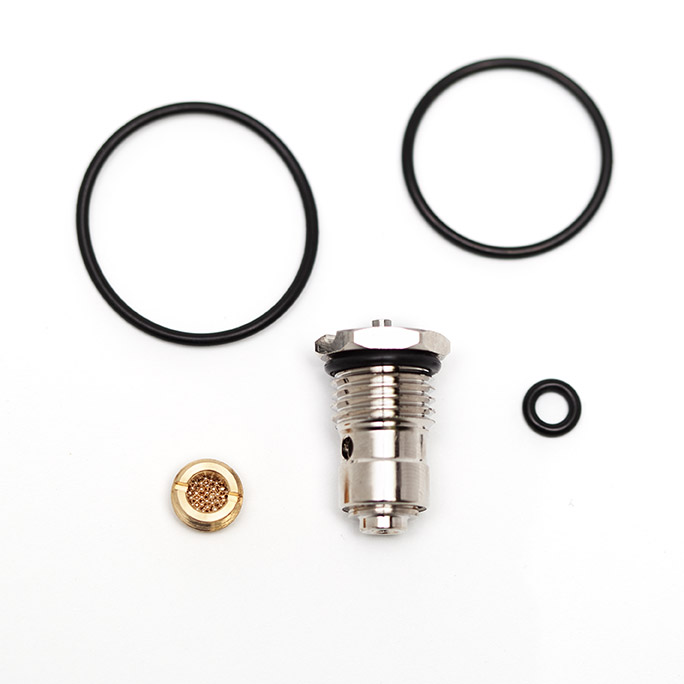

Инжекторы (3 шт.), узел тарельчатого клапана (Poppet), спеченный фильтр, набор O-Ring
|
|
|
Тип системы
|
Автоматический дренаж (Auto Drain System)
|
|
|
Регламент замены фильтра
|
Каждые 250 рабочих часов
|
Преимущества и ключевые особенности
- Интегрированный спеченный фильтр (Sintered Filter): Входящий в комплект фильтр эффективно защищает электромагнитные клапаны от твердых частиц износа и нагара, предотвращая их заклинивание в открытом положении.
- Полная комплектация уплотнений: Использование специфических колец O-Ring (типоразмеры 2118, 2018, 2100, 114) гарантирует надежную работу узла под давлением до 330 бар.
- Восстановление прецизионного затвора: Узел Poppet Assembly обеспечивает мгновенное открытие и надежное перекрытие канала сброса, что критически важно для минимизации потерь сжатого воздуха при дренаже.
- Обеспечение чистоты газа: Исправные инжекторы 13-10-0002/R позволяют системе своевременно удалять конденсат каждые 7–15 минут, предотвращая его попадание в фильтры тонкой очистки и снижая нагрузку на картридж.
Сферы применения
- Профессиональные дайвинг-центры: Для бесперебойной заправки баллонов без участия оператора в процессе слива конденсата.
- Стационарные заправочные пункты МЧС: Поддержание постоянной готовности систем каскадной заправки АСВ.
- Промышленные предприятия: Эксплуатация компрессоров в режиме 24/7, где критически важен автоматизированный отвод влаги.
«Инжекторы 13-10-0002/R — это наиболее нагруженная часть дренажной системы. Основная проблема, с которой я сталкиваюсь на практике — это игнорирование замены спеченного фильтра. Если он забивается, инжектор перестает сбрасывать воду, и конденсат начинает «лететь» в основной Hyperfilter, убивая дорогостоящий картридж за считанные часы. Мой совет: меняйте весь комплект 13-10-0002/R при любом признаке негерметичности дренажного блока, но не реже чем раз в 500 часов или ежегодно».
Соответствие регламентам
- Директива 2006/42/CE (безопасность машин и механизмов).
- OEM-качество: Использование оригинального фильтра является условием сохранения заводской гарантии.
- Утилизация: Фильтр и отработанное масло классифицируются как специальные отходы и требуют переработки согласно местным нормам.
Часто задаваемые вопросы (FAQ)
- Входит ли в комплект 13-10-0002/R сам электромагнитный клапан? Нет, это ремонтный комплект для механической части блока. Электромагнитная катушка и корпус клапана заказываются отдельно.
- Можно ли заменить только уплотнительные кольца, не меняя инжекторы? В теории — да, но на практике инжекторы подвержены эрозии из-за высокой скорости потока воды и воздуха, поэтому производитель рекомендует менять комплект целиком для восстановления заводских характеристик.
- Как понять, что комплект пора менять? Если при автоматическом срабатывании (тесте TEST PURGE) слышно постоянное шипение или из дренажной трубки постоянно подтекает эмульсия, значит, клапаны не обеспечивают герметичность.
Статья подготовлена на основе официальных руководств по эксплуатации и каталогов запчастей Aerotecnica Coltri SpA. При проведении ТО всегда следуйте инструкции к вашей конкретной модели компрессора.
