Калиброванная трубка PATR810 для пневмосистем грузового транспорта
Калиброванная трубка PATR810: Профессиональный стандарт для пневмосистем грузового транспорта

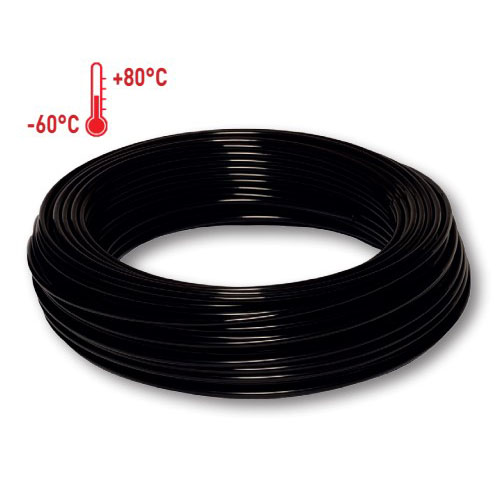

PATR810 — это высокотехнологичная калиброванная трубка из полиамида PA12 серии TRUCK, специально разработанная для использования в пневматических тормозных системах грузовых автомобилей и прицепов. Благодаря строгому соблюдению допусков и соответствию международным стандартам, изделие гарантирует абсолютную надежность и герметичность соединений в условиях экстремальных температурных и механических нагрузок.
6
People watching this product now!
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
Сводная сравнительная таблица
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Подробное описание по каждому материалу
Полиуретан (PU / PUR)
Стандартный выбор для пневматики
Наиболее распространённый материал в пневмоавтоматике. Сочетает исключительную гибкость с хорошей прочностью на разрыв и устойчивостью к истиранию. Доступен в жёстком (PUR-hard) и мягком (PUR-soft) вариантах, широкий выбор цветов по RAL.
Давление (+23°C, Ø6)до 16 бар
Давление (Ø8)до 12 бар
Рабочая температура−40 … +60 °C
Мин. радиус изгиба~4 × Ø нар.
Плотность1.1–1.25 г/см³
Прочность на разрыв40–55 МПа
Твёрдость80–98 Shore A
Удлинение при разрыве350–450%
FDA-контакт
Спец. марки
Топливо / масла
Средняя
Кислоты
Слабая
Щёлочи
Средняя
Гидролиз
Чувствителен
UV-стойкость
Слабая
Типичные применения:
✔ Преимущества
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
✘ Недостатки
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Инженерный полимер для высоких давлений
PA12 — наиболее предпочтителен в промышленных пневмосистемах: меньше впитывает влагу, чем PA6, лучше стоек к низким температурам. PA11 — биоосновного происхождения (касторовое масло), экологичен. PA6 — самый жёсткий из трёх.
Давление (PA12, Ø6)до 25 бар
Давление (PA6, Ø6)до 20 бар
Рабочая температура−40 … +100 °C
Мин. радиус изгиба~8 × Ø нар.
Плотность (PA12)1.01–1.05 г/см³
Прочность на разрыв45–60 МПа
Твёрдость72–78 Shore D
Влагопоглощение PA120.25% (PA6: 2.5%)
FDA-контакт
Да (PA12 / PA11)
Топливо / масла
Высокая
Кислоты
Средняя
Щёлочи
Средняя
Гидролиз
Хорошая
UV-стойкость
Хорошая
Типичные применения:
✔ Преимущества
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
✘ Недостатки
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Экономичный выбор для воды и химии
LDPE (низкая плотность) — мягкий и гибкий. HDPE (высокая плотность) — жёсткий, с лучшими механическими характеристиками. Оба химически инертны к большинству водных сред. Стандарт для систем водоснабжения и ирригации.
Давление (LDPE, Ø6)до 10 бар
Давление (HDPE, Ø6)до 16 бар
Темп. (LDPE)−30 … +60 °C
Темп. (HDPE)−50 … +80 °C
Плотность (LDPE)0.91–0.94 г/см³
Плотность (HDPE)0.94–0.97 г/см³
Мин. радиус изгиба LDPE~5 × Ø нар.
Влагопоглощение< 0.01%
FDA-контакт
Да (пищ. марки)
Топливо / масла
Слабая
Кислоты
Высокая
Щёлочи
Высокая
Гидролиз
Отличная
UV (со стабил.)
Средняя
Типичные применения:
✔ Преимущества
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
✘ Недостатки
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная химическая стойкость
Фторполимеры — чемпионы по химической инертности. PTFE — жёсткий, непрозрачный. PFA — более гибкий, прозрачный, сваривается. FEP — промежуточный, хорошая прозрачность. Коэффициент трения 0.04 — самый низкий среди полимеров.
Давление (PFA, Ø6)до 20 бар
Давление (FEP, Ø6)до 16 бар
Темп. (PTFE)−60 … +260 °C
Темп. (PFA / FEP)−60 … +200 / +150 °C
Плотность (PTFE)2.14–2.20 г/см³
Коэф. трения0.04 (наименьший)
ПрозрачностьPFA/FEP — прозрачные
Влагопоглощение< 0.01%
FDA / USP
FDA + USP Class VI
Топливо / масла
Универсальная
Кислоты
Все (кроме F₂)
Щёлочи
Универсальная
Гидролиз
Отличная
UV-стойкость
Отличная
Типичные применения:
✔ Преимущества
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
✘ Недостатки
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Прозрачность и доступность
Пластифицированный PVC — мягкий, прозрачный, дешёвый. Жёсткий PVC (uPVC) — для давления. Прозрачность позволяет визуально контролировать поток. Внимание: при горении выделяет токсичный HCl.
Давление (пласт., Ø6)до 10–12 бар
Давление (жёсткий, Ø6)до 16 бар
Рабочая температура−10 … +60 °C
Мин. радиус изгиба~6 × Ø нар.
Плотность1.20–1.45 г/см³
Прочность на разрыв20–50 МПа
ПрозрачностьВысокая
Влагопоглощение0.04–0.4%
FDA-контакт
Спец. марки
Топливо / масла
Слабая
Кислоты (разб.)
Хорошая
Щёлочи
Хорошая
Гидролиз
Хорошая
UV-стойкость
Слабая (хрупкость)
Типичные применения:
✔ Преимущества
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
✘ Недостатки
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
Медицина, пища, высокие температуры
Биологически инертны, выдерживают автоклавирование (+121–134°C), сохраняют гибкость при экстремальных температурах. Высокая газопроницаемость важна в биореакторах и перистальтических насосах.
Давление (Ø6)до 8–10 бар
Рабочая температура−60 … +180 °C
Пиковая температурадо +200 °C
Мин. радиус изгиба~4 × Ø нар.
Плотность1.10–1.25 г/см³
Твёрдость20–80 Shore A
ГазопроницаемостьВысокая
Автоклавирование+121 … +134 °C
FDA / USP
FDA + USP Class VI
Топливо / масла
Слабая
Кислоты
Средняя (разб.)
Щёлочи
Средняя
UV / Озон
Отличная
Автоклав
Да
Типичные применения:
✔ Преимущества
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
✘ Недостатки
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Описание
Технические характеристики PATR810
Основные параметры модели PATR810, подтвержденные лабораторными тестами согласно ASTM и DIN:
|
Параметр
|
Значение
|
Метод испытания / Стандарт
|
|---|---|---|
|
Материал
|
Polyamide PA12 (серия TRUCK)
|
—
|
|
Внутренний диаметр (Ø INT)
|
8 мм
|
—
|
|
Внешний диаметр (Ø EST)
|
10 мм (калиброванный)
|
|
|
Рабочее давление (при 23°C)
|
17 бар
|
|
|
Давление разрыва (при 23°C)
|
50 бар
|
|
|
Радиус изгиба (при 23°C)
|
60 мм
|
|
|
Диапазон температур
|
от -60°C до +80°C
|
|
|
Твердость
|
70 ShD
|
ASTM D2240
|
|
Плотность
|
1,03 г/см³
|
ASTM D792
|
|
Модуль упругости при изгибе
|
450 МПа
|
ASTM D790
|
Преимущества и сильные стороны
Как инженер-эксперт, я выделяю следующие ключевые особенности трубки PATR810, которые делают её лидером в своем классе:
- Строгое соответствие DIN 73 378: Данная маркировка является критическим требованием для компонентов тормозных систем. Использование PATR810 гарантирует безопасность эксплуатации транспортного средства под давлением.
- Исключительная морозостойкость: Материал сохраняет свои физико-механические свойства при температуре до -60°C, что позволяет эксплуатировать технику в самых суровых климатических условиях.
- Химическая инертность и износостойкость: Трубка обладает высокой устойчивостью к маслам, топливу и дорожным реагентам, что крайне важно для долговечности магистралей, расположенных на шасси.
- Высокоточная калибровка: Идеально ровный внешний диаметр позволяет использовать трубку с быстроразъемными (цанговыми) фитингами без риска утечек.
- Информативная маркировка: Техническая информация, включая стандарт DIN, наносится каждые 50 см, что упрощает идентификацию и контроль при монтаже.
Сферы применения
Модель PATR810 незаменима в следующих направлениях:
- Грузовой транспорт (Truck-Automotive): Пневматические тормозные системы и контуры управления торможением прицепов.
- Компрессорное оборудование: Соединительные линии в промышленных установках, работающих под давлением до 17 бар.
- Робототехника и автоматизация: Подвижные узлы, требующие высокой гибкости при сохранении геометрии сечения.
«При выборе трубки для тормозной системы критически важно учитывать не только номинальное давление, но и температурные коэффициенты. Для PATR810 коэффициент при +80°C составляет 0,70. Это означает, что при максимальном нагреве допустимое рабочее давление составит около 11,9 бар. В то же время, при -60°C коэффициент равен 3, что подчеркивает огромный запас прочности изделия при работе на холоде».
Соответствие стандартам и сертификация
Продукция производится в Италии и полностью соответствует следующим регламентам:
- DIN 73 378: Стандарт для полиамидных трубок в тормозных системах.
- RoHS и REACH: Подтвержденная экологическая безопасность состава.
- Calibrated tubes: Высокая точность геометрических параметров для промышленной пневматики.
Часто задаваемые вопросы (FAQ)
1. Подходит ли PATR810 для систем сжатого воздуха в автосервисах? Да, эта трубка идеально подходит для любых пневматических линий, где требуется высокая надежность, особенно если оборудование подвергается воздействию низких температур.
2. В каком цвете поставляется данная модель? Стандартным цветом для складской программы является черный (BK004), однако под заказ возможны поставки в желтом, красном, синем и зеленом цветах.
3. Можно ли использовать эту трубку для подачи гидравлического масла? Полиамид PA12 обладает отличной стойкостью к маслам и гидрокарбонатам, однако для систем высокого давления (гидравлики) следует сверяться с максимальными параметрами рабочего давления для конкретного диаметра.
