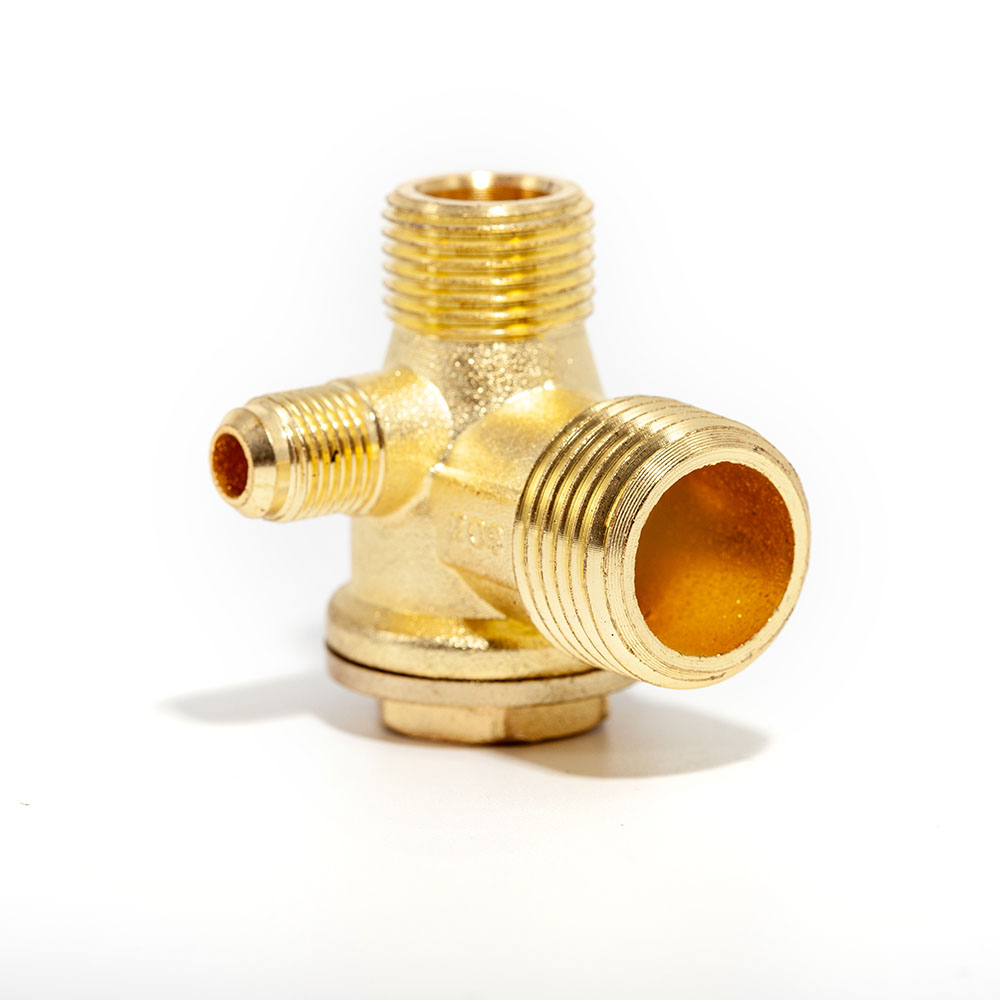

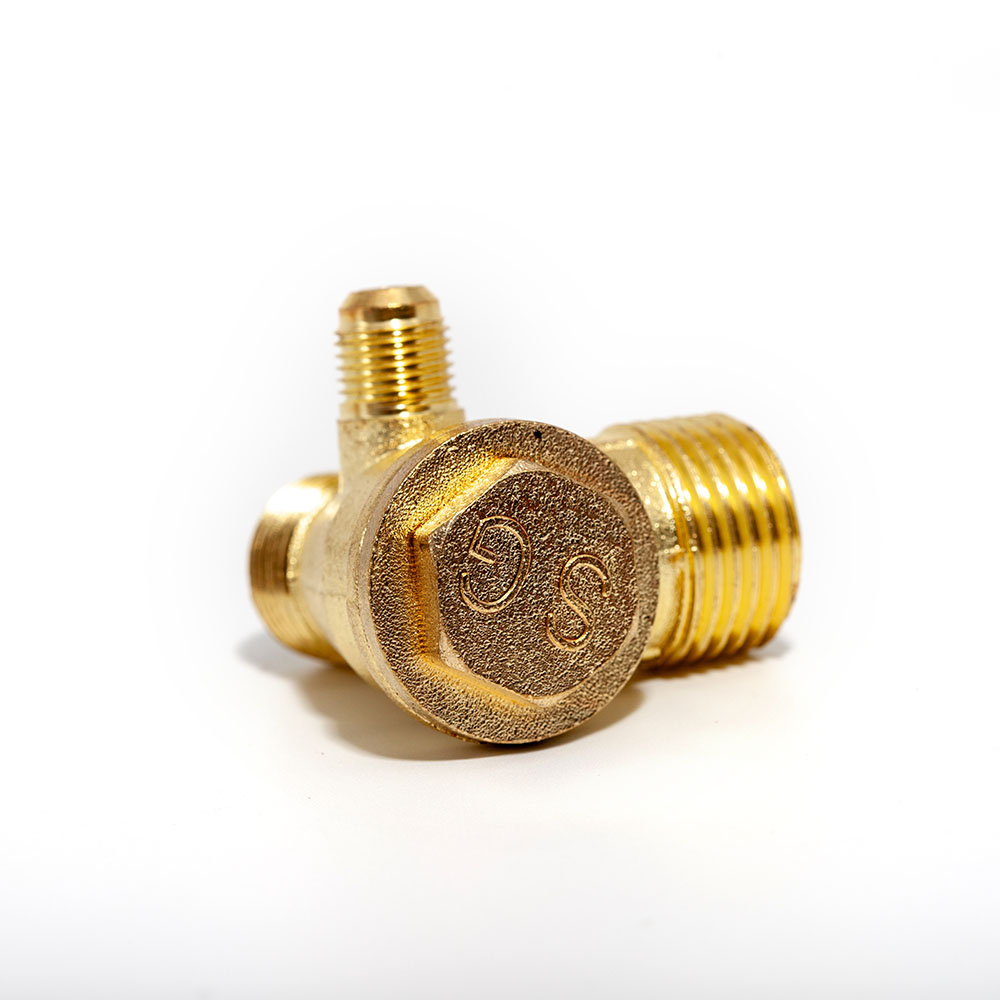

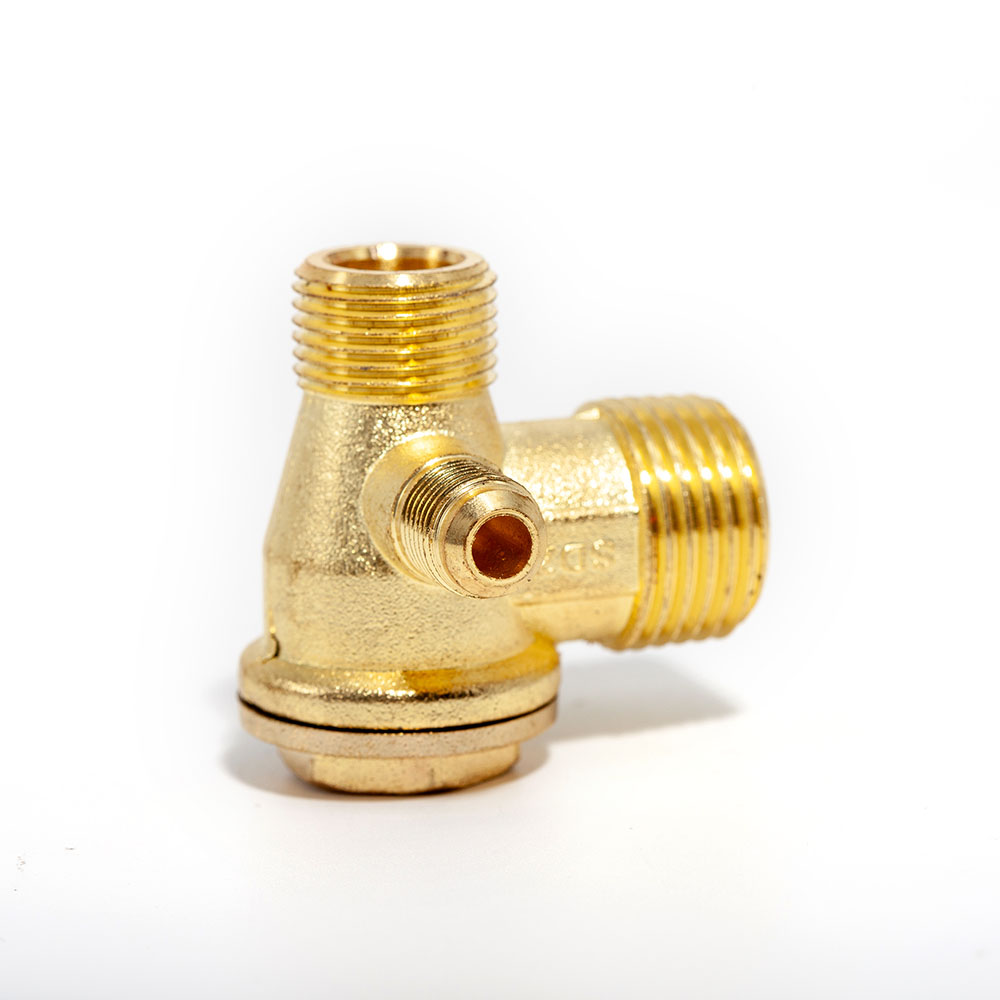

Обратный клапан компрессора 1/2″х3/8″ п/п
Обратный клапан компрессора 1/2″х3/8″ п/п: Технический обзор и рекомендации эксперта
Почему нужен именно переходной клапан 1/2″ × 3/8″
Малые компрессоры мощностью 1,3–1,8 кВт часто имеют несоответствие диаметров в нагнетательной магистрали: поршневой блок имеет выходной порт 3/8″, а ресивер — стандартный порт 1/2″. Обычный клапан одного размера в такой системе не установить без дополнительного переходника.
Клапан 1/2″×3/8″ совмещает функцию обратного клапана и переходника в одном корпусе: одновременно пропускает воздух только в одном направлении и согласует два разных диаметра без потери проходного сечения.
Когда выбирать этот клапан:
- Блок компрессора имеет выходной порт 3/8″
- Ресивер имеет входной порт 1/2″
- Мощность компрессора 1,3–1,8 кВт
- Система работает при давлении до 10 бар
Технические характеристики
| Параметр | Значение |
|---|---|
| Порт входа (от блока) | 3/8″ внутренняя (BSP, ≈16 мм) |
| Порт выхода (в ресивер) | 1/2″ наружная (BSP, ≈21 мм) |
| Материал корпуса | Высококачественная латунь |
| Максимальное давление | 10 бар |
| Совместимость по мощности | 1,3–1,8 кВт |
| Функция | Обратный клапан + переходник 3/8″→1/2″ |
| Направление потока | Строго от блока к ресиверу |

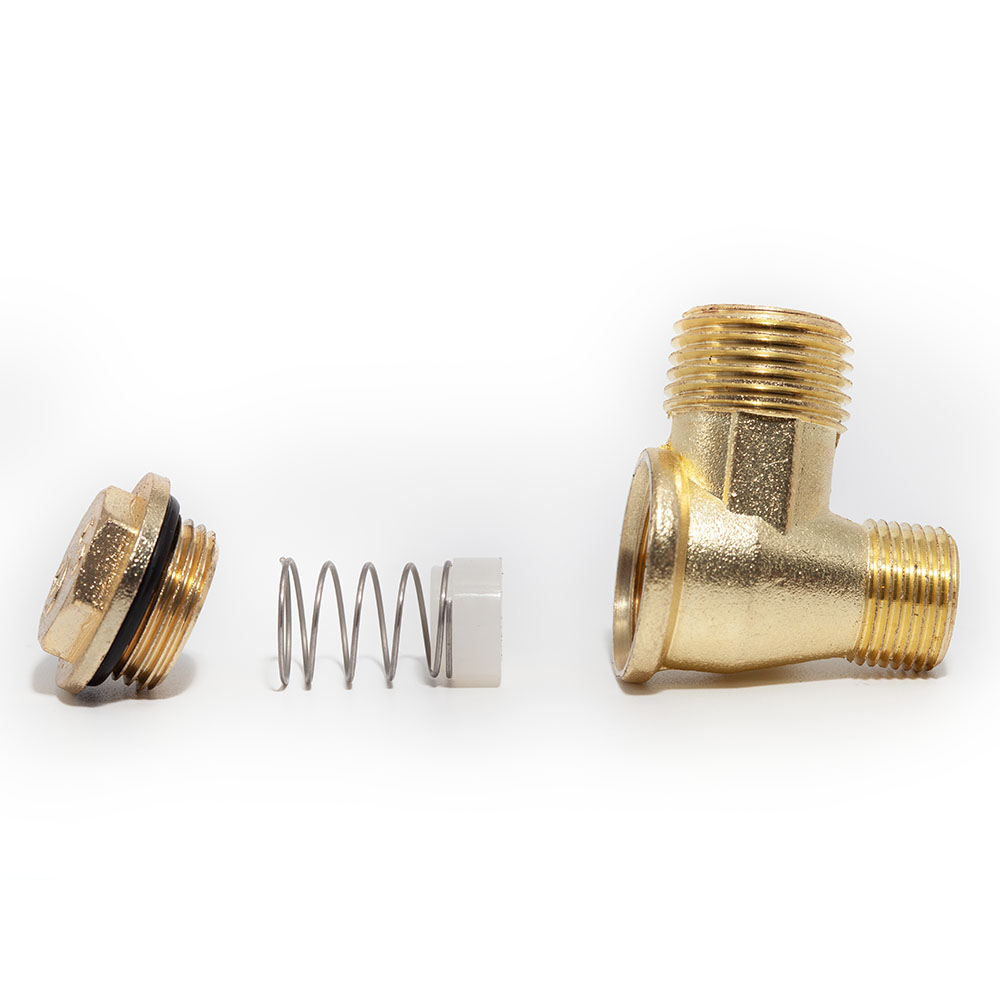

| Конструкция | Разборная |
💡 Совет эксперта: перед заказом проверьте направление резьбы: вход 3/8″ идёт к блоку (меньший диаметр), выход 1/2″ — в ресивер (больший диаметр). Если у вас обратная ситуация (блок 1/2″, ресивер 3/8″) — это другой артикул. Пришлите фото — подберём правильный клапан.
Совместимые компрессоры
| Тип компрессора | Мощность | Выход блока | Порт ресивера | Совместимость |
|---|---|---|---|---|
| Малые поршневые 220В (прямой привод) | 1,3–1,8 кВт | 3/8″ | 1/2″ | ✅ |
| MZB FL-24 / FL-40 | 1,3–1,5 кВт | 3/8″ | 1/2″ | ✅ уточнить |
| OEM компрессоры 1,3–1,8 кВт (Китай) | 1,3–1,8 кВт | 3/8″ | 1/2″ | ✅ проверить размеры |
Сравнение трёх типов клапанов для компрессоров до 3 кВт
| Клапан | Вход | Выход | Мощность | Применение |
|---|---|---|---|---|
| 1/2″ × 19 мм | Хвостовик 19 мм | 1/2″ нар. | 2,2–3 кВт | Трубка надевается на хвостовик |
| 1/2″ × 1/2″ | 1/2″ вн. | 1/2″ нар. | 2,2–3 кВт | Обе стороны резьбовые |
| 1/2″ × 3/8″ (данная модель) | 3/8″ вн. | 1/2″ нар. | 1,3–1,8 кВт | Переход 3/8→1/2 |
Мнение эксперта
«Клапан 1/2″×3/8″ — самый часто путаемый артикул в нашем ассортименте. Покупатели нередко берут его для компрессоров 2,2 кВт, хотя он рассчитан на 1,3–1,8 кВт. При мощности 2,2 кВт расход воздуха через 3/8″ порт создаёт сопротивление, блок перегревается. Если у вашего компрессора мощность 2,2 кВт — вам нужен клапан 1/2″×19 мм или 1/2″×1/2″. Сомневаетесь — звоните, определим правильный за минуту.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
FAQ
❓ Можно ли использовать клапан 1/2″×3/8″ на компрессоре 2,2 кВт?
Не рекомендуется. Данный клапан рассчитан на расход воздуха компрессоров 1,3–1,8 кВт. При мощности 2,2 кВт порт 3/8″ создаёт избыточное гидравлическое сопротивление, блок перегревается и ускоренно изнашиваются клапанные плиты. Для компрессоров 2,2–3 кВт используйте клапан 1/2″×19 мм или 1/2″×1/2″.
❓ Что делать, если направление у меня обратное — блок 1/2″, ресивер 3/8″?
Это другой артикул — клапан 3/8″×1/2″ (вход 1/2″ вн., выход 3/8″ нар.). Уточните при заказе или пришлите фото вашего компрессора — подберём нужный переходной клапан.
❓ Нужна ли ФУМ-лента?
Да, на оба резьбовых конца — G-резьба цилиндрическая, не самоуплотняется. 2–3 оборота ФУМ-ленты по ходу резьбы. Момент затяжки 20–30 Н·м (меньший, чем у 1/2″×1/2″, из-за более тонкого 3/8″ порта).
