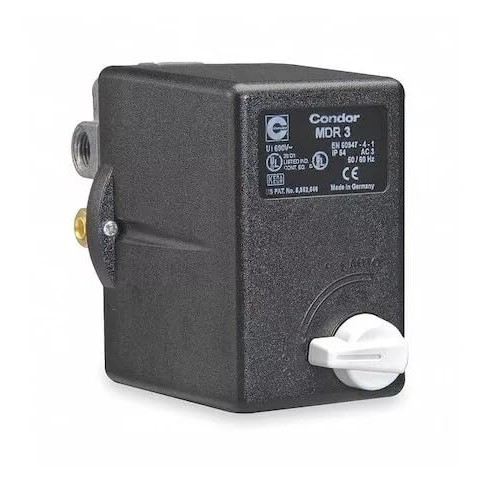

Прессостат Condor MDR3 16/20A — трёхфазный, до 16 бар, защита двигателя 7,5 кВт
Condor MDR3 16/20A — промышленный прессостат (реле давления) серии MDR 3 производства Condor Pressure Control GmbH (Германия) для автоматического управления мощными трёхфазными компрессорами с рабочим давлением до 16 бар. Встроенная тепловая защита двигателя на 16–20 А (до ~7,5 кВт при 400 В), класс защиты IP54. Применяется там, где стандартных 10–11 бар недостаточно — в системах лазерной резки, мощных компрессорных станциях и промышленных пневмолиниях высокого давления.
Чем прессостат MDR3 16/20A отличается от версий на 10 и 11 бар
В линейке Condor MDR3 три ключевых параметра определяют выбор модели: максимальное давление, ток тепловой защиты и, как следствие, мощность двигателя. MDR3 16/20A закрывает верхний диапазон:
| Модель | Макс. давление | Ток тепловой защиты | Макс. мощность двигателя |
|---|---|---|---|
| MDR3 10/6,3A | 11 бар | 4–6,3 А | ~3 кВт |
| MDR3 10/10A | 11 бар | 7–10 А | ~5,5 кВт |
| MDR3 16/20A | 16 бар | 16–20 А | ~7,5 кВт |
| MDR3 16/24A | 16 бар | 18–24 А | ~11 кВт |
MDR3 16/20A — выбор для мощных трёхфазных компрессоров с рабочим давлением 12–16 бар и двигателями 5,5–7,5 кВт. Именно такие параметры характерны для промышленных поршневых компрессоров, используемых в системах лазерной резки металла, пескоструйной обработки, окраски и других высоконагруженных приложениях.
Как работает прессостат MDR3 16/20A
Прессостат — это электромеханическое устройство, которое замыкает и размыкает силовую цепь компрессора в зависимости от давления в ресивере. Внутри корпуса — мембрана, подключённая к пневматической системе через штуцер 3/8″. При изменении давления мембрана воздействует на пружинный механизм, управляющий трёхполюсным контактом.
- При снижении давления ниже точки включения (p₁ − Δp) — контакт замыкается, двигатель запускается
- При достижении давления отключения (p₁) — контакт размыкается, двигатель останавливается
- Разгрузочный клапан (штуцер 6 мм) сбрасывает остаточное давление из магистрали после остановки, обеспечивая лёгкий повторный пуск без нагрузки на двигатель
Гистерезис (разница между давлением включения и выключения) настраивается отдельным регулятором (Δp). Для компрессора с максимальным давлением 16 бар типовая настройка: p₁ = 16 бар, Δp = 2–3 бар → включение при 13–14 барах.
5 причин выбрать Condor MDR3 16/20A
1. Единственная модель MDR3 для систем 12–16 бар с двигателем ~7,5 кВт MDR3 10/10A рассчитан на 11 бар — он физически не подходит для компрессоров с рабочим давлением 12–16 бар. MDR3 16/20A — специально спроектированный прессостат для этого диапазона, с мембраной и пружиной, рассчитанными на соответствующие нагрузки.
2. Тепловая защита 16–20 А без внешнего теплового реле Встроенный тепловой расцепитель автоматически отключает двигатель при превышении тока 20 А. Это защищает обмотки от перегрева при затруднённом пуске, длительной работе в режиме перегрузки или залипании контактора. Отдельное тепловое реле в схеме не требуется.
3. Немецкое качество — отраслевой стандарт для промышленных компрессоров Европы Condor Pressure Control GmbH производит прессостаты серии MDR более 40 лет. MDR3 — стандартный элемент автоматики на заводских поршневых компрессорах Remeza, Atlas Copco, Boge и большинства европейских производителей. Контакты рассчитаны на сотни тысяч коммутационных циклов.
4. IP54 — работает в условиях мастерской, цеха и открытой площадки Литой алюминиевый корпус с резиновой прокладкой защищает от масляной пыли, брызг воды и вибрации — типичных условий работы мощного поршневого компрессора.
5. Быстрая замена — стандартный монтажный фланец MDR3 16/20A имеет стандартный фланец 3/8″ с тремя дополнительными портами 1/4″ (манометр, предохранительный клапан, потребитель). Замена на работающем объекте занимает 20–30 минут при наличии инструмента.
Для каких компрессоров и систем подходит MDR3 16/20A
По мощности двигателя: трёхфазные компрессоры с двигателями 5,5–7,5 кВт при 400 В
По рабочему давлению: системы с давлением 12–16 бар
Типичные применения:
- Лазерная резка металла — компрессоры 12–16 бар для питания лазерных головок азотом или сжатым воздухом: Remeza LB75, LB100, MZB серии 16 бар
- Пескоструйная и дробеструйная обработка — высокое давление для эффективного ускорения абразива
- Промышленная окраска — стабильное давление 10–14 бар для распылительных систем с высокой производительностью
- Производственные цеха — централизованные компрессорные станции с магистральным давлением выше 10 бар
- Пневмоприводы и пневмоцилиндры высокого давления в тяжёлом машиностроении
⚠️ Важно: MDR3 16/20А предназначен для трёхфазных систем (3Ф + PE, 400 В). Для однофазных компрессоров используйте серию MDR1. Если ваш компрессор работает до 11 бар — рассмотрите MDR3 10/10A (экономия на менее нагруженной версии).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Электромеханический прессостат (реле давления) |
| Серия | MDR 3 |
| Диапазон тока тепловой защиты | 16–20 А |
| Напряжение питания | ≤ 400 В AC, 50/60 Гц |
| Класс защиты | IP 54 |
| Контакт | 3-полюсный нормально закрытый (NC) |
| Макс. мощность двигателя | ~7,5 кВт (~10 HP) при 400 В |
| Диапазон регулировки давления | ≈ 6–16 бар |
| Максимальное рабочее давление | 16 бар |
| Материал корпуса | Алюминий, литой под давлением |
| Макс. температура среды | до 80 °C |
| Штуцер подключения | G 3/8″ (основной) + 3 × G 1/4″ |
| Разгрузочный клапан | Штуцер 6 мм (для трубки Rilsan) |
| Вес | ≈ 0,69 кг |
| Стандарт | EN 60947, варианты UL/CSA |
| Производитель | Condor Pressure Control GmbH (Германия) |
Настройка прессостата MDR3 16/20A под компрессор 16 бар
Шаг 1. Установка давления отключения (p₁) Вращайте большую пружину (основной регулятор) до достижения нужного давления отключения. Для компрессора 16 бар: p₁ = 16 бар.
Шаг 2. Установка гистерезиса (Δp) Малая пружина задаёт разницу между давлением включения и выключения. Рекомендуемый гистерезис для 16-барного компрессора: Δp = 2–3 бар. Итог: компрессор включается при 13–14 барах, выключается при 16 барах.
Шаг 3. Подключение разгрузочного клапана Подключите трубку Rilsan (6 мм) от бокового штуцера реле к обратному клапану компрессора. Без этого каждый пуск двигателя происходит под давлением — это критическая ошибка монтажа.
Шаг 4. Проверка чередования фаз Запустите компрессор и убедитесь, что давление в ресивере растёт (а не падает). Если давление падает — поменяйте местами две фазы на клеммной колодке MDR3.
Мнение эксперта
«MDR3 16/20A — это прессостат для серьёзного оборудования. Его берут туда, где стандартных 10 бар не хватает: лазерная резка, мощные пескоструйные установки, производственные линии с давлением 12–14 бар. Главная ошибка при замене — ставят MDR3 10/10A «потому что внешне похожий», а потом мембрана не справляется с давлением выше 11 бар и прессостат не отключает компрессор вовремя. 16 в артикуле — это не просто цифра, это максимальное давление, на которое рассчитана мембрана. Второй момент: при мощности двигателя 7,5 кВт на рабочем токе 14–15 А ток пуска может достигать 80–100 А — тепловое реле на 16–20 А в прессостате не рассчитано на защиту от пускового тока, оно защищает от длительной перегрузки. Для защиты пускового режима используйте отдельный автоматический выключатель с характеристикой D.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
FAQ
❓ В чём разница между MDR3 16/20A и MDR3 16/24A? Оба прессостата рассчитаны на давление до 16 бар. Отличие — в токе тепловой защиты: MDR3 16/20A — 16–20 А (двигатели до ~7,5 кВт), MDR3 16/24A — 18–24 А (двигатели до ~11 кВт). Выбирайте по номинальному току вашего двигателя: он должен попадать в диапазон теплового реле прессостата.
❓ Подходит ли MDR3 16/20A для компрессора Remeza LB75? Remeza LB75 имеет двигатель 5,5 кВт и рабочее давление 10 бар — для него подходит MDR3 10/10A. MDR3 16/20A берите если у вашего LB75 или другого компрессора давление выше 11 бар (например, версия LB75 на 12 бар) или двигатель 7,5 кВт. Уточните у менеджера Acvatron SRL по модели.
❓ Почему прессостат не отключает компрессор при достижении максимального давления? Возможные причины: неправильная настройка p₁ (давление выключения установлено выше рабочего давления компрессора); подгорание или залипание контакта внутри прессостата; потеря упругости мембраны из-за многолетней эксплуатации при максимальном давлении. В любом случае — замените прессостат.
❓ Можно ли использовать MDR3 16/20A для насоса вместо компрессора? Да. Прессостат MDR3 — универсальное устройство для управления по давлению любым трёхфазным электродвигателем до 7,5 кВт: компрессоры, насосные станции, гидрофоры, промышленные насосы. Принцип работы и схема подключения одинаковы.
❓ Есть ли MDR3 16/20А в наличии в Кишинёве? Да, прессостаты Condor MDR3 постоянно в наличии на складе Acvatron SRL. Самовывоз в день оплаты, доставка по Молдове. Звоните: +373 22 503-580.
