Реле давления 220В 1/4″ 8 Бар

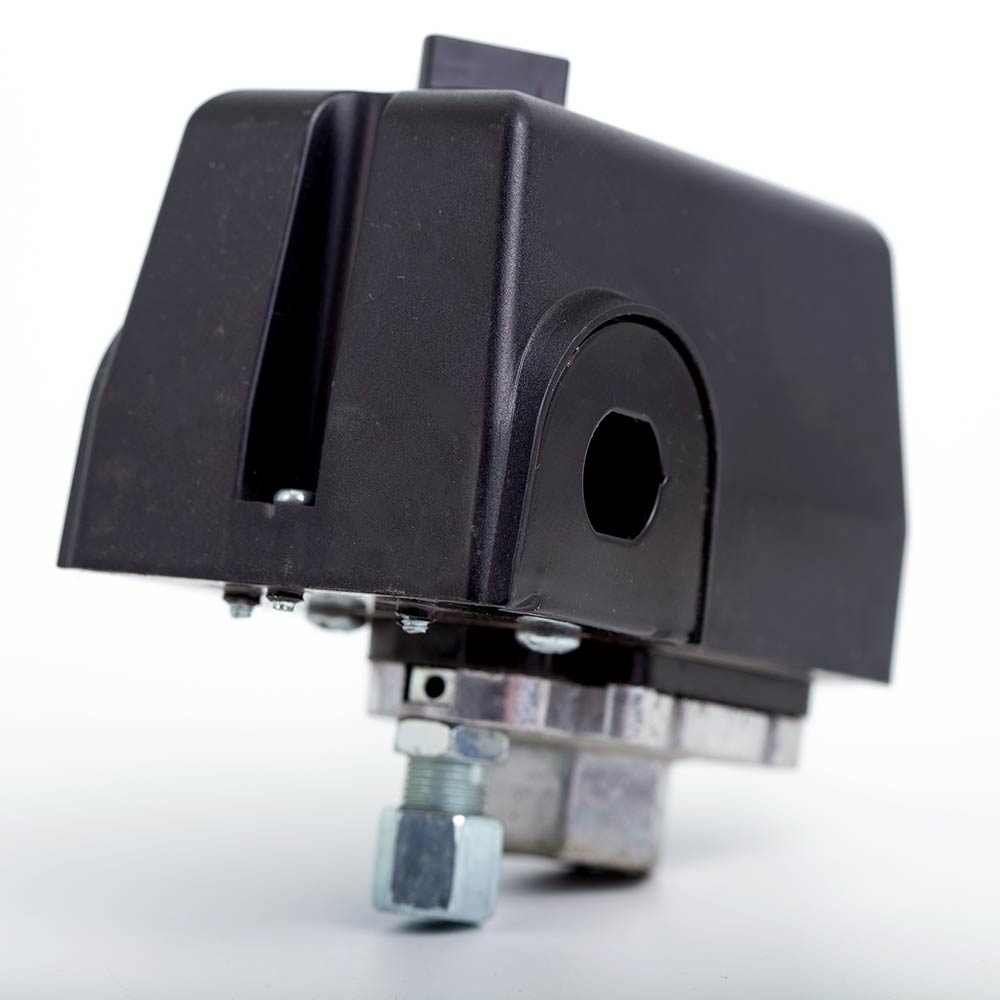

Реле давления 220В 1/4″ F (8 бар)

Прессостат 220В — расширенная версия блока автоматики для поршневых компрессоров. Максимальное рабочее давление — 8 бар. Подходит для компрессоров Remeza AirCast, MZB и большинства однофазных аналогов 220В.

5 People watching this product now!

Технические характеристики

Параметры реле давления 200V — 1/4″ F x 1
Параметр	Значение
Напряжение питания	220 В (однофазное, 50 Гц)
Присоединительная резьба	G 1/4″ внутренняя (Female)
Количество выходов	1
Разгрузочный клапан	Встроен, трубка ⌀ 6 мм
Регулировка давления	Регулировочные болты (основной P + дифференциальный dP)
Материал корпуса	Литой алюминий / силумин
Применение	Однофазные поршневые компрессоры
Совместимость	Remeza AirCast, MZB и аналоги с резьбой G 1/4″

Назначение и применение

Реле давления (прессостат) 220В с редуктором — это полноценный блок автоматического управления и подготовки воздуха для однофазных поршневых компрессоров. Устройство выполняет сразу три функции: автоматически включает и выключает двигатель компрессора по давлению в ресивере (функция выключателя давления). Блок востребован в автосервисах, столярных мастерских, шиномонтажах и при домашнем использовании пневмоинструмента — везде, где нужна простая и надёжная автоматика компрессора в одном узле.

Принцип работы автоматики и настройка

Реле давления воздуха срабатывает механически: мембрана внутри корпуса реагирует на давление из ресивера и управляет электрическими контактами двигателя. Верхний и нижний пороги срабатывания задаются двумя болтами — основным P и дифференциальным dP. Стандартная заводская настройка — включение при 6 бар, отключение при 8 бар (dP = 2 бар). При необходимости диапазон легко перестраивается под конкретный режим работы.

Встроенный разгрузочный клапан (unloader valve) со штуцером ⌀ 6 мм автоматически сбрасывает остаточное давление из головки цилиндра при каждой остановке двигателя — следующий пуск происходит без нагрузки, что снижает пусковой ток и продлевает ресурс пусковой обмотки.

Когда выбрать эту модель, а когда — другую

Реле давления 220В с редуктором — правильный выбор, если вы хотите управлять рабочим давлением непосредственно в точке управления, не монтируя отдельный редуктор в магистрали. Для компрессоров мощностью до 2,2 кВт с ресивером до 100 л этот блок перекрывает все задачи. Если компрессор трёхфазный 380В или мощностью выше 3 кВт — рассмотрите реле Condor MDR3 с соответствующим током контактов. Если редуктор в точке управления не нужен — достаточно более простой модели без редуктора.

Разгрузочный клапан: зачем он нужен и как подключить

Встроенный разгрузочный клапан (unloader valve) — одна из важнейших функций данного реле. При каждой остановке компрессора в головке цилиндра и в трубке от головки до обратного клапана остаётся сжатый воздух. Если не сбросить это давление, при следующем пуске двигатель будет работать против давления с самого начала, что резко увеличивает пусковой ток и нагрузку на пусковую обмотку.

Как подключить: к штуцеру разгрузочного клапана диаметром 6 мм подключается гибкая трубка (например, Rilsan/PA12), второй конец которой вставляется в специальный порт обратного клапана на выходе головки компрессора. В момент остановки двигателя реле открывает разгрузочный клапан, давление из трубки стравливается в атмосферу — и следующий пуск происходит без нагрузки.

Часто задаваемые вопросы (FAQ)

Что такое реле давления (прессостат) и зачем оно нужно?

Реле давления автоматически включает и отключает электродвигатель поршневого компрессора в зависимости от давления в ресивере. При падении давления ниже нижнего порога реле включает мотор, при достижении верхнего — отключает. Это защищает оборудование от перегрева и износа.

Что такое разгрузочный клапан и как его подключить?

Разгрузочный клапан сбрасывает давление из головки компрессора после остановки двигателя, облегчая повторный запуск. К штуцеру ⌀ 6 мм подключается гибкая трубка (Rilsan), идущая от обратного клапана на выходе цилиндра.

Как настроить давление включения и отключения?

Болт P задаёт верхний порог отключения, болт dP — разницу между порогами. Например: P = 10 бар, dP = 2 бар → компрессор отключается при 10 бар и включается при 8 бар. Регулировку проводите при обесточенном компрессоре и сброшенном давлении.

Можно ли заменить оригинальное реле Remeza на данный прессостат?

Да, при совпадении резьбы G 1/4″, напряжения 220 В и диапазона рабочих давлений. Реле 200V F x 4 является совместимой заменой для большинства компрессоров Remeza AirCast и аналогичных моделей.
