Реле давления 220В G 1/4″ F — прессостат 12,5 бар для поршневого компрессора

Назначение: когда 8 бар недостаточно

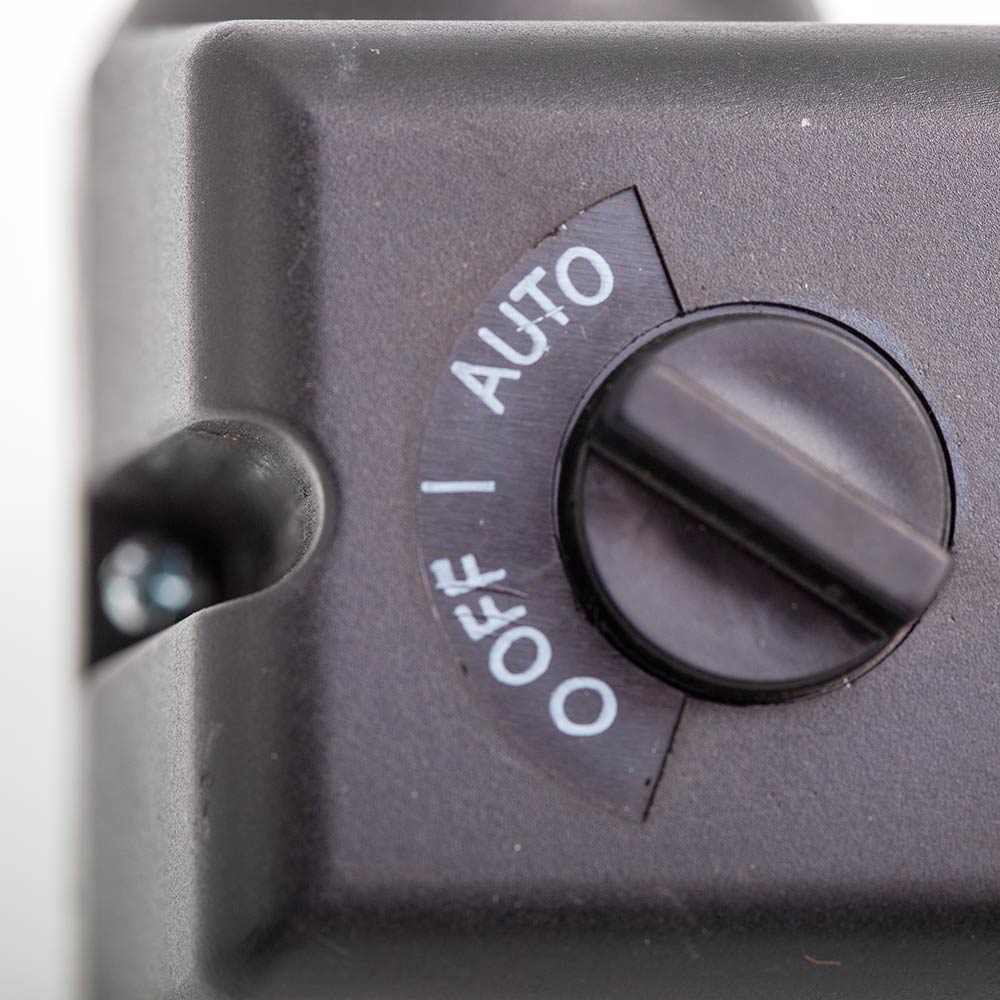

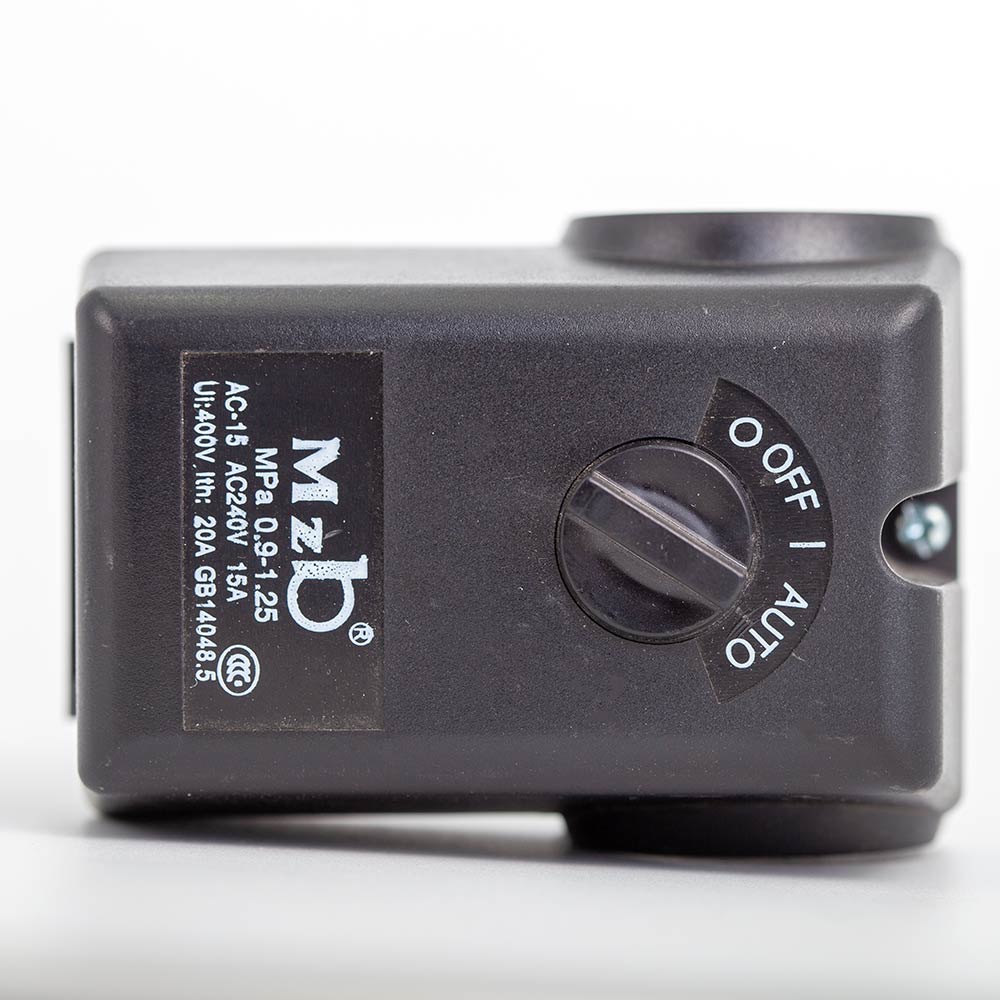

Реле давления 220В G 1/4″ на 12,5 бар — специализированный прессостат для поршневых компрессоров, работающих при повышенном давлении. Если стандартные реле на 8–10 бар перекрывают потребности большинства мастерских, то 12,5 бар — это уже другая категория задач: пескоструйная обработка металла и камня, работа пневматических ударных гайковёртов высокого момента (1/2″ и 3/4″ привод), накачка шин большегрузного транспорта и автобусов, питание пневматических зажимных приспособлений и прессов на производстве. Именно для компрессоров, рассчитанных на такие задачи — например, серии MZB с ременным приводом 12,5 бар — и предназначено это реле.

Ключевые технические особенности

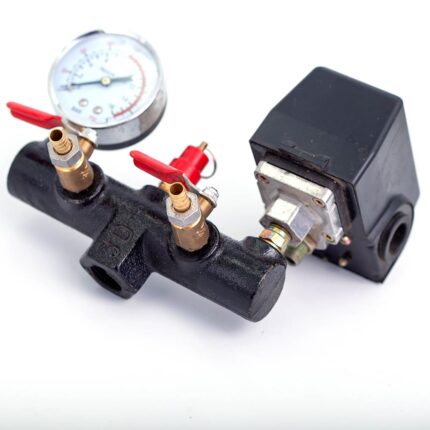

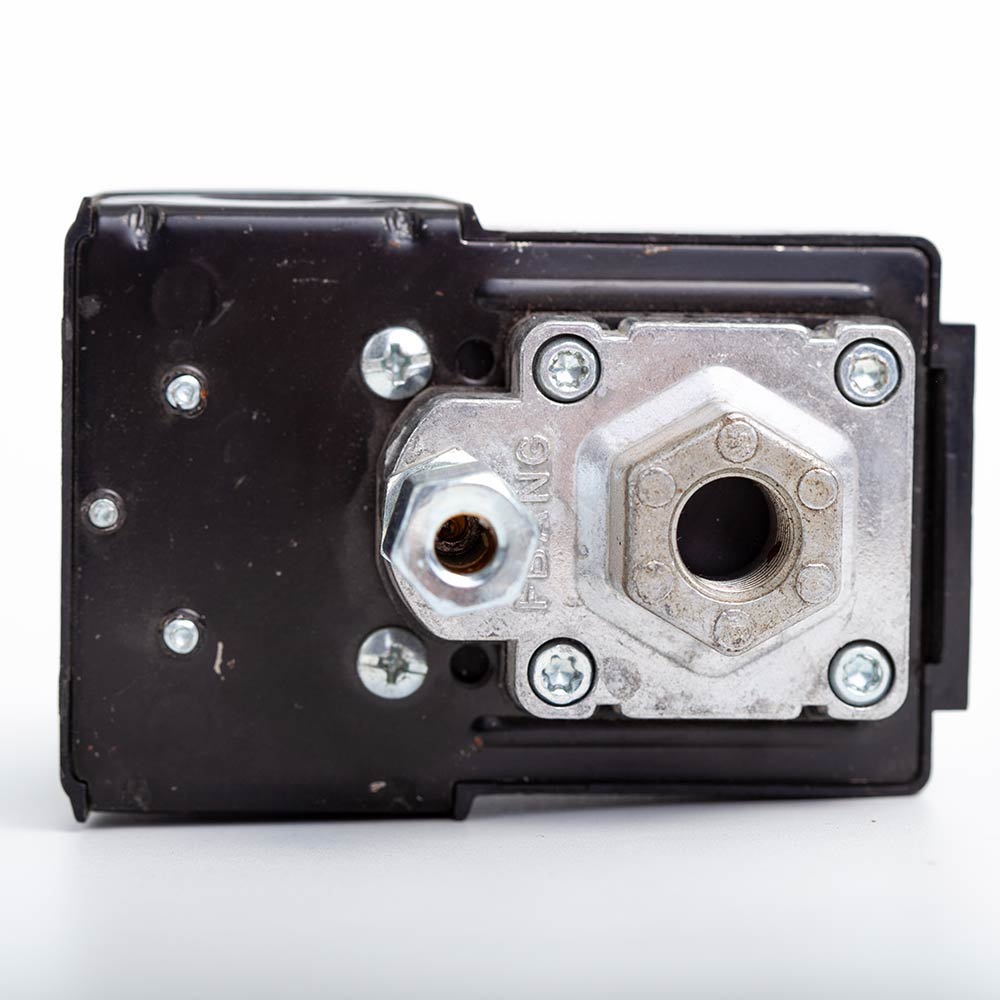

Конструктивно прессостат 12,5 бар идентичен стандартным реле серии G 1/4″ — та же мембранная схема, те же регулировочные болты P и dP, тот же разгрузочный клапан со штуцером ⌀ 6 мм. Принципиальное отличие — усиленная мембрана и контакты, рассчитанные на работу при давлении до 12,5 бар. Попытка использовать стандартное реле на 8 бар в системе 12,5 бар приведёт к тому, что контакты будут размыкаться раньше заданного порога или мембрана выйдет из строя. Этот прессостат исключает подобные проблемы: верхний порог отключения настраивается вплоть до 12,5 бар без риска для устройства.

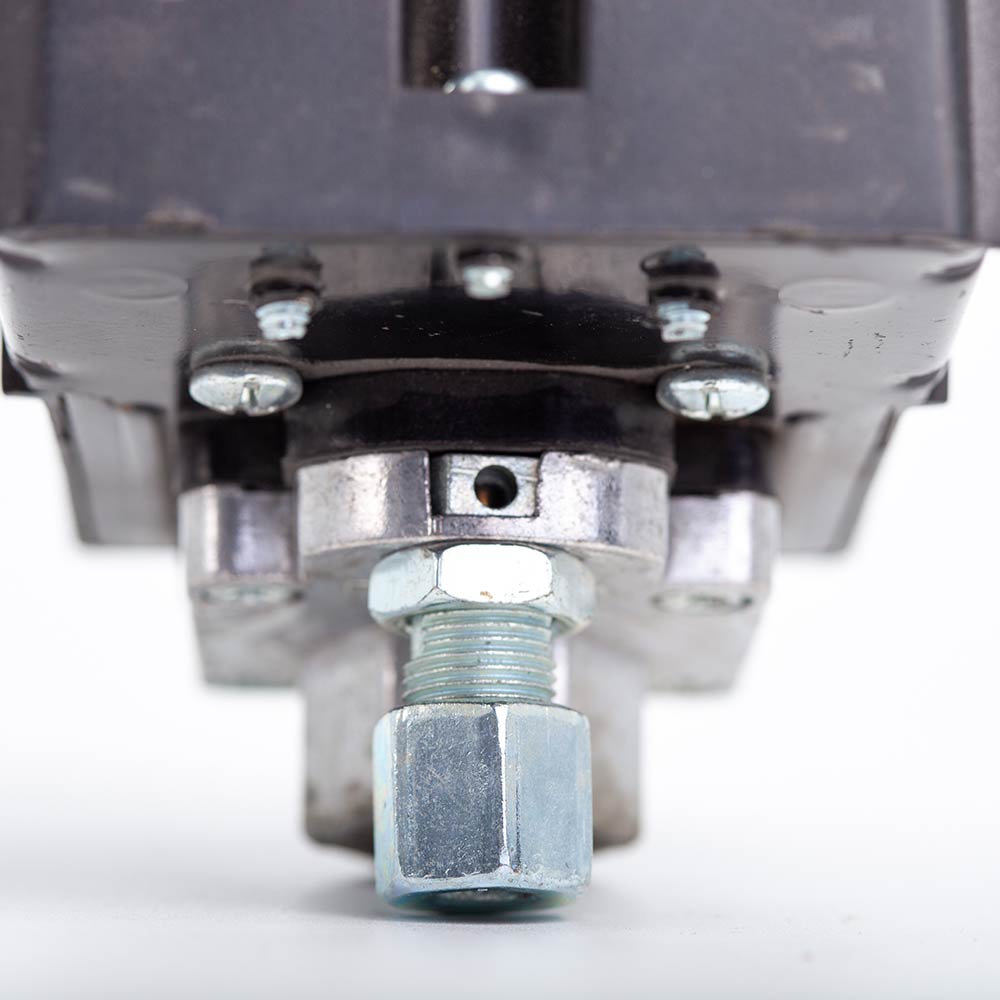

Встроенный разгрузочный клапан (unloader valve) со штуцером ⌀ 6 мм сбрасывает давление из головки цилиндра при каждой остановке двигателя. При системном давлении 12,5 бар это особенно важно: пусковой ток без разгрузки будет значительно выше, чем при 8 бар, что ускоряет износ пусковой обмотки и увеличивает нагрузку на конденсатор запуска. Разгрузочный клапан обеспечивает мягкий старт при любом давлении в системе.

Настройка порогов давления

Два регулировочных болта под плоскую отвёртку задают диапазон работы. Болт P — верхний порог отключения (например, 12,5 бар). Болт dP — дифференциал, то есть разница между порогом отключения и порогом включения. При dP = 2,5 бар и P = 12,5 бар компрессор будет включаться при 10 бар и отключаться при 12,5 бар. Регулировку необходимо проводить при полностью обесточенном компрессоре и сброшенном давлении в ресивере. Изменять настройки под давлением категорически запрещено.

Совместимость и замена

Прессостат подходит для замены вышедшего из строя реле давления на всех поршневых компрессорах с резьбой G 1/4″ и однофазным питанием 220В, работающих при давлении до 12,5 бар. Прямые аналоги для замены: реле на компрессорах MZB серии 12,5 бар с ременным приводом, двухступенчатых компрессорах Fini, Fiac, Abac и аналогичных итальянских марок с верхним давлением 10–12 бар. При замене обязательно проверьте направление и диаметр штуцера разгрузочного клапана — он должен совпадать с имеющейся трубкой ⌀ 6 мм.
