Реле давления 220В 1/4″ с манометром и 2 кранами

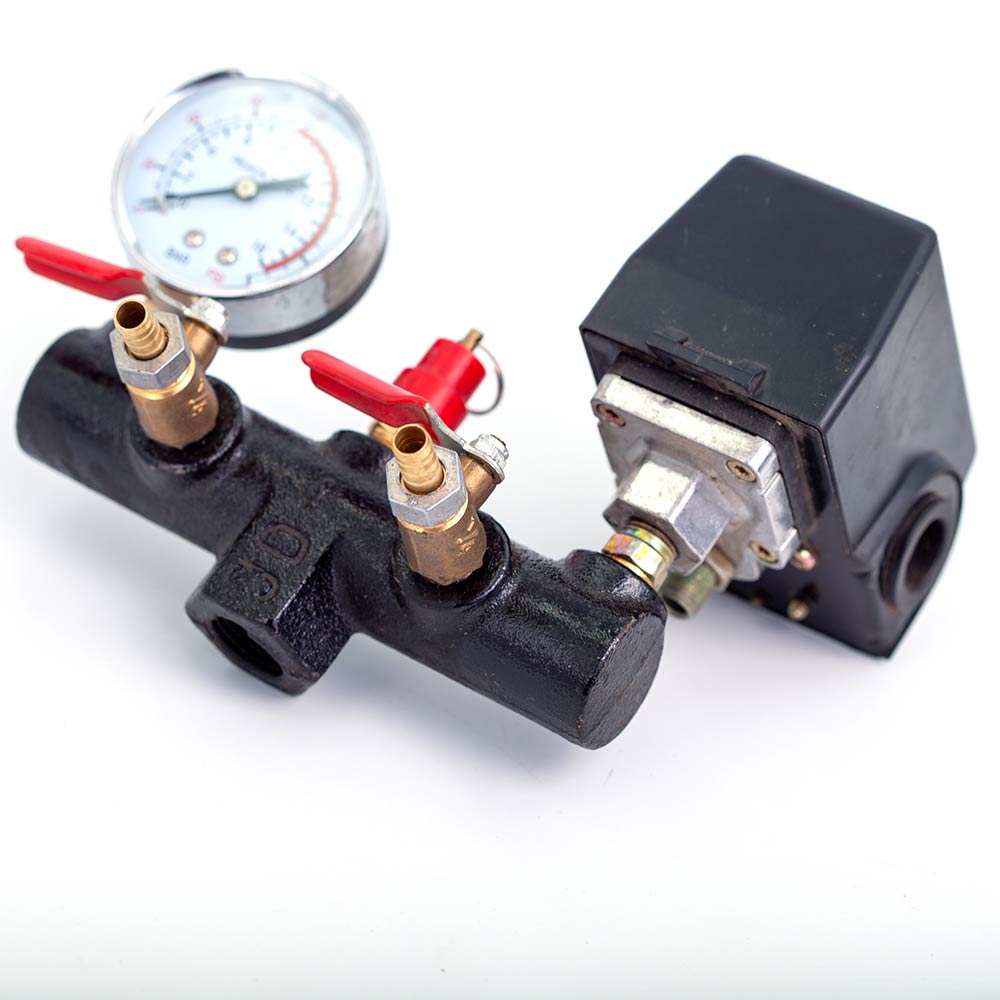

Реле давления 220В 1/4″ с манометром, предохранительным клапаном и 2 кранами (подключение снизу 1/2″)

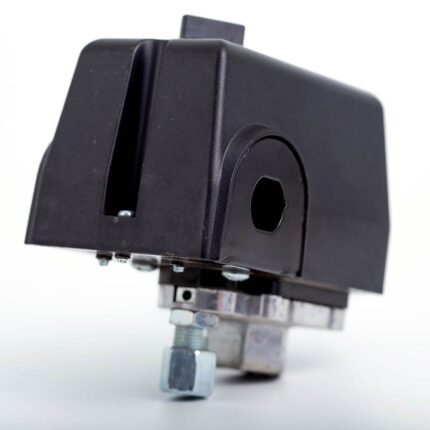

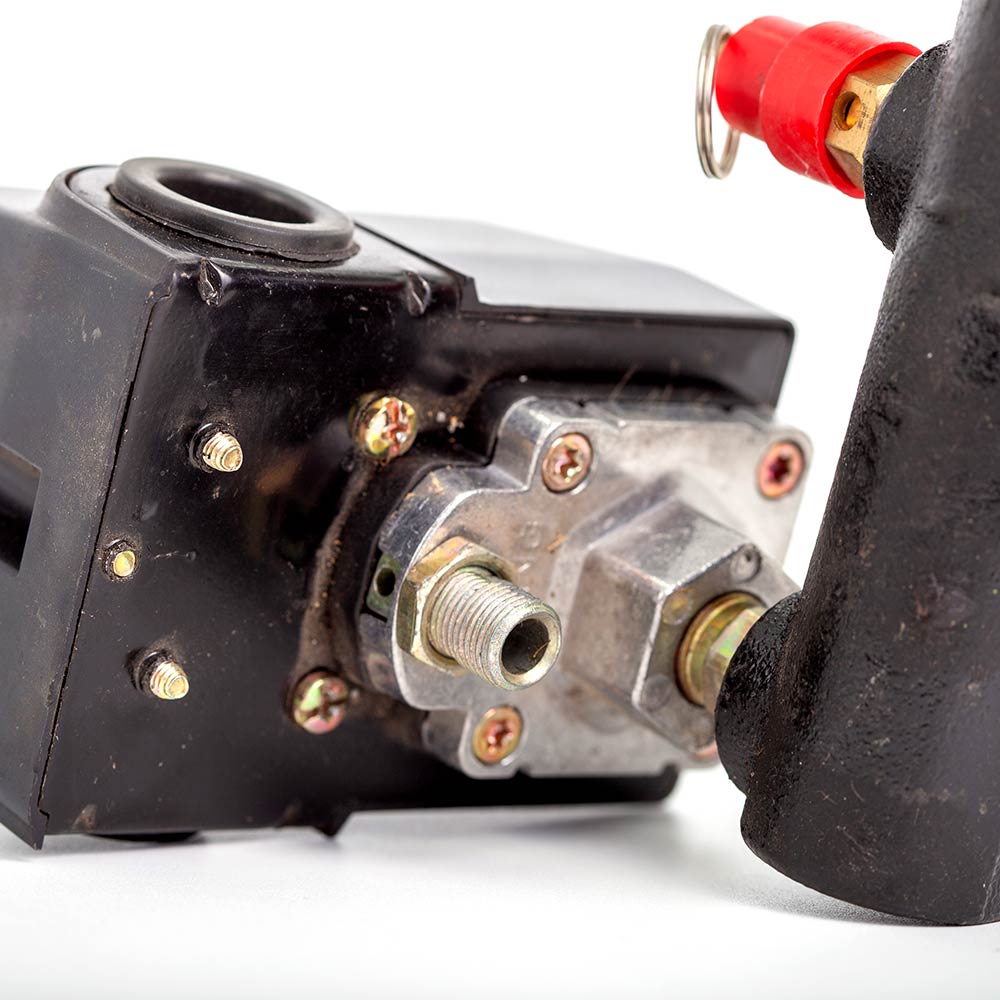

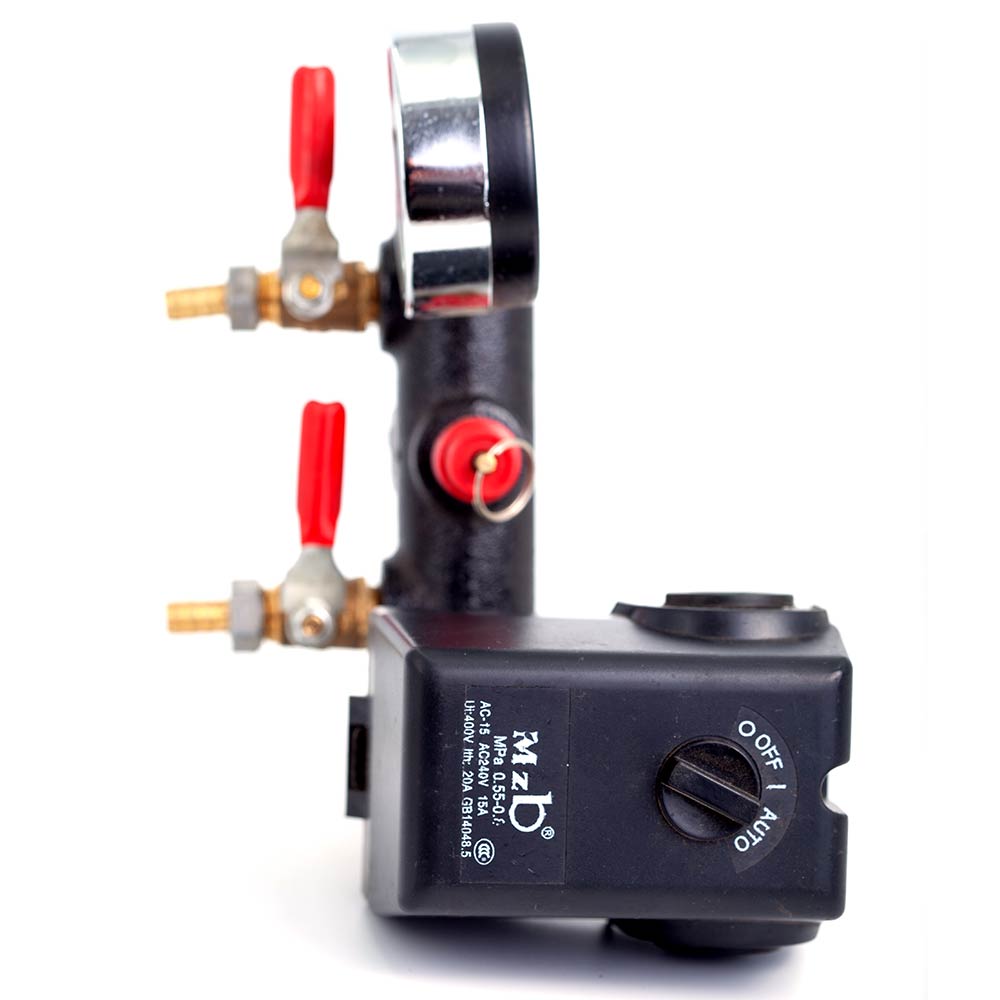

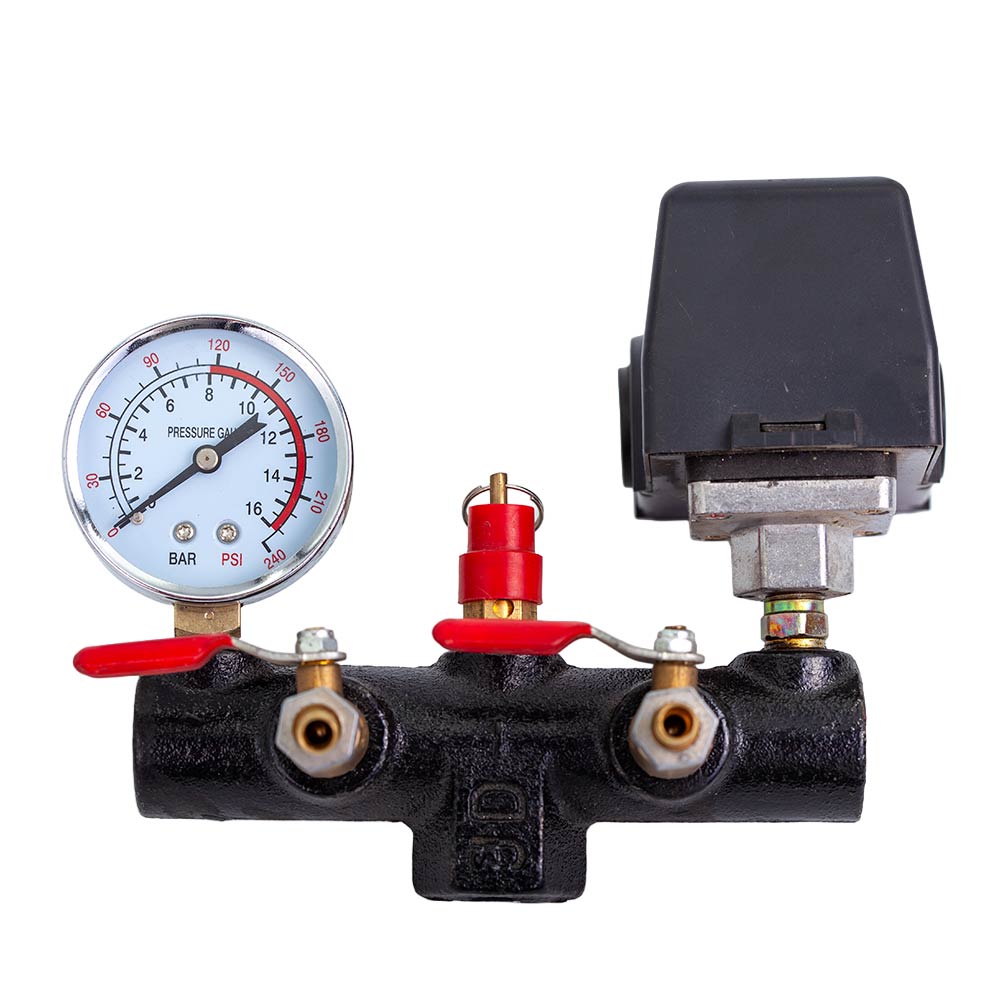

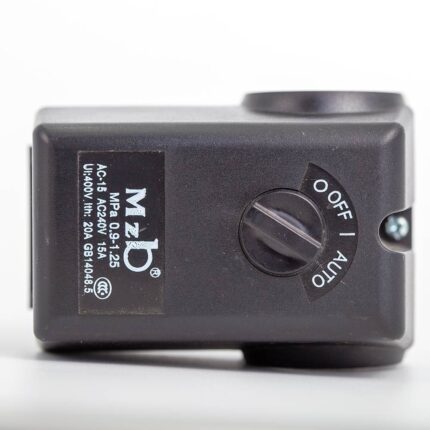

Реле давления (прессостат) 220В — готовый блок автоматического управления поршневым компрессором. Устройство поставляется в заводской сборке: манометр, предохранительный клапан, два шаровых крана и встроенный разгрузочный клапан уже установлены. Подключение к ресиверу — резьба 1/2″ внутренняя снизу, без дополнительной обвязки. Подходит для компрессоров Remeza AirCast, MZB и аналогов с резьбой G 1/4″ и напряжением 220В.

2 People watching this product now!

Технические характеристики

Параметры реле давления 200V — 1/4″ F x 1
Параметр	Значение
Напряжение питания	220 В (однофазное, 50 Гц)
Присоединительная резьба	G 1/4″ внутренняя (Female)
Количество выходов	1
Разгрузочный клапан	Встроен, трубка ⌀ 6 мм
Регулировка давления	Регулировочные болты (основной P + дифференциальный dP)
Материал корпуса	Литой алюминий / силумин
Применение	Однофазные поршневые компрессоры
Совместимость	Remeza AirCast, MZB и аналоги с резьбой G 1/4″

Что такое реле давления и как оно работает

Реле давления (прессостат) — ключевой элемент системы управления компрессором. Принцип работы прост: мембрана внутри реле реагирует на давление воздуха из ресивера и механически замыкает или размыкает электрические контакты, управляя двигателем.

Цикл работы выглядит следующим образом: компрессор накачивает воздух → давление в ресивере достигает верхнего порога → реле разрывает цепь питания двигателя → потребитель расходует воздух → давление падает до нижнего порога → реле снова замыкает цепь и двигатель запускается. Этот цикл повторяется автоматически без участия оператора.

Разгрузочный клапан: зачем он нужен и как подключить

Встроенный разгрузочный клапан (unloader valve) — одна из важнейших функций данного реле. При каждой остановке компрессора в головке цилиндра и в трубке от головки до обратного клапана остаётся сжатый воздух. Если не сбросить это давление, при следующем пуске двигатель будет работать против давления с самого начала, что резко увеличивает пусковой ток и нагрузку на пусковую обмотку.

Как подключить: к штуцеру разгрузочного клапана диаметром 6 мм подключается гибкая трубка (например, Rilsan/PA12), второй конец которой вставляется в специальный порт обратного клапана на выходе головки компрессора. В момент остановки двигателя реле открывает разгрузочный клапан, давление из трубки стравливается в атмосферу — и следующий пуск происходит без нагрузки.

Полное описание:

Реле давления 200-220V 1/4″ F с манометром, предохранительным клапаном и двумя шаровыми кранами — готовый блок управления компрессором.

Устройство предназначено для автоматического включения и выключения компрессора при достижении заданного давления в ресивере.

В комплекте:

Реле давления 220В
Манометр (контроль давления в ресивере)
Предохранительный сбросной клапан
Два шаровых крана с красными ручками

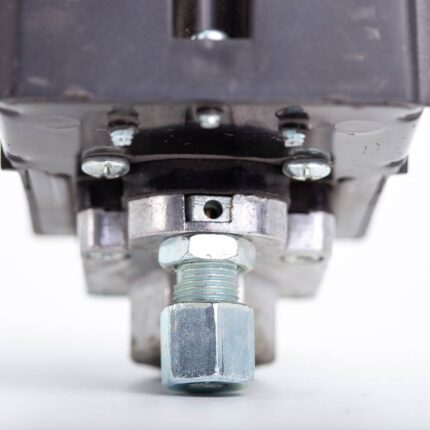

Встроенный разгрузочный (unloader) клапан с штуцером под трубку 6 мм

Основные особенности:

Подключение к ресиверу — 1/2″ мама (внутренняя резьба) снизу
Удобное расположение манометра и кранов
Надёжная заводская сборка

Технические характеристики:

Напряжение: 220 В (однофазное)
Нижнее подключение: 1/2″ F (внутренняя)
Максимальное рабочее давление: до 8 бар
Тип: с разгрузочным клапаном

Подходит для большинства бытовых и полупрофессиональных поршневых компрессоров (Remeza, AirCast, Forte, Miol, Stanley и др.).

Часто задаваемые вопросы (FAQ)

Что такое реле давления (прессостат) и зачем оно нужно?

Реле давления автоматически включает и отключает электродвигатель поршневого компрессора в зависимости от давления в ресивере. При падении давления ниже нижнего порога реле включает мотор, при достижении верхнего — отключает. Это защищает оборудование от перегрева и износа.

Что такое разгрузочный клапан и как его подключить?

Разгрузочный клапан сбрасывает давление из головки компрессора после остановки двигателя, облегчая повторный запуск. К штуцеру ⌀ 6 мм подключается гибкая трубка (Rilsan), идущая от обратного клапана на выходе цилиндра.

Как настроить давление включения и отключения?

Болт P задаёт верхний порог отключения, болт dP — разницу между порогами. Например: P = 10 бар, dP = 2 бар → компрессор отключается при 10 бар и включается при 8 бар. Регулировку проводите при обесточенном компрессоре и сброшенном давлении.

Можно ли заменить оригинальное реле Remeza на данный прессостат?

Да, при совпадении резьбы G 1/4″, напряжения 220 В и диапазона рабочих давлений. Реле 200V F x 4 является совместимой заменой для большинства компрессоров Remeza AirCast и аналогичных моделей.

БЛОК «КОМПЛЕКТАЦИЯ»

В стандартный комплект поставки входят:

Реле давления 220В (прессостат) — 1 шт.
Манометр — 1 шт.
Предохранительный сбросной клапан — 1 шт.

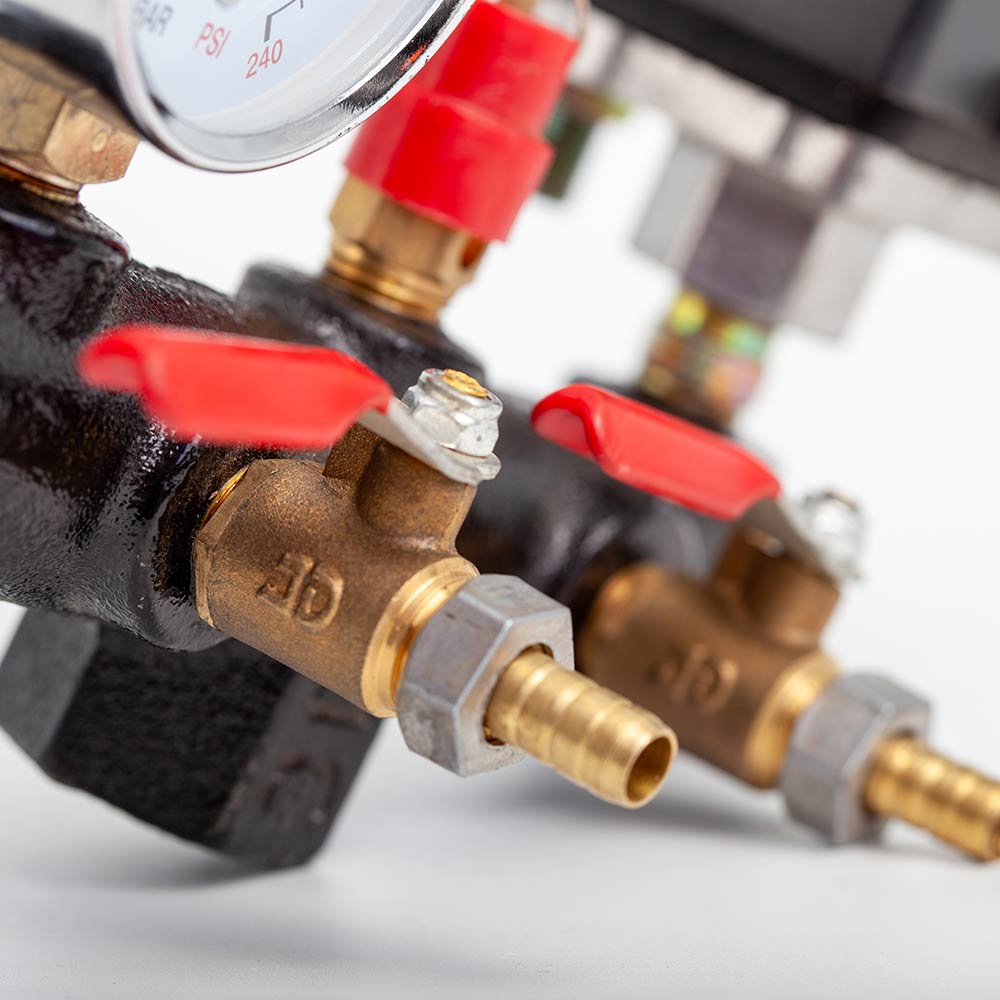

Шаровой кран с красной рукояткой — 2 шт.
Разгрузочный клапан (unloader) со штуцером ⌀ 6 мм — встроен

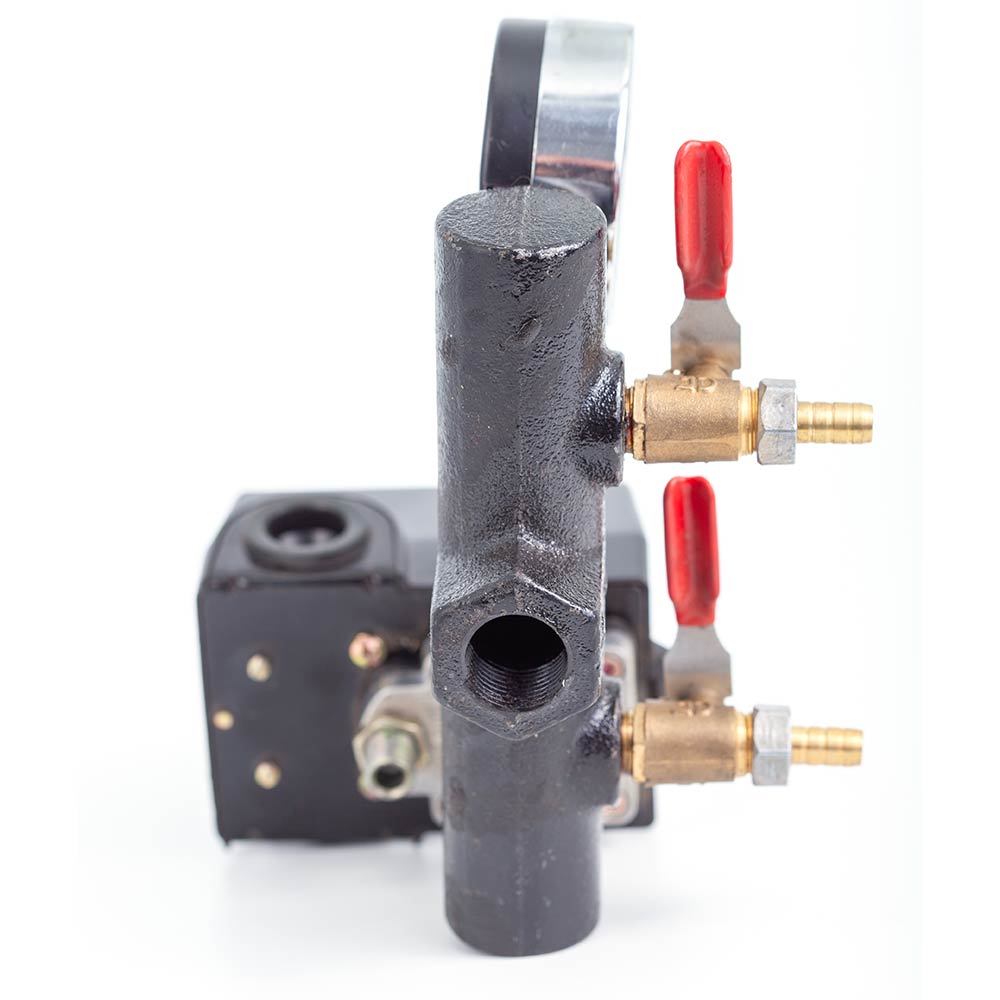

Коллектор-основание с резьбой G 1/2″ снизу — 1 шт.

Трубка Rilsan/PA12 для подключения разгрузочного клапана к обратному клапану головки — в комплект не входит, приобретается отдельно (подходит ⌀ 6 мм).
