Отличия: 1 выход против 4 выходов — какую версию выбрать
Реле с одним выходом и реле с четырьмя выходами выполняют одну и ту же задачу — управляют давлением. Разница в том, как организована обвязка компрессора:
| Параметр | F × 1 (данная модель) | F × 4 |
|---|---|---|
| Количество выходов G 1/4″ | 1 | 4 |
| Встроенный коллектор | Нет | Да |
| Подключение манометра | Через внешний коллектор или ресивер | Непосредственно к реле |
| Предохранительный клапан | Через внешний коллектор или ресивер | Непосредственно к реле |
| Применение | Компрессоры с готовым коллектором | Компрессоры без коллектора |
| Монтаж | Компактнее, меньше по размеру | Полная обвязка в одной точке |
Когда подходит версия F × 1:
- На ресивере вашего компрессора уже установлен коллектор с несколькими выходами — реле монтируется отдельно, а не в коллектор
- Нужна компактная замена реле минимального размера без боковых портов
- Компрессор с прямым приводом, где коллектор, манометр и предохранительный клапан расположены отдельно от реле
- Нестандартные схемы обвязки, где один порт реле достаточен
Когда лучше взять версию F × 4:
- Стандартный поршневой компрессор без отдельного коллектора — версия F × 4 объединяет всё в одной точке
💡 Не уверены, какая версия нужна? Пришлите фото обвязки компрессора или позвоните: +373 22 503-580 — инженер подберёт правильную модель.

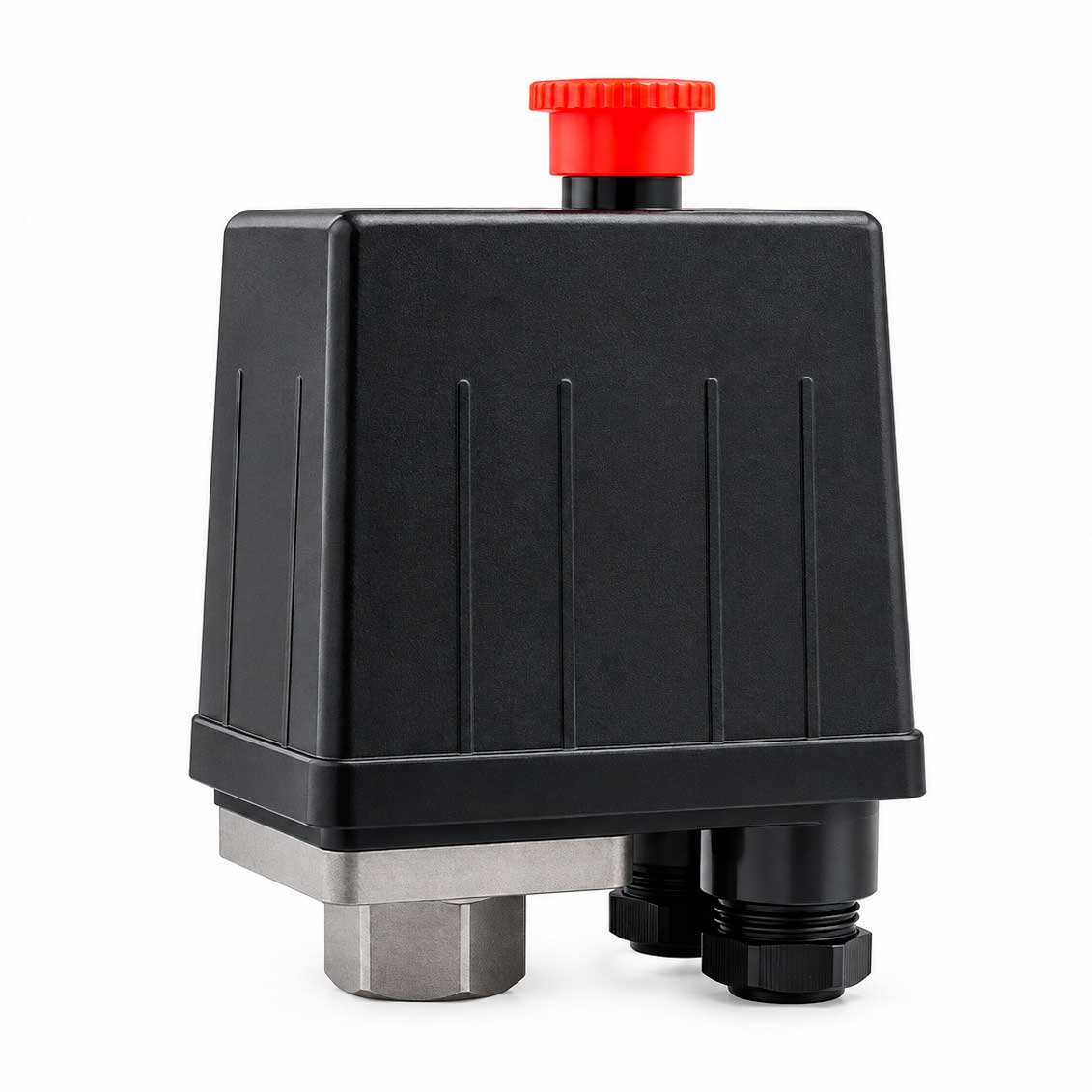

Как работает реле давления 220В
Реле давления — это электромеханическое устройство, которое автоматически включает и выключает электродвигатель компрессора в зависимости от давления воздуха в ресивере.
Принцип работы:
- Внутри корпуса — мембрана, подключённая к пневмосистеме через резьбу G 1/4″
- При падении давления ниже нижнего порога — мембрана отпускает пружинный механизм, контакт замыкается, двигатель запускается
- При достижении верхнего порога — давление сжимает мембрану, контакт размыкается, двигатель останавливается
- Цикл повторяется автоматически без участия оператора
Два регулятора под крышкой:
- Болт P (большая пружина) — давление отключения (верхний порог)
- Болт dP (малая пружина) — разница между верхним и нижним порогом (гистерезис)
Пример: P = 8 бар, dP = 2 бар → компрессор отключается при 8 бар, включается при 6 бар.
Для каких компрессоров подходит
По напряжению: только 220 В однофазные компрессоры. Для трёхфазных 380 В используйте серию Condor MDR3.
По резьбе: G 1/4″ Female (внутренняя, цилиндрическая). Стандарт для большинства компрессоров мощностью до 2,2 кВт.
По схеме подключения: компрессоры с отдельным коллектором, где манометр, предохранительный клапан и магистраль подключены не через реле, а напрямую к ресиверу или к самостоятельному распределительному блоку.
Совместимые модели:
- Remeza AirCast LB20, LB24 (однофазные версии до 2,2 кВт) с отдельным коллектором
- MZB поршневые компрессоры 220В с готовой обвязкой ресивера
- Китайские поршневые компрессоры 50–100 л / 220В с установленным коллектором
- Любые компрессоры с резьбой G 1/4″ на посадочном месте реле, где один порт достаточен
⚠️ Проверьте перед заказом: резьба G 1/4″ (цилиндрическая) и резьба R/NPT 1/4″ (коническая) — разные стандарты, внешне похожи, но не взаимозаменяемы. На большинстве европейских и китайских компрессоров — G 1/4″.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В AC, однофазное, 50 Гц |
| Резьба подключения | G 1/4″ F (внутренняя, цилиндрическая) |
| Количество выходов | 1 (F × 1) |
| Разгрузочный клапан | Отсутствует |
| Регулировка давления | Болт P (верхний порог) + болт dP (гистерезис) |
| Материал корпуса | Литой алюминий / силумин |
| Применение | Однофазные поршневые компрессоры с отдельным коллектором |
| Диапазон регулировки давления | ≈ 3–10 бар |
| Совместимость | Remeza AirCast, MZB и аналоги с G 1/4″ |
Как настроить реле давления
Шаг 1. Обесточьте компрессор и стравите давление в ресивере до нуля.
Шаг 2. Снимите защитную крышку реле (2–4 винта).
Шаг 3. Найдите два болта регулировки:
- Большой болт (P) — верхний порог давления (давление отключения)
- Малый болт (dP) — гистерезис (разница между давлением включения и выключения)
Шаг 4. Болт P по часовой стрелке — увеличиваете давление отключения. Против часовой — уменьшаете.
Шаг 5. Закройте крышку, подайте питание, запустите компрессор, проверьте срабатывание по манометру.
Типовая настройка для компрессора 8 бар: P = 8 бар, dP = 2 бар → включение при 6 бар, отключение при 8 бар.
Сравнение всех версий реле давления 220В в ассортименте Acvatron SRL
| Модель | Выходы | Разгрузочный клапан | Когда выбрать |
|---|---|---|---|
| 220В G 1/4″ F × 1, без клапана | 1 | Нет | Компрессор с отдельным коллектором, внешний разгрузчик |
| 220В G 1/4″ F × 4, без клапана | 4 | Нет | Компрессор с отдельным разгрузчиком, без коллектора |
| 220В G 1/4″ F × 4, с клапаном | 4 | Да (6 мм) | Стандартный поршневой компрессор 220В |
Мнение эксперта
«Версия F × 1 берётся реже, чем F × 4, но в определённых схемах она именно то, что нужно. Типичный случай — компрессор с металлической обвязкой ресивера, где коллектор, манометр и предохранительный клапан уже вварены или привёрнуты в отдельные порты ресивера, а под реле предусмотрено одно резьбовое отверстие G 1/4″. Ставить туда F × 4 — избыточно и неудобно: лишние три порта придётся заглушать. F × 1 встаёт аккуратно, ничего лишнего. Главное перед заказом — убедиться, что у вас действительно G 1/4″, а не R (NPT) 1/4″. Это распространённая ошибка, особенно на оборудовании из Азии: резьба NPT слегка коническая и выглядит как G, но при затяжке закусывает и течёт.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
FAQ
❓ Чем реле F × 1 отличается от F × 4? Количеством резьбовых выходов G 1/4″: F × 1 имеет один выход, F × 4 — четыре. При одном выходе подключение реле возможно только к одной точке — обычно к порту ресивера или коллектора. Все остальные подключения (манометр, предохранительный клапан, магистраль) должны быть реализованы через отдельный коллектор.
❓ Нужен ли разгрузочный клапан при использовании F × 1? Зависит от конструкции компрессора. Если ваш компрессор имеет встроенный разгрузочный механизм в головке или отдельный соленоидный разгрузочный клапан — данная версия без клапана подходит. Если разгрузчик отсутствует — потребуется реле со встроенным разгрузочным клапаном (версия с боковым штуцером 6 мм).
❓ Можно ли подключить манометр и предохранительный клапан к реле F × 1? Нет — один порт G 1/4″ занят подключением реле к ресиверу или коллектору. Манометр и предохранительный клапан должны быть подключены к отдельным портам ресивера или через внешний коллектор.
❓ Как понять, какая у меня резьба — G или NPT? Осмотрите резьбу: если она цилиндрическая (одинакового диаметра по всей длине) — это G 1/4″. Если слегка сужается к концу (коническая) — NPT 1/4″. G-гайка на NPT-штуцер закрутится с усилием, но будет течь или треснет резьба. Если сомневаетесь — позвоните нам или привезите старое реле для сверки.
❓ Можно ли использовать это реле на компрессоре 380В? Нет. Данное реле рассчитано на 220В однофазные цепи. Для трёхфазных компрессоров 380В (3Ф) используйте реле серии Condor MDR3 — они имеют трёхполюсный контакт и соответствующую изоляцию.
