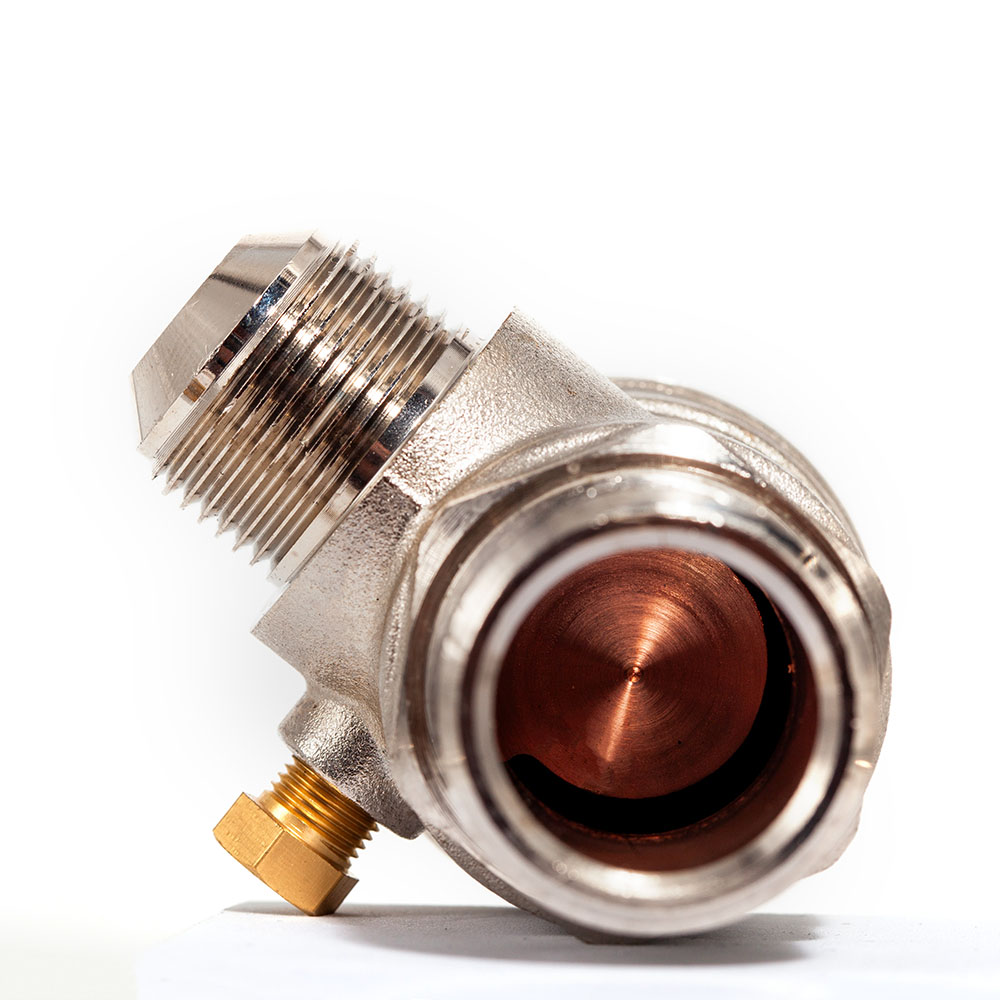

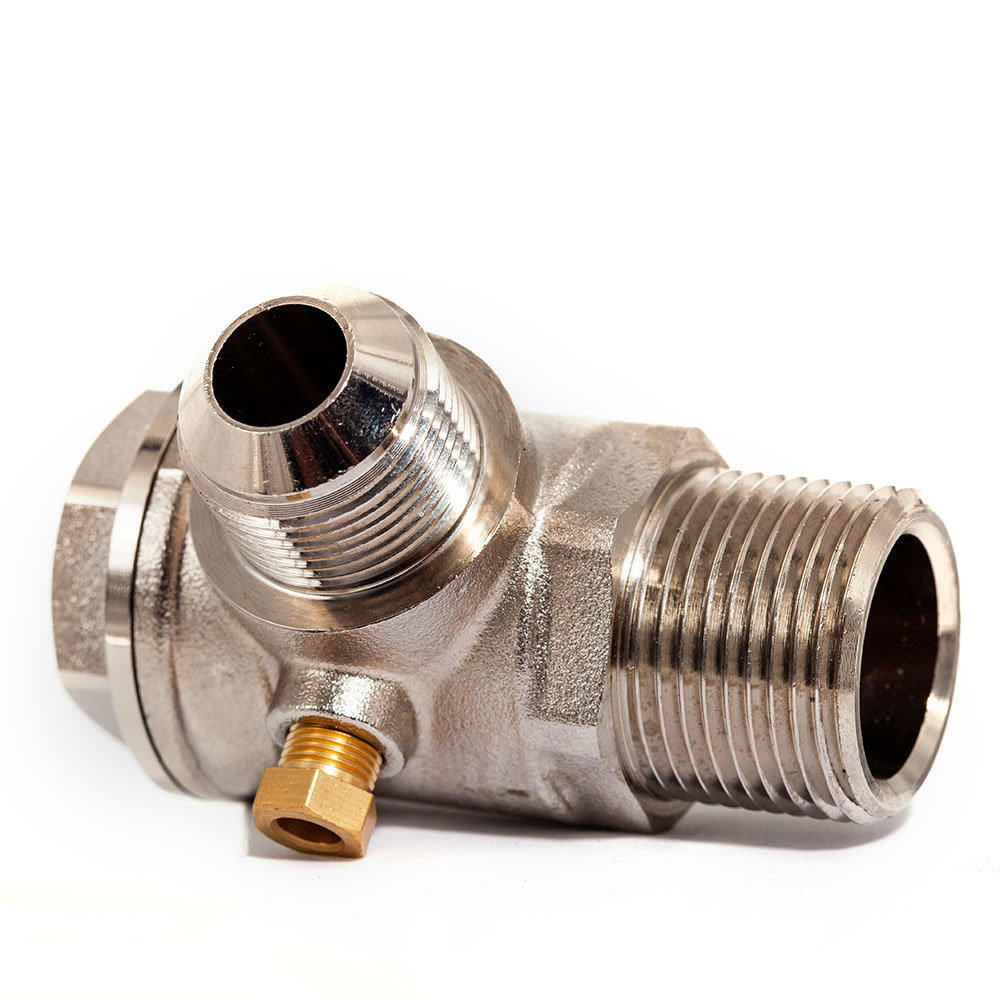

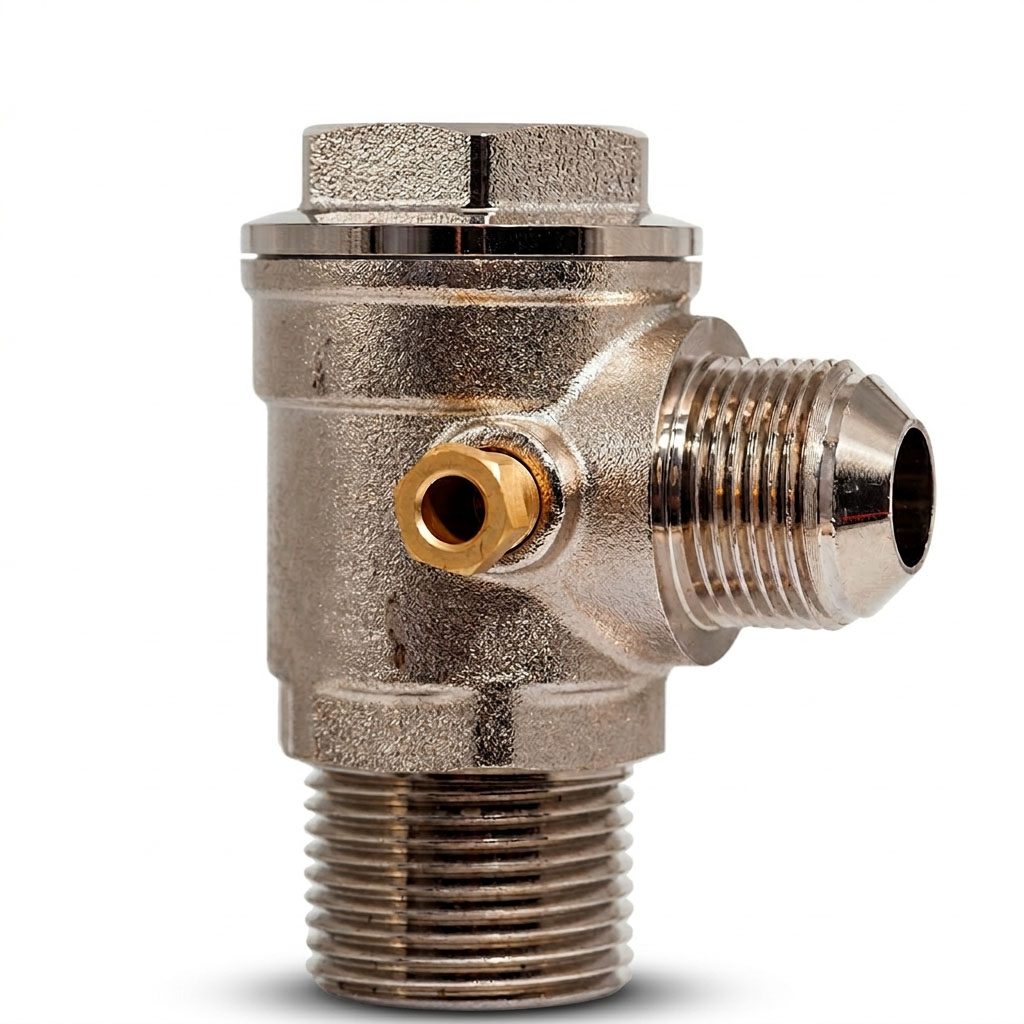

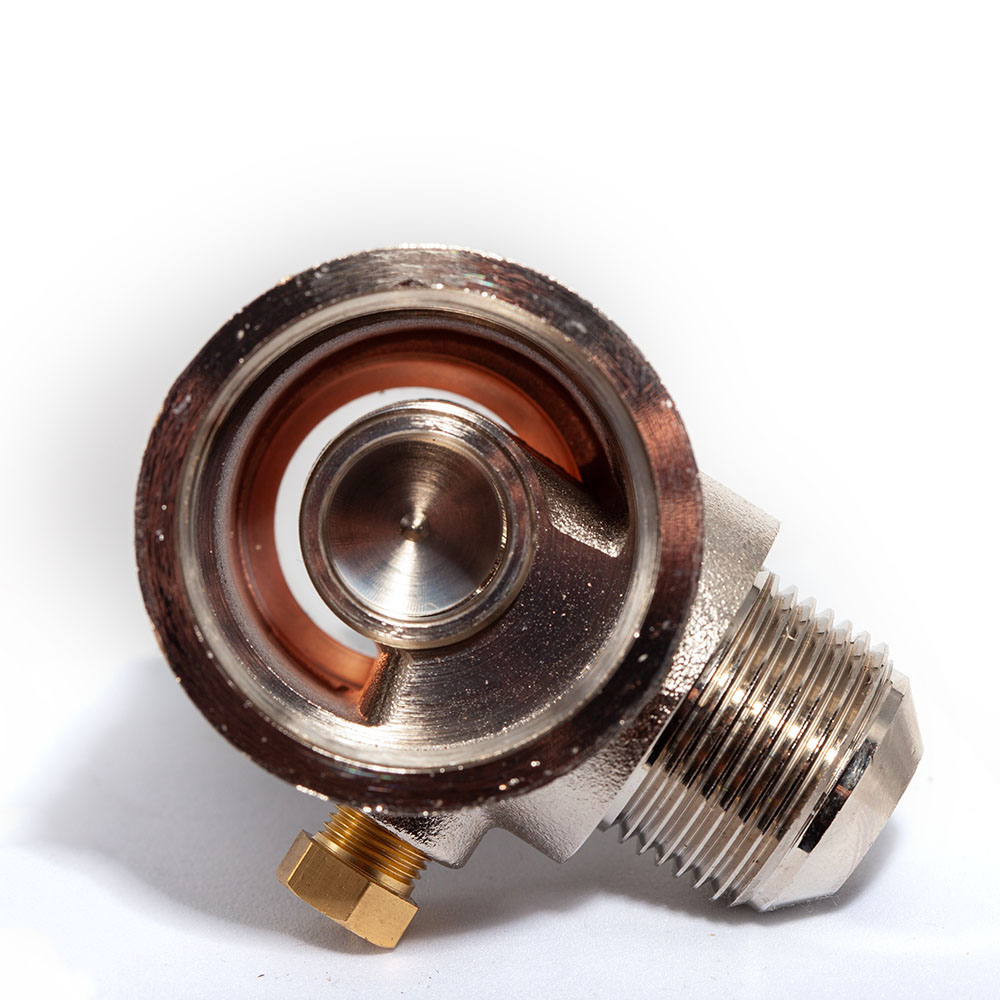

Обратный клапан компрессора 1″×3/4″ п/п
780,00 MDL
Обратный клапан 1″×3/4″ — критически важный узел пневмосистемы поршневого компрессора, обеспечивающий однонаправленную подачу сжатого воздуха от поршневого блока в ресивер и предотвращающий обратный поток воздуха из бака в цилиндры при остановке двигателя.
1. Назначение и принцип работы
Клапан устанавливается непосредственно в горловину ресивера (резьба 1″) и соединяется с нагнетательным патрубком поршневого блока (резьба 3/4″). При работе компрессора воздух проходит через клапан в одном направлении — в ресивер; при остановке подпружиненная заслонка клапана перекрывает обратный ход и тем самым защищает поршневую группу от удара давлением, скопившимся в баке, в момент следующего пуска.
«п/п» в названии означает «папа/папа» — оба присоединительных конца клапана выполнены с наружной (мама-резьба на ответной части, то есть сам клапан — «папа») резьбой: и сторона 1″ (в ресивер), и сторона 3/4″ (от поршневого блока).
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Высококачественная латунь |
| Условное давление (Py) | 1,6 МПа (16 бар) |
| Присоединительный размер 1 | 1″ (в ресивер) |
| Присоединительный размер 2 | 3/4″ (от поршневого блока) |
| Дополнительный выход | G1/8″ (под трубку разгрузки прессостата) |
| Температурный диапазон | до +180 °C |
| Тип резьбы на обоих концах | Наружная («папа/папа», п/п) |
| Применимость | Поршневые блоки Remeza AirCast LB-50, LB-75 |
| Стандарты | ISO 9001:2008, Декларация соответствия ТС (безопасность оборудования под давлением) |
| Регламент обслуживания | Каждые 1200 часов работы или раз в год |
3. Конструктивные особенности
Расшифровка обозначения
| Элемент обозначения | Значение |
|---|---|
| Обратный клапан | Тип изделия — однонаправленный клапан пневмосистемы |
| 1″ | Присоединительная резьба со стороны ресивера |
| 3/4″ | Присоединительная резьба со стороны поршневого блока |
| п/п | «Папа/папа» — наружная резьба на обоих присоединительных концах клапана |
Конструктивные решения
- Корпус из латуни — не подвержен закисанию внутренней пружины и седла клапана, что особенно важно при работе с влажным конденсатом в воздушном тракте

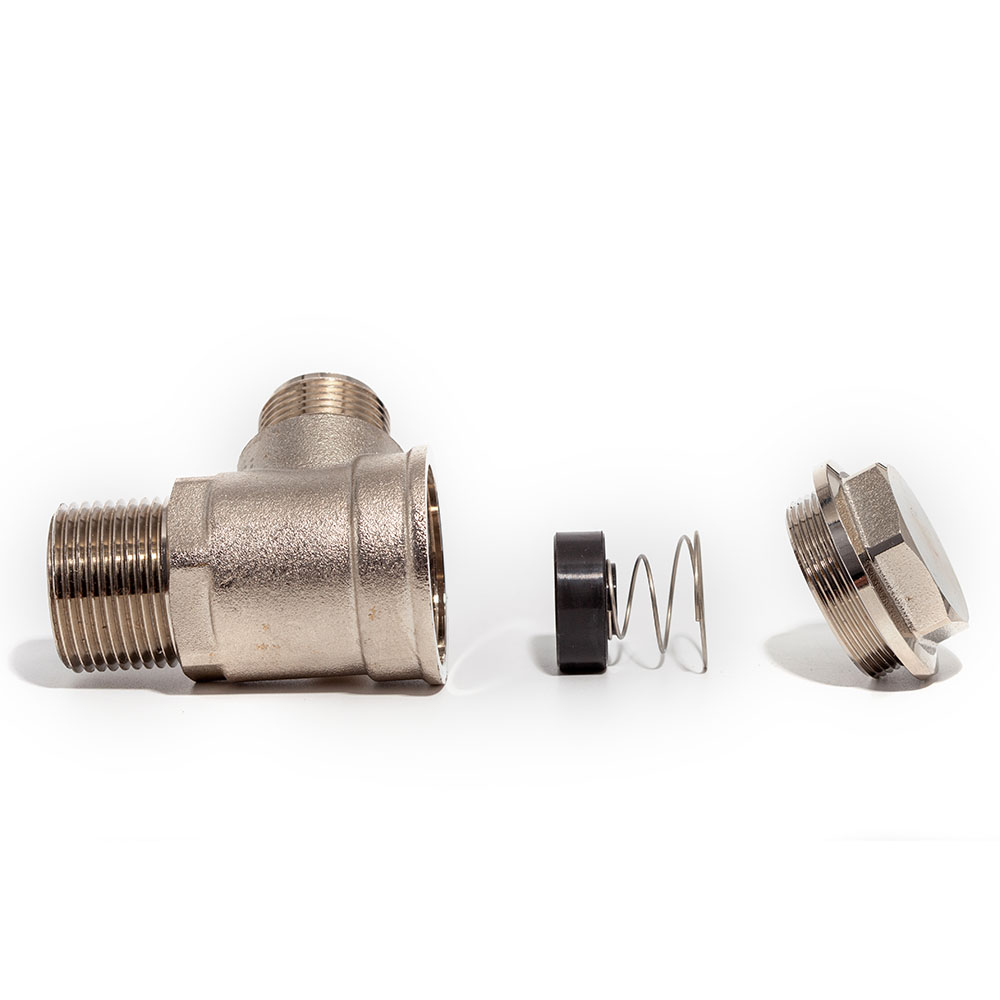

- Шестигранная головка корпуса — позволяет проводить обслуживание и чистку внутреннего механизма отвёрткой/торцевым ключом без демонтажа всего узла из ресивера
- Дополнительный выход G1/8″ — предназначен специально под трубку разгрузочного клапана прессостата, что исключает необходимость в отдельном тройнике на магистрали
- Подпружиненная заслонка рассчитана на рабочее давление до 16 бар — с запасом для большинства бытовых и полупромышленных поршневых компрессоров (рабочее давление которых обычно 8–10 бар)
4. Рекомендации по монтажу
- Перед установкой полностью стравите давление из ресивера и отключите компрессор от сети.
- Для герметизации резьбовых соединений 1″ и 3/4″ рекомендуется использовать анаэробные герметики, устойчивые к вибрации и высокой температуре нагнетаемого воздуха — обычная ФУМ-лента хуже держит соединение в условиях постоянной вибрации поршневого блока.
- Соблюдайте направление потока при монтаже — клапан однонаправленный, установка «задом наперёд» полностью блокирует подачу воздуха в ресивер.
- Трубку разгрузки прессостата подключайте к дополнительному выходу G1/8″ — это штатная точка подключения, не требующая дополнительных переходников.
- После монтажа запустите компрессор и проверьте мыльным раствором герметичность резьбовых соединений на корпусе клапана — утечка на этом этапе чаще всего связана с недостаточной затяжкой или нанесением герметика, а не с браком самого клапана.
5. Аналоги и сравнение
Подтверждённый кросс-референс
| Производитель | Модель компрессора | Артикул / каталожный номер | Исполнение |
|---|---|---|---|
| Remeza | LB-75 | Код 4242133102, каталожный номер R35591 | Правое |
Применимость по блокам
Используется с поршневыми блоками Remeza AirCast серий LB-50 и LB-75, а также в многомоторных тандемных установках на этих блоках (например, СБ4/Ф-500.LB75Т), где на одном ресивере устанавливается несколько клапанов — по одному на каждый поршневой блок.
6. Частые ошибки
- Использование ФУМ-ленты вместо анаэробного герметика — в условиях вибрации поршневого блока лента со временем сминается, и соединение начинает травить воздух.
- Монтаж клапана в обратной ориентации — полностью блокирует подачу воздуха в ресивер, компрессор работает, но давление в баке не растёт.
- Попытка замены всего узла при простом засорении седла — чаще всего достаточно вывернуть шестигранную головку, вынуть клапан и очистить седло от нагара, не меняя клапан целиком.
- Игнорирование регламента ТО — пропуск планового обслуживания раз в 1200 часов работы или раз в год приводит к постепенному износу уплотнения и регулярным протечкам через разгрузочный клапан прессостата.
- Путаница между «клапан травит» и «неисправен прессостат» — оба случая дают похожий симптом (шипение после остановки), но диагностируются и устраняются по-разному (см. FAQ).
7. Область применения
- Поршневые компрессоры промышленного и полупромышленного класса на блоках LB-50 и LB-75
- Многомоторные тандемные компрессорные установки с несколькими поршневыми блоками на одном ресивере
- Магистральные пневмолинии — как дополнительный элемент защиты оборудования от обратного хода воздуха
8. Мнение эксперта
«Основной симптом неисправности этого узла — постоянное шипение из-под прессостата после остановки компрессора. Это означает, что обратный клапан «травит» из-за износа уплотнения или попадания частиц нагара под седло. Согласно регламенту, обслуживание обратного клапана должно проводиться каждые 1200 часов работы или раз в год. Не спешите менять узел целиком: достаточно вывернуть шестигранную головку, вынуть клапан и очистить седло от загрязнений. Если же шипение не прекращается даже после чистки — проверьте, не является ли источником сам разгрузочный клапан прессостата, а не обратный клапан: симптомы похожи, но причины и ремонт разные.»
Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта
9. FAQ
❓ Почему компрессор гудит и не может запуститься при наличии воздуха в баке? Вероятная причина — залипание или негерметичность обратного клапана. Воздух из ресивера давит на поршни, не давая двигателю набрать обороты. Также причиной может быть неисправность разгрузочного клапана самого прессостата — проверяйте оба узла.
❓ Можно ли использовать ФУМ-ленту при монтаже клапана в ресивер? Для обеспечения герметичности рекомендуется использовать специализированные анаэробные герметики, устойчивые к вибрации и высокой температуре нагнетаемого воздуха — они держат соединение надёжнее ФУМ-ленты в условиях постоянной вибрации поршневого блока.
❓ Как проверить клапан, не разбирая его? Остановите компрессор, дождитесь сброса давления через прессостат. Если из разгрузочного клапана продолжает выходить воздух (шипение не прекращается) — обратный клапан требует чистки или замены. Дополнительно место соединения можно проверить мыльным раствором: устойчивое появление пузырей указывает на утечку через клапан или резьбовое соединение.
❓ Как часто нужно обслуживать обратный клапан? Регламент — каждые 1200 часов работы компрессора или раз в год, в зависимости от того, что наступит раньше.
❓ Подходит ли этот клапан для любого поршневого компрессора с резьбой 1″×3/4″? Клапан рассчитан на блоки Remeza AirCast LB-50 и LB-75. Для других брендов с такой же резьбой совместимость по посадочным размерам обычно сохраняется, но точное соответствие (включая необходимость правого/левого исполнения) лучше уточнить у менеджера, прислав фото штатного клапана.
