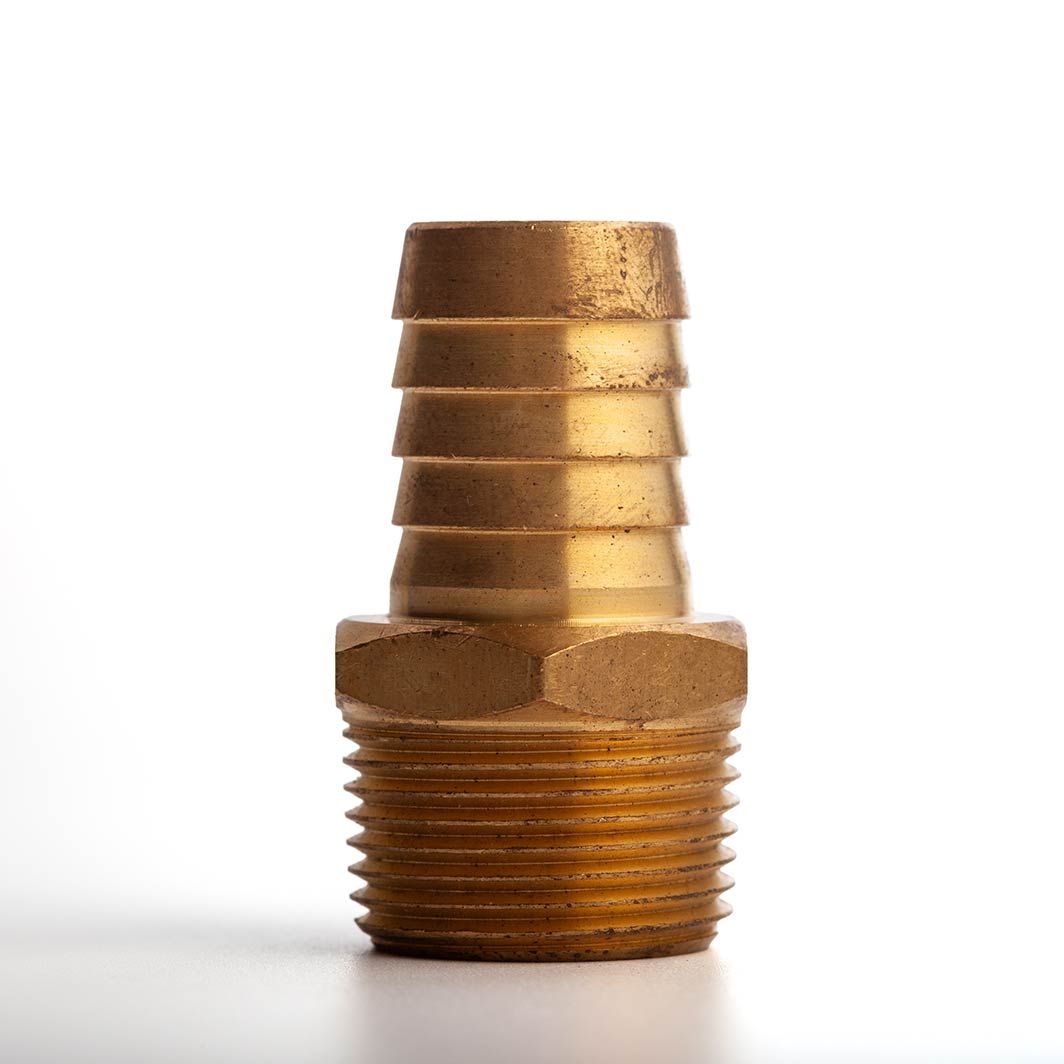

Штуцер латунный P-24-3 — G 3/4″ нар. × шланг 20 мм, «ёлочка», 16 бар

Проблема, с которой вы уже сталкивались

• Шланг слетает со штуцера под давлением — гладкий пластиковый переходник не удерживает шланг при давлении 8–10 бар; ёлочный профиль латунного штуцера фиксирует шланг надёжно даже без обжимного хомута.
• Переходник потрескался на морозе — дешёвый пластиковый или цинковый штуцер не выдерживает температуру −15…−20 °C: материал становится хрупким и трескается при первом изгибе шланга.
• Резьба закислилась и не откручивается — стальной штуцер в контакте с влажным воздухом и конденсатом корродирует за один сезон; латунь устойчива к коррозии и остаётся разборной спустя годы.
• Перепутали размер шланга и резьбы — заказали штуцер под шланг 19 мм (3/4″ водяного шланга) вместо 20 мм (воздушный армированный); хомут не обжимает, шланг болтается.
• Нет нужного размера в наличии — мелкий фитинг задерживает запуск всей системы.

Правильный штуцер — это надёжное соединение шланга на годы, а не на сезон. Латунь, ёлочный профиль и правильный диаметр решают все три проблемы одновременно.

Что такое штуцер «ёлочка» P-24-3

Штуцер «ёлочка» (ёрш) — резьбовой переходник для подключения гибкого шланга к трубопроводу или пневматическому оборудованию. Одна сторона — наружная резьба G 3/4″ для завинчивания в ответное гнездо; другая — конический хвостовик с кольцевыми выступами («ёлочка»), который вставляется в шланг и фиксируется обжимным хомутом.

Почему латунь: латунь (сплав Cu-Zn) не корродирует при контакте с влажным воздухом, конденсатом и маслом в пневмолинии. Резьба остаётся разборной спустя годы эксплуатации. Прочность на разрыв достаточна для давлений до 16 бар при диаметре 20 мм.

Технические характеристики

💡 Совет эксперта: диаметр 20 мм — это внутренний диаметр шланга. Стандартные армированные воздушные шланги для компрессоров имеют обозначение вн.×нар.: 20×27 мм или 20×28 мм. Перед заказом измерьте именно внутренний диаметр шланга — не наружный. Для надёжного соединения используйте обжимной хомут с полным периметром (не ленточный пружинный) и затягивайте его на расстоянии 5–10 мм от торца хвостовика.

Сравнение с аналогами

⚠️ Важно при подборе серии: не путайте диаметр шланга (вн. Ø 20 мм) с размером резьбы (G 3/4″ ≈ 26,4 мм нар.). Это два независимых параметра — оба должны совпадать с вашей системой.

5 обязательных параметров при выборе штуцера-ёлочки:

1. Внутренний диаметр шланга — измерьте штангенциркулем: хвостовик должен входить в шланг с небольшим усилием (0,5–1 мм натяга).
2. Резьба и её тип — G (BSP, цилиндрическая) требует уплотнения ФУМ-лентой или нитью; R (коническая) — самоуплотняется при затяжке.
3. Рабочее давление — для компрессоров до 10 бар латунный P-24-3 (16 бар) даёт 60% запас прочности.
4. Рабочая температура — для горячего воздуха (рядом с ресивером в летний зной) важно: латунь держит +120 °C против +60 °C у большинства пластиков.
5. Наличие обжимного хомута — для давлений выше 8 бар всегда используйте металлический обжимной хомут; пружинный ленточный не обеспечивает равномерного обжима по всему периметру.

Почему именно Acvatron SRL — 5 весомых аргументов

Латунные штуцеры с подтверждёнными характеристиками

Acvatron SRL поставляет штуцеры из высокопрочной латуни — не цинковое литьё под видом латуни. Внешне детали похожи, но цинковый сплав (zamak) разрушается при контакте с конденсатом и маслом в пневмолинии уже за 1–2 сезона.

Полный ассортимент серии P

В наличии штуцеры «ёлочка» серии P в размерах G 1/4″, G 3/8″, G 1/2″, G 3/4″, G 1″ под шланги от 6 до 25 мм. Комплектация всей пневмолинии — в одном месте в Кишинёве.

Наличие на складе в Кишинёве

Штуцер P-24-3 (G 3/4″, шланг 20 мм) постоянно в наличии на складе acvatron.md. Самовывоз в день оплаты.

Совместимые шланги и хомуты

Acvatron SRL поставляет армированные воздушные шланги и обжимные хомуты для полной комплектации соединения. Не нужно искать дополнительные компоненты у других поставщиков.

Документы для юридических лиц

Все позиции поставляются с товаросопроводительными документами. Для юрлиц — счёт-фактура и договор.

Сферы применения

Пневматические системы компрессоров

• Подключение армированного воздушного шланга к выходу компрессора или ресивера (G 3/4″ — типовой выходной порт компрессоров 4–7,5 кВт)
• Соединение шланга с пневмораспределительной гребёнкой
• Переходник от магистральной трубы 3/4″ к гибкому шлангу рабочего поста

Автосервис и шиномонтаж

• Подключение воздушного шланга 20 мм к компрессорному посту
• Соединение подкачочной магистрали с шлангом для накачки колёс грузовых автомобилей

Строительство и промышленность

• Монтаж воздушных магистралей на строительных площадках
• Подключение пневмоинструмента через гибкий шланг к стационарной сети

Системы водоснабжения

• Подключение садового или промышленного шланга к трубопроводу 3/4″
• Соединение поливочного шланга с краном или насосом

Мнение эксперта

«На практике вижу две типичные ошибки с этим типом штуцера. Первая — покупают «латунный» переходник по низкой цене, а он оказывается цинковым сплавом zamak: внешне не отличить, но через сезон-два он покрывается белым налётом и начинает течь по резьбе. Проверяйте просто: латунь имеет характерный жёлто-золотистый цвет, zamak — серовато-серебристый. Вторая ошибка — затягивают без уплотнения: G-резьба (цилиндрическая) не самоуплотняется, обязательно нужна ФУМ-лента или анаэробный герметик. 2–3 оборота ФУМ по резьбе — и соединение будет герметичным на годы.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

Применимые стандарты:

• ISO 228-1 — резьба трубная цилиндрическая G (BSP)
• ГОСТ 6357-81 — резьба трубная цилиндрическая (российский стандарт)
• EN 13765 — шланги и штуцеры для промышленного применения

Как правильно смонтировать штуцер-ёлочку: алгоритм из 5 шагов

1. Намотайте ФУМ-ленту на резьбу — 2–3 оборота по ходу резьбы (по часовой стрелке, глядя на торец резьбы). G 3/4″ — цилиндрическая резьба, без ФУМ-ленты будет течь.
2. Завинтите штуцер в ответное гнездо — ключом «под 30» или «под 32», момент затяжки 30–40 Н·м. Не перетягивайте — латунь мягче стали, резьба срывается.
3. Наденьте хомут на шланг — перед надеванием шланга на хвостовик. Пропущенный хомут — частая ошибка при монтаже.
4. Насадите шланг на хвостовик — до упора (хвостовик полностью внутри шланга). При необходимости смочите хвостовик мыльной водой для облегчения надевания.
5. Обожмите хомутом — позиция хомута: 5–10 мм от торца хвостовика, затяжка равномерная. Проверьте герметичность под рабочим давлением мыльным раствором.

Работа с возражениями

«Куплю пластиковый — он дешевле»

Пластиковый штуцер при давлении 8–10 бар и температуре выше +60 °C или ниже −10 °C — риск разрушения и разгерметизации под давлением. Латунный P-24-3 работает в диапазоне −20…+120 °C при 16 бар. Разница в цене — незначительная, разница в надёжности — принципиальная.

«Нет резьбы G 3/4″ — у меня дюймовая»

G 3/4″ — это и есть дюймовая трубная цилиндрическая резьба (BSP). Обозначение «3/4″» означает 3/4 дюйма = 19,05 мм условного прохода. Фактический наружный диаметр резьбы — 26,4 мм. Это стандарт ISO 228-1, принятый в Молдове, ЕС и большинстве стран.

«Не знаю диаметр своего шланга»

Измерьте внутренний диаметр шланга штангенциркулем: 20 мм → P-24-3; 16 мм → P-23; 13 мм → P-22; 10 мм → P-21. Или принесите отрезок шланга к нам — подберём за минуту.

FAQ

❓ Чем отличается штуцер P-24-3 от P-21, P-22, P-23?

Все четыре штуцера серии P — латунные «ёлочки» с наружной резьбой BSP, но разных типоразмеров. P-21: G 3/8″, шланг 10 мм. P-22: G 1/2″, шланг 13 мм. P-23: G 1/2″, шланг 16 мм. P-24-3: G 3/4″, шланг 20 мм. Выбор определяется внутренним диаметром вашего шланга и размером резьбового порта в оборудовании.

❓ Нужен ли хомут при монтаже штуцера P-24-3?

Да, обязательно — особенно при давлении выше 4–5 бар. «Ёлочный» профиль хвостовика удерживает шланг от случайного соскальзывания, но при рабочем давлении 8–10 бар без хомута шланг может сойти со штуцера. Используйте металлический обжимной хомут с винтовой стяжкой, не пружинный ленточный. Затяжка — до полного обжима без прорезания шланга.

❓ Подходит ли P-24-3 для горячей воды?

Латунный штуцер выдерживает температуру до +120 °C — технически совместим с горячей водой (до 90–95 °C в системах ГВС). Однако для систем горячего водоснабжения в жилых зданиях требуется соответствие санитарным нормам и сертификация материала на контакт с питьевой водой. Для промышленных горячих сред (не питьевая вода) — применение без ограничений.

Сделайте следующий шаг прямо сейчас

Один правильный штуцер — это надёжное соединение шланга на годы без течей и замен.

1. 📞 Позвоните нам — инженер Acvatron SRL подтвердит наличие P-24-3 на складе и подберёт совместимые шланг и хомут.
2. 📋 Получите КП — с артикулами, ценой и документами. Для юрлиц — счёт-фактура и договор.
3. 🛒 Оформите заказ по телефону или в офисе — самовывоз со склада в Кишинёве в день оплаты.

Acvatron SRL — инженерный подход к каждой продаже.
