12*8 мм

Трубка такого типа ( 12.0 x 8.0 мм) является одной из самых распространенных в промышленной пневматике благодаря оптимальному балансу проходного сечения и гибкости.

Add to wishlist

4 People watching this product now!

Технический справочник по пневматическим трубкам

Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C

Сводная сравнительная таблица

Материал	Раб. давление (+23°C, Ø6)	Температура	FDA	Топливо / масла	Кислоты	Щёлочи	UV-стойкость	Гидролиз	Цена
PU — Полиуретан	до 16 бар	−40 … +60 °C	Спец. марки	Средняя	Слабая	Средняя	Слабая	Слабая	Средняя
PA12 — Полиамид	до 25 бар	−40 … +100 °C	Да (PA12)	Высокая	Средняя	Средняя	Хорошая	Хорошая	Средняя
PE / LDPE	до 10 бар	−30 … +60 °C	Да (пищ. марки)	Слабая	Высокая	Высокая	Средняя	Отличная	Низкая
PTFE / PFA / FEP	до 20 бар	−60 … +260 °C	FDA + USP VI	Универсальная	Все (кроме F₂)	Универсальная	Отличная	Отличная	Очень высокая
PVC — ПВХ	до 12 бар	−10 … +60 °C	Спец. марки	Слабая	Средняя	Высокая	Слабая	Хорошая	Низкая
Силикон (VMQ)	до 10 бар	−60 … +180 °C	FDA + USP VI	Слабая	Средняя	Средняя	Отличная	Отличная	Высокая

Подробное описание по каждому материалу

Полиуретан (PU / PUR)

Стандартный выбор для пневматики

Наиболее распространённый материал в пневмоавтоматике. Сочетает исключительную гибкость с хорошей прочностью на разрыв и устойчивостью к истиранию. Доступен в жёстком (PUR-hard) и мягком (PUR-soft) вариантах, широкий выбор цветов по RAL.

Давление (+23°C, Ø6)до 16 бар

Давление (Ø8)до 12 бар

Рабочая температура−40 … +60 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.1–1.25 г/см³

Прочность на разрыв40–55 МПа

Твёрдость80–98 Shore A

Удлинение при разрыве350–450%

FDA-контакт

Спец. марки

Топливо / масла

Средняя

Кислоты

Слабая

Щёлочи

Средняя

Гидролиз

Чувствителен

UV-стойкость

Слабая

Типичные применения:

ПневмоавтоматикаРоботизацияПодача воздухаУправление клапанамиСборочные линииСервопривод

✔ Преимущества

Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество

✘ Недостатки

Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях

Полиамид / Нейлон (PA6 · PA11 · PA12)

Инженерный полимер для высоких давлений

PA12 — наиболее предпочтителен в промышленных пневмосистемах: меньше впитывает влагу, чем PA6, лучше стоек к низким температурам. PA11 — биоосновного происхождения (касторовое масло), экологичен. PA6 — самый жёсткий из трёх.

Давление (PA12, Ø6)до 25 бар

Давление (PA6, Ø6)до 20 бар

Рабочая температура−40 … +100 °C

Мин. радиус изгиба~8 × Ø нар.

Плотность (PA12)1.01–1.05 г/см³

Прочность на разрыв45–60 МПа

Твёрдость72–78 Shore D

Влагопоглощение PA120.25% (PA6: 2.5%)

FDA-контакт

Да (PA12 / PA11)

Топливо / масла

Высокая

Кислоты

Средняя

Щёлочи

Средняя

Гидролиз

Хорошая

UV-стойкость

Хорошая

Типичные применения:

Тормозные системыГидравликаАвтомобильные трубопроводыПневмоинструментМашиностроениеОхлаждение

✔ Преимущества

Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон

✘ Недостатки

PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам

Полиэтилен (PE / LDPE / HDPE)

Экономичный выбор для воды и химии

LDPE (низкая плотность) — мягкий и гибкий. HDPE (высокая плотность) — жёсткий, с лучшими механическими характеристиками. Оба химически инертны к большинству водных сред. Стандарт для систем водоснабжения и ирригации.

Давление (LDPE, Ø6)до 10 бар

Давление (HDPE, Ø6)до 16 бар

Темп. (LDPE)−30 … +60 °C

Темп. (HDPE)−50 … +80 °C

Плотность (LDPE)0.91–0.94 г/см³

Плотность (HDPE)0.94–0.97 г/см³

Мин. радиус изгиба LDPE~5 × Ø нар.

Влагопоглощение< 0.01%

FDA-контакт

Да (пищ. марки)

Топливо / масла

Слабая

Кислоты

Высокая

Щёлочи

Высокая

Гидролиз

Отличная

UV (со стабил.)

Средняя

Типичные применения:

ВодоснабжениеИрригацияХимические системыПищевая промышленностьЛабораторное оборудование

✔ Преимущества

Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость

✘ Недостатки

Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов

PTFE

Тефлон: PTFE · PFA · FEP

Максимальная химическая стойкость

Фторполимеры — чемпионы по химической инертности. PTFE — жёсткий, непрозрачный. PFA — более гибкий, прозрачный, сваривается. FEP — промежуточный, хорошая прозрачность. Коэффициент трения 0.04 — самый низкий среди полимеров.

Давление (PFA, Ø6)до 20 бар

Давление (FEP, Ø6)до 16 бар

Темп. (PTFE)−60 … +260 °C

Темп. (PFA / FEP)−60 … +200 / +150 °C

Плотность (PTFE)2.14–2.20 г/см³

Коэф. трения0.04 (наименьший)

ПрозрачностьPFA/FEP — прозрачные

Влагопоглощение< 0.01%

FDA / USP

FDA + USP Class VI

Топливо / масла

Универсальная

Кислоты

Все (кроме F₂)

Щёлочи

Универсальная

Гидролиз

Отличная

UV-стойкость

Отличная

Типичные применения:

Агрессивная химияПолупроводникиФармацевтикаВысокие температурыАналитическое оборудование

✔ Преимущества

Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение

✘ Недостатки

Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов

PVC

ПВХ — Поливинилхлорид

Прозрачность и доступность

Пластифицированный PVC — мягкий, прозрачный, дешёвый. Жёсткий PVC (uPVC) — для давления. Прозрачность позволяет визуально контролировать поток. Внимание: при горении выделяет токсичный HCl.

Давление (пласт., Ø6)до 10–12 бар

Давление (жёсткий, Ø6)до 16 бар

Рабочая температура−10 … +60 °C

Мин. радиус изгиба~6 × Ø нар.

Плотность1.20–1.45 г/см³

Прочность на разрыв20–50 МПа

ПрозрачностьВысокая

Влагопоглощение0.04–0.4%

FDA-контакт

Спец. марки

Топливо / масла

Слабая

Кислоты (разб.)

Хорошая

Щёлочи

Хорошая

Гидролиз

Хорошая

UV-стойкость

Слабая (хрупкость)

Типичные применения:

Индикаторные трубкиАквариумистикаВодоснабжениеМедицинские приборыПромышленный дренаж

✔ Преимущества

Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность

✘ Недостатки

Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем

VMQ

Силикон (VMQ / MVQ)

Медицина, пища, высокие температуры

Биологически инертны, выдерживают автоклавирование (+121–134°C), сохраняют гибкость при экстремальных температурах. Высокая газопроницаемость важна в биореакторах и перистальтических насосах.

Давление (Ø6)до 8–10 бар

Рабочая температура−60 … +180 °C

Пиковая температурадо +200 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.10–1.25 г/см³

Твёрдость20–80 Shore A

ГазопроницаемостьВысокая

Автоклавирование+121 … +134 °C

FDA / USP

FDA + USP Class VI

Топливо / масла

Слабая

Кислоты

Средняя (разб.)

Щёлочи

Средняя

UV / Озон

Отличная

Автоклав

Да

Типичные применения:

МедицинаФармацевтикаПищевая промышленностьБиореакторыПеристальтические насосыАвтоклавы

✔ Преимущества

FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе

✘ Недостатки

Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам

Описание

Описание

• Материал: Полиуретан на основе эфира (PU Ester).

• Твердость: 98A по Шору (согласно маркировке в коде).

• Размеры:

◦ Внешний диаметр (Tube OD): 12.0 мм.

◦ Внутренний диаметр (Tube ID): 8.0 мм.

◦ Толщина стенки: 2.00 мм.

Характеристики US98A1280:

• Давление (при 23°C / 73°F):

◦ Максимальное рабочее давление: 13 бар.

◦ Минимальное давление разрыва: 39 бар.

• Физические свойства:

◦ Минимальный радиус изгиба: 50 мм.

• Высокая гибкость: Малый радиус изгиба позволяет использовать трубку в сложных конфигурациях и ограниченном пространстве.

• Долговечность: Отличная устойчивость к истиранию и стабильная работа при многократных изгибах.

• Точность размеров: Стабильный внешний диаметр обеспечивает надежную герметизацию при использовании с быстроразъемными фитингами.

• Гладкая поверхность: Гладкое покрытие препятствует накоплению пыли, что важно для чистоты пневмосистем.

Области применения

Трубки данного типа широко используются в следующих сферах:

• Общие промышленные пневматические системы.

• Оборудование для автоматизации и робототехники.

• Пневматический инструмент и системы перемещения (pick-and-place).

• Работа в условиях низких температур, где требуется сохранение эластичности материала.

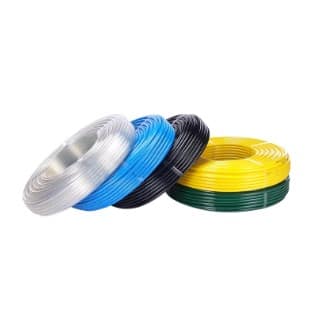

Для заказа доступны различные цвета (черный, синий, прозрачный и др.), что облегчает идентификацию различных контуров в сложных пневматических цепях.

Для полиуретановых трубок с внешним диаметром 12 мм минимальный радиус изгиба зависит от толщины стенки (внутреннего диаметра) трубки:

• Для трубки типоразмера 12.0 x 8.0 мм (модель US1280) минимальный радиус изгиба составляет 50 мм.

• Для трубки типоразмера 12.0 x 9.0 мм (модель US1290) минимальный радиус изгиба составляет 70 мм.

Такая гибкость позволяет использовать данные трубки в условиях ограниченного пространства или при сложной прокладке пневматических линий.

Полиуретановые (PU) трубки имеют чрезвычайно широкую сферу применения благодаря своей гибкости, прочности и устойчивости к различным воздействиям. Согласно источникам, они используются в следующих областях:

1. Промышленная пневматика и автоматизация

• Пневматические линии: Это основная сфера применения, где трубки используются для соединения различных компонентов пневмосистем.

• Оборудование и механизмы: Трубки устанавливаются для обеспечения движения таких узлов, как воздушные цилиндры и актуаторы.

• Автоматизация производства: Применяются на сборочных линиях и в производственных цехах для работы автоматического оборудования.

2. Автомобильная промышленность

• Техническое обслуживание: Используются в сервисных центрах для подключения пневматического инструмента через катушки со шлангами.

• Тормозные системы: Специализированные серии трубок применяются в воздушных тормозных системах (Air Brake) грузового транспорта, соответствуя строгим стандартам безопасности (например, DOT FMVSS 571.106).

3. Строительство и ремонт

• Строительные площадки: Используются для подачи воздуха к пневмоинструменту в зонах проведения строительных работ.

• Домашнее использование (DIY): Применяются в домашних мастерских для бытовых пневматических задач.

4. Специализированные работы

• Покрасочные работы: Существуют специальные двойные шланги (Twin Paint Hose), где одна линия (полиуретановая) подает воздух, а вторая — лакокрасочный материал к краскопульту.

• Сварочные зоны: Применяются специализированные двухслойные трубки с защитой от искр (Anti-spark), устойчивые к воздействию сварочных брызг.

5. Другие отрасли

Компания-производитель также указывает на использование своей продукции в сельскохозяйственной, пищевой и архитектурной отраслях.
