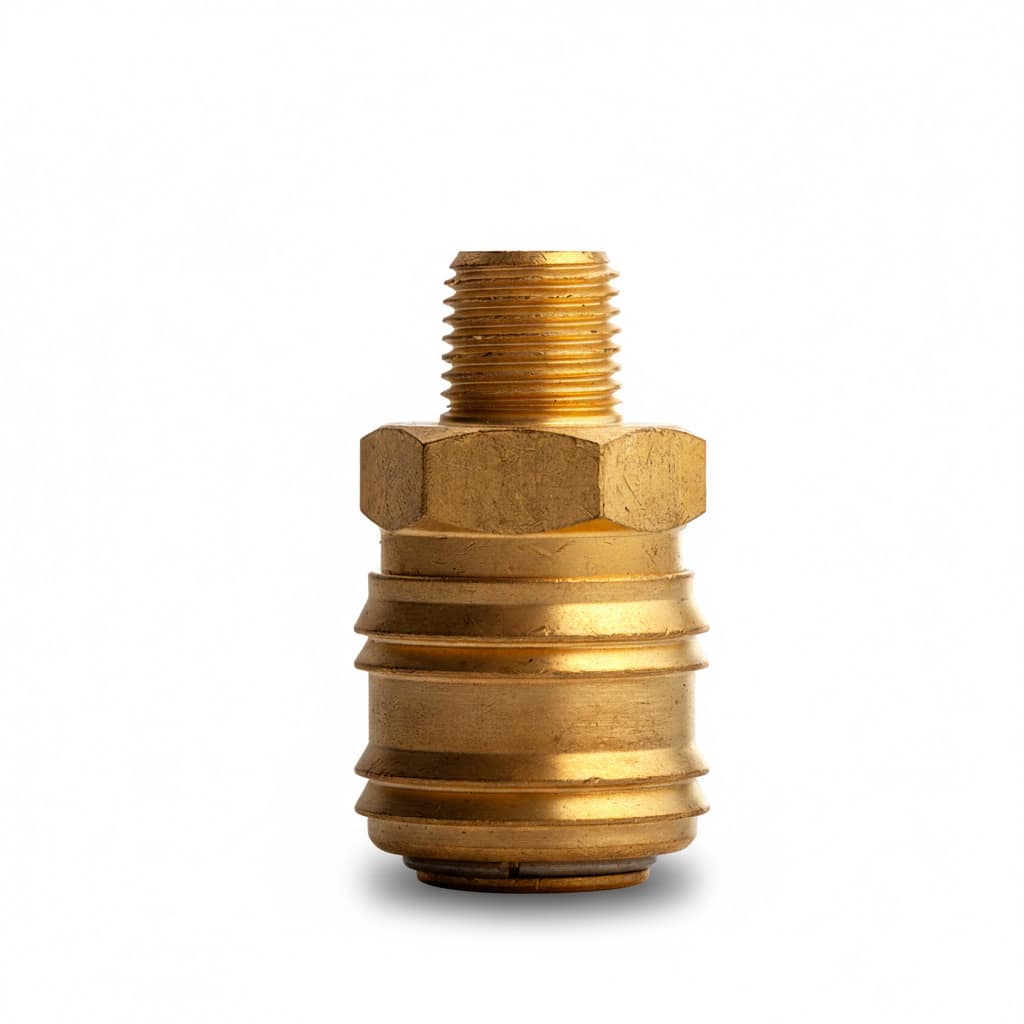

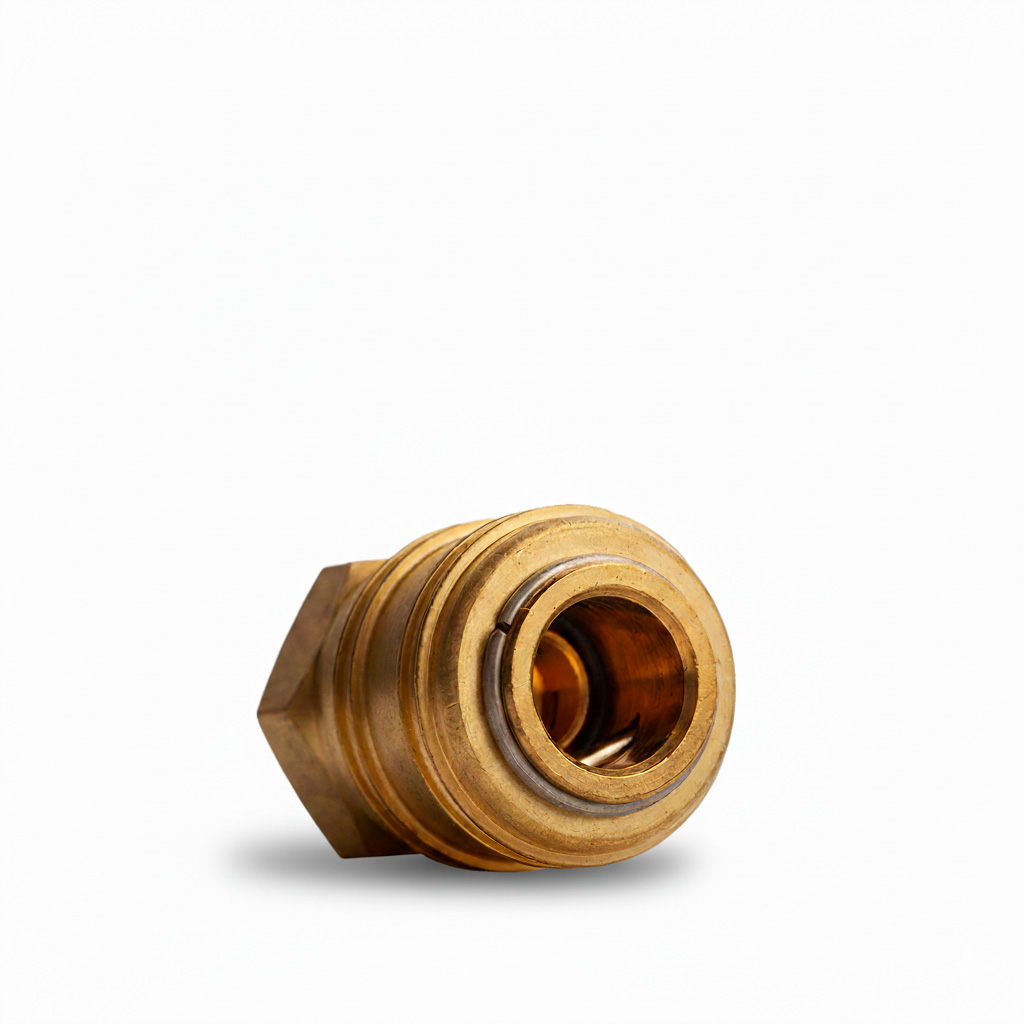

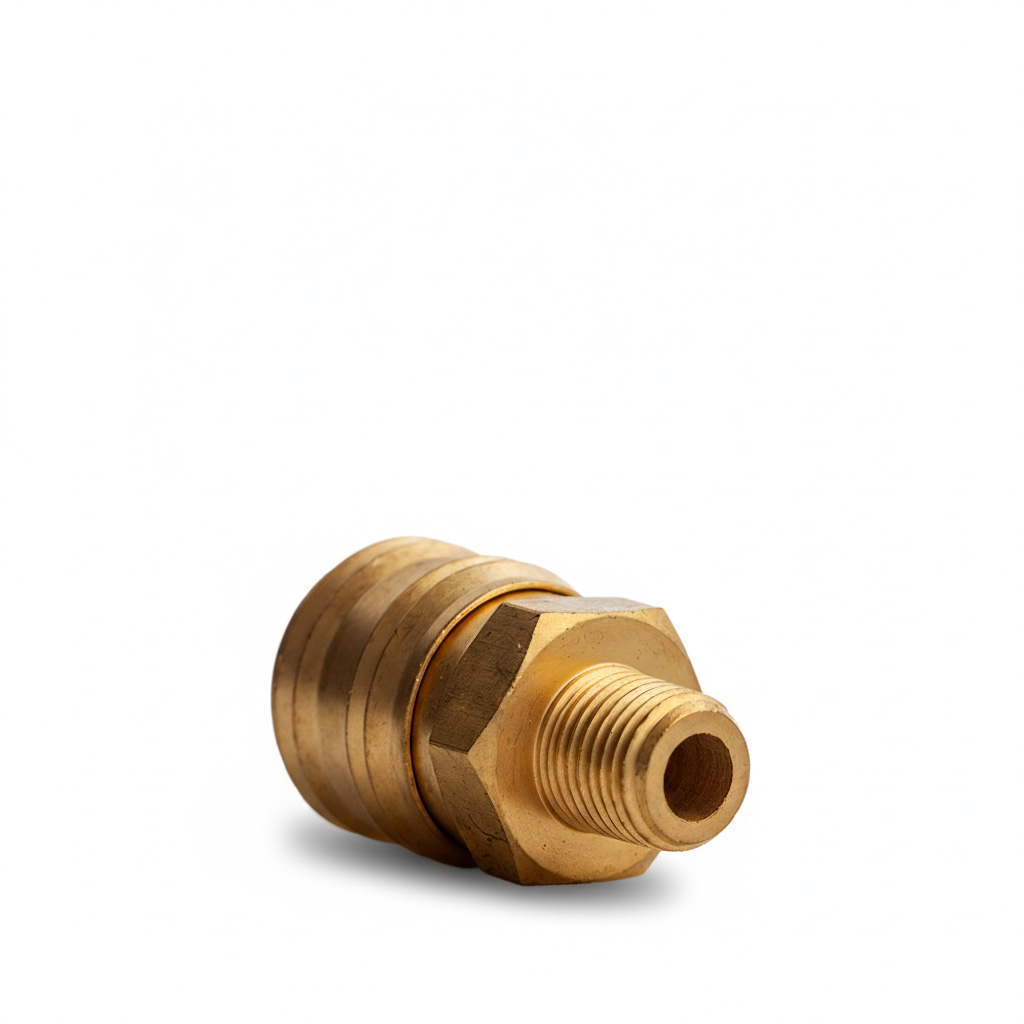

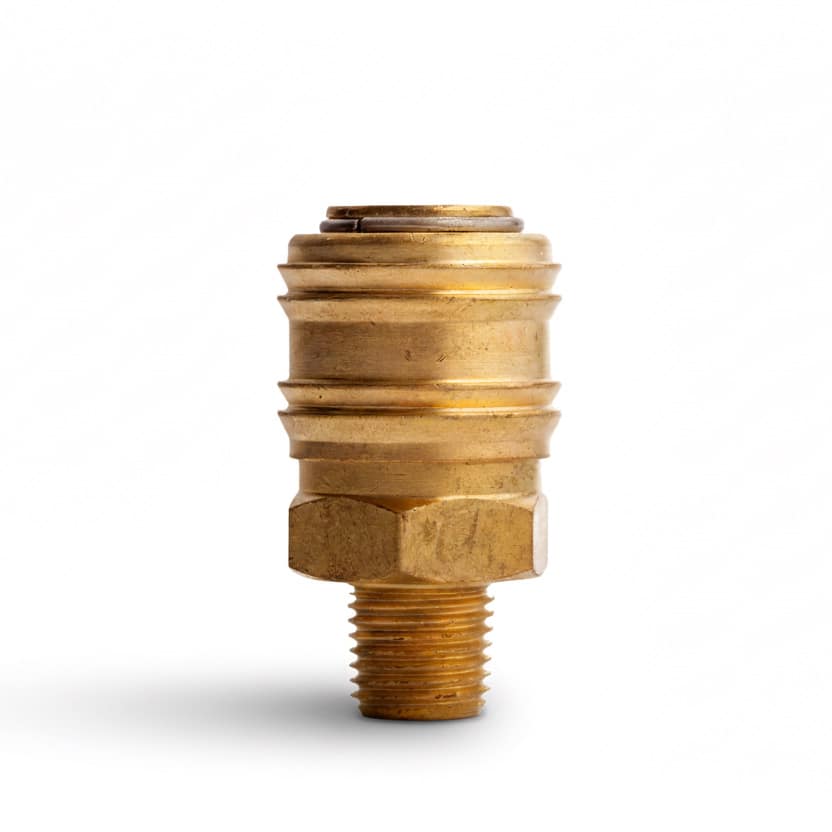

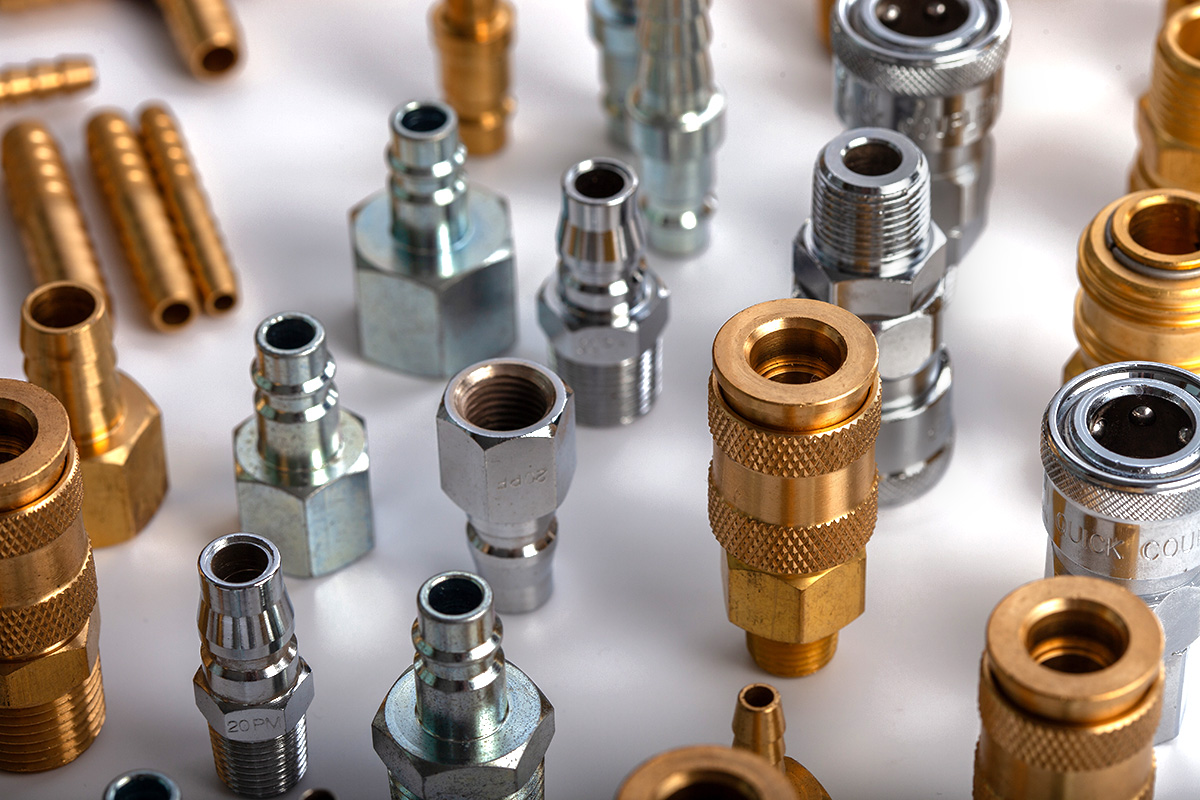

Муфта БРС OC20M (1/4″ наружная резьба, латунь)
Муфта БРС OC20M — это латунная быстроразъемная муфта европейской серии OC STYLE с подключением «одно касание» (one touch / push-in). Обеспечивает быстрый и герметичный разъём пневмоинструмента, шлангов и фитингов в пневмосистемах.
Резьба — 1/4″ PT наружная (коническая трубная резьба JIS/ISO, угол 55°). Латунный корпус отличается высокой коррозионной стойкостью и долговечностью. Максимальное рабочее давление — 300 PSI. Модель обладает хорошей пропускной способностью для размера 1/4″.
Характеристики

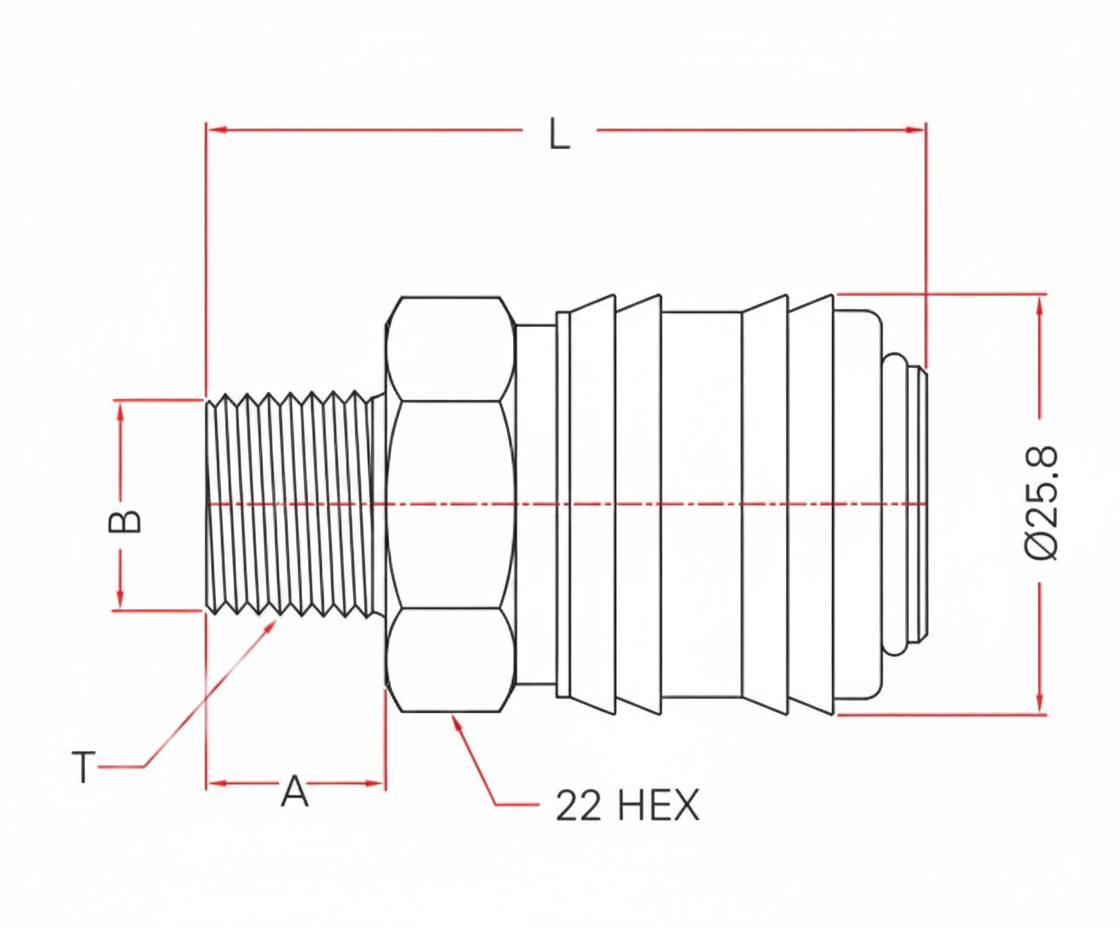

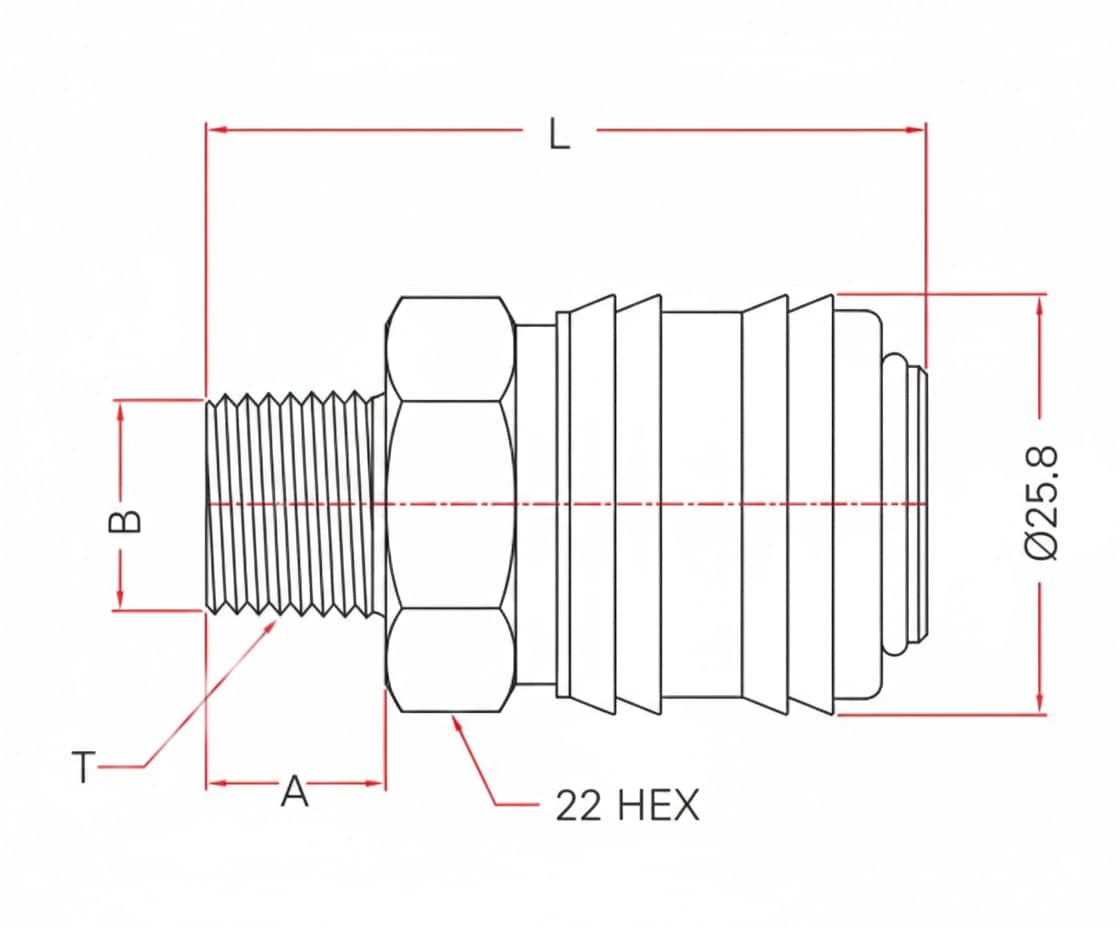

Технические размеры (мм):
Особенности серии

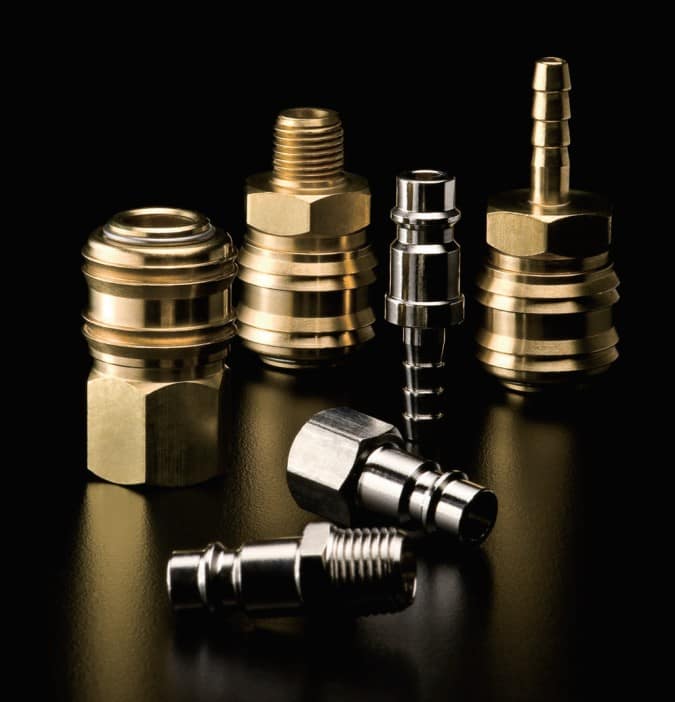

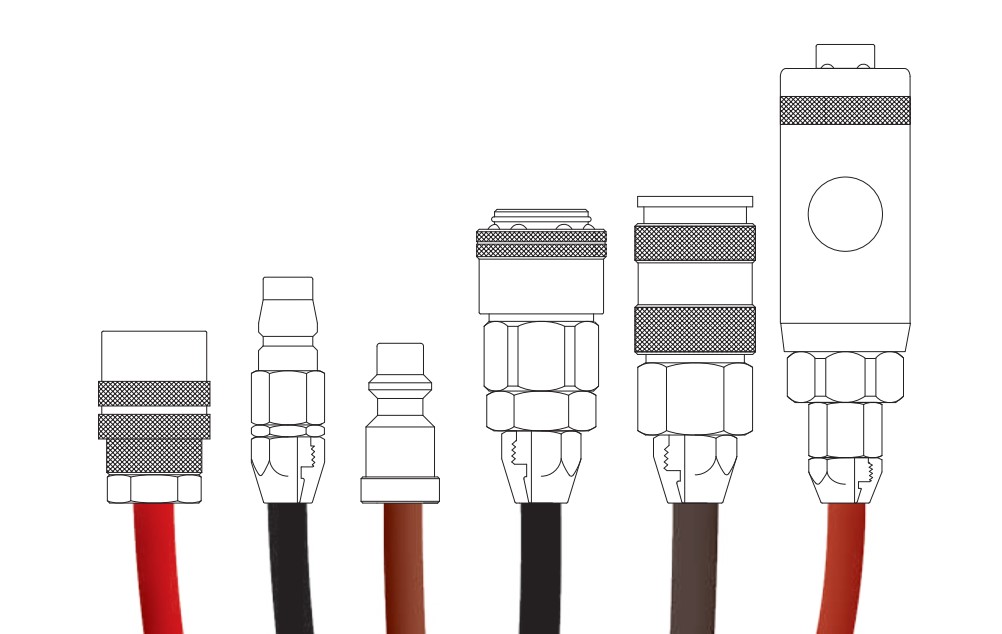

Быстроразъемные муфты серии OC (OC STYLE)
|
Модель
|
Тип соединения (Применение)
|
L (мм)
|
A (мм)
|
T (Резьба)
|
H (HEX)
|
ØB (мм)
|
ØT (мм)
|
|---|---|---|---|---|---|---|---|
|
OC20M
|
1/4″ Наружная резьба
|
44.3
|
11
|
1/4 PT
|
22
|
8
|
—
|
|
OC30M
|
3/8″ Наружная резьба
|
45.8
|
12.5
|
3/8 PT
|
22
|
11
|
—
|
|
OC40M
|
1/2″ Наружная резьба
|
47.3
|
14
|
1/2 PT
|
22
|
14
|
—
|
|
OC20F
|
1/4″ Внутренняя резьба
|
43
|
11
|
1/4 PT
|
22
|
—
|
—
|
|
OC30F
|
3/8″ Внутренняя резьба
|
45.6
|
12.5
|
3/8 PT
|
22
|
—
|
—
|
|
OC40F
|
1/2″ Внутренняя резьба
|
48
|
14
|
1/2 PT
|
24
|
—
|
—
|
|
OC20H
|
1/4″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
4
|
7
|
|
OC25H
|
5/16″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
5.7
|
9
|
|
OC30H
|
3/8″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
7
|
10.5
|
|
OC40H
|
1/2″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
9.5
|
13.5
|

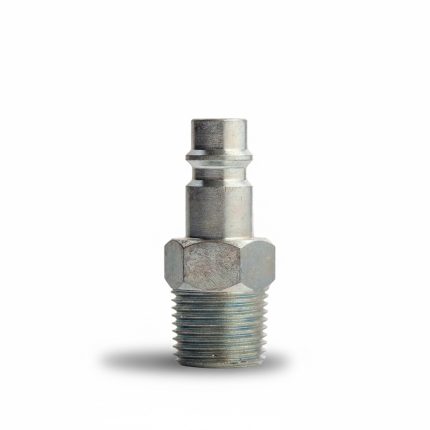

Штекеры серии OP (совместимые с муфтами OC)
|
Модель
|
Тип соединения
|
L (мм)
|
A (мм)
|
T (Резьба)
|
ØB (мм)
|
Примечание
|
|---|---|---|---|---|---|---|
|
OP20M
|
1/4″ Наружная резьба
|
36
|
11
|
1/4 PT
|
8
|
—
|
|
OP30M
|
3/8″ Наружная резьба
|
38.5
|
12.5
|
3/8 PT
|
11
|
—
|
|
OP40M
|
1/2″ Наружная резьба
|
41
|
14
|
1/2 PT
|
14
|
—
|
|
OP20F
|
1/4″ Внутренняя резьба
|
33.5
|
11
|
1/4 PT
|
—
|
—
|
|
OP30F
|
3/8″ Внутренняя резьба
|
37
|
12.5
|
3/8 PT
|
—
|
—
|
|
OP40F
|
1/2″ Внутренняя резьба
|
41
|
14
|
1/2 PT
|
—
|
—
|
|
OP20H
|
1/4″ Шланг
|
46
|
21
|
—
|
4
|
ØT=7 мм
|
|
OP25H
|
5/16″ Шланг
|
46
|
21
|
—
|
5.7
|
ØT=9 мм
|
|
OP30H
|
3/8″ Шланг
|
48
|
23
|
—
|
7
|
ØT=10.5 мм
|
|
OP40H
|
1/2″ Шланг
|
51
|
28
|
—
|
9.5
|
ØT=13.5 мм
|
|
OP20P
|
5мм * 8мм (PU трубка)
|
38.5
|
13
|
—
|
4
|
Цанговое соединение
|
|
OP30P
|
6.5мм * 10мм
|
44
|
18.5
|
—
|
5
|
Цанговое соединение
|
|
OP40P
|
8мм * 12мм
|
45.5
|
20
|
—
|
6.5
|
Цанговое соединение
|
Часто задаваемые вопросы (FAQ)
Что такое муфта БРС OC20M?
Это латунная быстроразъемная муфта европейской серии OC STYLE с наружной резьбой 1/4″ PT и подключением «одно касание» (one touch).
Какое максимальное давление выдерживает OC20M?
300 PSI (примерно 20 бар). Подходит для большинства пневматических систем.
В чём отличие OC от японской серии NC?
Серия OC — европейская система (European Style) с one touch подключением. Серия NC — японская (Traditional Style) с two touch фиксацией.
С какими штекерами совместима муфта OC20M?
Со штекерами серии OP (европейская система). Например, OP20M для 1/4″.
Можно ли использовать OC20M вместо стальной муфты?
Да, латунь часто предпочтительнее благодаря лучшей коррозионной стойкости, особенно во влажных условиях.
Резьба 1/4 PT совместима с NPT?
Нет. PT (55°) и NPT (60°) имеют разный угол профиля и не являются взаимозаменяемыми.
