Полиуретановая трубка 10×6.5 мм SHPI — пневматическая PU трубка
2
People watching this product now!
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
Сводная сравнительная таблица
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Подробное описание по каждому материалу
Полиуретан (PU / PUR)
Стандартный выбор для пневматики
Наиболее распространённый материал в пневмоавтоматике. Сочетает исключительную гибкость с хорошей прочностью на разрыв и устойчивостью к истиранию. Доступен в жёстком (PUR-hard) и мягком (PUR-soft) вариантах, широкий выбор цветов по RAL.
Давление (+23°C, Ø6)до 16 бар
Давление (Ø8)до 12 бар
Рабочая температура−40 … +60 °C
Мин. радиус изгиба~4 × Ø нар.
Плотность1.1–1.25 г/см³
Прочность на разрыв40–55 МПа
Твёрдость80–98 Shore A
Удлинение при разрыве350–450%
FDA-контакт
Спец. марки
Топливо / масла
Средняя
Кислоты
Слабая
Щёлочи
Средняя
Гидролиз
Чувствителен
UV-стойкость
Слабая
Типичные применения:
✔ Преимущества
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
✘ Недостатки
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Инженерный полимер для высоких давлений
PA12 — наиболее предпочтителен в промышленных пневмосистемах: меньше впитывает влагу, чем PA6, лучше стоек к низким температурам. PA11 — биоосновного происхождения (касторовое масло), экологичен. PA6 — самый жёсткий из трёх.
Давление (PA12, Ø6)до 25 бар
Давление (PA6, Ø6)до 20 бар
Рабочая температура−40 … +100 °C
Мин. радиус изгиба~8 × Ø нар.
Плотность (PA12)1.01–1.05 г/см³
Прочность на разрыв45–60 МПа
Твёрдость72–78 Shore D
Влагопоглощение PA120.25% (PA6: 2.5%)
FDA-контакт
Да (PA12 / PA11)
Топливо / масла
Высокая
Кислоты
Средняя
Щёлочи
Средняя
Гидролиз
Хорошая
UV-стойкость
Хорошая
Типичные применения:
✔ Преимущества
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
✘ Недостатки
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Экономичный выбор для воды и химии
LDPE (низкая плотность) — мягкий и гибкий. HDPE (высокая плотность) — жёсткий, с лучшими механическими характеристиками. Оба химически инертны к большинству водных сред. Стандарт для систем водоснабжения и ирригации.
Давление (LDPE, Ø6)до 10 бар
Давление (HDPE, Ø6)до 16 бар
Темп. (LDPE)−30 … +60 °C
Темп. (HDPE)−50 … +80 °C
Плотность (LDPE)0.91–0.94 г/см³
Плотность (HDPE)0.94–0.97 г/см³
Мин. радиус изгиба LDPE~5 × Ø нар.
Влагопоглощение< 0.01%
FDA-контакт
Да (пищ. марки)
Топливо / масла
Слабая
Кислоты
Высокая
Щёлочи
Высокая
Гидролиз
Отличная
UV (со стабил.)
Средняя
Типичные применения:
✔ Преимущества
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
✘ Недостатки
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная химическая стойкость
Фторполимеры — чемпионы по химической инертности. PTFE — жёсткий, непрозрачный. PFA — более гибкий, прозрачный, сваривается. FEP — промежуточный, хорошая прозрачность. Коэффициент трения 0.04 — самый низкий среди полимеров.
Давление (PFA, Ø6)до 20 бар
Давление (FEP, Ø6)до 16 бар
Темп. (PTFE)−60 … +260 °C
Темп. (PFA / FEP)−60 … +200 / +150 °C
Плотность (PTFE)2.14–2.20 г/см³
Коэф. трения0.04 (наименьший)
ПрозрачностьPFA/FEP — прозрачные
Влагопоглощение< 0.01%
FDA / USP
FDA + USP Class VI
Топливо / масла
Универсальная
Кислоты
Все (кроме F₂)
Щёлочи
Универсальная
Гидролиз
Отличная
UV-стойкость
Отличная
Типичные применения:
✔ Преимущества
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
✘ Недостатки
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Прозрачность и доступность
Пластифицированный PVC — мягкий, прозрачный, дешёвый. Жёсткий PVC (uPVC) — для давления. Прозрачность позволяет визуально контролировать поток. Внимание: при горении выделяет токсичный HCl.
Давление (пласт., Ø6)до 10–12 бар
Давление (жёсткий, Ø6)до 16 бар
Рабочая температура−10 … +60 °C
Мин. радиус изгиба~6 × Ø нар.
Плотность1.20–1.45 г/см³
Прочность на разрыв20–50 МПа
ПрозрачностьВысокая
Влагопоглощение0.04–0.4%
FDA-контакт
Спец. марки
Топливо / масла
Слабая
Кислоты (разб.)
Хорошая
Щёлочи
Хорошая
Гидролиз
Хорошая
UV-стойкость
Слабая (хрупкость)
Типичные применения:
✔ Преимущества
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
✘ Недостатки
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
Медицина, пища, высокие температуры
Биологически инертны, выдерживают автоклавирование (+121–134°C), сохраняют гибкость при экстремальных температурах. Высокая газопроницаемость важна в биореакторах и перистальтических насосах.
Давление (Ø6)до 8–10 бар
Рабочая температура−60 … +180 °C
Пиковая температурадо +200 °C
Мин. радиус изгиба~4 × Ø нар.
Плотность1.10–1.25 г/см³
Твёрдость20–80 Shore A
ГазопроницаемостьВысокая
Автоклавирование+121 … +134 °C
FDA / USP
FDA + USP Class VI
Топливо / масла
Слабая
Кислоты
Средняя (разб.)
Щёлочи
Средняя
UV / Озон
Отличная
Автоклав
Да
Типичные применения:
✔ Преимущества
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
✘ Недостатки
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Описание

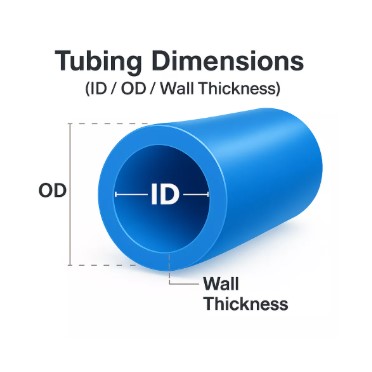

◦ Внешний диаметр (Tube OD): 10.0 мм.
◦ Внутренний диаметр (Tube ID): 6.5 мм.
◦ Толщина стенки: 1.75 мм.
Характеристики US98A1065:
• Температурный режим:
◦ Согласно характеристикам фитингов для данных трубок: от 0°C до 60°C.
◦ Согласно этикеткам на упаковке готовой продукции: от -20°C до +70°C.
Особенности применения:
• Совместимость: Данная трубка идеально подходит для использования с быстроразъемными фитингами серий PC, POC, PL, PT и других моделей системы «one-touch», имеющих цанговый зажим под 6 мм.
• Свойства: Полиуретан обладает высокой гибкостью и устойчивостью к износу. Трубки SHPI часто поставляются в различных цветовых вариантах (синий, желтый, красный, черный и др.) для удобства маркировки пневматических линий.
Особенности и преимущества:
• Высокая гибкость: Позволяет прокладывать трубки с малым радиусом изгиба, что удобно в условиях ограниченного пространства.
• Стабильность размеров: Обеспечивает надежную герметизацию при использовании с быстроразъемными фитингами.
• Износостойкость: Обладает отличной устойчивостью к истиранию и долговечностью при многократных изгибах.
• Гладкая поверхность: Устойчива к накоплению пыли, что помогает поддерживать чистоту пневматических линий.
Области применения:
• Общие промышленные пневматические системы.
• Оборудование для автоматизации.
• Пневматический инструмент и манипуляторы (pick-and-place).
• Сложные трассы в ограниченном пространстве.
• Среды с низкими температурами, где требуется сохранение эластичности трубки.
Для трубок с внешним диаметром 10 мм показатели рабочего давления и давления разрыва напрямую зависят от толщины стенки (внутреннего диаметра) и типа конструкции (стандартная или армированная). Согласно источникам, все значения указаны для стандартной температуры 23°C (73°F).
1. Стандартные полиуретановые трубки (внешний диаметр 10 мм)
Для обычных PU трубок серии US давление разрыва ровно в 3 раза выше максимального рабочего давления:
• Трубка 10.0 x 6.5 мм (стенка 1.75 мм):
◦ Рабочее давление: 14 бар.
◦ Давление разрыва: 42 бар.
• Трубка 10.0 x 7.0 мм (стенка 1.50 мм):
◦ Рабочее давление: 11 бар.
◦ Давление разрыва: 33 бар.
• Трубка 10.0 x 7.5 мм (стенка 1.25 мм):
◦ Рабочее давление: 9 бар.
◦ Давление разрыва: 27 бар.
• Трубка 10.0 x 8.0 мм (стенка 1.00 мм):
◦ Рабочее давление: 8 бар.
◦ Давление разрыва: 24 бар.
2. Армированные шланги (внутренний диаметр 10 мм)
Если речь идет об армированном шланге (Pu Braid), например, используемом в катушках серии HR04, то при внутреннем диаметре 10 мм запас прочности выше — давление разрыва в 4 раза больше рабочего:
• Рабочее давление: 15 бар.
• Давление разрыва: 60 бар.
Итог: У стандартных 10-миллиметровых трубок давление разрыва превышает рабочее в 3 раза. При этом, чем тоньше стенка трубки, тем ниже оба этих показателя. В случае с армированными шлангами разница между рабочим давлением и давлением разрыва достигает 4-кратного значения.
