OP20P представляет собой ответный штекер (ниппель) из серии OP STYLE, который относится к европейской системе (EUROPEAN System). Этот штекер специально разработан для использования с быстроразъемными муфтами серии OC.

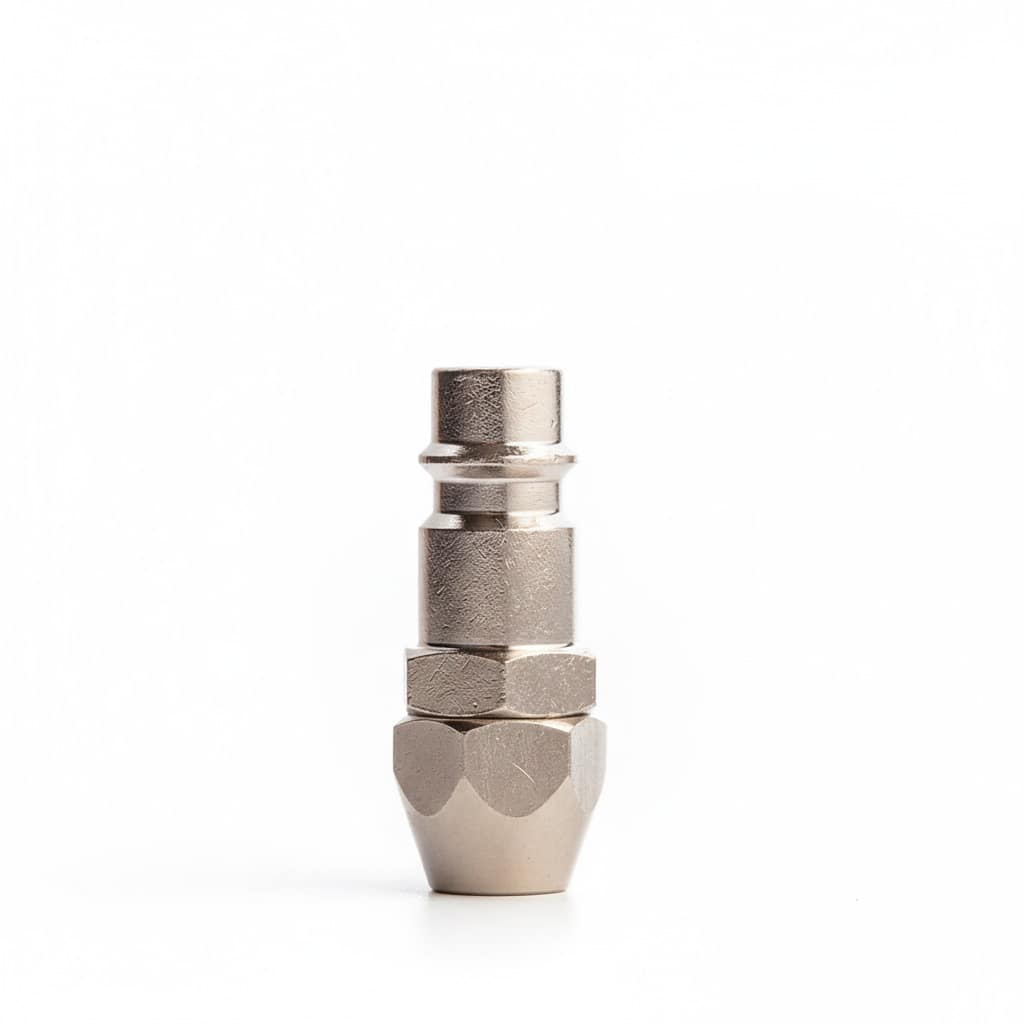

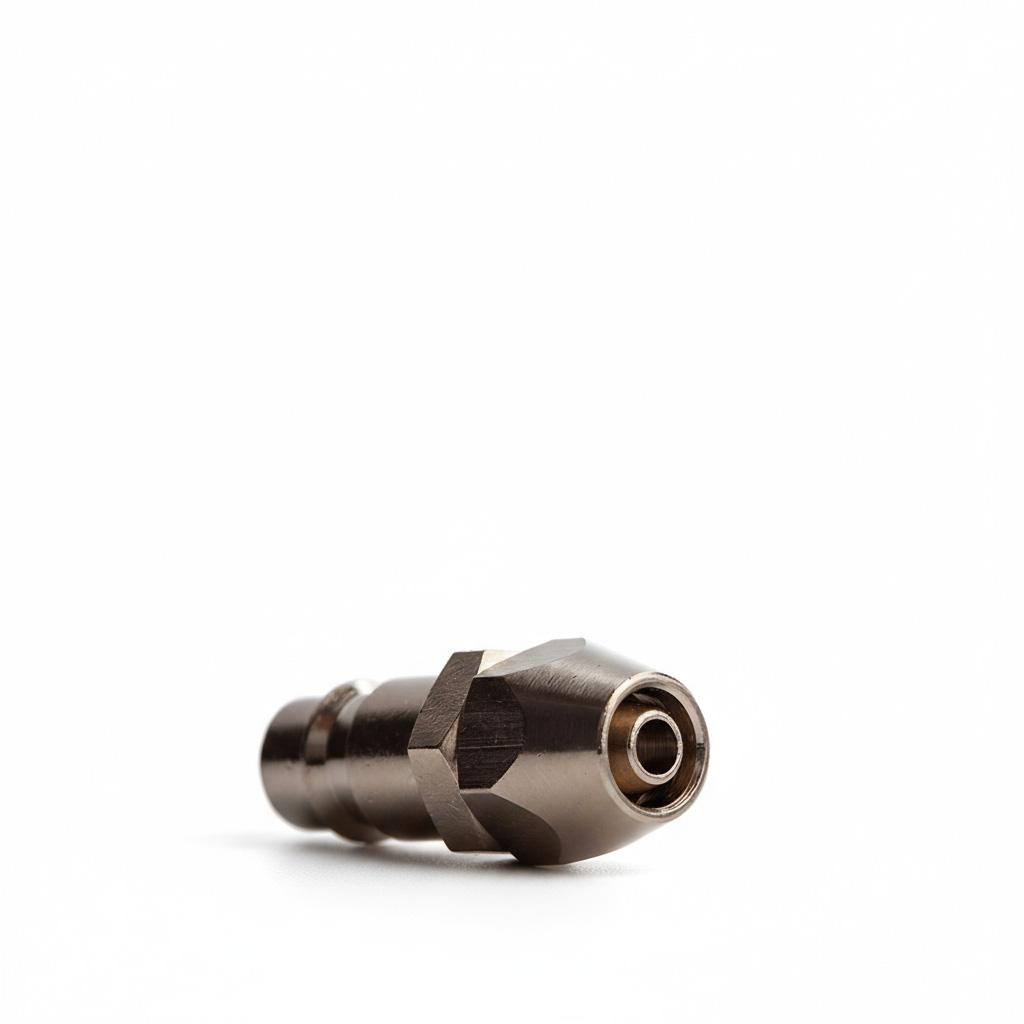

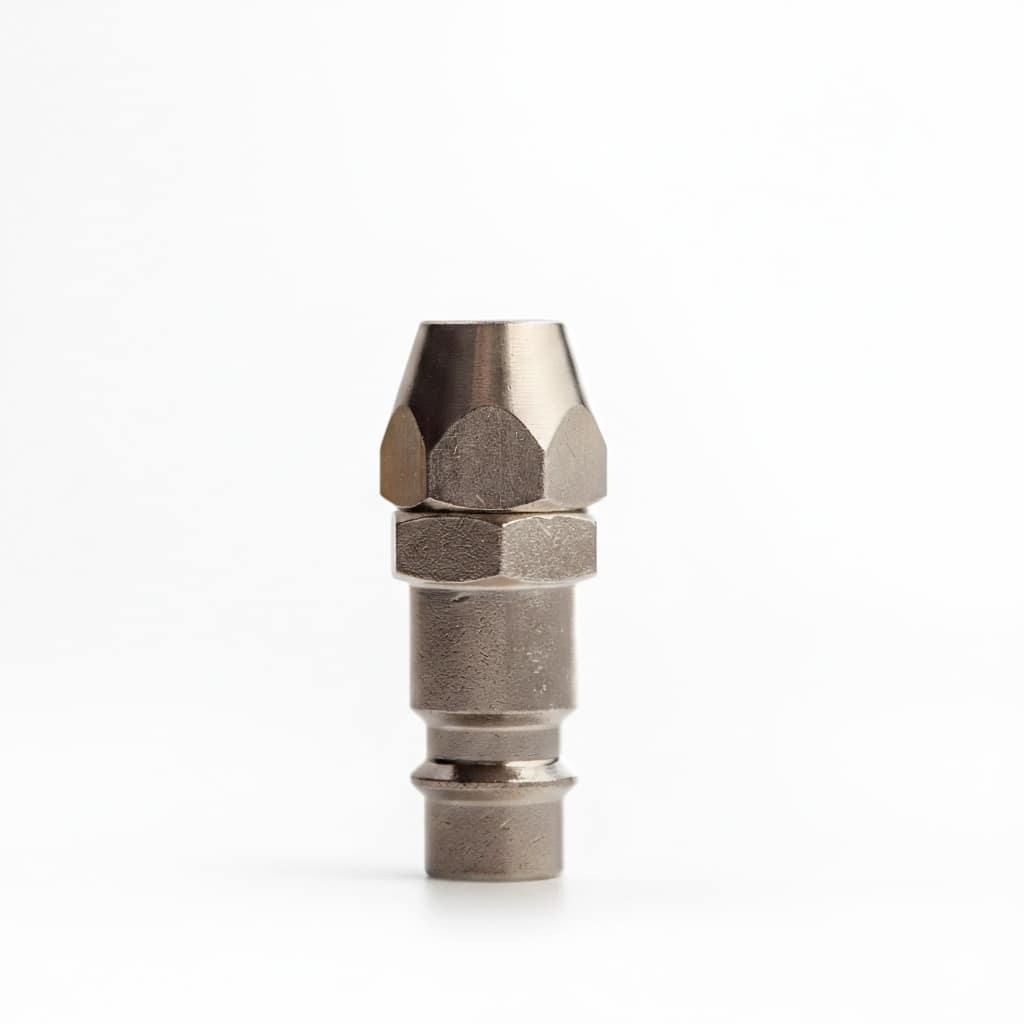

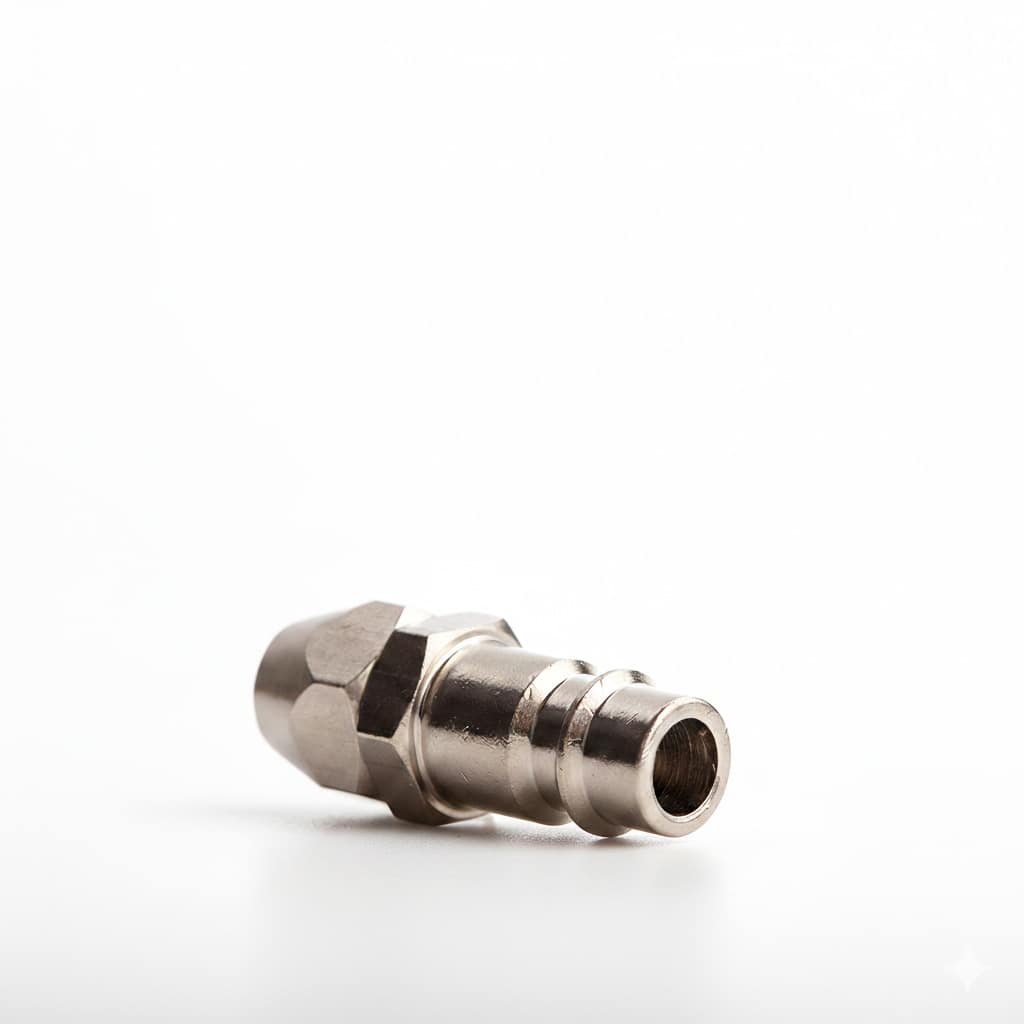

Штекер OP20P — это латунный ниппель (plug) европейской серии OP STYLE с цанговым соединением «одно касание» (one touch). Предназначен для прямого быстрого подключения полиуретановой (PU) трубки размером 5 мм × 8 мм к быстроразъемным муфтам серии OC.

Штекер обеспечивает надёжное и герметичное соединение, высокую пропускную способность и удобство использования в пневматических системах. Материал — латунь, максимальное рабочее давление — 300 PSI.

Add to wishlist

6 People watching this product now!

Описание

Описание

Характеристики

• Тип устройства: Штекер (Plug) европейского стандарта.

• Применение: Предназначен для прямого соединения с полиуретановой (PU) трубкой размером 5 мм * 8 мм.

• Тип соединения: Цанговое соединение («одно касание»), позволяющее быстро закрепить трубку.

• Материал: Латунь (согласно общим спецификациям европейской системы в источнике).

• Максимальное рабочее давление: 300 PSI.

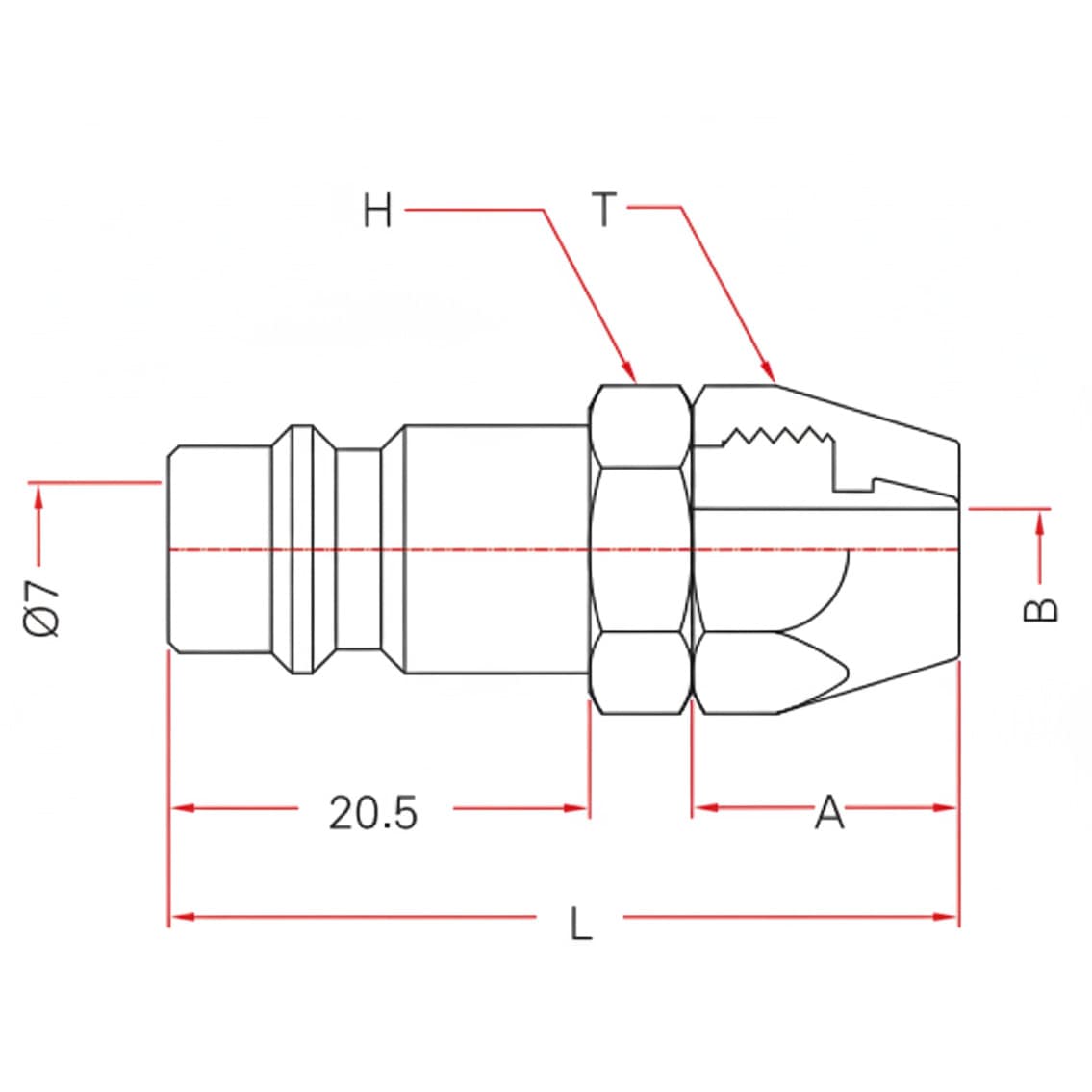

Технические размеры (мм):

• L (общая длина): 38,5 мм.

• H (HEX, размер под ключ): 14 мм.

• A (длина зажимной части): 13 мм.

• ØB (внутренний диаметр): 4 мм.

Точные аналоги штекера (ниппеля) SHPI OP20P (для PU трубки 5×8 мм, European Style / OP Style)

Бренд	Артикул / Серия
AirTAC	OP20P или аналог European Plug 5×8 мм
SMC	KK13P-01MS или серия KK (European type plug 5/16″)
Festo	NPKA-N-G1/4 или серия NPKA/NPKC (plug для 8 мм)
Camozzi	ND20-P или серия ND/OP European plug 5×8 мм
Metal Work	Штекер European Style для трубки 5×8 мм

Примечания:

Все перечисленные штекеры — European Style (OP Style), латунный корпус, цанговое подключение one-touch.
Предназначены для трубки 5×8 мм (наружный Ø8 мм, внутренний Ø5 мм).
Совместимы с муфтами серии OC (OC20M, OC20F и др.).
Рабочее давление: до 20 бар (300 PSI), высокая пропускная способность (massive flow).
Цанговое соединение надёжно фиксирует трубку без дополнительных хомутов.

Особенности и применение:

Данный штекер обеспечивает высокую пропускную способность (massive flow) для систем с корпусом 1/4″ и широко распространен на рынках Европы, России, стран Восточной Европы и в некоторых регионах США.

Ниже представлены таблицы со всеми типоразмерами быстроразъемных соединений серии OC STYLE (европейский стандарт), включая муфты (Couplers) и ответные штекеры (Plugs).

Штекеры серии OP (совместимые с муфтами OC)

Модель	Тип соединения	L (мм)	A (мм)	T (Резьба)	ØB (мм)	Примечание
OP20M	1/4″ Наружная резьба	36	11	1/4 PT	8	—
OP30M	3/8″ Наружная резьба	38.5	12.5	3/8 PT	11	—
OP40M	1/2″ Наружная резьба	41	14	1/2 PT	14	—
OP20F	1/4″ Внутренняя резьба	33.5	11	1/4 PT	—	—
OP30F	3/8″ Внутренняя резьба	37	12.5	3/8 PT	—	—
OP40F	1/2″ Внутренняя резьба	41	14	1/2 PT	—	—
OP20H	1/4″ Шланг	46	21	—	4	ØT=7 мм
OP25H	5/16″ Шланг	46	21	—	5.7	ØT=9 мм
OP30H	3/8″ Шланг	48	23	—	7	ØT=10.5 мм
OP40H	1/2″ Шланг	51	28	—	9.5	ØT=13.5 мм
OP20P	5мм * 8мм (PU трубка)	38.5	13	—	4	Цанговое соединение
OP30P	6.5мм * 10мм	44	18.5	—	5	Цанговое соединение
OP40P	8мм * 12мм	45.5	20	—	6.5	Цанговое соединение

Быстроразъемные муфты серии OC (OC STYLE)

Модель	Тип соединения (Применение)	L (мм)	A (мм)	T (Резьба)	H (HEX)	ØB (мм)	ØT (мм)
OC20M	1/4″ Наружная резьба	44.3	11	1/4 PT	22	8	—
OC30M	3/8″ Наружная резьба	45.8	12.5	3/8 PT	22	11	—
OC40M	1/2″ Наружная резьба	47.3	14	1/2 PT	22	14	—
OC20F	1/4″ Внутренняя резьба	43	11	1/4 PT	22	—	—
OC30F	3/8″ Внутренняя резьба	45.6	12.5	3/8 PT	22	—	—
OC40F	1/2″ Внутренняя резьба	48	14	1/2 PT	24	—	—
OC20H	1/4″ Шланг (елочка)	58.3*	—	—	22	4	7
OC25H	5/16″ Шланг (елочка)	58.3*	—	—	22	5.7	9
OC30H	3/8″ Шланг (елочка)	58.3*	—	—	22	7	10.5
OC40H	1/2″ Шланг (елочка)	58.3*	—	—	22	9.5	13.5

Часто задаваемые вопросы (FAQ)

Для какой трубки подходит штекер OP20P?

Для полиуретановой (PU) трубки размером 5 мм × 8 мм с цанговым креплением.

С какими муфтами совместим штекер OP20P?

Со всеми муфтами серии OC (европейская система): OC20M, OC20F и др.

Какое максимальное давление выдерживает OP20P?

300 PSI (примерно 20 бар). Подходит для большинства пневматических систем автосервисов и промышленности.

В чём отличие OP20P от OP20M?

OP20P — для PU трубки 5×8 мм (цанговое соединение), OP20M — с наружной резьбой 1/4″ PT.

Можно ли использовать OP20P с японскими муфтами серии NC?

Нет. Штекеры OP предназначены только для европейской системы OC. Для NC используйте штекеры серии OP (японской совместимости) или соответствующие модели.

Нужен ли хомут для фиксации трубки на OP20P?

Нет. Цанговое соединение надёжно фиксирует трубку без дополнительных хомутов.

1/4 PT (Pipe Thread) — это обозначение конической трубной резьбы японского стандарта JIS (эквивалентна ISO R, Rc), используемой для герметичных соединений, часто в пневматических системах. Это не то же самое, что NPT (американский стандарт). Угол профиля резьбы PT составляет 55°, а конусность — 1:16.

Основные характеристики резьбы 1/4 PT:

Тип: Трубная коническая (конусная) резьба.
Номинальный размер: 1/4 дюйма.
Угол профиля: 55 градусов.
Применение: Соединение труб, фитингов, пневмоинструмента (например, в мини-масленках).
Совместимость: Часто путают с NPT (60°), но они не взаимозаменяемы из-за разного угла профиля и конусности.
