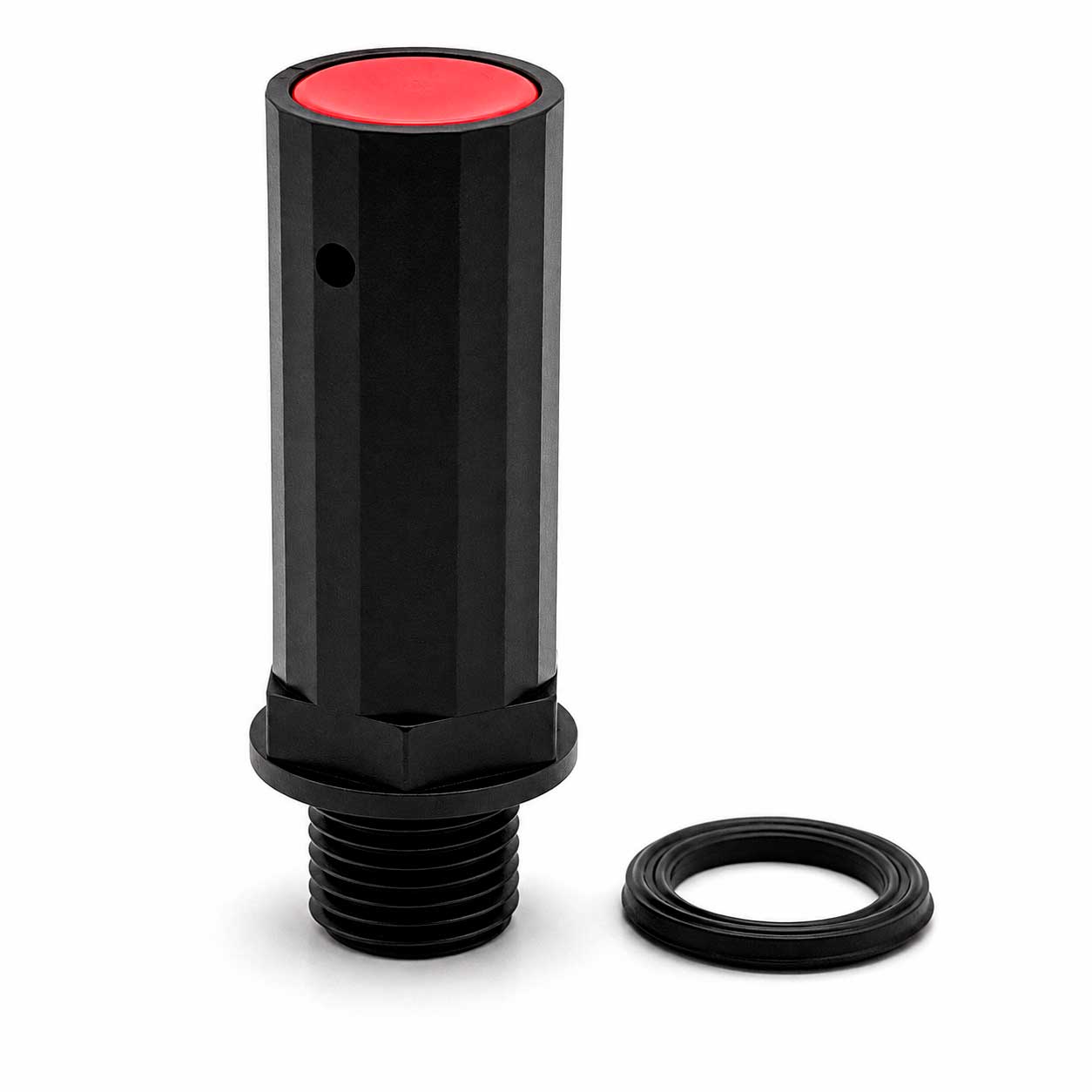

Сапун для воздушного компрессора Aircast LB-50, LB-75 (M16×1,5, 59 мм) — вентиляционный клапан

Технические характеристики

💡 Совет эксперта: несмотря на увеличенную (по сравнению с бытовыми моделями R1/4″) резьбу M16×1,5, сапун 21166001 всё равно является расходной деталью — при интенсивной эксплуатации станций СБ4/Ф-270, СБ4/Ф-500 рекомендуется держать его в резерве, чтобы не простаивать при обслуживании.

Конструктивные особенности

Резьба M16×1,5 — метрическая, цилиндрическая, применяется на компрессорных головках LH20-2 и всей линейке LB40-2/LB50/LB75, а также на LT100. Диаметр корпуса 23 мм и длина 59 мм заметно больше, чем у бытовых пластиковых сапунов R1/4″ (44 мм) — это связано с более крупным объёмом картера и более высоким тепловыделением промышленных поршневых блоков этого класса. Внутри корпуса расположен лабиринт с фильтрующей вставкой, задерживающей масляный туман и крупную пыль, а обратный ход воздуха при остывании фильтруется от пыли и грязи. Высота резьбовой части 10 мм обеспечивает надёжную посадку в горловину без риска перекоса при затяжке.

Рекомендации по установке

1. Остановите компрессор, дождитесь остывания картера (ниже +40 °C).
2. Отверните старый или изношенный сапун ключом подходящего размера (обычно рожковый ключ на грани корпуса).
3. Очистите резьбу горловины M16×1,5 от старого герметика, нагара и остатков масла.
4. На резьбу нового сапуна нанесите 2–3 витка ленты ФУМ либо используйте штатную паронитовую прокладку, если она предусмотрена конструкцией головки.
5. Заверните сапун от руки до упора, затем доверните ключом ещё на 1/4–1/2 оборота — не перетягивайте, чтобы не повредить резьбу картера.
6. Запустите компрессор и проверьте место посадки на масляные подтёки после 10–15 минут работы под нагрузкой.

Совместимость и аналоги

Деталь с оригинальным номером 21166001 устанавливается на поршневые блоки Remeza/Aircast LH20-2, LB40-2, LB50, LB75, LT100, а также на компрессорные станции на их базе: СБ4/С-100, СБ4/Ф-270, СБ4/Ф-500, ПКП LB 550-10-100/270, ПКП LB 750-10-100/270/500, ПКП W 1520-10-500T. Тот же сапун применяется под марками CAT, General Force и Лидер (Air Force), выпускающими компрессоры на идентичных поршневых блоках.

⚠️ Важно при подборе: не путайте этот сапун с моделями меньшего типоразмера — R1/4″ (12,7 мм, длина 44 мм) для бытовых компрессоров или R3/8″ (15,5 мм) для компрессорных головок другого семейства. Резьба M16×1,5 метрическая, а R1/4″ и R3/8″ — конические дюймовые; они физически не взаимозаменяемы без переходника.

Частые ошибки при установке

• Установка глухой заглушки вместо сапуна — приводит к росту давления в картере и выдавливанию масла через сальники в течение первого часа работы.
• Путаница резьбы M16×1,5 с R3/8″ или R1/4″ — деталь не закручивается до конца или проваливается в горловину.
• Игнорирование засорения фильтра — забитый сапун создаёт то же избыточное давление, что и глухая заглушка, с тем же результатом — выброс масла через сальники.
• Перетяжка при монтаже — риск сорвать резьбу в самой горловине картера, что намного дороже замены сапуна.
• Установка сапуна без прокладки/ленты ФУМ на негерметичной посадке — постепенный подтёк масла по резьбе при вибрации станции.

Практические примеры применения

• Компрессорные станции СБ4/Ф-270, СБ4/Ф-500 на СТО и в мастерских — плановая замена сапуна при ТО каждые 500–800 моточасов.
• Промышленные компрессоры Aircast LT100 на производстве — повышенная нагрузка и температура требуют контроля состояния сапуна каждые 2–3 месяца.
• Компрессоры для деревообработки и мебельного производства — древесная пыль ускоряет засорение фильтра, рекомендуется чаще проверять продуваемость.
• Резервный ЗИП для компрессорных станций непрерывного цикла — сапун держат в наличии, чтобы не останавливать производство при внезапном выходе детали из строя.

Экспертное мнение

Виталий Болучевски, Acvatron SRL, инженер по компрессорному оборудованию

«Сапун 21166001 на M16×1,5 — деталь, о которой чаще всего забывают до момента, пока она не сломается. В условиях Молдовы, где многие станции СБ4/Ф-270 и Aircast LB-75 работают в мастерских с высокой запылённостью, я рекомендую клиентам проверять сапун при каждой замене масла — просто продуть его ртом. Если чувствуется сильное сопротивление или он не пропускает воздух совсем — деталь пора менять. Это недорогая деталь, но её отказ приводит к выдавливанию масла через сальники коленвала, а это уже совсем другой по стоимости ремонт.»

FAQ

Подойдёт ли этот сапун для винтового компрессора? Нет. Винтовые компрессоры используют сапун с обратным клапаном на давление 4–8 бар в замкнутом масляном контуре. Данная модель предназначена только для поршневых блоков LH20-2, LB40-2, LB50, LB75 и LT100 с атмосферным давлением в картере.

Чем отличается этот сапун от модели R1/4″ 44 мм? Резьба разная: M16×1,5 (метрическая цилиндрическая) против R1/4″ (коническая дюймовая). Данная модель крупнее (диаметр 23 мм, длина 59 мм) и рассчитана на промышленные поршневые блоки LB40-2/LB50/LB75/LT100, а не на компактные бытовые компрессоры.

Подходит ли деталь для компрессоров CAT и General Force? Да, эти бренды используют идентичные поршневые блоки Remeza/Aircast, поэтому сапун 21166001 полностью совместим.

Как часто нужно менять сапун? Рекомендуемый интервал — при каждом плановом ТО (замена масла), обычно каждые 500–800 моточасов, либо раньше при повышенной запылённости или явном засорении.
