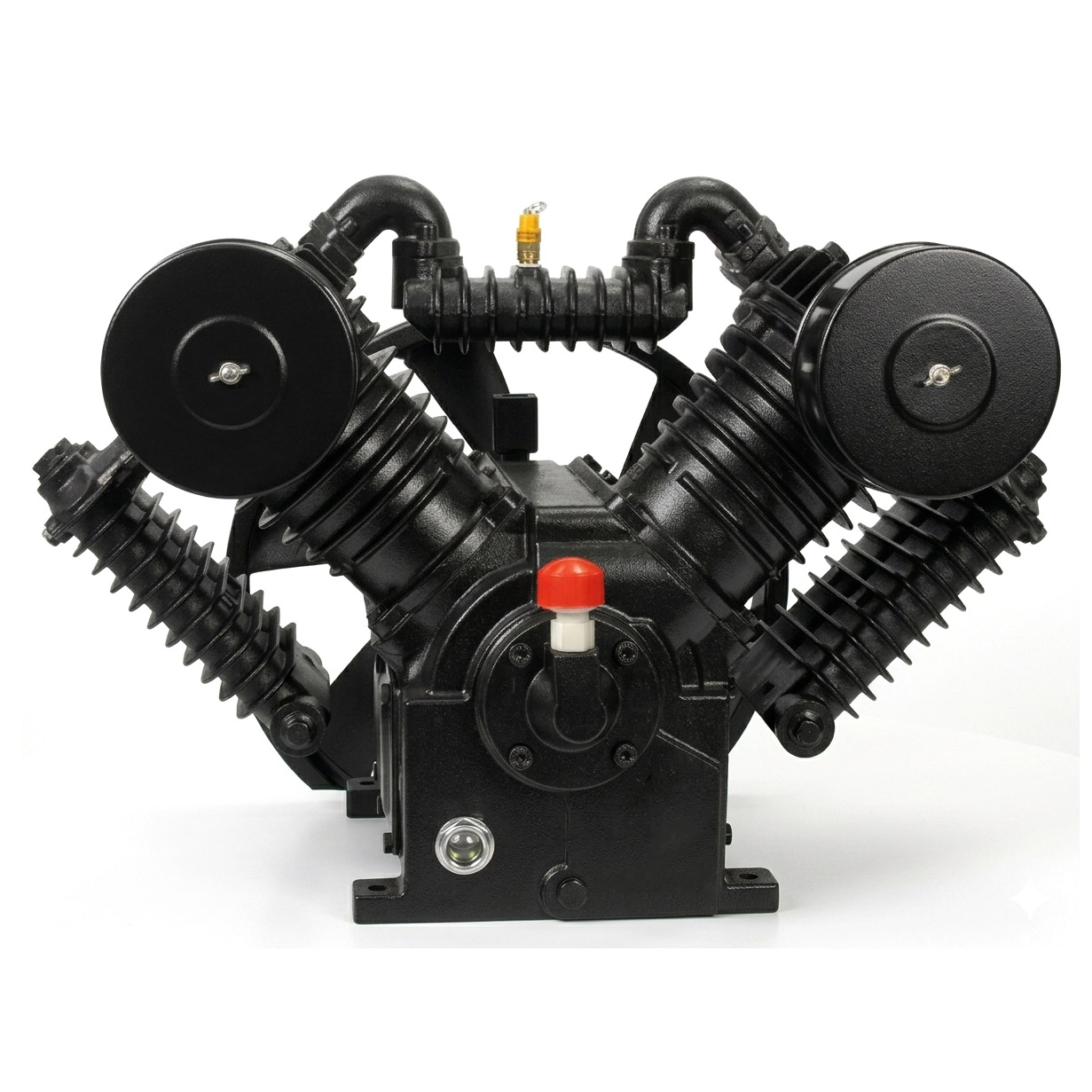

Поршневой блок 4V-1,05/12,5 — 4 поршня, 2 ступени, 12,5 бар, 1050 л/мин

13.500,00 MDL

Поршневой блок 4V-1,05/12,5 — это профессиональная двухступенчатая компрессорная головка с 4 поршнями, предназначенная для стационарных поршневых компрессоров. Устройство обеспечивает сжатие воздуха до 12,5 бар при эффективной производительности 1050 л/мин и предназначено для ресиверов объёмом 300–500 литров. Благодаря чугунной конструкции и активному охлаждению блок идеален для интенсивной промышленной эксплуатации, где требуется стабильное высокое давление и минимальное время простоя.

6 People watching this product now!
Описание

1. Назначение и принцип работы

Принцип работы основан на поэтапном (двухступенчатом) сжатии воздуха. В первой ступени (два цилиндра большего диаметра) воздух забирается из атмосферы и сжимается до промежуточного давления. После этого он проходит через промежуточный охладитель (змеевик), где снижается его температура, и поступает во вторую ступень (два цилиндра меньшего диаметра) для доведения давления до финальных 12,5 бар. Такая схема минимизирует тепловые потери, повышает общий коэффициент полезного действия (КПД) и снижает нагрузку на электродвигатель.

2. Технические характеристики

Параметр Значение
Модель 4V-1,05/12,5
Тип оборудования Поршневой компрессорный блок (головка)
Конфигурация цилиндров 4 цилиндра, V-образное расположение
Количество ступеней сжатия 2 ступени
Производительность на входе (дебит) 1050 л/мин
Максимальное рабочее давление 12,5 бар
Рекомендуемая мощность электромотора 7,5 кВт (10 л.с.)
Скорость вращения вала 760 об/мин ⚠️
Диаметр поршней / гильз Уточняется по спецификации конкретной партии ⚠️
Тип смазки Масляная (разбрызгиванием)
Объём заправляемого масла ⚠️ Требуется сверка по паспорту (ориентировочно 1.8–2.2 л)

⚠️ Некоторые физико-технические параметры (точный диаметр гильз, объем масла и шаг резьбы под сапун) зависят от партии поставки завода MZB; перед монтажом сверяйте данные по заводскому техпаспорту.

3. Конструктивные особенности

Расшифровка артикула и маркировки

  • 4V — четырехцилиндровый компрессорный блок с V-образной схемой расположения цилиндров.
  • 1,05 — номинальная производительность (расход воздуха) в кубических метрах в минуту 1050 л/мин.
  • 12,5 — максимальное рабочее давление на выходе в барах.

Конструктивные решения

  • V-образный блок из высокопрочного чугуна: обеспечивает превосходный теплоотвод, устойчивость к механическим деформациям и увеличенный ресурс гильз по сравнению с алюминиевыми аналогами.
  • Двухступенчатая архитектура: разделение процесса сжатия на два этапа исключает перегрев клапанных пластин и гарантирует стабильную работу на повышенном давлении (до 12,5 бар).
  • Массивный маховик-вентилятор: лопасти шкива создают мощный направленный поток воздуха, эффективно обдувающий оребренные поверхности цилиндров и головок.
  • Усиленный коленчатый вал и шатуны: рассчитаны на передачу крутящего момента от двигателя мощностью 7,5 кВт в режиме интенсивных циклических нагрузок.
  • Эффективная система фильтрации: входящие воздушные фильтры задерживают пыль и мелкодисперсные абразивные частицы, защищая зеркало цилиндров.

4. Рекомендации по монтажу

  • Установка на раму/ресивер: Монтируйте блок исключительно на ровную, горизонтальную площадку ресивера (рекомендуемый объем — от 300 до 500 литров) через демпфирующие резиновые подушки для гашения вибрации.
  • Соосность шкивов: Контролируйте строгую параллельность вала электродвигателя и вала компрессорного блока. Перекос ременной передачи приводит к быстрому износу ремней и повышенной нагрузке на подшипники.
  • Подключение пневмолинии и резьбовых соединений:
    • Соединения с цилиндрической трубной резьбой BSPP (G) уплотняйте исключительно плоскими прокладками (паронитовыми, медными или фторопластовыми), без использования ФУМ-ленты.
    • При наличии конической резьбы BSPT (R) допускается применение качественной ФУМ-ленты или анаэробного герметика.
  • Первый запуск и обкатка: Перед пуском залейте минеральное компрессорное масло (например, класса SAE 40) до уровня по центру смотрового глазка. Первый запуск производите в течение 10–15 минут в холостом режиме (без давления в ресивере).

5. Аналоги и сравнение

Модель блока / компрессора Производительность Давление Мощность мотора Особенности применения
4V-1,05/12,5 (текущая модель) 1050 л/мин 12,5 бар 7,5 кВт Двухступенчатый, 4 цилиндра, промышленная нагрузка
W-0.9/8 900 л/мин 8,0 бар 5,5 / 7,5 кВт Одноступенчатый блок для стандартных задач до 8 бар
Ремеза СБ4/Ф-500.LT100 / аналоги 1000+ л/мин 10,0–16,0 бар 7,5 кВт Европейские аналоги (требуют сверки присоединительных размеров)

Примечание: Перед заменой или кросс-референсом обязательно сверяйте межосевые монтажные расстояния крепежных отверстий на основании блока и диаметр посадочного вала под шкив.

6. Частые ошибки при эксплуатации

  • Превышение непрерывного времени работы: Эксплуатация блока в режиме 100% непрерывной нагрузки без перерывов на охлаждение (рекомендуемый режим интермиттирования — не более 50% времени под нагрузкой).
  • Использование неподходящего масла: Заливка моторного или отработанного масла вместо специализированного компрессорного приводит к закоксовыванию клапанов и износу колец.
  • Игнорирование чистоты воздушных фильтров: Забитые фильтрующие элементы создают разряжение на входе, вызывают масляное голодание и перегрев второй ступени.
  • Работа на пониженных оборотах двигателя: Использование шкивов несоответствующего диаметра, из-за чего блок не развивает проектные 760 об/мин, нарушая баланс двухступенчатого сжатия.

7. Область применения

  • Грузовой шиномонтаж и автосервисы: Быстрая накачка крупнотоннажных шин (R22.5 и выше) и питание мощного пневмоинструмента (гайковертов 1″).
  • Промышленная пескоструйная обработка: Обеспечение стабильного расхода воздуха и давления для эффективной очистки металлоконструкций и поверхностей от коррозии.
  • Пневматические линии предприятий: Подача сжатого воздуха на пневмопрессы, станки с ЧПУ, зажимные патроны и сборочные линии.
  • Строительные и дорожные работы: Подключение тяжелого пневмооборудования, отбойных молотков и установок для опрессовки труб.

8. Мнение эксперта

«Модель 4V-1,05/12,5 — это рабочая лошадка для тяжелых условий эксплуатации в автосервисах и на производстве. Главное преимущество этого блока — честное двухступенчатое сжатие на 12,5 бар при кубической производительности. Мы рекомендуем строго соблюдать регламент замены масла после первых 50 часов обкатки и следить за натяжением ремней, тогда ресурс блока исчисляется годами бесперебойной работы.»

— Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

9. Часто задаваемые вопросы (FAQ)

  • Какой электродвигатель нужен для этого блока?Рекомендуется трехфазный электродвигатель мощностью 7,5 кВт (10 л.с.) с частотой вращения, обеспечивающей номинальные обороты вала компрессора (760 об/мин).
  • Какое масло заливать и как часто его менять?Используйте специализированное компрессорное минеральное масло. Первую замену выполняйте через 50 часов работы (после обкатки), далее — каждые 200–300 моточасов.
  • Можно ли использовать этот блок для покрасочных работ?Да, производительности в 1050 л/мин хватит для малярных цехов, но систему необходимо дополнить мощным влагоотделителем и рефрижераторным осушителем, так как при двухступенчатом сжатии образуется много конденсата.
  • Какой объем ресивера оптимален под данный блок?Рекомендуется ресивер емкостью от 300 до 500 литров. Меньший объем вызовет слишком частые пуски двигателя, что приведет к перегреву пусковой аппаратуры.
