Ручной пневматический клапан VH211-F02 SMC
Ручной пневматический клапан VH211-F02 SMC: Профессиональное решение для управления потоками

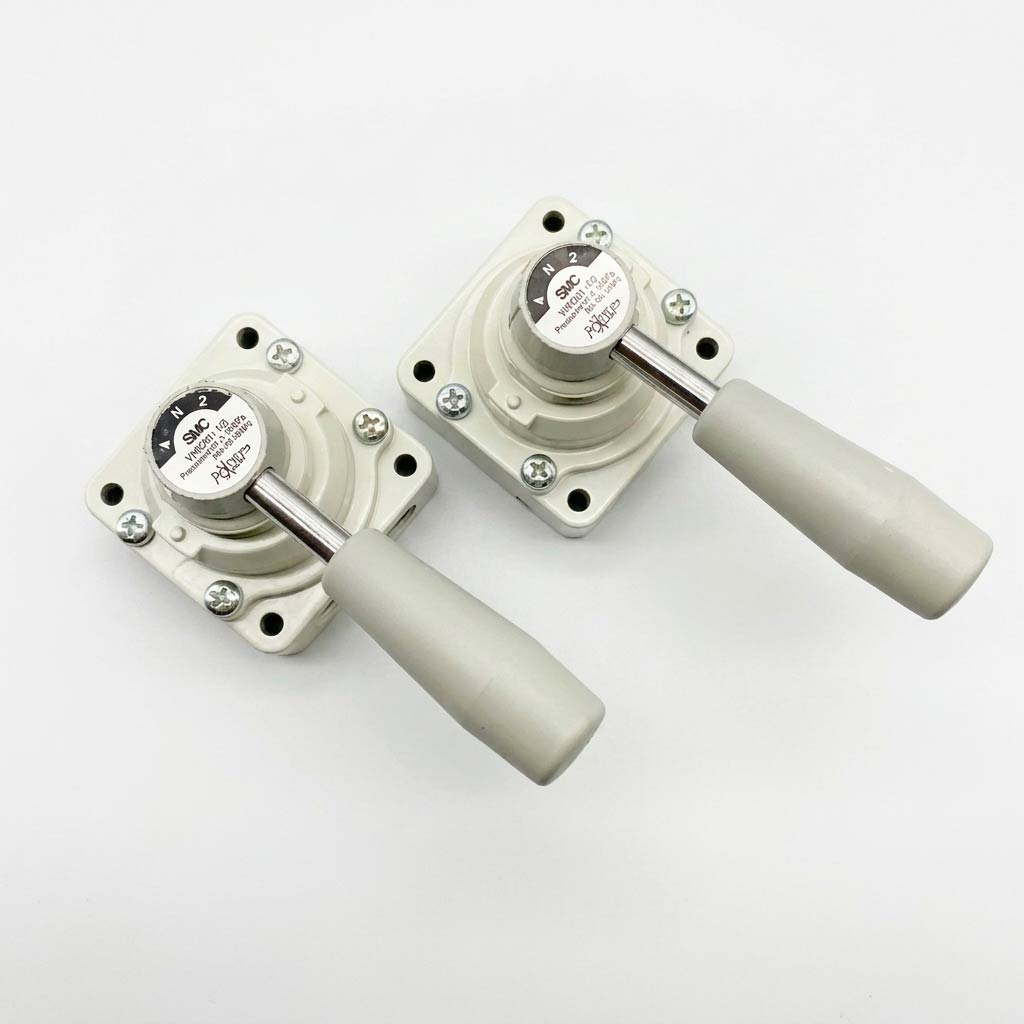

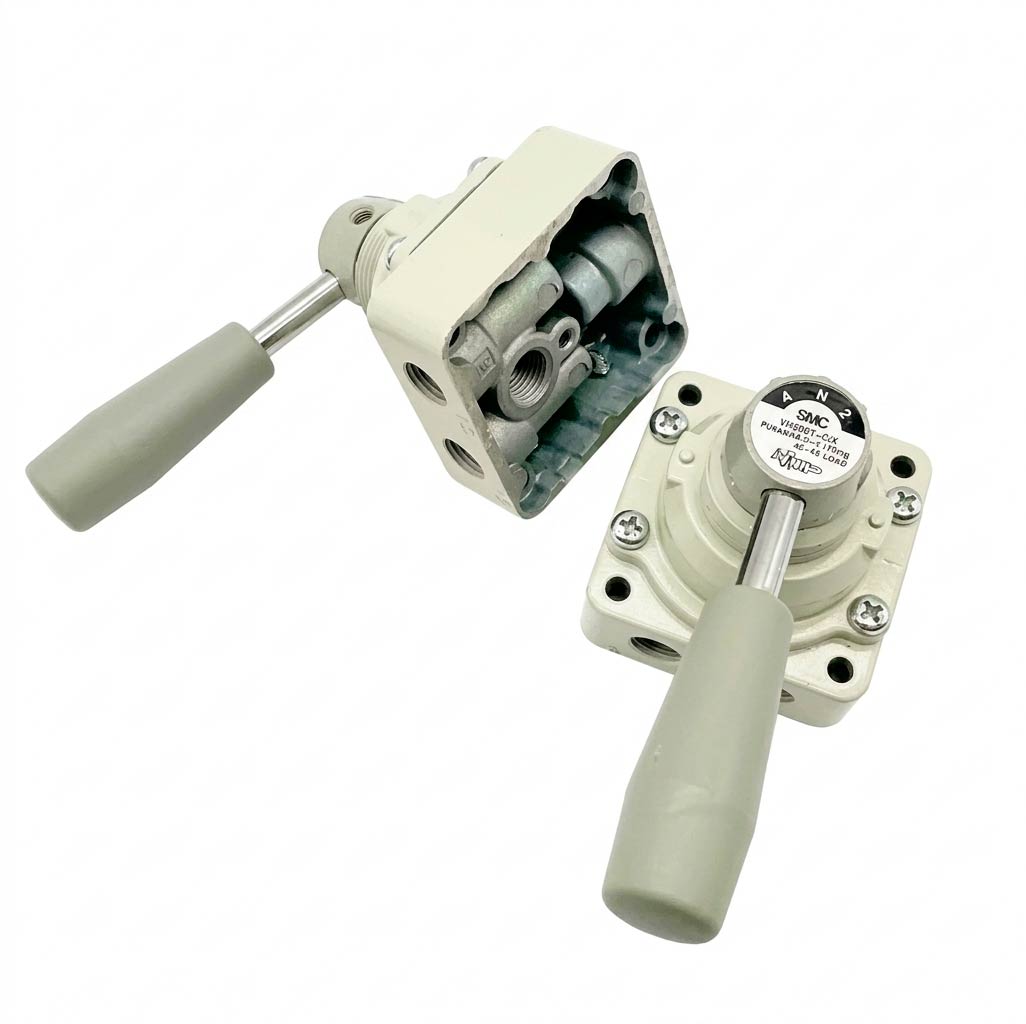

VH211-F02 — это трехпозиционный ручной пневматический распределитель серии VH от компании SMC, оснащенный функцией «выхлоп в центре» (exhaust center) и предназначенный для монтажа на панель. Устройство служит для оперативного ручного управления направлением потока сжатого воздуха в пневматических системах, обеспечивая надежное переключение между рабочими портами и сброс давления в нейтральном положении.
6
People watching this product now!
Описание
Технические характеристики
Модель VH211-F02 относится к типоразмеру 200 (1/4 base) и обладает следующими параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Рабочая среда
|
Сжатый воздух
|
|
Максимальное рабочее давление
|
1.0 МПа
|
|
Испытательное давление
|
1.5 МПа
|
|
Присоединительная резьба (порты)
|
G 1/4 (тип F)
|
|
Эффективная площадь сечения
|
7.5 мм²
|
|
Количество позиций
|
3 позиции, выхлоп в центре
|
|
Тип монтажа
|
На панель (Panel mounted)
|
|
Диапазон рабочих температур
|
от –5 до 60°C (без замораживания)
|
|
Угол поворота рукоятки
|
90°
|
|
Вес
|
0.42 кг
|
Преимущества и уникальные торговые предложения (УТП)
- Безопасная конфигурация «Выхлоп в центре»: В нейтральном положении порты потребителя (2/A и 4/B) соединены с выхлопом (3/R). Это позволяет безопасно проводить обслуживание исполнительных механизмов, так как давление в линиях сбрасывается автоматически при установке рукоятки в центр.
- Эргономичный панельный монтаж: Модификация VH211 специально разработана для интеграции в пульты управления. Компактный корпус и возможность крепления через панель обеспечивают удобство эксплуатации и эстетичный вид оборудования.
- Высокая эксплуатационная надежность: Корпус выполнен из алюминиевого литья, а крышка — из цинкового сплава под давлением, что гарантирует долговечность при интенсивном использовании.
- Работа без смазки: Конструкция клапана не требует обязательной подачи масла в линию, что снижает затраты на обслуживание и позволяет использовать его в «чистых» пневмосистемах.
Сферы применения
Данный клапан незаменим в отраслях, где требуется прямое физическое управление пневмоприводами:
- Стендовое оборудование: Точная настройка и фиксация положений пневмоцилиндров.
- Деревообработка и мебельное производство: Управление прижимами и фиксаторами.
- Подъемно-транспортные механизмы: Ручное позиционирование захватов.
- Ремонтные зоны и мастерские: В составе компрессорных установок для управления вспомогательным инструментом.
«Модель VH211-F02 — это «золотой стандарт» для панельного исполнения. Важно помнить, что серия VH не предназначена для использования в качестве вакуумного клапана или делителя потока. При монтаже критически важно подавать давление строго в порт 1(P), иначе неизбежны утечки воздуха и некорректная работа узла. Также рекомендую установку глушителя в порт 3(R) при работе в запыленных помещениях, чтобы предотвратить попадание грязи внутрь механизма».
Соответствие стандартам
Оборудование соответствует международным стандартам качества. Резьбовые соединения типа «F» выполнены согласно ISO 228/1 (G-резьба). Уплотнительные элементы (O-rings) подобраны в соответствии с японским индустриальным стандартом JIS B 2401.
FAQ: Часто задаваемые вопросы
1. Можно ли использовать этот клапан для вакуума? Нет, конструкция серии VH не предназначена для работы под вакуумом, это может привести к неисправности из-за утечек воздуха.
2. Нужно ли смазывать клапан во время эксплуатации? Смазка не требуется. Однако, если система уже предполагает наличие смазки, производитель рекомендует использовать турбинное масло Класса 1 (ISO VG32).
3. Каков максимальный угол переключения рукоятки? Полный рабочий ход рукоятки между крайними положениями составляет 90°. Переключение должно осуществляться мгновенно и до упора; фиксация в промежуточном (недоведенном) положении может вызвать сбои в работе.
Разница между закрытым и выхлопным центром в трехпозиционных ручных клапанах серии VH заключается в том, как распределяются потоки сжатого воздуха, когда рукоятка находится в нейтральном (среднем) положении:
- Закрытый центр (Closed center): В нейтральном положении все порты (давления, выхлопа и рабочие порты) перекрыты. Это означает, что воздух не подается в систему и не выходит из нее, благодаря чему исполнительный механизм (например, пневмоцилиндр) фиксируется в текущем положении под давлением.
- Выхлопной центр (Exhaust center): В нейтральном положении рабочие порты 2(A) и 4(B) соединяются с портом выхлопа 3(R), при этом порт давления 1(P) остается закрытым. В результате давление из рабочих линий сбрасывается в атмосферу, что позволяет исполнительным механизмам свободно перемещаться или обеспечивает безопасное обслуживание системы.
Техническое обозначение в маркировке: Согласно системе формирования кода заказа (How to Order), за тип центра отвечает цифра в блоке «Function»:
- 0 — 3-позиционный с закрытым центром.
- 1 — 3-позиционный с выхлопным центром.
Выбор между этими типами зависит от требований безопасности и необходимости удержания нагрузки в промежуточном положении.
