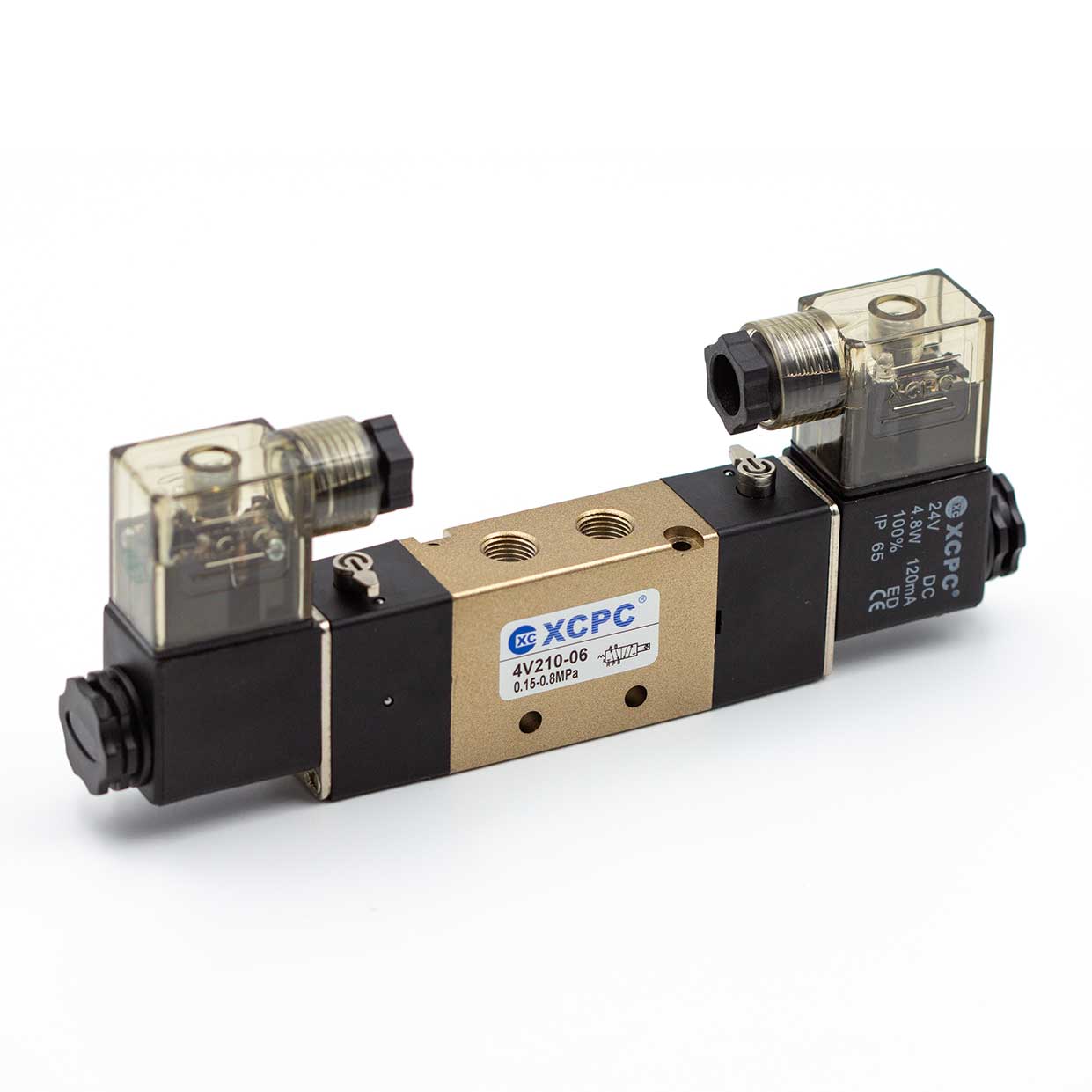

Пневматический распределитель 4V210-06-DC24V

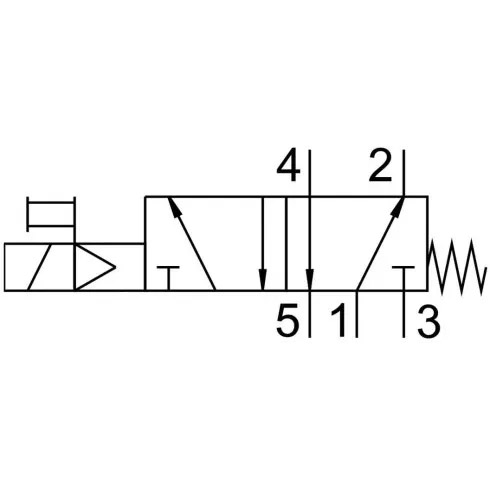

Принцип работы:

1. В обесточенном состоянии катушки золотник под действием возвратной пружины удерживает распределитель в исходном положении: порт подачи воздуха P соединён с одним из рабочих портов (например, B), а второй рабочий порт (A) сообщается с атмосферой через свой выхлопной канал.
2. При подаче напряжения на соленоид (DC 24В) золотник смещается во второе положение: порт P переключается на порт A, а порт B, наоборот, соединяется с атмосферой — шток цилиндра движется в противоположном направлении.
3. При снятии напряжения пружина возвращает золотник в исходное положение за время порядка 0,05 сек.
4. Управление — с внутренним пилотированием (internally piloted): для срабатывания используется давление самой рабочей магистрали, отдельная линия управляющего воздуха не требуется. Это упрощает монтаж, но означает, что при давлении ниже минимального порога (около 0,15 МПа) устойчивое переключение золотника не гарантировано.
5. На корпусе предусмотрено ручное дублирующее управление (кнопка/рычаг ручного пуска) — удобно при монтаже, наладке и диагностике пневмосхемы без подачи электрического сигнала.

Технические характеристики

⚠️ Точный вес и габаритные размеры для оригинальной позиции XCPC в открытых источниках не публикуются в едином виде — у разных продавцов встречаются близкие, но не идентичные значения (ориентировочно около 200 г). Для проектной документации рекомендуем запросить точный даташит у менеджера Acvatron.

Конструктивные особенности

Расшифровка обозначения 4V210-06-DC24V:

Ключевые конструктивные решения:

• Скользящий золотниковый механизм (sliding spool) — обеспечивает хорошую герметичность и быструю, чёткую реакцию на управляющий сигнал.
• Специальная обработка внутренних каналов — снижает трение и стартовое давление срабатывания, увеличивая ресурс клапана и позволяя работать без смазки воздуха.
• Внутреннее пилотирование — не требует отдельной линии управляющего воздуха, что упрощает трубную обвязку по сравнению с внешним пилотированием.
• Ручное дублирующее управление на корпусе — позволяет вручную проверить работу исполнительного механизма при пусконаладке, не дожидаясь электрического сигнала от контроллера.
• Совместимость с монтажной плитой (манифолдом) — несколько распределителей 4V210-06 можно собрать в единый блок на общей плите для экономии места в шкафу управления.

Рекомендации по монтажу

• Учитывайте минимальное рабочее давление (0,15 МПа) — из-за внутреннего пилотирования устойчивое переключение золотника ниже этого порога не гарантируется; при работе на пониженном давлении рассматривайте исполнение с внешним пилотированием.
• Устанавливайте глушители на оба выхлопных канала (R и S) — резьба G 1/8″ позволяет использовать стандартные глушители соответствующего размера; это защищает золотник от пыли извне и снижает уровень шума при каждом переключении.
• Соблюдайте требование по чистоте воздуха — фильтрация до 40 мкм.
• Если система уже работает на смазанном воздухе (через лубрикатор в блоке FRL), продолжайте подавать смазанный воздух и на этот распределитель постоянно — прерывистая смазка (то есть, то нет) изнашивает уплотнения быстрее, чем стабильно сухой воздух.
• Проверяйте напряжение и тип тока катушки при заказе — данная модель DC 24В ±10%; XCPC также выпускает исполнения DC 12В и AC 110/220В для той же серии корпусов — катушки постоянного и переменного тока не взаимозаменяемы.
• Используйте ручное дублирующее управление при пусконаладке — это позволяет проверить корректность подключения пневмолиний к цилиндру до подачи управляющего сигнала с контроллера.
• При сборке в манифолд проверяйте отсутствие перекрёстных подключений портов A/B у соседних распределителей — это частая причина «путаницы» направления хода штоков на многоцилиндровых машинах.

Аналоги и сравнение

Функциональные аналоги 4V210-06 (5/2, G1/8″, соленоидное управление) у других производителей:

Перед заменой на аналог другого бренда сверяйте коэффициент расхода (Cv), время срабатывания и класс защиты — при похожей маркировке порта эти параметры могут отличаться.

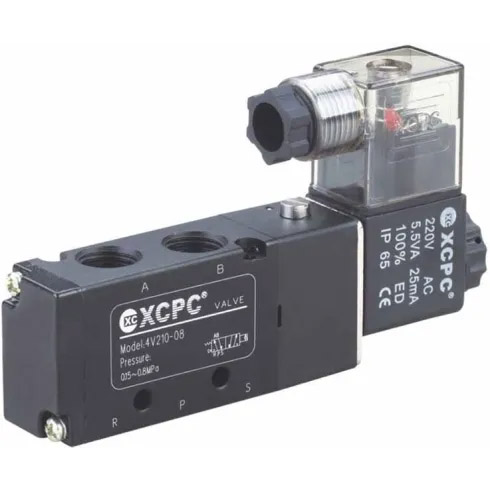

4V210-06 vs 4V210-08 vs 3V210-08 — как не перепутать при заказе:

Частые ошибки при заказе и монтаже

• Заказ 06-версии (G1/8″) для привода, рассчитанного на больший расход воздуха — при высокой скорости хода цилиндра или большом диаметре поршня меньший порт может ограничивать скорость перемещения; в этом случае стоит рассмотреть 4V210-08 с портом G1/4″.
• Путаница между 3V210 и 4V210 в заказе — 3V управляет цилиндром одностороннего действия (3 порта), 4V — двустороннего действия (5 портов); это разные схемы подключения, не взаимозаменяемые без переделки пневмосхемы.
• Отсутствие глушителей на выхлопных портах R и S — ускоряет загрязнение золотника пылью и повышает уровень шума в цехе.
• Работа ниже минимального порога давления без учёта внутреннего пилотирования — приводит к нестабильному или неполному переключению золотника, особенно заметно на холостом ходу или при утечках в магистрали.
• Прерывистый переход со смазанного воздуха на сухой и обратно — ускоряет износ уплотнений сильнее, чем стабильная работа на сухом воздухе с самого начала.
• Неправильная маркировка портов A/B при сборке в манифолд — приводит к инверсии направления хода штоков на части цилиндров многоцилиндровой машины.

Область применения

Модель 4V210-06 применяется там, где требуется компактное управление цилиндрами двустороннего действия с относительно небольшим расходом воздуха:

• Сборочные и упаковочные автоматы — приводы прижимов, толкателей, поворотных модулей
• Станки с пневматическими зажимными приспособлениями
• Малогабаритная автоматизация и робототехника — компактные пневмоприводы в ограниченном пространстве
• Машиностроение и приборостроение — узлы позиционирования, где важна компактность блока управления

Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта:

«4V210-06 — это, по сути, «младший брат» распределителя 4V210-08 из той же серии: та же логика управления цилиндром двустороннего действия, но в компактном исполнении с портом G1/8″ для задач с небольшим расходом воздуха. На практике клиенты иногда заказывают 06-версию просто потому, что она дешевле, не проверив реальный требуемый расход для своего цилиндра — а потом жалуются на замедленный или «вялый» ход штока. Прежде чем заказывать эту модель, я всегда рекомендую сверить диаметр и скорость хода цилиндра с расходом воздуха, который может пропустить порт 1/8″. Отдельно обращаю внимание на встроенное ручное дублирующее управление — это по-настоящему полезная функция при пусконаладке, ей стоит пользоваться, а не пропускать этот шаг и сразу подавать сигнал с контроллера».

Часто задаваемые вопросы

Чем 4V210-06 отличается от 3V210-08? Это разные схемы. 4V210-06 — пятипортовый распределитель (5/2) для управления цилиндром двустороннего действия (принудительный ход в обе стороны). 3V210-08 — трёхпортовый (3/2) для цилиндра одностороннего действия с пружинным возвратом. Кроме того, у них разная присоединительная резьба (G1/8″ у 06-версии против G1/4″ у 08-версии).

Можно ли использовать 4V210-06 вместо 4V210-08? Функционально — да, обе модели управляют цилиндром двустороннего действия по одинаковой логике. Но у 06-версии меньший порт (G1/8″) и меньший коэффициент расхода (Cv ≈ 0,78), что подходит для цилиндров с небольшим диаметром и умеренной скоростью хода. Для более крупных приводов или требований к высокой скорости лучше подходит 08-версия с портом G1/4″.

Нужна ли отдельная линия управляющего воздуха для этой модели? Нет, распределитель использует внутреннее пилотирование — для переключения золотника используется давление самой рабочей магистрали. Однако при давлении ниже примерно 0,15 МПа устойчивое срабатывание не гарантировано; для работы на очень низком давлении нужна версия с внешним пилотированием.

Для чего нужно ручное дублирующее управление на корпусе? Оно позволяет вручную (кнопкой или рычагом) переключить золотник без подачи электрического сигнала — удобно при первом пуске пневмосхемы, диагностике неисправностей и проверке правильности подключения трубок к цилиндру.

Какие ещё варианты напряжения катушки доступны для этой серии? Помимо DC 24В (эта модель), доступны исполнения DC 12В, а также AC 110В и 220В (50/60 Гц) для той же линейки корпусов 4V200. Допустимое отклонение напряжения — ±10% от номинала.
