Пневматический распределитель 3V210-08-DC24V
Пневматический распределитель 3V210-08-DC24V: Надежность в управлении 3/2-ходовыми потоками

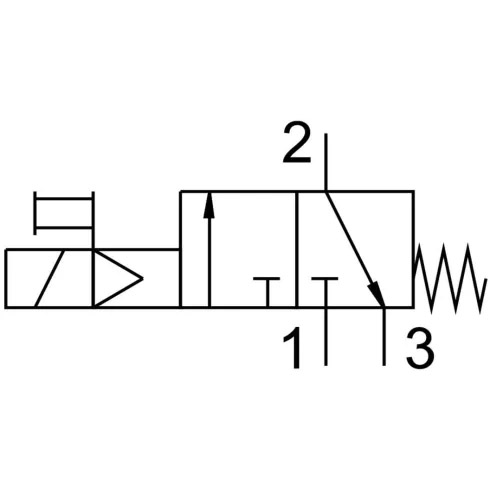

3V210-08-DC24V — это трехлинейный двухпозиционный (3/2) электромагнитный распределитель моностабильного типа, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах. Основное назначение устройства заключается в управлении цилиндрами одностороннего действия с пружинным возвратом или подаче пилотного сигнала на исполнительные механизмы большой мощности.
6
People watching this product now!
Описание
Технические характеристики 3V210-08-DC24V
Модель относится к компактной и производительной 200-й серии распределителей XCPC и обладает следующими параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Тип распределителя
|
3/2 (3 порта / 2 позиции)
|
|
Тип управления
|
Односторонний соленоид (моностабильный)
|
|
Присоединительная резьба (P, A, R)
|
G 1/4″
|
|
Эффективное сечение
|
16 мм² (Cv = 0.89)
|
|
Рабочая среда
|
Сжатый воздух (фильтрация 40 мкм)
|
|
Рабочее давление
|
0.15 – 0.8 МПа (1.5 – 8 бар)
|
|
Максимальное давление
|
1.2 МПа
|
|
Температурный диапазон
|
+5°C … +50°C
|
|
Напряжение питания
|
DC 24V (допуск ±10%)
|
|
Потребляемая мощность
|
2.5 Вт
|
|
Класс защиты и изоляции
|
IP65, F Class
|
|
Макс. частота / Время срабатывания
|
5 цикл/сек / 0.05 сек
|
Преимущества и сильные стороны оборудования
Как инженер с многолетним стажем, я выделяю четыре ключевых фактора, которые делают серию 3V200 эталонным решением в своем классе:
- Инновационная конструкция «Air-proof». В производстве корпуса используются элементы из белого полиформальдегида (POM), что значительно снижает коэффициент трения золотника. В сочетании с уплотнениями NBR это увеличивает эксплуатационный ресурс в 1.5–2 раза по сравнению со стандартными рыночными аналогами.
- Высокая пропускная способность. Несмотря на принадлежность к 200-й серии, использование портов G 1/4″ в модели с индексом «08» обеспечивает эффективное сечение 16 мм², что гарантирует высокую скорость наполнения рабочих полостей приводов.
- Прецизионный золотник. Изготовление из алюминиевого сплава 6061 с использованием CNC-центров из США и Японии обеспечивает идеальную геометрию и минимальное время срабатывания — всего 0.05 сек.
- Энергоэффективность. Низкое потребление соленоида постоянного тока (2.5 Вт) позволяет минимизировать нагрев катушки, что крайне важно при монтаже распределителей в плотные блоки внутри шкафов управления.
Сферы применения
Модель 3V210-08-DC24V является незаменимым узлом в следующих отраслях:
- Упаковочные машины: управление механизмами отсечки и подачи, работающими на цилиндрах с пружинным возвратом.
- Деревообработка: подача пилотных сигналов на мощные пневмораспределители систем аспирации.
- Пищевая индустрия: управление запорными пневмоклапанами и системами обдува продукции.
- Автоматизированные склады: привод сталкивателей в составе компактных сортировочных линий.
Мнение эксперта: Виталий Болучевский «За 33 года развития компания XCPC превратилась из локального производителя в глобального эксперта, чья культура производства соответствует европейским стандартам. Модель 3V210-08 интересна тем, что она объединяет компактность 200-й серии с пропускной способностью, характерной для более крупных устройств. Использование импортных уплотнений из Германии и Японии делает этот распределитель «неубиваемым» при условии соблюдения чистоты воздуха 40 микрон. На acvatron.md мы рекомендуем данный клапан как лучшее решение для высокоцикличных систем с цилиндрами одностороннего действия».
FAQ: Часто задаваемые вопросы
1. Чем отличается 3V210-08 от 4V210-08? Серия 3V имеет 3 порта и 2 позиции (3/2) и управляет цилиндрами одностороннего действия. Серия 4V имеет 5 портов (5/2) и предназначена для управления цилиндрами двойного действия.
2. Можно ли использовать этот распределитель без смазки? Да, конструкция клапана (внутренние элементы из POM) позволяет работать на сухом воздухе. Однако использование масла Turbine oil ISO Vg32 может продлить ресурс уплотнений при работе в тяжелых условиях.
3. Как правильно подключить выхлоп в этой модели? Порт R является выхлопным. На него настоятельно рекомендуется устанавливать глушитель (S-типа или B-типа) с резьбой G 1/4″ для защиты внутренних частей клапана от пыли и снижения уровня шума.
