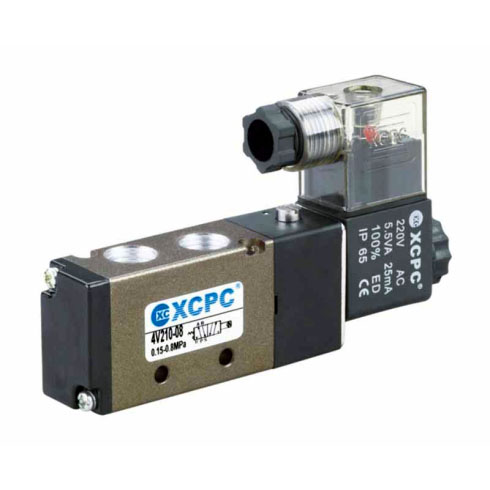

Электромагнитный клапан XCPC 4V310-08 DC24V — пятилинейный 5/2, G 1/4″, 1,5–8 бар
4V310-08 DC24V — пятилинейный двухпозиционный (5/2) электромагнитный распределитель с односторонним управлением от DC 24V. Резьба G 1/4″, рабочее давление 1,5–8 бар, эффективное сечение 30 мм² (Cv = 1,68), время срабатывания 0,05 с, мощность катушки 3,0 Вт. Корпус — алюминий 6061, уплотнения NBR, защита IP65 (версия с разъёмом). Производитель XCPC (Китай), ISO 9001, CE. Купить 4V310-08 DC24V в Молдове — Acvatron SRL, Кишинёв.
Проблема, с которой вы уже сталкивались
- Клапан срабатывает, но цилиндр не двигается — недостаточное давление питания, засорённый фильтр воздуха или неправильная схема подключения трубок к портам P/A/B/EA/EB.
- Клапан гудит, но не переключается — напряжение питания вне допуска (DC 24V ±10%), катушка в обрыве или короткое замыкание.
- Купили «похожий» распределитель — не встал на плиту — корпус 300-й серии (4V310) имеет стандартные монтажные размеры ISO 5599-1/NAMUR, но у некоторых аналогов другое расположение отверстий; 4V210-08 и 4V310-08 — разные посадочные размеры.
- Клапан перегревается при длительном включении — мощность катушки 3,0 Вт минимальна для DC-исполнения, но при высокой температуре окружающей среды (+45…+50 °C) необходима принудительная вентиляция шкафа управления.
- Не подходит имеющийся аналог другого бренда — AirTAC 4V310-08, Festo MFH-5/2-1/4, SMC VF3130 являются прямыми аналогами по монтажным размерам, но небольшие различия в пропускной способности и типе разъёма требуют проверки.
Что такое пятилинейный двухпозиционный распределитель 5/2
Цифры в обозначении «5/2» означают: 5 портов (линий) и 2 позиции (положения золотника).
5 портов:
- P — подача (питание сжатым воздухом)
- A — рабочий выход 1 (к поршневой полости цилиндра)
- B — рабочий выход 2 (к штоковой полости цилиндра)
- EA (R) — выхлоп порта A
- EB (S) — выхлоп порта B
2 позиции:
- Позиция 1 (нормальная, катушка обесточена) — воздух P→B, выхлоп A→EA. Шток цилиндра задвигается (втягивание).
- Позиция 2 (катушка под напряжением DC 24V) — воздух P→A, выхлоп B→EB. Шток цилиндра выдвигается.
Моностабильная схема: при отключении питания золотник автоматически возвращается в исходное положение под действием пружины возврата — без подачи второго сигнала управления. Это обеспечивает безопасную позицию при аварийном отключении питания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 4V310-08 DC24V (XCPC) |
| Тип распределителя | 5/2 (пятилинейный, двухпозиционный) |
| Схема управления | Одностороннее электромагнитное (моностабильный) |
| Напряжение питания | DC 24V (допуск ±10%) |
| Мощность катушки | 3,0 Вт |
| Присоединительная резьба | G 1/4″ (P, A, B, EA, EB) |
| Рабочее давление | 0,15–0,8 МПа (1,5–8 бар) |
| Максимальное давление | 1,2 МПа (12 бар) |
| Эффективное сечение | 30 мм² (Cv = 1,68) |
| Время срабатывания | 0,05 с (50 мс) |
| Макс. частота срабатывания | 5 Гц (5 циклов/с) |
| Рабочая температура | +5 °C … +50 °C |
| Рабочая среда | Сжатый воздух, фильтрация 40 мкм |
| Материал корпуса | Алюминий 6061 (CNC-обработка) |
| Материал золотника | Полиформальдегид POM |
| Уплотнения | NBR (нитрильный каучук) |
| Степень защиты | IP65 (версия с разъёмом DIN) |
| Сертификаты | ISO 9001, CE, Bureau Veritas, SGS |
| Производитель | XCPC (Китай) |
💡 Совет эксперта: для работы клапана необходимо минимальное давление 1,5 бар. При давлении ниже этого порога золотник может не переключаться — это не неисправность, а конструктивное требование пилотного управления. Обеспечьте стабильное давление питания не менее 2 бар для надёжного срабатывания при изменениях нагрузки в системе.
Серия 4V: расшифровка артикула и типоразмеры
Расшифровка 4V310-08:
- 4V — серия пятилинейных распределителей XCPC (4 — тип, V — valve)
- 3 — типоразмер корпуса (300-я серия; 200-я серия = меньший корпус для трубки 6 мм)
- 1 — одностороннее управление (моностабильный; 2 = двустороннее управление)
- 0 — базовое исполнение без дополнительных опций
- 08 — присоединительная резьба G 1/4″ (08 = 1/4 дюйма в кодировке XCPC)
| Артикул | Тип | Управление | Резьба | Сечение Cv | Применение |
|---|---|---|---|---|---|
| 4V210-08 | 5/2 | Моностабильный | G 1/4″ | Cv ≈ 0,8 | Малые цилиндры, до Ø25 мм |
| 4V310-08 (данная модель) | 5/2 | Моностабильный | G 1/4″ | Cv = 1,68 | Цилиндры Ø25–63 мм |
| 4V320-08 | 5/2 | Бистабильный | G 1/4″ | Cv = 1,68 | Там, где нужно фиксировать позицию |
| 4V410-15 | 5/2 | Моностабильный | G 1/2″ | Cv ≈ 3,5 | Большие цилиндры, Ø63–125 мм |
Аналоги 4V310-08 DC24V
| Бренд | Артикул аналога | Тип | Резьба | Совместимость |
|---|---|---|---|---|
| XCPC (оригинал) | 4V310-08 DC24V | 5/2 | G 1/4″ | — |
| AirTAC | 4V310-08 DC24V | 5/2 | G 1/4″ | Полная |
| Festo | MFH-5/2-1/4 или VSVA-B-M52-MZD-A1-1R5 | 5/2 | G 1/4″ | По монтажным размерам |
| SMC | VF3130-5G-02 | 5/2 | G 1/4″ | По монтажным размерам |
| CKD | 4F310-08-DC24V | 5/2 | G 1/4″ | По монтажным размерам |
| Camozzi | 358-015 / 358-115 | 5/2 | G 1/4″ | По монтажным размерам |
⚠️ Важно при замене аналогом: совпадение монтажных размеров ISO 5599-1 гарантирует физическую установку на ту же плиту. Однако тип разъёма (DIN или M12), полярность катушки и форма сигнала управления требуют отдельной проверки при замене одного бренда другим.
Сферы применения
Автоматизированные производственные линии
- Управление цилиндрами двойного действия Ø25–63 мм: захваты, прижимы, позиционеры
- Управление пневматическими поворотными приводами на конвейерах
- Подъёмные и сортировочные системы
Деревообработка и металлообработка
- Управление пневматическими зажимами обрабатывающих центров
- Привод прижимных роликов и направляющих
Упаковочная и пищевая промышленность
- Управление лотковыми транспортёрами и отклоняющими заслонками
- Привод дозирующих поршней (при наличии продуктового воздуха)
Групповые клапанные острова
- Монтаж на плиту-основание (Manifold) 300-й серии: до 16 клапанов в блоке с общим подводом P и выхлопом EA/EB
Преимущества XCPC 4V310-08
- Корпус из алюминия 6061 с CNC-обработкой. Ресурс клапана в 1,5–2 раза выше стандартных рыночных аналогов благодаря точной обработке посадочных поверхностей золотника.
- Золотник POM + уплотнения NBR. Плавный ход без «залипания» на частотах до 5 Гц. Стабильная работа при кратковременных загрязнениях воздуха.
- Низкая мощность катушки — 3,0 Вт. Минимальный нагрев при длительном включении. Критично для плотно скомпонованных шкафов управления с несколькими десятками клапанов.
- IP65 с разъёмом DIN. Защита от пыли и брызг — для применений вне закрытых шкафов: на открытых конвейерах, в пищевой и деревообрабатывающей промышленности.
- Сертификаты Bureau Veritas и SGS. Подтверждённый ресурс — не маркетинговая цифра, а результат независимых испытаний по ISO 9001.
Почему именно Acvatron SRL
Наличие на складе в Кишинёве
Распределители XCPC серии 4V310-08 DC24V постоянно в наличии на складе acvatron.md. Самовывоз в день оплаты.
Полная линейка XCPC — от катушек до плит-оснований
Acvatron SRL поставляет сменные катушки (DC 24V, AC 220V), плиты-основания Manifold для групповой установки, глушители выхлопа, пневмоцилиндры SDA/DNC — всё XCPC из одного источника.
Инженерный подбор
Не знаете, какой типоразмер серии 4V нужен под ваши цилиндры? Сообщите диаметр цилиндра и ход — подберём правильную модель (4V210/4V310/4V410) и схему управления (моностабильный/бистабильный).
Документы для юрлиц
Счёт-фактура и договор. Сертификаты CE и ISO 9001 по запросу.
Мнение эксперта
«За 15 лет работы с пневматикой я видел сотни отказов из-за низкого качества литья золотников. XCPC решили эту проблему, внедрив обработку на американских и японских CNC-центрах. Модель 4V310-08 DC24V — это «автомат Калашникова» в мире пневматики: простая, надёжная и предсказуемая. Наличие сертификатов Bureau Veritas и SGS подтверждает, что заявленный ресурс — это не маркетинговый ход, а результат строгого контроля качества по ISO 9001.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
FAQ
❓ Какую форму электроподключения имеет 4V310-08?
Клапан поставляется в двух вариантах: с разъёмом DIN (класс IP65, предпочтительно для промышленной эксплуатации) и с выходящими проводами (Lead wire). Версия с разъёмом позволяет отключать катушку без разрезания проводов — удобно при обслуживании. Уточните версию при заказе.
❓ Можно ли устанавливать несколько клапанов на одну плиту-основание?
Да. Для 300-й серии предусмотрены плиты-основания (Manifold), позволяющие объединить до 16 клапанов в единый блок с общим подводом P и выхлопами EA/EB. Это значительно упрощает разводку трубопроводов и уменьшает количество соединений.
❓ В чём разница между 4V310-08 и 4V320-08?
4V310-08 — моностабильный (одна катушка, пружинный возврат): при обесточивании золотник автоматически возвращается в исходную позицию. 4V320-08 — бистабильный (две катушки): золотник фиксируется в последнем положении и не меняет позицию при потере питания. Бистабильный применяется там, где нужно сохранить положение цилиндра при аварийном обесточивании.
❓ Требуется ли смазка воздуха для 4V310-08?
Нет, не обязательно. Уплотнения NBR и золотник POM работают без принудительной смазки. Если в вашей системе уже есть лубрикатор — это не навредит. Обязательное требование: очистка воздуха фильтром 40 мкм и осушение до точки росы не выше +10 °C для предотвращения конденсата в катушке.
