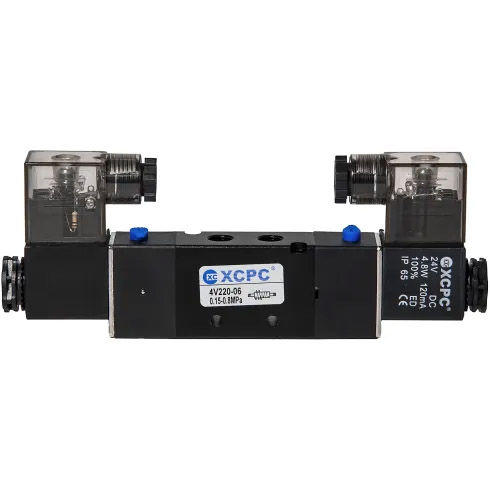

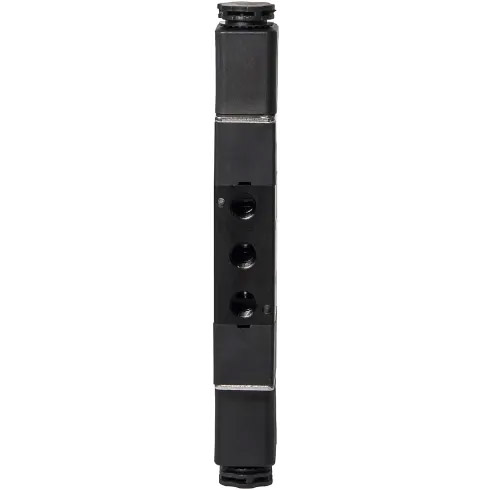

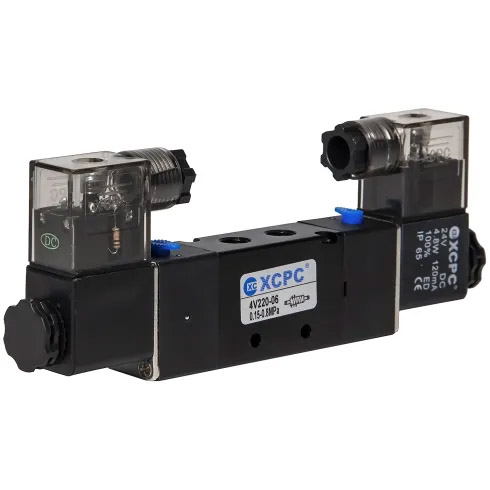

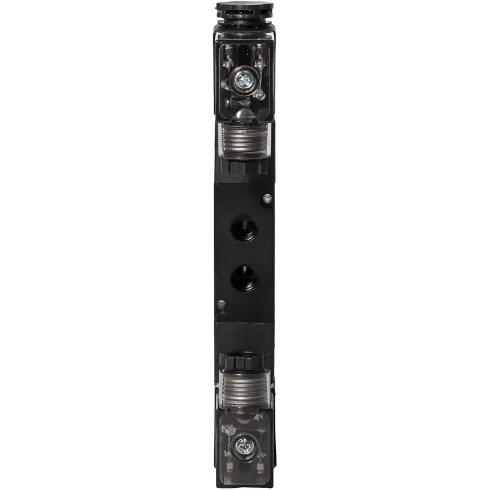

Пневматический распределитель 4V220-06-DC24V
Пневматический распределитель 4V220-06-DC24V: Промышленный стандарт бистабильного управления

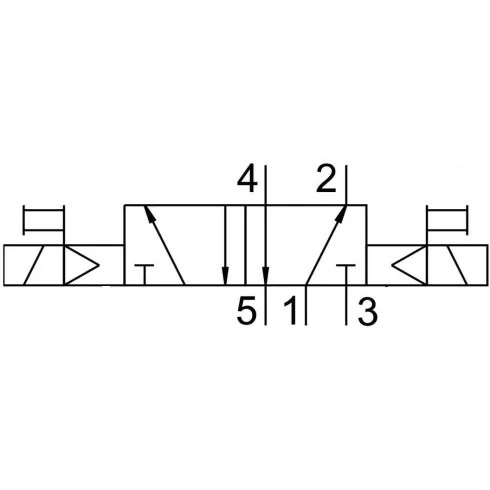

V220-06-DC24V — это пятилинейный двухпозиционный (5/2) электромагнитный распределитель с двойным соленоидом, предназначенный для управления направлением потоков сжатого воздуха в приводах двойного действия. Благодаря бистабильной конструкции, устройство переключает и надежно удерживает позицию даже при кратковременном импульсном сигнале, что обеспечивает стабильность работы пневмосистемы при перебоях с электропитанием.
3
People watching this product now!
Описание
Технические характеристики 4V220-06-DC24V
Модель входит в 200-ю серию распределителей XCPC и обладает следующими эксплуатационными параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Тип распределителя
|
5/2 (5 портов, 2 позиции)
|
|
Схема управления
|
Двойной соленоид (бистабильный)
|
|
Присоединительная резьба (In/Out/Exhaust)
|
G 1/8″
|
|
Эффективное сечение
|
14 мм² (Cv = 0.78)
|
|
Рабочая среда
|
Воздух (фильтрация 40 мкм)
|
|
Рабочее давление
|
0.15 – 0.8 МПа (1.5 – 8 бар)
|
|
Максимальное давление
|
1.2 МПа
|
|
Диапазон рабочих температур
|
+5°C … +50°C
|
|
Напряжение питания
|
DC 24V (допуск ±10%)
|
|
Потребляемая мощность
|
3.0 Вт
|
|
Класс защиты и изоляции
|
IP65, F Class
|
|
Макс. частота срабатывания
|
5 циклов в секунду
|
|
Время срабатывания
|
0.05 сек
|
Преимущества и сильные стороны оборудования
Опираясь на профессиональный опыт в индустрии пневмоавтоматики, я выделяю следующие ключевые преимущества серии 4V200:
- Бистабильная надежность: Использование двух катушек позволяет распределителю «запоминать» последнее положение. Это критически важно в сложных логических схемах и системах безопасности, где несанкционированный возврат штока цилиндра в исходное состояние при потере питания может привести к повреждению оборудования.
- Инновационные материалы (EEAT-стандарт): Внутренние элементы корпуса выполнены из белого полиформальдегида (POM) с использованием уплотнений NBR. Это снижает трение золотника, обеспечивая ресурс работы, который в 1.5–2 раза выше, чем у стандартных металлических аналогов.
- Высокоточная обработка: Золотники изготавливаются из алюминиевого сплава 6061 на прецизионных CNC-центрах из США и Японии. Такая точность обработки гарантирует минимальные утечки воздуха и стабильное быстродействие на частотах до 5 Гц.
- Защищенность IP65: Распределитель полностью защищен от попадания пыли и водяных струй, что позволяет эксплуатировать его в агрессивных промышленных средах.
Сферы применения
Модель 4V220-06 является универсальным решением для компактных и средних систем автоматизации:
- Упаковочное оборудование: механизмы захвата, перемещения и обрезки.
- Станки с ЧПУ: управление зажимными цангами и системами позиционирования.
- Пищевая промышленность: дозаторы и системы сортировки.
- Деревообработка: приводы подачи и фиксации заготовок.
Мнение эксперта: Виталий Болучевский «За 33 года развития компания XCPC стала одним из крупнейших производителей пневматики в Китае, внедрив строжайший контроль качества по европейским стандартам. Модель 4V220-06-DC24V — это отличный пример того, как современное производство на CNC-станках из Японии и использование импортных уплотнений из Германии и Швейцарии делают оборудование долговечным и конкурентоспособным. На acvatron.md мы рекомендуем этот распределитель для задач, где требуется высокая цикличность и надежная фиксация рабочих положений».
FAQ: Часто задаваемые вопросы
1. В чем главное отличие 4V220-06 от 4V210-06? Модель 4V210 имеет одну катушку и возвратную пружину (моностабильная), а 4V220 оснащена двумя соленоидами (бистабильная). 4V220 переключается импульсом и сохраняет позицию без постоянной подачи питания.
2. Можно ли устанавливать этот распределитель группой? Да, распределители серии 200 полностью совместимы с плитами-основаниями (Manifold) типа 200M. Это позволяет собирать блоки до 16 клапанов с общим подводом и выхлопом воздуха.
3. Какое масло рекомендуется для смазки воздуха? Хотя клапан может работать без смазки (non-lube), использование качественного масла типа Turbine oil ISO Vg32 через лубрикатор продлит срок службы уплотнений.
