Осушитель сжатого воздуха Airpol SGR1350 — адсорбционный, горячая регенерация, 1350 м³/ч, точка росы −40°C

Что такое осушитель Airpol SGR1350

Airpol SGR1350 — адсорбционный осушитель серии SGR производства Airpol (Польша) с горячей регенерацией сорбентного слоя. Устройство предназначено для получения сжатого воздуха класса чистоты 1.2.1 и выше по ISO 8573-1 — без влаги, твёрдых частиц и масла — в промышленных системах сжатого воздуха, где рефрижераторный осушитель не обеспечивает нужную точку росы.

Расшифровка модели: SGR — Series Heated Regeneration (серия горячей регенерации), 1350 — номинальный расход воздуха в м³/ч при референтных условиях: давление 7 бар, температура воздуха 35°C, температура окружающей среды 20°C, точка росы −40°C при 100% нагрузке.

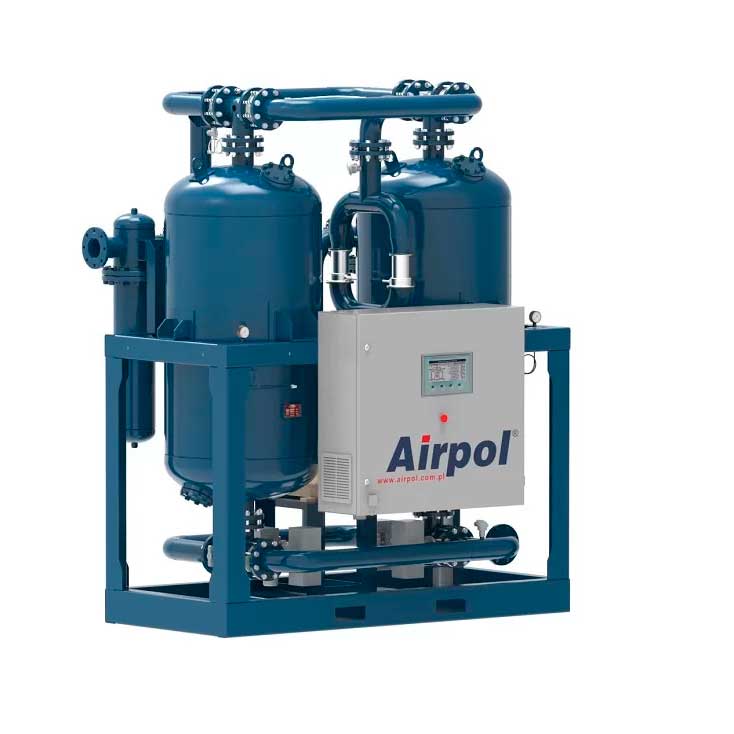

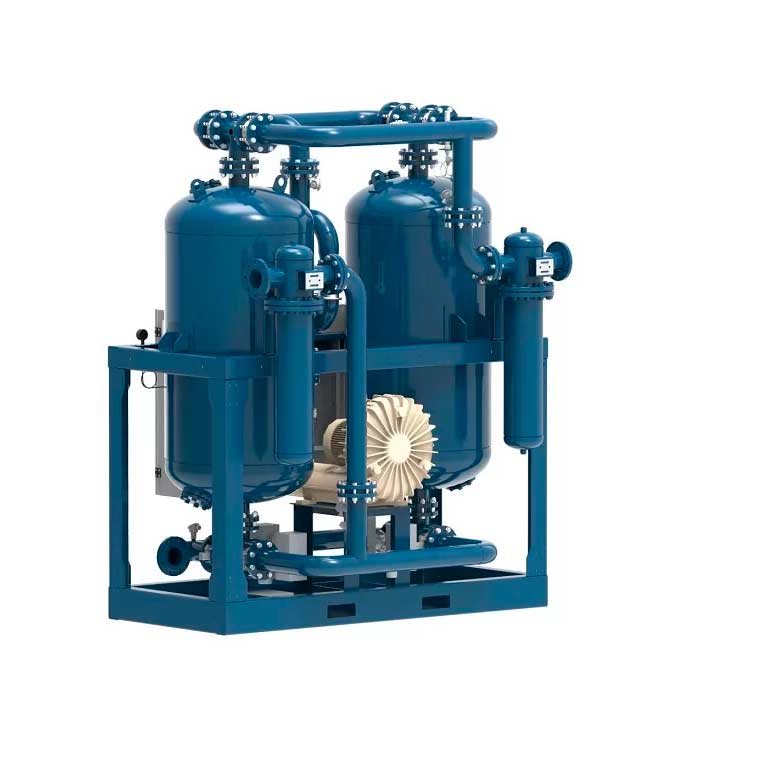

Конструктивно SGR1350 состоит из двух адсорбционных колонн с активированным углем (или силикагелем), работающих поочерёдно: пока одна колонна осушает воздух под давлением, вторая регенерируется продувкой нагретым атмосферным воздухом от встроенного нагнетателя с электрическим нагревателем. Это принципиальное отличие от осушителей с холодной регенерацией (PSA-тип), где на продувку расходуется 15–20% сжатого воздуха: в SGR потери составляют лишь 3%.

Ключевое оснащение: микропроцессорный контроллер Siemens с датчиком точки росы, веб-сервер для дистанционного мониторинга через браузер, встроенные фильтры — коалесцирующий на входе и пылевой на выходе. Стандарты: ISO 8573-1 (класс чистоты воздуха), ISO 7183 (адсорбционные осушители).

Технические характеристики

*Референтные условия: давление 7 бар, температура воздуха 35°C, температура окружающей среды 20°C. При отклонении используйте поправочные коэффициенты: при давлении 8 бар и температуре 35°C — K=1,12; при 10 бар и 35°C — K=1,37. Реальный расход = 1350 × K.

💡 Совет эксперта: Модель SGR1350 имеет ближайших соседей — SGR1650 (1650 м³/ч, та же мощность 22,5 кВт, G 3″). Если ваш расход близок к верхней границе 1350 м³/ч — закладывайте SGR1650: при одинаковой мощности получаете запас производительности 22% без переплаты за электроэнергию.

Аналоги по брендам

⚠️ Внимание: Производительность всех адсорбционных осушителей указывается при конкретных референтных условиях давления и температуры. Перед заменой обязательно пересчитайте фактический расход с поправочными коэффициентами производителя.

5 обязательных параметров для проверки совместимости:

1. Расход воздуха — м³/ч при фактическом давлении и температуре с учётом K-фактора
2. Требуемая точка росы — −40°C (стандарт) или −70°C (специсполнение)
3. Рабочее давление — должно быть в диапазоне 6–10 бар
4. Электропитание — 400 В / 50 Гц / 3 фазы, выделенная мощность 22,5 кВт
5. Тип регенерации — горячая (SGR) vs холодная (SG): потери воздуха 3% vs 15–20%

Сферы применения

Металлообработка и машиностроение

• Покрасочные камеры и линии порошкового напыления — влага вызывает адгезионный брак
• Пневматические приводы прецизионных станков — конденсат выводит из строя распределители
• Лазерная резка — защита оптики и зеркал от влаги при точке росы ≤ −40°C

Фармацевтика и пищевая промышленность

• Производственные линии с требованием ISO 8573-1 класс 1 по влаге
• Упаковочные автоматы — конденсат в воздухе вызывает коррозию и рост микробиоты
• Транспортировка сыпучих продуктов пневмотранспортом — исключение комкования

Электроника и полупроводниковые производства

• Чистые комнаты: точка росы −40°C и ниже исключает конденсацию на поверхностях
• Пайка и пневматические системы тестовых стендов

Хранилища и холодные склады

• Осушение воздуха в системах, проходящих через неотапливаемые зоны и зоны замерзания
• Предотвращение замерзания конденсата в трубопроводах при −40°C и ниже

Алгоритм выбора осушителя адсорбционного типа

6. Определите фактический расход — суммируйте всех потребителей с учётом одновременности. Добавьте 15–20% запас.
7. Установите требуемую точку росы — если достаточно −40°C (стандарт ISO 8573-1 класс 1.2.1), берите SGR1350 стандарт. Если нужна −70°C (криогенные процессы, спецприложения) — заказывайте специсполнение.
8. Проверьте параметры вашей компрессорной станции — давление (6–10 бар), температуру воздуха на выходе (макс. 45°C) и содержание масла (макс. 3 мг/м³). Если масла больше — нужна дополнительная фильтрация перед осушителем.
9. Примените поправочный коэффициент — если рабочее давление отличается от референтного 7 бар, используйте таблицу K-факторов Airpol: например, при 8 бар и 35°C K=1,12, т.е. SGR1350 при этих условиях даст 1350×1,12 = 1512 м³/ч.
10. Убедитесь в наличии электропитания — три фазы 400 В / 50 Гц, автомат 40 А, свободная мощность 22,5 кВт.
11. Согласуйте монтажную площадку — 1900 × 1590 мм в плане, высота 2300 мм, масса 2200 кг. Необходим жёсткий пол и зазор ≥500 мм по периметру для обслуживания.

Почему Acvatron SRL: 5 весомых аргументов

Инженерный подбор

Инженер Acvatron выполняет полный расчёт: фактический расход с K-фактором, мощность нагревателя, параметры фильтрации. Вы получаете обоснованный выбор модели, а не просто ближайшую по каталогу позицию.

Полный комплект оборудования

Поставляем SGR1350 в комплекте с входным коалесцирующим фильтром и выходным пылевым фильтром (входят в стандарт Airpol). При необходимости — дополнительные ступени фильтрации и пневматические конденсатоотводчики.

Наличие на складе в Кишинёве

Складская программа включает основные типоразмеры SGR. Для SGR1350 и крупных моделей — поставка по заказу в согласованные сроки напрямую от Airpol. Менеджер Acvatron фиксирует срок поставки в договоре.

Техподдержка и пусконаладка

После поставки инженер Acvatron проводит пусконаладку, настраивает контроллер на вашу точку росы и обучает персонал работе с веб-сервером мониторинга. Консультации по регламенту ТО — бесплатно.

Документы для юрлиц

Налоговые накладные, ТТН, сертификаты CE и соответствия ISO — полный пакет для бухгалтерии, отдела снабжения и технического надзора предприятия.

Мнение эксперта

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли:

«Чаще всего клиенты приходят с одним запросом: «нам нужен осушитель на 1350 м³/ч». И здесь главная ошибка — сравнивать цены без проверки условий. Airpol SGR1350 даёт 1350 м³/ч при 7 бар и 35°C. Если ваш компрессор работает при 8 бар — реальная пропускная способность уже 1512 м³/ч. Горячая регенерация серии SGR потребляет всего 3% сжатого воздуха против 15–20% у холодной PSA-схемы. Для предприятий с круглосуточной работой это несколько тысяч евро экономии в год только на электроэнергии компрессора.»

Работа с возражениями

«Куплю дешевле — возьму осушитель с холодной регенерацией»

Осушитель с холодной регенерацией (PSA) дешевле на 20–40%, но расходует 15–20% сжатого воздуха на продувку сорбента. Для станции 1350 м³/ч это 200–270 м³/ч потерь — дополнительные 15–20 кВт нагрузки на компрессор непрерывно. За год — 120 000–175 000 кВт·ч лишних расходов. SGR1350 окупает разницу в цене за 18–24 месяца только на электроэнергии.

«Нет нужного типоразмера под мой расход»

Серия SGR охватывает диапазон от 300 до 4000 м³/ч: SGR0300, SGR0375, SGR0550, SGR0650, SGR0850, SGR1000, SGR1350, SGR1650, SGR1950, SGR2250, SGR2750, SGR3500, SGR4000. Если расход между типоразмерами — берите следующий бо́льший или составьте схему из двух параллельных блоков для резервирования.

«Не знаю, достаточна ли точка росы −40°C для моего процесса»

−40°C по ISO 8573-1 класс 1.2.1 закрывает 95% промышленных задач, включая пневмоинструмент, упаковку, покраску и металлообработку. −70°C (класс 1.1.1) требуется для криогенных применений, некоторых фармпроизводств и сушки инертных газов. Инженер Acvatron уточнит класс по вашему технологическому регламенту.

Проблема, с которой вы уже сталкивались

• Конденсат в воздуховодах — ржавчина, загрязнение продукта, отказы пневмоаппаратуры
• Замерзание конденсатоотводчиков и трубопроводов при выводе магистралей в неотапливаемые зоны
• Брак на покрасочной линии из-за влаги в воздухе — потеря партии и перекраска
• Рефрижераторный осушитель не обеспечивает нужную точку росы при высокой нагрузке летом
• Требование заказчика или аудита: предъявить сертификат класса 1.2.1 по ISO 8573-1

Скрытая стоимость неправильного выбора: один гарантийный случай поломки оборудования из-за конденсата в воздухе (пневматический манипулятор, распределитель ЧПУ, прецизионный клапан) обходится дороже разницы в цене между рефрижераторным и адсорбционным осушителем.

Частые вопросы (FAQ)

❓ Чем SGR1350 с горячей регенерацией лучше обычного адсорбционного осушителя с холодной продувкой?

При горячей регенерации сорбент продувается нагретым атмосферным воздухом от встроенного нагнетателя — потери сжатого воздуха составляют лишь 3%. Осушители с холодной продувкой (PSA-тип) расходуют 15–20% осушенного воздуха на регенерацию. Для SGR1350 это разница в 165–255 м³/ч непрерывных потерь, что при 8000 ч/год составляет более 100 000 м³ воздуха — значительная нагрузка на компрессор и расходы на электроэнергию.

❓ Какова реальная производительность SGR1350 при рабочем давлении 8 бар и температуре воздуха 40°C?

По таблице поправочных коэффициентов Airpol: при 8 бар и 40°C K=0,82. Реальный расход составит 1350 × 0,82 = 1107 м³/ч. При тех же условиях и температуре 35°C K=1,12, расход 1512 м³/ч. Именно поэтому важно передавать инженеру Acvatron фактические параметры вашей станции, а не номинальные.

❓ Что включает веб-сервер мониторинга SGR1350?

Контроллер Siemens с функцией веб-сервера позволяет через браузер в локальной сети предприятия просматривать текущее состояние осушителя, фактическую точку росы, давление, температуру воздуха и сорбента, графики параметров, журнал событий, счётчики моточасов, числа циклов, расхода энергии и времени до следующего ТО. Удалённое изменение уставок также доступно.

❓ Как часто нужно менять сорбент в SGR1350?

При соблюдении входных требований (масло < 3 мг/м³, температура < 45°C, давление 6–10 бар) срок службы сорбента составляет 5–8 лет. Контроллер ведёт счётчик циклов и времени работы и заблаговременно сигнализирует о приближении срока ТО. Ранний выход сорбента из строя — почти всегда следствие превышения допустимого содержания масла во входном воздухе.
