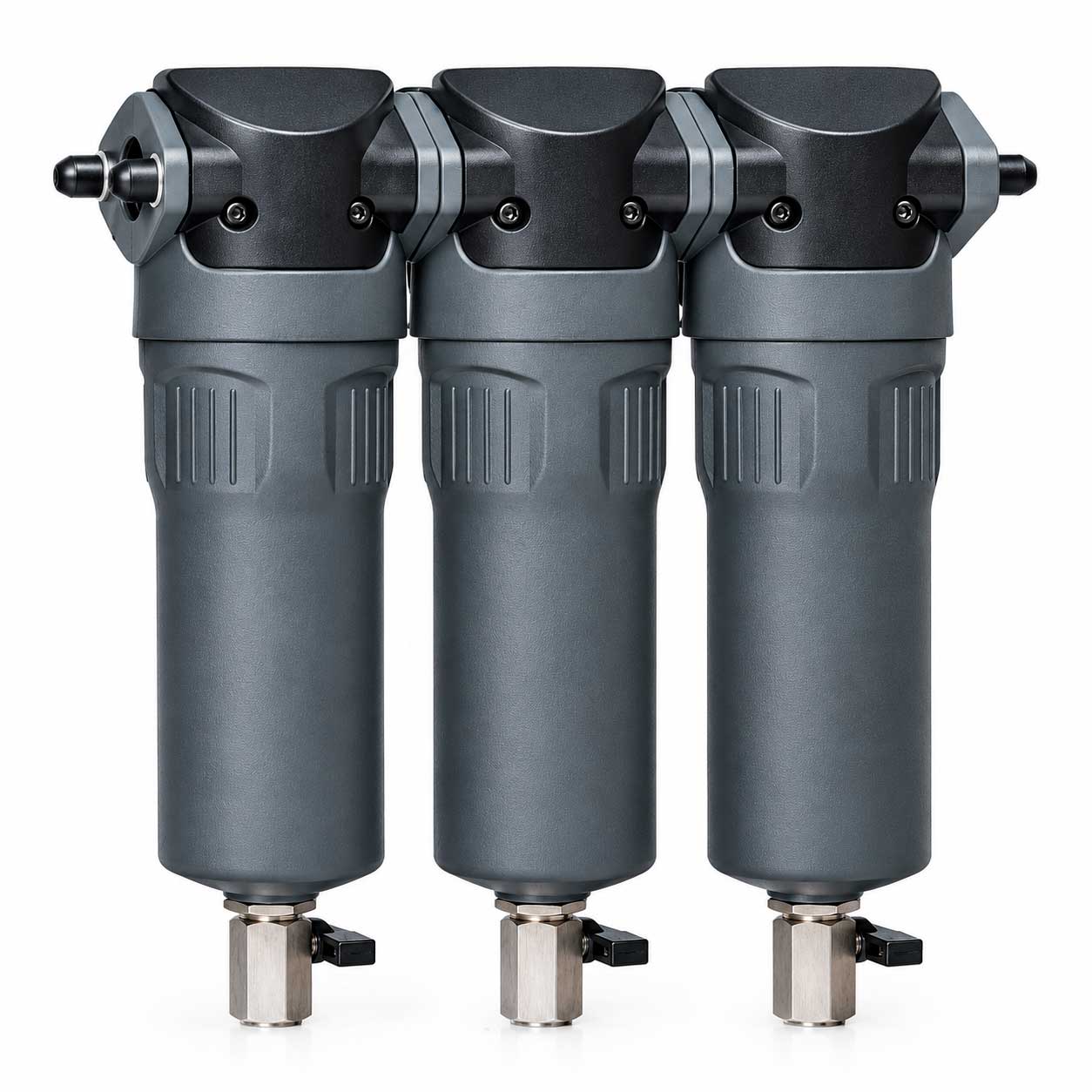

Комплект фильтров сжатого воздуха для покраски CJ-020 C + CJ-020 T + CJ-020 A

1. Назначение и принцип работы

Принцип работы основан на последовательной трёхступенчатой фильтрации:

1. CJ-020 C (фильтр грубой очистки, остаточное масло 3 ppm) — задерживает крупные частицы и капли масла.
2. CJ-020 T (коалесцирующий фильтр тонкой очистки, 0,1 ppm) — коалесцирует и удаляет аэрозоли масла и влаги.
3. CJ-020 A (коалесцирующий фильтр высокой очистки, 0,01 ppm) — обеспечивает финальную очистку воздуха непосредственно перед подачей на пистолет.

Комплект позволяет достичь класса чистоты сжатого воздуха, близкого к ISO 8573-1:2010 класс 1 по маслу и твёрдым частицам (при правильном подборе осушителя перед фильтрами).

2. Технические характеристики

Важно про единицы измерения: значения C 3 ppm / T 0,1 ppm / A 0,01 ppm — это концентрация остаточного масла в воздухе на выходе каждой ступени (частей на миллион), а не размер частиц в микронах. Микрон (мкм) — отдельная характеристика самого фильтроэлемента (размер задерживаемых твёрдых частиц); ppm и мкм измеряют разные вещи и не пересчитываются друг в друга напрямую. Для ступени A производитель дополнительно указывает счётный показатель по частицам — ≤100 000 частиц размером 1–5 мкм на м³.

Коэффициент коррекции расхода по давлению (для 7 бар = 1,0):

3. Конструктивные особенности

Расшифровка артикула CJ-020 C/T/A:

Ключевые конструктивные решения:

• Корпус из высокопрочного алюминиевого сплава с внутренней и наружной анодной обработкой — защита от коррозии.
• Нержавеющая ромбическая сетка (diamond mesh) — большая площадь прохода воздуха, низкое сопротивление потоку.
• Слив конденсата (ручной или автоматический) с уплотнительным кольцом — не требует ФУМ-ленты при монтаже.
• Возможность параллельного монтажа нескольких корпусов — удобно при масштабировании расхода под более крупный окрасочный пост.

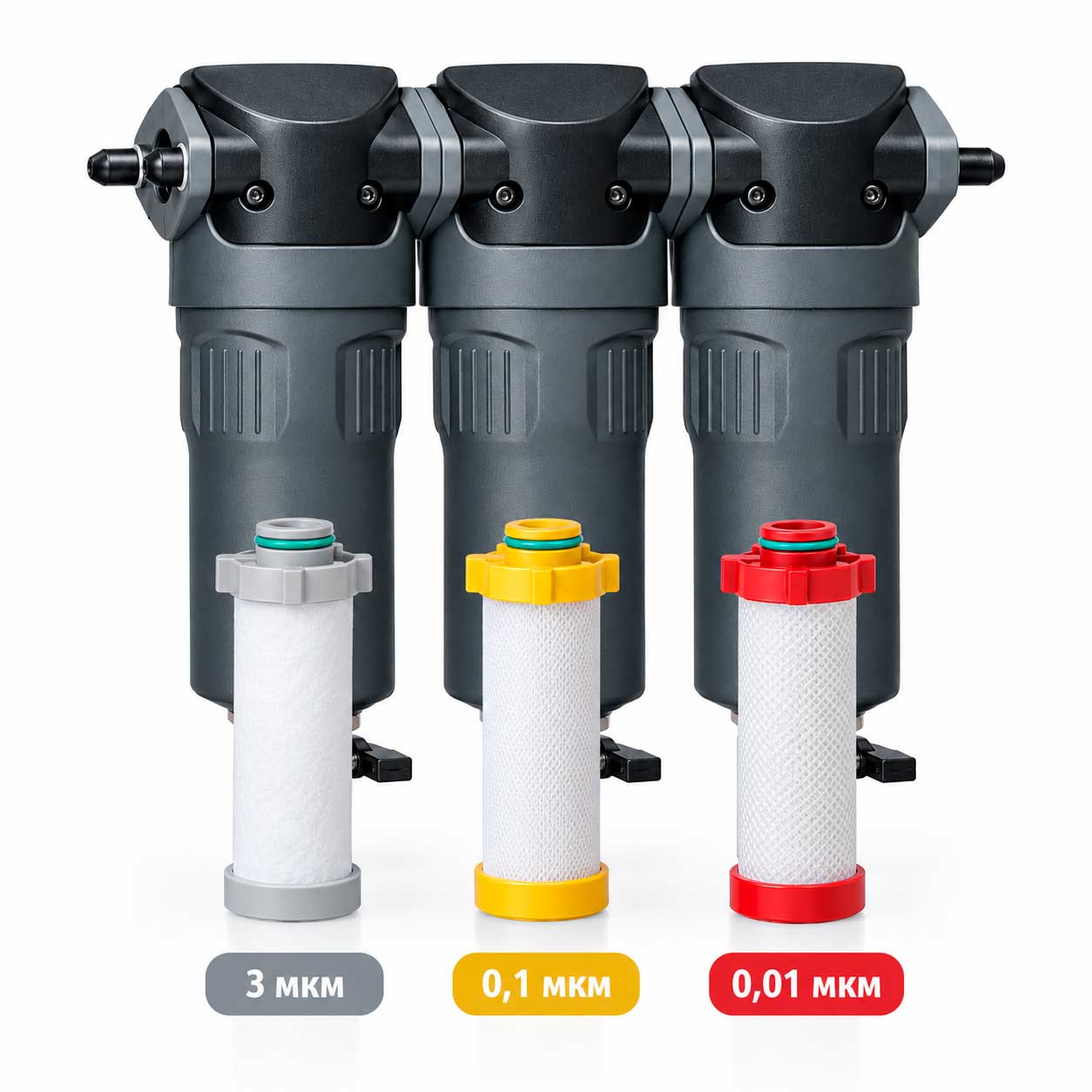

• Сменные элементы FJ-020 с цветовой маркировкой по классу — упрощает контроль правильности сборки при плановой замене.

4. Рекомендации по монтажу

1. Устанавливайте комплект после осушителя (рефрижераторного или адсорбционного) и до окрасочного пистолета.
2. Соблюдайте порядок установки по потоку воздуха: C → T → A.
3. Присоединение — BSPP (G), параллельная резьба. Уплотнение только плоской прокладкой (медной, алюминиевой или паронитовой). ФУМ-ленту не используйте.
4. Монтируйте вертикально, сливом конденсата вниз. Обеспечьте свободный доступ к сливным клапанам.
5. Перед первым пуском продуйте линию без фильтрующих элементов, затем установите чистые элементы.
6. Рекомендуется установить манометры до и после комплекта для контроля перепада давления.
7. При расходе, близком к номинальному (2,3 Нм³/мин), используйте поправочный коэффициент по таблице в разделе 2.

Дополнительная комплектация: для точной настройки давления непосредственно перед пистолетом комплект можно доукомплектовать панельным регулятором давления GRS300-10-J-C3-G (3/8″, SHPI Тайвань). Регулятор не содержит собственного фильтра и рассчитан на уже очищенный воздух — именно такую подготовку и обеспечивает связка C→T→A. Учтите разницу в присоединительных размерах: у CJ-020 порты G1/2″/G3/4″/G1″, у регулятора GRS300-10 — 3/8″, поэтому потребуется переходник (редукционный фитинг).

Важно: фильтры серии CJ не содержат лубрикатора. Если пневмоинструмент требует смазки — устанавливайте отдельный лубрикатор после фильтра A.

5. Аналоги и сравнение

Точных кросс-референсов с указанием номеров SMC, Festo, Camozzi, Parker, Atlas Copco, Domnick Hunter в открытых источниках нет. Подбор аналогов по параметрам:

Готовые комплекты для покраски других брендов (реальные аналоги по назначению):

Оба варианта — не прямая замена «один в один» для CJ-020: у SATA и Walcom другой состав ступеней (включая осушение и/или угольную адсорбцию, которых у CJ-020 нет отдельно от C/T/A) и другие присоединительные размеры. Сравнивайте по фактическому расходу и давлению вашей покрасочной линии, а не только по числу ступеней.

Сравнение внутри линейки CJ:

6. Частые ошибки

• Установка фильтров в неправильном порядке (например, A перед C) — приводит к быстрому засорению тонких элементов частицами, которые должна была задержать грубая ступень.
• Использование ФУМ-ленты на параллельной резьбе G — риск выдавливания ленты в поток и загрязнения краски частицами уплотнителя.
• Монтаж без осушителя перед комплектом — конденсат быстро выводит из строя коалесцирующие элементы T и A.
• Игнорирование перепада давления — работа с ΔP выше 0,5–0,7 бар резко снижает качество очистки воздуха и повышает расход энергии компрессора.
• Отсутствие регулярного слива конденсата — приводит к накоплению воды и масла внутри корпуса фильтра.
• Применение комплекта CJ без отдельного лубрикатора на инструментах, требующих постоянной смазки.
• Сравнение фильтров только по цифре ppm или только по микронам — это разные характеристики (см. раздел 2); при сопоставлении с аналогами (SATA, Walcom) сверяйте обе цифры отдельно, а не одну вместо другой.

7. Область применения

• Окрасочные пистолеты (HVLP, LVLP) — подготовка воздуха непосредственно перед распылением
• Камеры покраски — подача чистого воздуха на посты окраски
• Линии нанесения лаков и защитных покрытий методом распыления

8. Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта:

«Комплект CJ-020 C+T+A — практичное и экономичное решение для небольших и средних окрасочных постов с расходом до 2–2,5 м³/мин. Алюминиевый корпус с анодированием и качественные коалесцирующие элементы позволяют стабильно получать воздух с остаточным маслом 0,01 ppm. Главное — правильно поставить осушитель перед фильтрами и следить за перепадом давления. Если нужна точная стабилизация давления прямо у пистолета, а не только на входе в линию, — после фильтра A имеет смысл поставить панельный регулятор вроде GRS300-10: он не заменяет фильтрацию, но убирает колебания давления, которые иначе видны как неравномерный факел распыла. При своевременной замене элементов комплект служит долго и окупается снижением брака покраски».

9. Часто задаваемые вопросы

Можно ли использовать только фильтр A без C и T? Нет. Фильтр A быстро забьётся крупными частицами и маслом. Обязательна трёхступенчатая схема C → T → A.

Какой осушитель нужен перед этим комплектом? Рефрижераторный осушитель с точкой росы +3…+5°C достаточен для большинства окрасочных работ. Для критичных покрытий рекомендуется адсорбционный осушитель.

Как часто менять элементы? По перепаду давления (рекомендуется не более 0,5–0,7 бар) или по регламенту производителя (обычно 6–12 месяцев). Элемент A меняют чаще при высоком содержании масла на входе.

Подходит ли комплект для давления 10 бар? Да, максимальное рабочее давление — 1,6 МПа (16 бар). При 10 бар расход увеличивается примерно в 1,2 раза (см. таблицу коррекции в разделе 2).

Чем отличаются ppm и микроны в характеристиках фильтра? Это разные величины. Микрон — размер частиц, которые задерживает фильтроэлемент (механическая фильтрация). Ppm — концентрация остаточного масла в воздухе на выходе ступени (химическая/аэрозольная очистка). У CJ-020 указаны ppm по маслу для всех трёх ступеней и отдельно счётный показатель по частицам для ступени A; у аналогов вроде SATA и Walcom финишная ступень часто описывается через микроны (~0,01 мкм) — это не то же самое измерение, что ppm, хотя обе цифры характеризуют одну и ту же по смыслу «тонкость» очистки.

Можно ли доукомплектовать этот набор регулятором давления? Да, после фильтра A можно установить отдельный регулятор давления (например, панельный GRS300-10-J-C3-G) для точной настройки давления непосредственно перед пистолетом. У него нет собственного фильтра, поэтому ставить его нужно именно после уже очищенного воздуха, а не вместо одной из ступеней C/T/A.
