Технические характеристики
| Параметр | Значение |
|---|---|

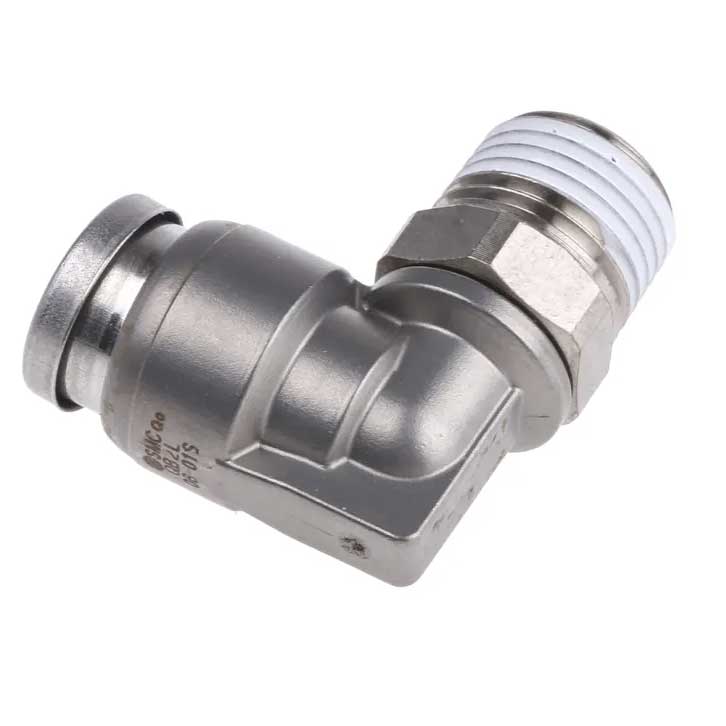

| Серия | SMC KQB2 (Metal One-touch Fittings) |
| Тип соединения | Угловой штуцер (Male Elbow) |
| Диаметр трубки | 6 мм |
| Резьба | R1/4″ (с герметиком на резьбе — суффикс «S») |
| Материал корпуса | Латунь C3604, никелирование химическим способом (electroless nickel plated) |
| Материал уплотнения | Специальный FKM (со фторопластовым покрытием) |
| Внутренние детали (кнопка, направляющие, цанга) | Нержавеющая сталь 304 |
| Диапазон рабочего давления | от –100 кПа (вакуум) до 1,0 МПа (≈10 бар) |
| Испытательное давление | 3,0 МПа |
| Диапазон температур | от –5 °C до +150 °C (без обмерзания) |
| Рабочая среда | Воздух, азот (N₂), вода |
| Ширина под ключ (H) | 14 мм |
| Глубина установки трубки (M) | 19,1 мм |
| Смазка | Без смазки (grease-free) |
| Совместимые материалы трубки | FEP, PFA, нейлон, мягкий нейлон, полиуретан, полиолефин |
Особенности серии KQB2
- Компактность и малый вес. По сравнению с предыдущим поколением фитингов серии KQB (без «2») новая серия KQB2 короче примерно на 30% и легче примерно на 62% при тех же посадочных размерах.
- Без смазки (grease-free). Конструкция не требует смазки для монтажа трубки, что важно для чистых производств и пищевой промышленности.
- Push-in подключение. Трубка вставляется одним движением, без инструмента; извлечение — нажатием кнопки-фиксатора.
- Широкий выбор материалов трубки. Подходит для трубок из FEP, PFA, нейлона, мягкого нейлона, полиуретана и полиолефина.
- Устойчивость к агрессивным средам. Никелированная латунь и FKM-уплотнение обеспечивают стойкость к коррозии и работе в широком диапазоне температур.
Область применения
- Пневматические магистрали станков и промышленных линий, где нужен компактный угловой отвод без потери давления.
- Системы с ограниченным пространством для монтажа — угловая геометрия KQB2L позволяет развести трубку под 90° прямо у порта.
- Пищевое и фармацевтическое оборудование — благодаря grease-free конструкции и совместимости с водой как рабочей средой.
- Ремонт и модернизация пневмосистем на базе оборудования SMC — как штатная замена вышедшего из строя фитинга.
Важно при выборе
Обозначение модели SMC читается по частям: KQB2L (тип — угловой штуцер), 06 (диаметр трубки 6 мм), 02 (условный код резьбы — R1/4″), S (наличие герметика на резьбе). При заказе аналогичных фитингов проверяйте все четыре параметра — диаметр трубки, тип резьбы, размер резьбы и наличие герметика, — так как визуально похожие модели (например, KQB2L06-01S с резьбой R1/8″) не взаимозаменяемы.
Весь ассортимент цанговых фитингов и быстросъёмных соединений — в каталоге Acvatron.
Часто задаваемые вопросы (FAQ)
Для какой трубки подходит KQB2L06-02S? Для трубки наружным диаметром 6 мм из FEP, PFA, нейлона, мягкого нейлона, полиуретана или полиолефина.
Какая резьба у этого фитинга? Наружная коническая резьба R1/4″ с герметиком на резьбе (суффикс S).
На какое давление рассчитан фитинг? Рабочий диапазон от –100 кПа до 1,0 МПа (≈10 бар), испытательное давление — 3,0 МПа.
Можно ли использовать фитинг с водой? Да, помимо сжатого воздуха и азота, фитинг допускается использовать с водой (кроме деионизированной).
Нужна ли смазка для установки трубки? Нет, серия KQB2 — grease-free, смазка не требуется и не используется в конструкции.
