Клапанная пластина для компрессора J1048 / BM40 — 57×28 мм

Проблема, с которой вы уже сталкивались

• Компрессор не создаёт рабочее давление — набирает воздух медленно или не набирает до 8 бар вовсе: клапанная пластина треснула или потеряла упругость и не перекрывает седло клапана.
• Характерный хлопок и резкое шипение из головки — клапанная пластина сломана или деформирована, воздух проходит в обход седла клапана в обоих направлениях.
• Компрессор «тарахтит» и греется без накопления давления — поршень гоняет воздух туда-обратно через сломанный клапан вместо нагнетания в ресивер.
• Купили пластину «похожего размера» — отверстия не совпали — типоразмеров клапанных пластин для компрессоров J1048 несколько; пластина другой длины или с иным расположением монтажных отверстий физически не встанет на штифты головки.

Клапанная пластина — самый расходный элемент поршневой головки. Её своевременная замена восстанавливает полную производительность компрессора за 20–30 минут без специального инструмента.

Что такое клапанная пластина и как она работает

Клапанная пластина — тонкая стальная пружинная деталь, работающая как лепестковый (язычковый) клапан. Она перекрывает канал в клапанной плите: при ходе поршня вниз пластина отгибается от седла — воздух всасывается в цилиндр; при ходе поршня вверх пластина прижимается к седлу — воздух не может вернуться назад и вытесняется через нагнетательный клапан в ресивер.

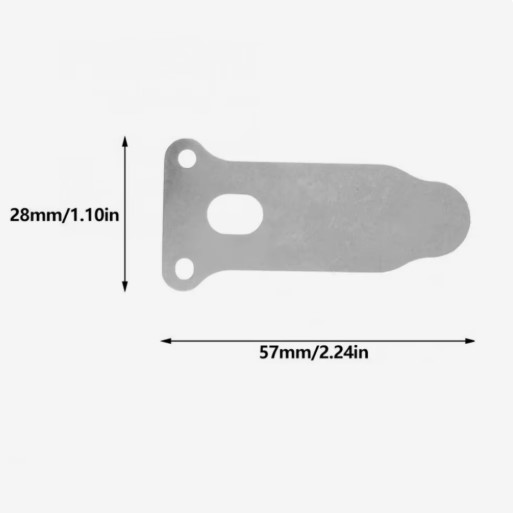

Конструкция пластины J1048 / BM40 (по фото):

• Два монтажных отверстия на узком конце — фиксируют пластину на штифтах клапанной плиты, задают точное положение рабочей кромки
• Одно продолговатое окно в средней части — облегчает изгиб пластины и определяет жёсткость пружинного элемента
• Скруглённый широкий конец («носик») — рабочая кромка, которая перекрывает седло клапана

Типичные причины износа клапанной пластины:

• Усталость металла от многомиллионных циклов изгиба — пластина трескается в районе окна или у монтажных отверстий
• Попадание посторонних частиц (нагар, металлическая стружка) — на рабочей кромке появляется вмятина или скол
• Перегрев при работе без масла или с загрязнённым воздушным фильтром — металл теряет упругость, пластина перестаёт плотно прилегать к седлу
• Гидроудар при запуске компрессора с конденсатом в цилиндре — пластина ломается мгновенно

Технические характеристики

⚠️ Важно при заказе: в линейке компрессоров J1048 встречаются клапанные пластины разных типоразмеров для разных модификаций головки. Перед заказом сверьте размеры со старой пластиной (длина, ширина, расстояние между монтажными отверстиями) или пришлите фото снятой детали — так инженер Acvatron SRL подтвердит точное совпадение размера 57×28 мм.

Как заменить клапанную пластину J1048: пошаговый алгоритм

1. Обесточьте компрессор — отключите от сети, сбросьте давление в ресивере до нуля через кран конденсата.
2. Дайте головке остыть — снимать головку на горячем компрессоре опасно: болты прикипают, резьба в чугунном цилиндре легко срывается.
3. Открутите болты крышки головки — равномерно, крест-накрест, обычно 4–6 болтов.
4. Снимите крышку и клапанную плиту — на плите вы увидите клапанную пластину 57×28 мм. Осмотрите её на предмет трещин у монтажных отверстий, скола на рабочей кромке, деформации.
5. Замените пластину — установите новую пластину строго по штифтам через монтажные отверстия, без перекоса. Рабочая кромка («носик») должна точно перекрывать седло клапана.
6. Проверьте прокладку клапанной плиты — при разборке прокладка часто деформируется; рекомендуется заменить одновременно с пластиной.
7. Соберите в обратном порядке — болты крышки затяните равномерно крест-накрест, момент затяжки 15–20 Н·м.
8. Запустите и проверьте — компрессор должен набрать рабочее давление за штатное время без посторонних звуков из головки.

Мнение эксперта

«Клапанная пластина серии J1048 — одна из самых востребованных запчастей: приходят с жалобой «компрессор долго качает» или «не набирает давление» — в большинстве случаев причина именно в ней. Хорошая новость: замена занимает полчаса, инструмент нужен минимальный. Важный момент, который часто игнорируют: если пластина сломалась раньше срока — ищите причину. Либо фильтр вовремя не меняли и абразив добил пластину, либо был перегрев, либо гидроудар от конденсата в цилиндре. Замените пластину и устраните первопричину — иначе новая деталь тоже долго не проживёт.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

Почему именно Acvatron SRL

Точный подбор по фото или образцу

Пришлите фото снятой клапанной пластины или замерьте её штангенциркулем — инженер Acvatron SRL подтвердит точное соответствие 57×28 мм перед оформлением заказа.

Полный комплект для ремонта

Кроме клапанной пластины Acvatron SRL поставляет прокладки клапанной плиты, воздушные фильтры, компрессорное масло — всё для полноценного ТО поршневой головки в одном месте.

Наличие на складе в Кишинёве

Расходные запчасти для поршневых компрессоров постоянно в наличии. Самовывоз в день оплаты.

Документы для юрлиц

Счёт-фактура и договор для предприятий и сервисных организаций.

FAQ

❓ Как убедиться, что пластина 57×28 мм подойдёт именно к моему компрессору?

Снимите старую пластину и сравните: длину (57 мм), ширину в самой широкой части (28 мм), расположение и диаметр монтажных отверстий, форму продолговатого окна. Если параметры совпадают — пластина подойдёт. При сомнении пришлите нам фото детали с линейкой или штангенциркулем рядом для масштаба — мы сверим визуально.

❓ Сколько клапанных пластин обычно установлено в головке J1048?

В типовой одноцилиндровой головке устанавливаются пластины на всасывающем и нагнетательном клапанах. При разборке для ремонта рекомендуется проверить и при необходимости заменить обе — даже если одна выглядит целой, её ресурс выработан примерно одинаково со сломанной.

❓ Можно ли использовать неоригинальную клапанную пластину?

Да, при условии точного совпадения геометрических размеров (57×28 мм, положение отверстий, форма окна) и марки стали (пружинная, с нужным классом упругости). Несоответствие размера или применение мягкой стали вместо пружинной — прямой путь к быстрому повторному выходу из строя.
