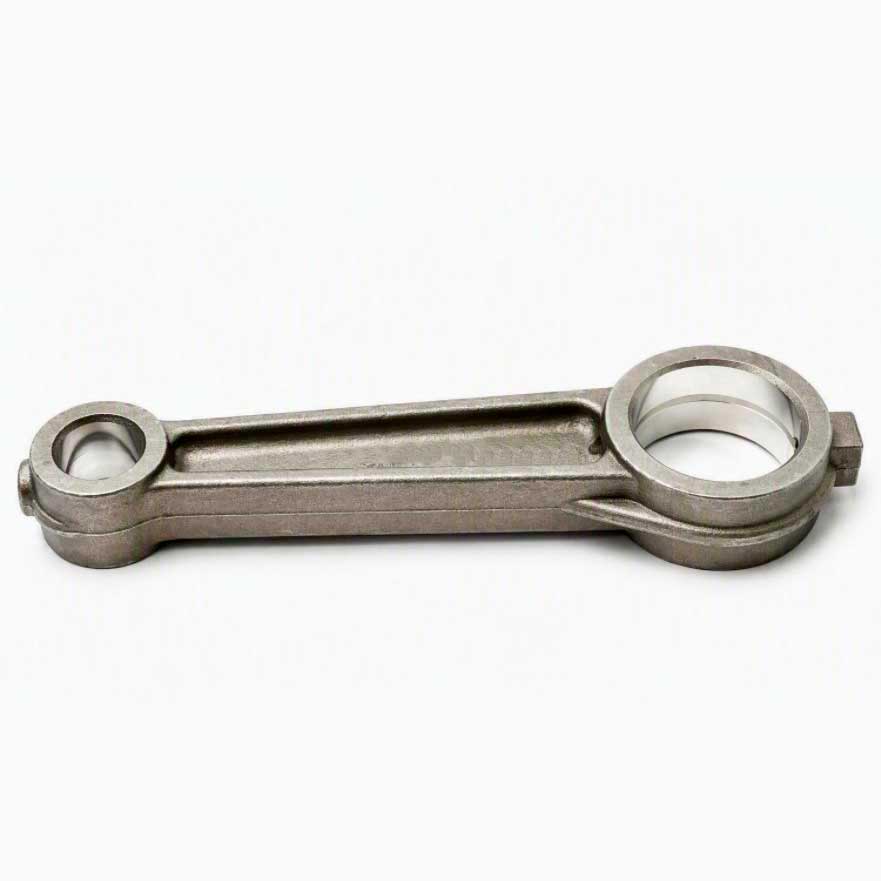

Шатун D.14,5×D.30×108 мм LB30-2/40-3 (арт. 21132021) — для поршневого блока LB30 Remeza/Aircast

Верхняя (малая) головка шатуна через поршневой палец диаметром 14,5 мм шарнирно соединяется с поршнем и совершает возвратно-поступательное движение вместе с ним. Нижняя (большая) головка с посадочным диаметром 30 мм охватывает шейку коленвала и при его вращении заставляет шатун совершать сложное качательно-поступательное движение, передавая усилие сжатия воздуха от поршня на коленвал. Расстояние между центрами двух головок — 108 мм — определяет геометрию цилиндро-поршневой группы и должно точно соответствовать оригинальной детали.

Отличительная особенность именно этой детали — встроенный маслоразбрызгиватель (лопатка) на нижней головке шатуна. В головках блока LB30 применяется разбрызгивающая (барботажная) система смазки цилиндра: при вращении коленвала лопатка на шатуне зачерпывает масло из картера и разбрызгивает его внутри блока, смазывая стенки цилиндра, поршневой палец и подшипники коленвала без масляного насоса. Это упрощает конструкцию компрессора, но требует точного соблюдения уровня масла в картере и правильной ориентации лопатки при сборке.

Технические характеристики

⚠️ Точный материал изготовления, вес и допуски производителем в открытых источниках не публикуются. Деталь поставляется как оригинальная запчасть Remeza — в отличие от универсальных шатунов для безымянных китайских компрессоров, здесь подтверждена точная заводская принадлежность к семейству головок LB30.

Конструктивные особенности

Расшифровка обозначения D.14,5×D.30×108 мм LB30-2/40-3:

Особенности конструкции:

• Лопатка-маслоразбрызгиватель на нижней головке — ключевой элемент системы смазки без масляного насоса; захватывает масло из картера при каждом обороте коленвала и создаёт масляный туман внутри блока.
• Двутавровое сечение стержня шатуна — стандартное конструктивное решение для этого класса компрессоров, обеспечивающее оптимальное соотношение прочности на изгиб и массы детали.
• Единая (заводская) применяемость сразу для двух моделей блоков — LB30-2 и LB40-3 используют одинаковый посадочный узел шатуна, что упрощает подбор запчасти при обслуживании обеих моделей.

Рекомендации по монтажу

• Проверяйте ориентацию лопатки-маслоразбрызгивателя при сборке — это самый важный момент для данной детали: лопатка должна погружаться в масляную ванну картера в нижней точке хода и разбрызгивать масло в нужном направлении; неправильная установка приводит к недостаточной смазке цилиндра и поршневого пальца.
• Проверьте уровень масла в картере перед первым запуском — при барботажной системе смазки (без насоса) уровень масла критичен: недостаточный уровень лишает деталь смазки, избыточный — приводит к повышенному расходу масла и его выбросу в воздушную магистраль.
• Проверьте состояние поршневого пальца и посадочного места коленвала перед установкой нового шатуна — люфт или задиры на смежных деталях сведут на нет ресурс новой запчасти.
• Смажьте посадочные места маслом перед сборкой (компрессорным маслом соответствующей вязкости) — сухой монтаж ускоряет задиры на первых часах работы.
• Затягивайте крепёж по рекомендациям производителя компрессора — не затягивайте «на глаз», чрезмерное усилие может деформировать головку шатуна.
• Проверните коленвал вручную несколько оборотов после сборки, прежде чем запускать компрессор под нагрузкой — так вы сразу заметите заклинивание, задевание лопатки о картер или другие несоосности.

Аналоги и сравнение

Прямая совместимость (подтверждено производителем): шатун 21132021 применяется в поршневых блоках LB30-2 и LB40-3, которые устанавливаются на компрессоры брендов Remeza, Aircast, AE&T, Patriot — эти торговые марки используют единую линейку компрессорных головок производства Remeza.

Ниже — близкие по конструкции типоразмеры шатунов из той же линейки блоков Remeza (для ориентира; не взаимозаменяемы с 14,5×30×108 мм без проверки — приведены для понимания размерного ряда):

Перед заменой на любой другой типоразмер обязательно сверяйте маркировку блока компрессора (LB30, LB30-2, LB40-3 и т.д.) — в отличие от универсальных шатунов для безымянных компрессоров, здесь важно совпадение именно по модели заводского блока.

Частые ошибки при заказе и монтаже

• Установка лопатки-маслоразбрызгивателя в неправильной ориентации — самая специфичная ошибка именно для этой детали; приводит к масляному голоданию цилиндра при внешне правильной сборке.
• Заказ детали только по внешнему бренду компрессора без проверки модели блока — Remeza, Aircast, AE&T и Patriot используют общую линейку блоков, но конкретная модель компрессора может комплектоваться разными блоками (LB24, LB30, LB40, LB50, LB75 и др.); важно уточнить именно маркировку блока, а не только бренд корпуса компрессора.
• Игнорирование уровня масла после замены шатуна — при барботажной системе смазки это особенно критично, поскольку сама лопатка шатуна — единственный источник подачи масла к трущимся парам.
• Монтаж без смазки посадочных поверхностей — приводит к ускоренному износу и характерному стуку в первые часы работы после замены.
• Излишняя затяжка крепежа нижней головки — деформирует головку шатуна и может привести к заклиниванию на шейке коленвала.
• Запуск компрессора сразу под полной нагрузкой после замены — рекомендуется короткая обкатка на холостом ходу.

Область применения

Шатун 21132021 — оригинальная запчасть для поршневого блока LB30, применяемая в компрессорах следующих брендов (подтверждённая совместимость по деталировке производителя):

• Remeza — компрессоры серии на базе блока LB30
• Aircast — компрессоры серии на базе блока LB30
• AE&T — компрессоры на базе блока LB30
• Patriot — компрессоры на базе блока LB30

Данный шатун также применим на блоке LB40-3 (единый посадочный узел с LB30-2).

Типичные сферы применения компрессоров с блоком LB30:

• Гаражные и автосервисные компрессоры малой и средней производительности
• Небольшие производственные и ремонтные мастерские
• Передвижные компрессорные установки для строительных и монтажных работ

Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта:

«Блок LB30 и его «родственник» LB40-3 — одни из самых распространённых поршневых узлов у брендов, которые продаются в Молдове под разными именами: Remeza, Aircast, AE&T, Patriot. Хорошая новость в том, что это оригинальная заводская деталь Remeza с точным артикулом, а не безымянный универсальный аналог — можно ориентироваться на маркировку блока, а не гадать по размерам. Но у этого шатуна есть нюанс, который важно не упустить при самостоятельной замене: лопатка-маслоразбрызгиватель на нижней головке — это единственный источник смазки цилиндра в блоках с барботажной системой, без масляного насоса. Если установить шатун лопаткой не в ту сторону или неправильно проверить уровень масла после сборки, компрессор может проработать всего несколько часов до задира цилиндра. Поэтому при замене этой детали я всегда рекомендую сверяться с фото правильного положения лопатки на новой и старой детали до полной сборки блока».

Часто задаваемые вопросы

Как понять, что шатун компрессора вышел из строя? Основные признаки — характерный глухой стук в области картера, усиливающийся с ростом оборотов и нагрузки; повышенный расход масла из-за увеличенного зазора в подшипниках шатуна или неправильной работы маслоразбрызгивателя; падение производительности компрессора и снижение конечного давления.

Подходит ли этот шатун только для блока LB30 или ещё для каких-то моделей? По деталировке производителя данный артикул (21132021) применяется в блоках LB30-2 и LB40-3 — у них общий посадочный узел шатуна. Для базовой версии блока LB30 (без индекса «-2») перед заказом уточняйте маркировку у менеджера, поскольку внутри линейки Remeza встречаются модификации одного и того же названия блока с разными шатунами.

Как правильно сориентировать лопатку-маслоразбрызгиватель при сборке? Перед разборкой сфотографируйте положение лопатки на старом шатуне относительно картера и коленвала — это самый надёжный ориентир. Общее правило для барботажных систем смазки: лопатка должна проходить через нижнюю точку хода максимально близко к уровню масла в картере, зачерпывая его при каждом обороте, и разбрызгивать масло в сторону стенок цилиндра, а не в сторону от них.

Нужно ли менять поршневой палец и стопорные кольца вместе с шатуном? Прямо не обязательно, но настоятельно рекомендуется осмотреть их перед установкой новой детали — изношенный палец с выработкой или деформированные стопорные кольца могут повредить новый шатун в первые часы работы и свести на нет замену.
