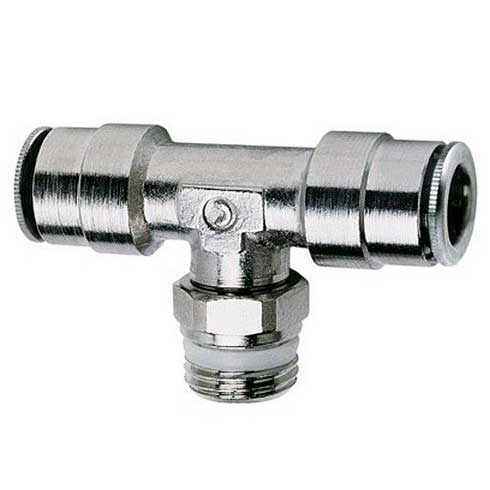

S6430 6-1/8 Camozzi — Тройник T-образный с наружной резьбой осевой цанговый G1/8-6 мм

 Расшифровка артикула

Назначение и принцип работы

Тройник T-образный служит для разветвления сжатого воздуха в одной точке магистрали: резьбовой конец G1/8 вкручивается в порт (блок подготовки воздуха, коллектор, корпус клапана), а два противоположных цанговых конца принимают трубку Ø6 мм с двух сторон по одной оси. Поворотное (S) исполнение позволяет довернуть резьбовую часть в нужное положение уже после затяжки, не перекручивая трубки. Цанга захватывает трубку по наружному диаметру и удерживает её без дополнительной фиксации, уплотнение обеспечивается кольцом PTFE и манжетой NBR.

Ключевые параметры

Ключевые особенности конструкции

Корпус и подвижная цанга выполнены из никелированной латуни — сочетание механической прочности с коррозионной стойкостью, важной при повышенной влажности или конденсате в линии. Уплотнение резьбовой части — кольцо из PTFE (химически инертно, не требует фум-ленты), эластичные манжеты цанги — NBR, устойчивые к маслянистому конденсату сжатого воздуха. Рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:-:-]. Поворотный узел (S) не требует разборки трубной обвязки при регулировке ориентации резьбовой части.

Линейка серии

Тройники Camozzi серии S6430 выпускаются в разных комбинациях резьба/трубка — выбирайте по диаметру имеющейся трубки и резьбе порта:

⚠️ Правило выбора: резьбу подбирайте строго под имеющийся порт (не переточить резьбу под трубку большего диаметра — можно ослабить стенку корпуса), трубку — по факту используемого диаметра линии; при сомнении в расходе берите на 1 типоразмер трубки больше, а не резьбы.

Совместимость / прямая замена

Советы специалистов

• Перед установкой убедитесь, что трубка обрезана строго под прямым углом и без заусенцев — иначе цанга не даст полную герметичность.
• Резьбу G1/8 не нужно уплотнять фум-лентой — герметизация уже обеспечена кольцом PTFE на торце; лишний слой ленты может нарушить посадку.
• Не превышайте момент затяжки резьбы вручную инструментом — латунь корпуса легко сорвать при чрезмерном усилии.
• При частом монтаже/демонтаже трубки выбирайте именно эту цельнометаллическую версию, а не полимерный аналог — ресурс цанги выше в разы.

💡 Лайфхак: при разводке нескольких точек отбора воздуха на одной магистрали ставьте тройник вместо тройного разветвителя из отдельных фитингов — меньше точек потенциальной утечки и компактнее монтаж.

⚠️ Частая ошибка: путают резьбу G (цилиндрическая, нужно уплотнение) с R (коническая, самоуплотняющаяся) — при заказе резьба всегда указывается как G, дополнительное уплотнение резьбовой части не требуется.

Кому не подходит

• Для агрессивных химических сред, несовместимых с NBR — нужен фторкаучуковый (FPM/Viton) аналог.
• Для температур выше +80 °C длительно — потребуется цельнометаллическое исполнение с иным уплотнением.
• Не предназначен для гидравлики или воды под высоким давлением — только пневматика/сжатый воздух.

Практические кейсы

1. На линии розлива клиент добавил точку отбора воздуха для обдува этикеток без остановки основной магистрали — установили S6430 вместо разрыва трубки и двух отдельных фитингов, монтаж занял 10 минут.
2. При переоснащении сборочного стенда заменили пластиковые тройники SMC KQ2T на латунные S6430 из-за частых демонтажей при перенастройке — за полгода эксплуатации отказов цанги не зафиксировано против 3 замен пластиковых аналогов за тот же период на соседнем стенде.
3. В компрессорной с высокой влажностью воздуха тройники из технополимера трескались при низких температурах зимой — переход на никелированную латунь S6430 полностью снял проблему сезонных утечек.

Сопутствующие товары: трубка полиуретановая Ø6 мм, уплотнительные кольца PTFE, фитинги S6510/S6520 той же серии для прямых и угловых отводов.

Мнение эксперта

Виталий Болучевский

Главный инженер Acvatron SRL, более 15 лет в отрасли

«Тройник S6430 — один из тех фитингов, которые незаметны, пока работают правильно. Многие берут для ответвления обычный штуцер плюс отдельный тройник-переходник — а зря: осевая поворотная версия Camozzi ставится в один приём и не создаёт лишних точек резьбы в тесном монтажном пространстве. Я рекомендую держать этот типоразмер на складе для любого щита пневмоавтоматики — рано или поздно понадобится добавить точку отбора воздуха, и лучше не резать трассу заново».

Написать инженеру: +373 69 605-720 (WhatsApp/Viber) | acvatron.md

FAQ

Чем отличается осевой тройник от углового? В осевом тройнике (S6430) резьба и оба цанговых подключения расположены на одной прямой линии, что удобно для встройки в прямой участок трубопровода без изменения направления. Угловой тройник меняет направление потока на 90°.

Можно ли использовать этот тройник для трёх разных диаметров трубки? Нет, обе цанговые стороны S6430 6-1/8 рассчитаны только на трубку 6 мм — для разных диаметров нужен переходной тройник другого типоразмера.

Зачем нужна поворотная (S) версия, если есть неподвижная? Поворотный узел позволяет довернуть резьбовую часть в удобное положение уже после затяжки резьбы — не нужно рассчитывать угол заранее и подкручивать трубки при монтаже.

Нужна ли фум-лента на резьбу G1/8 этого тройника? Нет, герметизация резьбового соединения уже обеспечена уплотнительным кольцом PTFE на торце фитинга — дополнительная лента не требуется и может помешать посадке.

Подходит ли этот тройник для воды или только для воздуха? Изделие рассчитано на сжатый воздух согласно ISO 8573-1:2010; для воды под давлением нужно отдельно уточнять совместимость уплотнений и требования по сертификации.

Полная таблица характеристик

Характеристики фитингов

• Форма фитинга: тройник T-образный с нар. резьбой, осевой, поворотный

Подключение 1

• Размер: 1/8″ (G1/8)
• Тип: резьба G, наружная

Подключение 2

• Размер: 6 мм
• Тип: трубка (цанга)

Подключение 3

• Размер: 6 мм
• Тип: трубка (цанга)

Условия эксплуатации

• Рабочая среда: сжатый воздух по ISO 8573-1:2010 [7:-:-]
• Рабочее давление: 16 бар
• Рабочая температура: −20…+80 °C

Материалы

• Основной материал: латунь
• Корпус: латунь никелированная
• Цанга: латунь никелированная
• Уплотнения: бутадиен-нитрильный каучук (NBR)
• Уплотнительное кольцо: политетрафторэтилен (PTFE)

Массо-габаритные характеристики

• Масса: 26 г

Идентификационные данные

• Производитель: CAMOZZI
• Страна бренда: Италия
• Страна производства: Италия
• Артикул: S6430 6-1/8
• Ед. изм.: шт.
