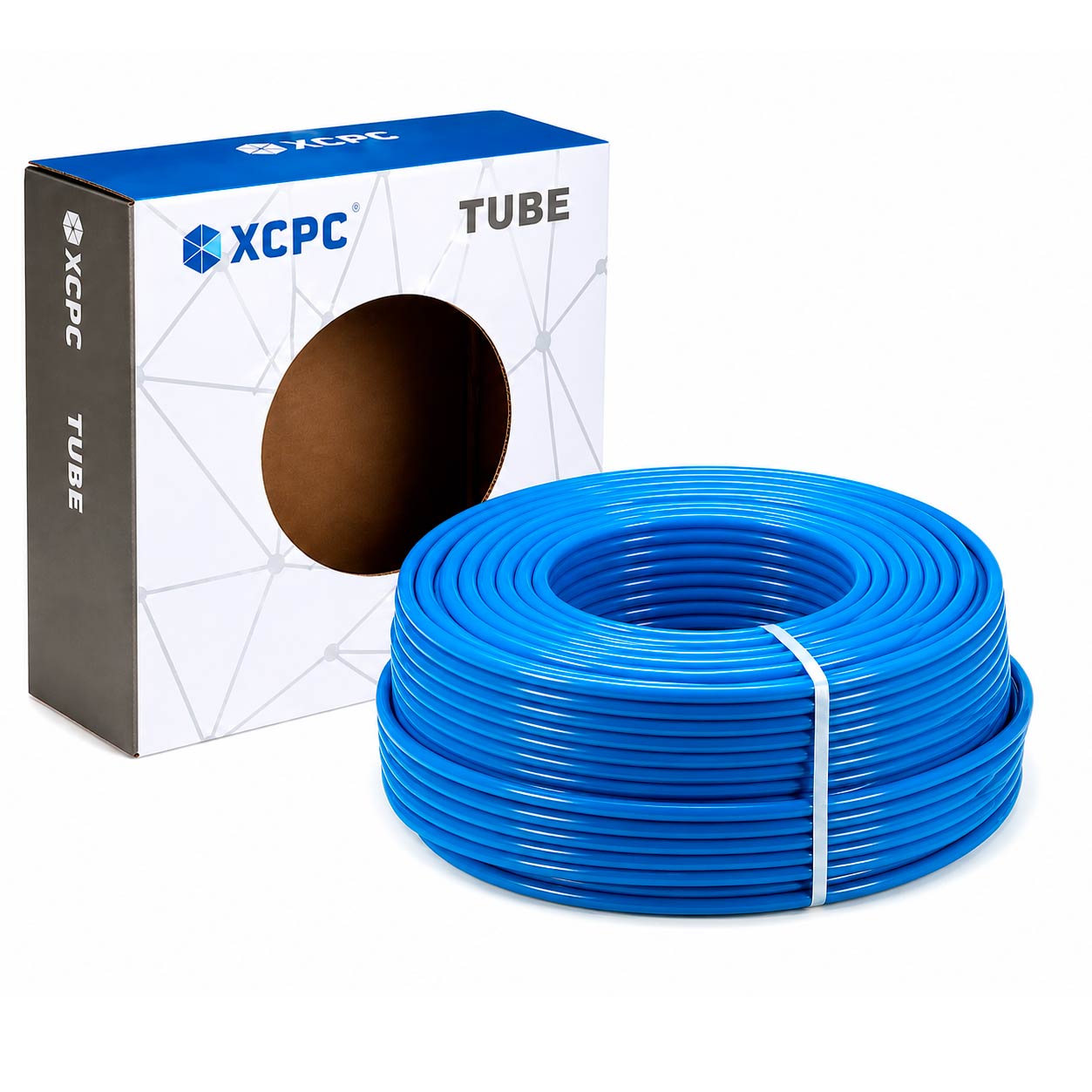

Пневматическая полиуретановая трубка PU-6X4-BU

Пневматическая полиуретановая трубка PU-6X4-BU: Гибкость и точность для систем автоматизации

PU-6X4-BU — это гибкая калиброванная пневматическая трубка из высококачественного термопластичного полиуретана (PU) синего цвета с наружным диаметром 6 мм. Изделие предназначено для передачи сжатого воздуха в динамических пневматических системах, где требуется максимальная устойчивость к многократным изгибам и малый радиус кривизны при монтаже в ограниченном пространстве.

Add to wishlist

6 People watching this product now!

Технический справочник по пневматическим трубкам

Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C

Сводная сравнительная таблица

Материал	Раб. давление (+23°C, Ø6)	Температура	FDA	Топливо / масла	Кислоты	Щёлочи	UV-стойкость	Гидролиз	Цена
PU — Полиуретан	до 16 бар	−40 … +60 °C	Спец. марки	Средняя	Слабая	Средняя	Слабая	Слабая	Средняя
PA12 — Полиамид	до 25 бар	−40 … +100 °C	Да (PA12)	Высокая	Средняя	Средняя	Хорошая	Хорошая	Средняя
PE / LDPE	до 10 бар	−30 … +60 °C	Да (пищ. марки)	Слабая	Высокая	Высокая	Средняя	Отличная	Низкая
PTFE / PFA / FEP	до 20 бар	−60 … +260 °C	FDA + USP VI	Универсальная	Все (кроме F₂)	Универсальная	Отличная	Отличная	Очень высокая
PVC — ПВХ	до 12 бар	−10 … +60 °C	Спец. марки	Слабая	Средняя	Высокая	Слабая	Хорошая	Низкая
Силикон (VMQ)	до 10 бар	−60 … +180 °C	FDA + USP VI	Слабая	Средняя	Средняя	Отличная	Отличная	Высокая

Подробное описание по каждому материалу

Полиуретан (PU / PUR)

Стандартный выбор для пневматики

Наиболее распространённый материал в пневмоавтоматике. Сочетает исключительную гибкость с хорошей прочностью на разрыв и устойчивостью к истиранию. Доступен в жёстком (PUR-hard) и мягком (PUR-soft) вариантах, широкий выбор цветов по RAL.

Давление (+23°C, Ø6)до 16 бар

Давление (Ø8)до 12 бар

Рабочая температура−40 … +60 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.1–1.25 г/см³

Прочность на разрыв40–55 МПа

Твёрдость80–98 Shore A

Удлинение при разрыве350–450%

FDA-контакт

Спец. марки

Топливо / масла

Средняя

Кислоты

Слабая

Щёлочи

Средняя

Гидролиз

Чувствителен

UV-стойкость

Слабая

Типичные применения:

ПневмоавтоматикаРоботизацияПодача воздухаУправление клапанамиСборочные линииСервопривод

✔ Преимущества

Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество

✘ Недостатки

Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях

Полиамид / Нейлон (PA6 · PA11 · PA12)

Инженерный полимер для высоких давлений

PA12 — наиболее предпочтителен в промышленных пневмосистемах: меньше впитывает влагу, чем PA6, лучше стоек к низким температурам. PA11 — биоосновного происхождения (касторовое масло), экологичен. PA6 — самый жёсткий из трёх.

Давление (PA12, Ø6)до 25 бар

Давление (PA6, Ø6)до 20 бар

Рабочая температура−40 … +100 °C

Мин. радиус изгиба~8 × Ø нар.

Плотность (PA12)1.01–1.05 г/см³

Прочность на разрыв45–60 МПа

Твёрдость72–78 Shore D

Влагопоглощение PA120.25% (PA6: 2.5%)

FDA-контакт

Да (PA12 / PA11)

Топливо / масла

Высокая

Кислоты

Средняя

Щёлочи

Средняя

Гидролиз

Хорошая

UV-стойкость

Хорошая

Типичные применения:

Тормозные системыГидравликаАвтомобильные трубопроводыПневмоинструментМашиностроениеОхлаждение

✔ Преимущества

Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон

✘ Недостатки

PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам

Полиэтилен (PE / LDPE / HDPE)

Экономичный выбор для воды и химии

LDPE (низкая плотность) — мягкий и гибкий. HDPE (высокая плотность) — жёсткий, с лучшими механическими характеристиками. Оба химически инертны к большинству водных сред. Стандарт для систем водоснабжения и ирригации.

Давление (LDPE, Ø6)до 10 бар

Давление (HDPE, Ø6)до 16 бар

Темп. (LDPE)−30 … +60 °C

Темп. (HDPE)−50 … +80 °C

Плотность (LDPE)0.91–0.94 г/см³

Плотность (HDPE)0.94–0.97 г/см³

Мин. радиус изгиба LDPE~5 × Ø нар.

Влагопоглощение< 0.01%

FDA-контакт

Да (пищ. марки)

Топливо / масла

Слабая

Кислоты

Высокая

Щёлочи

Высокая

Гидролиз

Отличная

UV (со стабил.)

Средняя

Типичные применения:

ВодоснабжениеИрригацияХимические системыПищевая промышленностьЛабораторное оборудование

✔ Преимущества

Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость

✘ Недостатки

Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов

PTFE

Тефлон: PTFE · PFA · FEP

Максимальная химическая стойкость

Фторполимеры — чемпионы по химической инертности. PTFE — жёсткий, непрозрачный. PFA — более гибкий, прозрачный, сваривается. FEP — промежуточный, хорошая прозрачность. Коэффициент трения 0.04 — самый низкий среди полимеров.

Давление (PFA, Ø6)до 20 бар

Давление (FEP, Ø6)до 16 бар

Темп. (PTFE)−60 … +260 °C

Темп. (PFA / FEP)−60 … +200 / +150 °C

Плотность (PTFE)2.14–2.20 г/см³

Коэф. трения0.04 (наименьший)

ПрозрачностьPFA/FEP — прозрачные

Влагопоглощение< 0.01%

FDA / USP

FDA + USP Class VI

Топливо / масла

Универсальная

Кислоты

Все (кроме F₂)

Щёлочи

Универсальная

Гидролиз

Отличная

UV-стойкость

Отличная

Типичные применения:

Агрессивная химияПолупроводникиФармацевтикаВысокие температурыАналитическое оборудование

✔ Преимущества

Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение

✘ Недостатки

Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов

PVC

ПВХ — Поливинилхлорид

Прозрачность и доступность

Пластифицированный PVC — мягкий, прозрачный, дешёвый. Жёсткий PVC (uPVC) — для давления. Прозрачность позволяет визуально контролировать поток. Внимание: при горении выделяет токсичный HCl.

Давление (пласт., Ø6)до 10–12 бар

Давление (жёсткий, Ø6)до 16 бар

Рабочая температура−10 … +60 °C

Мин. радиус изгиба~6 × Ø нар.

Плотность1.20–1.45 г/см³

Прочность на разрыв20–50 МПа

ПрозрачностьВысокая

Влагопоглощение0.04–0.4%

FDA-контакт

Спец. марки

Топливо / масла

Слабая

Кислоты (разб.)

Хорошая

Щёлочи

Хорошая

Гидролиз

Хорошая

UV-стойкость

Слабая (хрупкость)

Типичные применения:

Индикаторные трубкиАквариумистикаВодоснабжениеМедицинские приборыПромышленный дренаж

✔ Преимущества

Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность

✘ Недостатки

Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем

VMQ

Силикон (VMQ / MVQ)

Медицина, пища, высокие температуры

Биологически инертны, выдерживают автоклавирование (+121–134°C), сохраняют гибкость при экстремальных температурах. Высокая газопроницаемость важна в биореакторах и перистальтических насосах.

Давление (Ø6)до 8–10 бар

Рабочая температура−60 … +180 °C

Пиковая температурадо +200 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.10–1.25 г/см³

Твёрдость20–80 Shore A

ГазопроницаемостьВысокая

Автоклавирование+121 … +134 °C

FDA / USP

FDA + USP Class VI

Топливо / масла

Слабая

Кислоты

Средняя (разб.)

Щёлочи

Средняя

UV / Озон

Отличная

Автоклав

Да

Типичные применения:

МедицинаФармацевтикаПищевая промышленностьБиореакторыПеристальтические насосыАвтоклавы

✔ Преимущества

FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе

✘ Недостатки

Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам

Описание

Описание

Технические характеристики PU-6X4-BU

Согласно официальным спецификациям технического каталога XCPC 2024 года, данная модель обладает следующими параметрами:

Параметр	Значение
Материал	Полиуретан (PU)
Наружный диаметр (O.D.)	6 мм
Внутренний диаметр (I.D.)	4 мм
Толщина стенки	1.00 мм
Цвет	Синий (BU / Blue)
Макс. рабочее давление (при 20°C)	10 бар (1.0 МПа)
Давление разрыва (при 20°C)	30 бар (3.0 МПа)
Минимальный радиус изгиба	15 мм
Температурный диапазон	-20°C … +80°C
Твердость	95 или 98 Shore A
Длина в катушке	200 метров

Преимущества и сильные стороны оборудования

Опираясь на инженерные стандарты XCPC и физико-химические свойства материала, я выделяю 4 ключевых преимущества модели PU-6X4-BU:

Исключительная эластичность и «эффект памяти». Трубка сохраняет высокую гибкость даже при отрицательных температурах и мгновенно возвращается в исходную форму после деформации. Это делает её незаменимой для подвижных узлов робототехники и манипуляторов.
Минимальный радиус изгиба (15 мм). Сочетание свойств полиуретана и калиброванного сечения позволяет выполнять монтаж в сверхстесненных условиях без риска «заламывания» трубки и перекрытия воздушного потока.
Прецизионная калибровка для цанговых фитингов. Строгое соблюдение допусков при экструзии гарантирует идеальную совместимость с быстросъемными фитингами серий XPC и XPL. Это полностью исключает утечки воздуха и самопроизвольное отсоединение под давлением.
Стойкость к агрессивным средам. Материал инертен к воздействию масел, топлива и многих химических веществ, а также устойчив к абразивному износу, что значительно продлевает ресурс магистрали в условиях реального производства.

Сферы применения

Трубка PU-6X4-BU является универсальным индустриальным стандартом для следующих областей:

Робототехника и манипуляторы: подключение компактных пневмозахватов и исполнительных органов с высокой частотой перемещений.
Упаковочное оборудование: использование в узлах, требующих малых радиусов изгиба.
Сборочные линии: организация гибких подводок к пневмоцилиндрам малого диаметра (серии MA, MAL, CJ2).
Приборостроение: питание пневматических датчиков и логических элементов.

Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я убедился, что надежность пневмолинии часто недооценивается. Выбирая PU-6X4-BU от XCPC, вы получаете продукт от производителя с 33-летней историей. Компания XCPC использует передовые методы контроля качества, что подтверждено аудитами мировых лидеров сертификации — Bureau Veritas и SGS. На acvatron.md мы рекомендуем синюю серию (BU) не только из-за её физических свойств, но и для визуальной идентификации линий управления, что значительно упрощает обслуживание и диагностику сложных систем».

Часто задаваемые вопросы

1. Можно ли использовать эту трубку в вакуумных системах? Да, согласно техническому каталогу, полиуретановые трубки XCPC серии PU подходят для работы с вакуумом благодаря своей способности сохранять герметичность и форму.

2. В чем преимущество синего цвета (BU)? Синий цвет является промышленным стандартом для идентификации линий сжатого воздуха. Это облегчает монтаж и исключает ошибки при подключении сложных многоконтурных систем.

3. Как правильно монтировать трубку в цанговый фитинг? Для обеспечения полной герметичности край трубки должен быть отрезан строго перпендикулярно её оси. Рекомендуется использовать специальный нож для трубок XCPC, чтобы избежать деформации профиля при срезе.

Как выбрать между трубкой PU-12X8 и нейлоновой?

Выбор между полиуретановой трубкой PU-12X8 и нейлоновым (полиамидным) аналогом того же внешнего диаметра зависит от специфики эксплуатации вашей пневмосистемы: динамики перемещений, рабочего давления и температуры окружающей среды.

Ниже приведен подробный инженерный разбор для принятия решения:

1. Гибкость vs. Прочность

PU-12X8 (Полиуретан): Обладает исключительной эластичностью и «эффектом памяти», что позволяет трубке мгновенно возвращаться в исходную форму после деформации. Она идеальна для подвижных узлов, робототехники и монтажа в стесненных условиях, так как имеет малый радиус изгиба — всего 35 мм.
Нейлон (NY): Значительно жестче полиуретана и сложнее в укладке в ограниченном пространстве. Его минимальный радиус изгиба для диаметра 12 мм составляет 80–120 мм (в зависимости от толщины стенки), а при попытке резкого сгиба трубка может «заломиться».

2. Давление и температура

Полиуретан: Рассчитан на стандартное промышленное давление до 10 бар при температуре +20°C. При нагреве свыше +23°C его прочностные характеристики быстро снижаются.
Нейлон: Является высокопрочным материалом, способным выдерживать рабочее давление до 20–30 бар (в зависимости от модели). Он сохраняет стабильность при температурах до +90°C, что позволяет использовать его в горячих цехах и вблизи компрессорных блоков.

3. Геометрия и пропускная способность

Трубка PU-12X8 имеет толщину стенки 2.0 мм, что обеспечивает внутренний проход диаметром 8 мм. Это делает её очень устойчивой к внешним повреждениям и истиранию.
Нейлоновые трубки диаметром 12 мм часто выпускаются с более тонкой стенкой (например, NY-12X10 со стенкой 1.0 мм), что дает внутренний диаметр 10 мм. Это обеспечивает более высокий расход воздуха и меньшие потери давления на длинных магистралях.

4. Химическая и экологическая стойкость

Нейлон превосходит полиуретан по устойчивости к агрессивным средам: маслам, топливу, растворителям и ультрафиолетовому излучению (особенно черная серия). Он оптимален для стационарных уличных линий и тяжелых производственных условий.
Полиуретан устойчив к гидролизу и маслам, но может деформироваться при длительном воздействии прямых солнечных лучей.

Резюме для выбора:

Выбирайте PU-12X8, если трубка будет постоянно двигаться, установлена на пневмоцилиндре или в кабелеукладчике.
Выбирайте Нейлон, если вам нужна стационарная магистраль с высоким давлением, работа в условиях жары или передача максимального объема воздуха.
Для обеспечения герметичности обе трубки XCPC калиброваны под цанговые фитинги серий XPC и XPL.
