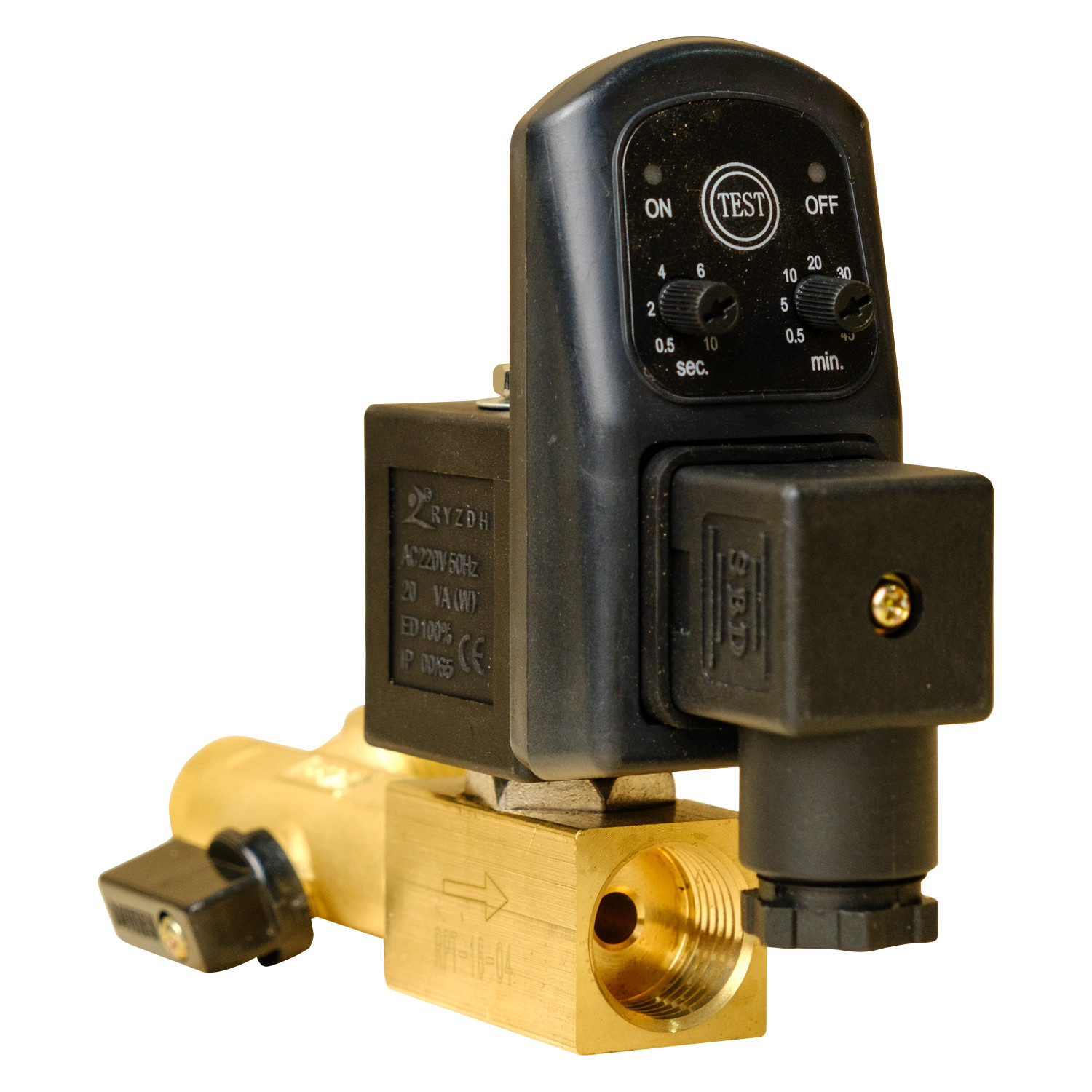

Конденсатоотводчик электромагнитный 220В — G 1/2″ нар., нормально закрытый, таймерный

Зачем нужен конденсатоотводчик и что бывает без него

Сжатый воздух всегда содержит водяные пары. При сжатии и охлаждении влага конденсируется — в ресивере, фильтрах, трубопроводах. Если конденсат не удалять регулярно:

• Ресивер корродирует изнутри — вода + кислород = ржавчина, которая осыпается и загрязняет инструмент и продукцию
• Фильтры теряют эффективность — переполненный конденсатом фильтр пропускает влагу дальше в систему
• Осушители перегружаются — конденсат в избытке сокращает ресурс хладагента и адсорбента
• Пневмоцилиндры и клапаны выходят из строя — вода вымывает смазку и вызывает коррозию штоков
• Окраска, сварка, лазерная резка — даже небольшое количество влаги в воздухе портит качество

Конденсатоотводчик — это автоматическое решение: он сбрасывает конденсат по расписанию без участия оператора.

Почему электромагнитный таймерный тип лучше поплавкового

Поплавковые конденсатоотводчики — самый распространённый, но наименее надёжный тип:

Вывод: электромагнитный конденсатоотводчик с таймером надёжнее, настраивается под конкретную интенсивность конденсатообразования и не зависит от качества воздуха.

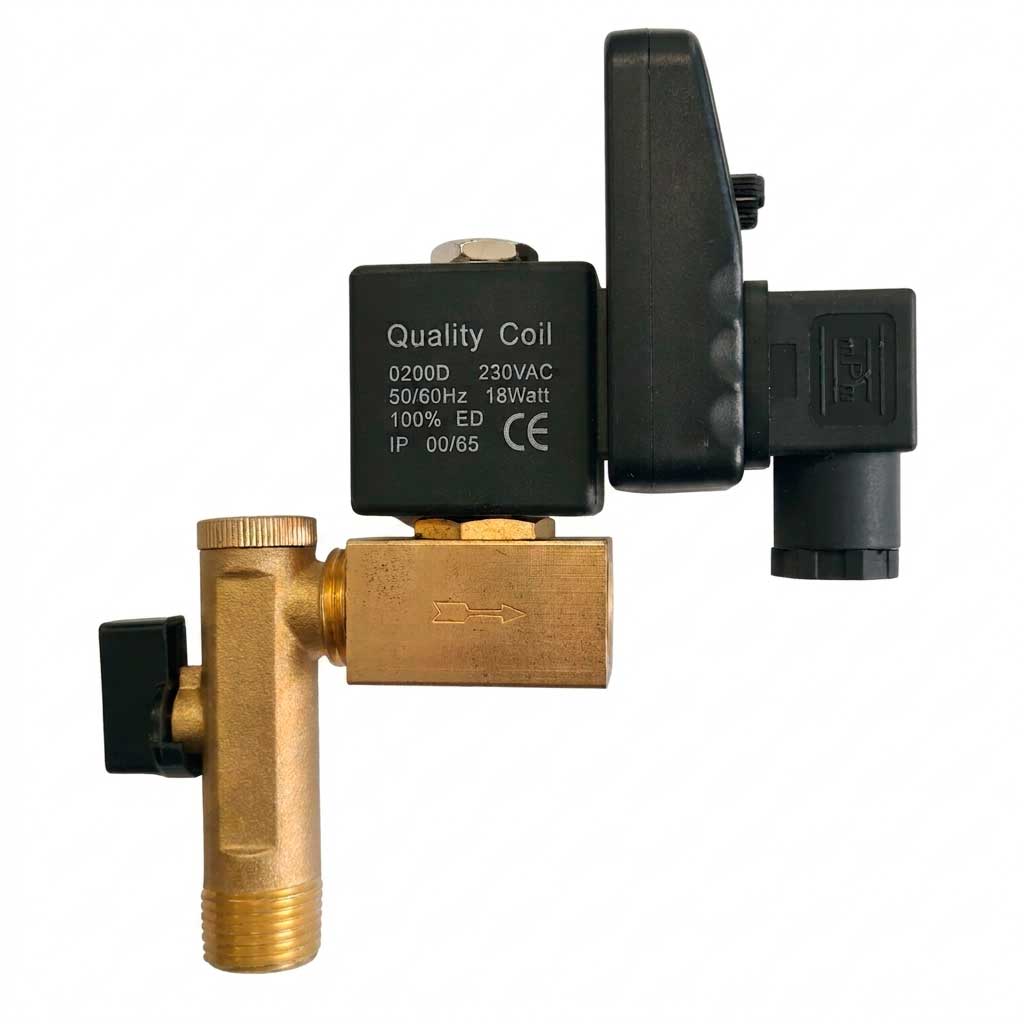

Конструкция «три в одном»: что входит в корпус

1. Электромагнитный 2/2 НЗ-клапан прямого действия Нормально закрытый (НЗ) означает: при обесточивании клапан закрыт — конденсат не сливается. При подаче напряжения 220В на катушку — клапан открывается на время, заданное таймером, и конденсат сбрасывается. Прямое действие обеспечивает срабатывание независимо от перепада давления.

2. Встроенный механический фильтр Защищает золотник электромагнитного клапана от твёрдых частиц (окалина, ржавчина, загрязнения из ресивера). Это ключевое отличие от простых соленоидных клапанов — встроенный фильтр предотвращает основную причину отказов: засорение золотника.

3. Ручной шаровой кран Позволяет вручную открыть слив конденсата без подачи напряжения на катушку — для технического обслуживания, проверки или аварийного слива при отключении питания.

Программируемое таймерное управление

В комплект входит программируемый таймер с двумя независимыми настройками:

• Интервал между сливами (пауза) — как часто открывается клапан. Диапазон: от нескольких минут до нескольких часов. Настраивается в зависимости от интенсивности конденсатообразования: больше конденсата — короче интервал.
• Время открытия клапана (длительность слива) — как долго клапан остаётся открытым. Обычно 1–10 секунд. Достаточно для сброса скопившегося конденсата, но не настолько долго, чтобы терять давление воздуха.

💡 Правило настройки: начните с паузы 30 минут и временем слива 3 секунды. Через несколько дней проверьте — если конденсат не успевает накапливаться, увеличьте паузу; если клапан сливает только воздух без конденсата — уменьшите время слива.

Технические характеристики

Где устанавливается конденсатоотводчик

Конденсатоотводчик монтируется в самой нижней точке ёмкости или магистрали — туда, куда под действием силы тяжести стекает конденсат:

Ресивер компрессора Основная точка накопления конденсата. Устанавливается в нижний дренажный штуцер ресивера. Интервал слива — каждые 30–120 минут в зависимости от интенсивности работы компрессора.

Магистральные фильтры Фильтры грубой и тонкой очистки имеют нижнюю чашу для сбора конденсата и масла. Конденсатоотводчик заменяет ручной кран слива. Интервал — каждые 15–60 минут.

Рефрижераторный осушитель На выходе из осушителя температура воздуха повышается и часть влаги конденсируется — конденсатоотводчик автоматически удаляет этот конденсат.

Перепады высоты в магистрали В нижних точках изогнутого трубопровода конденсат скапливается и течёт по магистрали к потребителям. Установка конденсатоотводчика предотвращает это.

Циклонные сепараторы и влагоотделители Нижний порт циклона — оптимальное место для конденсатоотводчика.

Схема правильной установки

Компрессор → Ресивер → [конденсатоотводчик] → Осушитель → Фильтр → [конденсатоотводчик] → Потребитель
                ↓                                              ↓
           (нижняя точка)                               (нижняя точка)

Сливной шланг от выходного порта G 1/2″ (вн.) направляется в дренажный сборник или канализацию.

⚠️ Важно: конденсат из компрессорной системы содержит масло — его нельзя сливать непосредственно в канализацию без маслоотделителя. Используйте ёмкость для сбора или систему очистки конденсата.

5 причин выбрать электромагнитный конденсатоотводчик вместо поплавкового

1. Работает при загрязнённом конденсате Поплавковые клапаны блокируются твёрдыми частицами из ресивера. Встроенный фильтр данной модели защищает золотник от засорения.

2. Не теряет воздух при отказе НЗ-клапан при потере питания или выходе из строя остаётся закрытым. Поплавковый клапан при отказе часто залипает в открытом положении — компрессор теряет давление.

3. Настраивается под любой режим работы Производительность компрессора, температура воздуха и влажность окружающей среды влияют на количество конденсата. Таймер позволяет точно подобрать интервал под конкретные условия.

4. Ручной слив без отключения давления Встроенный шаровой кран позволяет в любой момент слить конденсат вручную — для проверки или при техническом обслуживании без остановки системы.

5. FPM-уплотнение для агрессивных конденсатов Конденсат из компрессора содержит масло, кислоты и механические частицы. FPM (Viton) — наиболее химически стойкий материал уплотнений, превосходящий NBR и EPDM в сложных условиях.

Мнение эксперта

«На большинстве компрессоров до 15 кВт, которые мы обслуживаем, конденсатоотводчик — это первое, о чём забывают при монтаже, и первое, что создаёт проблемы через год. Типичная картина: поплавковый клапан на фильтре залип — хозяин об этом не знает, фильтр переполнен конденсатом, вода идёт в магистраль, потом ржавчина в цилиндрах и испорченная окраска. Электромагнитный таймерный отводчик решает это системно: даже если фильтр перегружен — таймер откроет клапан строго по расписанию. Единственное, что нужно правильно настроить — время слива: слишком долгое время будет гнать воздух вместе с конденсатом и вы потеряете давление в системе. 2–5 секунд — оптимум для большинства ресиверов до 500 литров.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

FAQ

❓ Чем отличается нормально закрытый (НЗ) клапан от нормально открытого (НО)? НЗ-клапан закрыт при отсутствии питания и открывается при подаче напряжения. НО-клапан — наоборот. Для конденсатоотводчика нужен НЗ-тип: в обесточенном состоянии (авария, отключение питания) клапан остаётся закрытым и не стравливает давление из системы.

❓ Как подключить сливной шланг к выходному порту G 1/2″? Выходной порт G 1/2″ Female (внутренняя резьба) предназначен для подключения сливного шланга или трубки. Используйте ниппель G 1/2″ нар. с штуцером под шланг нужного диаметра. Сливной шланг направьте в дренажный сборник или в специальную ёмкость для сбора маслосодержащего конденсата.

❓ Нужно ли отключать компрессор при установке конденсатоотводчика? Да. Перед монтажом необходимо остановить компрессор, стравить давление из ресивера и фильтра до нуля. Работа под давлением при замене конденсатоотводчика опасна. После монтажа — проверить герметичность всех соединений под давлением с мыльным раствором.

❓ Как часто нужно обслуживать электромагнитный конденсатоотводчик? Раз в 6–12 месяцев рекомендуется промывать встроенный фильтр от накопившихся частиц. Для этого снимите фильтрующий элемент и промойте в чистом растворителе или сжатым воздухом. Проверьте герметичность золотника: если клапан подтекает в закрытом положении — замените уплотнения или весь клапан.

❓ Можно ли использовать этот конденсатоотводчик для системы с маслом или агрессивными жидкостями? Да. Уплотнение из FPM (Viton) совместимо с маслами, топливом, слабыми кислотами и агрессивными конденсатами — именно поэтому FPM выбирают для промышленных пневматических систем, где конденсат содержит компрессорное масло.
