Фитинг пневматический редукционный тройной PKG 1008
Фитинг пневматический редукционный тройной PKG 10-08 — быстроразъёмный цанговый компонент T-образной формы для разветвления одного основного потока сжатого воздуха на два независимых направления с одновременным уменьшением диаметра магистрали. Фитинг обеспечивает герметичное и надёжное соединение полимерных трубок (из полиуретана или полиамида): прямой проход 10 мм → 10 мм и боковое ответвление 8 мм. Оптимальный выбор для построения компактных распределительных узлов в современных пневмосистемах.
Таблица технических характеристик
| Параметр | Значение |
|---|---|
| Маркировка / Модель | PKG 10-08 (в каталогах также: PKG 10-8) |
| Тип конструкции | Тройник редукционный T-образный разветвитель |
| Подключение 1 (прямой вход) | Цанговый зажим под трубку 10 мм |
| Подключение 2 (прямой проход) | Цанговый зажим под трубку 10 мм |
| Подключение 3 (боковое ответвление) | Цанговый зажим под трубку 8 мм |
| Материал корпуса | Высокопрочный термопластичный полимер (PBT) |
| Зажимной механизм | Цанга из нержавеющей стали марки SUS304 |
| Уплотнения | Бутадиен-нитрильный каучук (NBR) |
| Рабочая среда | Фильтрованный сжатый воздух, вакуум, инертные газы |
| Диапазон рабочего давления | 0 – 1,0 МПа (0 – 10 бар) |
| Допустимое разрежение (вакуум) | до -100 кПа (-1 бар) |
| Рабочая температура | 0°C – +60°C |
| Совместимые материалы шлангов | Полиуретан (PU), Нейлон/Полиамид (PA), Полиэтилен (PE) |
Преимущества и уникальные торговые предложения (УТП)
Пневматические компоненты SHPI премиум-серии PKG превосходят стандартные разветвители по показателям долговечности и гидродинамической эффективности:
- Оптимальная T-образная геометрия потока: T-образная конструкция с редукцией на боковом ответвлении позволяет сохранить пропускную способность основной магистрали (10→10 мм) и одновременно организовать отбор давления на вспомогательный контур (8 мм) с минимальными потерями.
- Монолитное цанговое соединение со стальным зубом: Фиксаторы из нержавеющей стали SUS304 надёжно удерживают калиброванные полиуретановые трубки. Конструкция исключает риск самопроизвольного срыва шланга при скачках давления.
- Эллиптическая форма нажимного кольца: Инновационная форма отпускной манжеты позволяет легко демонтировать трубки даже в условиях сверхплотного монтажа внутри компактных пневмошкафов, где стандартные круглые кольца неудобны для нажатия.
- Термостойкий и ударопрочный корпус (PBT): Полибутилентерефталат не подвержен воздействию масел, компрессорного конденсата и большинства химических соединений, что гарантирует многолетнюю службу фитинга без растрескивания пластика.
Точные аналоги пневматического распределителя (Multi Tee Reducer / Manifold)

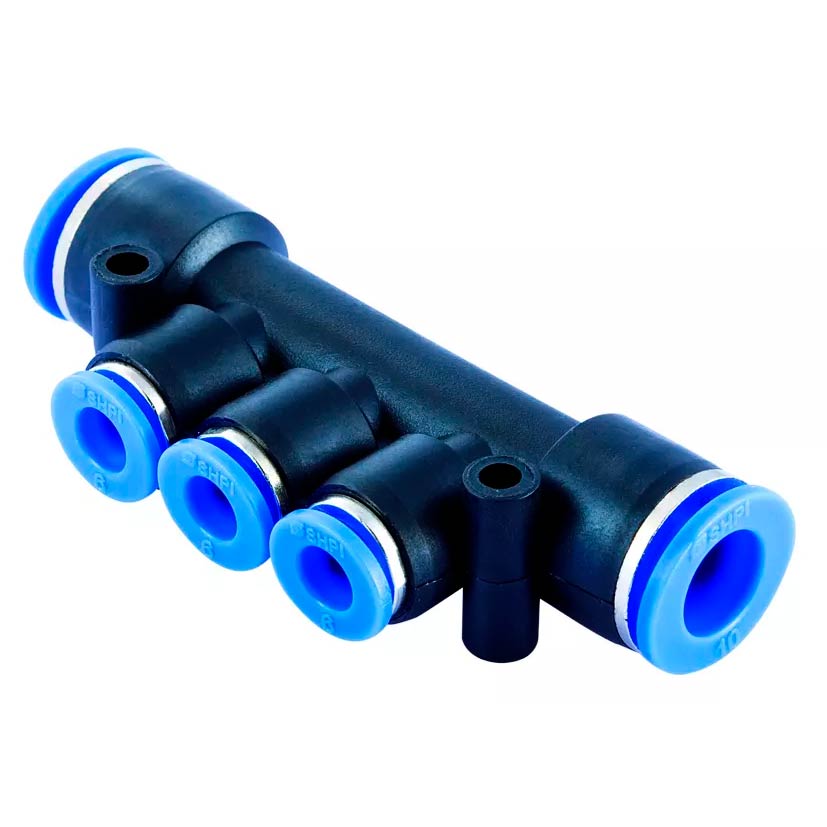

PKG 10-08 (вход Ø10 мм + три выхода Ø8 мм)
| Бренд | Артикул / Серия | Примечание |
|---|---|---|
| Camozzi | 7545 10-8 (серия 7000) | Точный аналог — Multi tee reducer, идеальное совпадение по конструкции |
| SMC | KQ2Y10-08 + manifold-варианты или KM серии | Ближайший аналог, можно собрать похожую конфигурацию |
| Festo | QSY-10-8 + multi-branch или QSM | Хорошая альтернатива, высокое качество |
| Metal Work | Серия push-in multi tee reducer 10-8 мм | Итальянское качество |
| AirTAC | PKG10-08 / аналог серии PY/PKG | Прямой аналог по конструкции |
Примечания:
- Тип: Multi Tee Reducer — распределитель с одним входом Ø10 мм и тремя выходами Ø8 мм.
- Материал: высокопрочный технополимер (PBT) + синие цанги с металлическим кольцом.
- Рабочее давление: 0–10 бар, температура 0…+60°C.
- Отлично подходит для распределения сжатого воздуха на несколько потребителей с редукцией диаметра.
Сферы применения тройника PKG 10-08
Данный редукционный разветвитель незаменим на этапах перехода от магистральных трубопроводов к конечным потребителям воздуха:
- Пневматические островки и распределительные шкафы: Разделение воздуха, поступающего по 10-миллиметровой трубе, на основной контур (10 мм) и вспомогательный отвод на блок клапанов или КИПиА (8 мм).
- Промышленные упаковочные линии: Подача сжатого воздуха на основной исполнительный механизм с параллельным отбором давления на вспомогательный пневмоцилиндр или датчик.
- Автосервисы и покрасочные камеры: Разводка воздуха от поста подготовки к двум рабочим точкам с разными требованиями по диаметру шланга.
- Деревообрабатывающие станки: Подключение систем пневмоприжима заготовок на мебельных производствах, где требуется сохранить основную магистраль и организовать ответвление меньшего сечения.
Мнение эксперта
«Главная инженерная ценность фитинга SHPI PKG 10-08 заключается в объединении двух технологических операций в одном корпусе: разветвления и редукции. T-образная конструкция сохраняет сквозной проход 10 мм для основной магистрали — давление не «режется» напополам, а лишь отводится боковое ответвление 8 мм. Это позволяет отказаться от громоздких связок «стандартный тройник 10 мм + отдельный переходник 10-8». Чем меньше стыков в вашей пневмолинии, тем выше её общая надёжность и тем ниже вероятность утечек, которые ежегодно обходятся предприятиям в тысячи леев из-за перерасхода электроэнергии компрессором. Бренд SHPI стабильно держит геометрию посадочных мест, поэтому уплотнительные кольца NBR внутри фитинга не сифонят даже после многократных циклов переподключения.»
— Виталий Болучевский, ведущий инженер департамента компрессорных систем Acvatron
Соответствие международным регламентам
Продукция SHPI выпускается в строгом соответствии с требованиями системы менеджмента качества ISO 9001. Изделия полностью соответствуют экологической директиве ЕС RoHS, что подтверждает отсутствие токсичных компонентов в составе технополимера и позволяет применять фитинги на предприятиях с высокими санитарно-гигиеническими требованиями.
FAQ
1. В чём разница между T-образным и Y-образным разветвителем?
Ответ: T-образный фитинг (PKG 10-08) имеет два соосных порта (прямой проход 10→10 мм) и одно боковое ответвление под углом 90° (8 мм). Y-образный фитинг имеет два выхода под одинаковым углом без прямого прохода. T-образная схема предпочтительна, когда нужно сохранить основную магистраль и организовать дополнительный отвод.
2. Каковы требования к подготовке трубки перед монтажом?
Ответ: Трубка должна быть отрезана строго под углом 90° к её оси. Срез должен быть чистым, без заусенцев и деформаций окружности. Рекомендуется использовать специальный резак для полимерных трубок — обычные ножницы или нож заминают стенки, что приведёт к повреждению внутреннего уплотнения и утечке воздуха.
3. Можно ли использовать данный тройник в системах с высоким уровнем вибрации?
Ответ: Да. Корпус из PBT и стальные цанги SUS304 устойчивы к эксплуатационным вибрациям. Для долговечной работы рекомендуется зафиксировать подходящие к фитингу трубки на расстоянии 5–10 см от тройника с помощью хомутов, чтобы снизить изгибающий момент.
4. Подходит ли этот фитинг для работы под вакуумом?
Ответ: Да, фитинги серии PKG от SHPI спроектированы как универсальные и стабильно удерживают отрицательное давление до -100 кПа. Они эффективно применяются в роботизированных системах перекладки деталей с вакуумными присосками.
