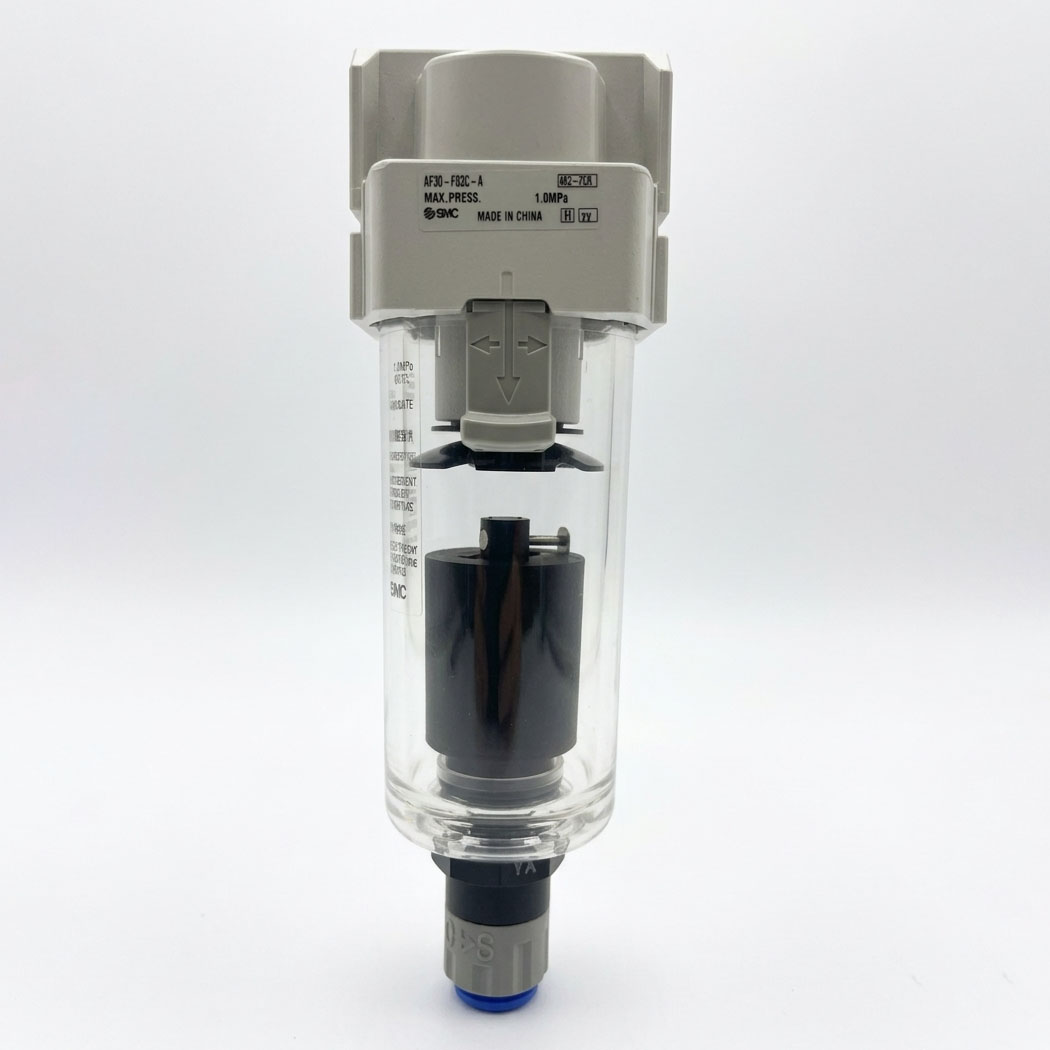

Фильтр сжатого воздуха SMC AF30-F03C-A, 5 мкм, модульный, с автосливом N.C.

1. Назначение и принцип работы

Конструкция относится к обновлённой серии «A» с облегчённым корпусом и улучшенной эргономикой: прозрачный защитный кожух стакана (Bowl Guard) закрывает поликарбонатную ёмкость со всех сторон, обеспечивая визуальный контроль уровня конденсата и одновременно защищая стакан от механических повреждений.

2. Технические характеристики

3. Конструктивные особенности

Расшифровка обозначения модели:

Конструктивные решения:

• Обзор на 360° и повышенная безопасность — прозрачный защитный кожух стакана (Bowl Guard) полностью закрывает поликарбонатную ёмкость, защищая её от внешних воздействий и обеспечивая визуальный контроль уровня конденсата с любой стороны.
• Модульная архитектура — за счёт системы распорок (Spacer) фильтр легко интегрируется с другими компонентами подготовки воздуха (регуляторами AR, лубрикаторами AL) без сложных резьбовых соединений, что сокращает габариты всего блока.
• Интеллектуальный автоматический слив N.C. — отводчик AD37-A гарантирует, что при падении давления в системе ниже 0,15 МПа или его полном сбросе сливное отверстие остаётся закрытым, предотвращая утечку воздуха и неконтролируемый выход остатков влаги.
• Сниженная масса и коррозионная стойкость — современные композитные материалы корпуса снижают вес до 90 г по сравнению с предыдущими сериями без потери прочностных характеристик.

4. Рекомендации по монтажу

• Резьба присоединения G 3/8″ — цилиндрическая (BSPP): герметизация плоской прокладкой, ФУМ-лента не требуется.
• При интеграции в блок подготовки воздуха (FRL) используйте штатную систему распорок (Spacer) для модульного соединения с регуляторами AR и лубрикаторами AL — это позволяет избежать дополнительных резьбовых переходников и сократить габариты узла.
• Для корректной работы автослива AD37-A при подключении трубки к сливному порту используйте трубку с внутренним диаметром не менее 4 мм и длиной не более 5 м.
• Учитывайте, что автослив типа N.C. не сработает при отсутствии давления в системе (ниже 0,15 МПа) — в конце рабочего дня при остановке компрессора остатки влаги рекомендуется сливать вручную.
• При обслуживании и очистке стакана используйте только нейтральные моющие средства — поликарбонат чувствителен к синтетическим маслам и органическим растворителям, которые могут вызвать растрескивание материала.
• Фильтрующий элемент подлежит замене при достижении перепада давления 0,1 МПа или не реже одного раза в 2 года — в зависимости от того, что наступит раньше.

5. Аналоги и сравнение

В линейке SMC: для контроля степени загрязнения фильтрующего элемента по перепаду давления на этой же странице-источнике указан дифференциальный манометр SMC GD40-2-01 — удобное дополнение к AF30-F03C-A для визуального контроля момента замены картриджа без расчёта по времени эксплуатации.

Точных сверенных номеров кросс-референсов к другим брендам на странице товара не приведено — при подборе замены другого бренда (Festo, Camozzi, AIGNEP, SHPI) ориентируйтесь на совпадение присоединительной резьбы (G 3/8″), степени фильтрации (5 мкм) и типа слива конденсата (N.C. при аналогичных требованиях к маломощным компрессорам), а точное соответствие уточняйте по паспорту выбранной модели.

6. Частые ошибки

• Ожидание автоматического слива конденсата при падении давления в системе до нуля — модель с индексом «C» нормально закрытая, клапан блокируется пружиной при отсутствии давления, и при остановке системы влагу нужно сливать вручную.
• Использование агрессивных растворителей или синтетических масел для очистки поликарбонатного стакана — приводит к растрескиванию материала.
• Затягивание с заменой фильтрующего элемента сверх рекомендованного перепада давления 0,1 МПа или двухлетнего срока — падение производительности фильтра и риск повреждения элемента.
• Подключение к сливному порту трубки меньшего диаметра, чем 4 мм, или длиннее 5 м — нарушает корректную работу автослива AD37-A.
• Герметизация резьбы G 3/8″ ФУМ-лентой вместо плоской прокладки — резьба цилиндрическая, уплотнение рассчитано иначе.

7. Область применения

Промышленная автоматизация и робототехника (защита пневматических клапанов и цилиндров от засорения), сборочные линии (подготовка воздуха для пневмоинструмента), машиностроение (обеспечение чистоты воздуха в системах управления станками), упаковочное оборудование (работа в составе блоков подготовки воздуха F.R.L.).

8. Мнение эксперта

«Модель AF30-F03C-A особенно ценится за тип слива «C» (N.C.). Это идеальное решение для систем с компрессорами малой мощности (менее 0,75 кВт), где критически важно исключить утечки воздуха через сливной клапан в момент запуска системы, пока давление ещё не достигло номинала. Важно помнить: поликарбонатный стакан чувствителен к синтетическим маслам и органическим растворителям, поэтому используйте только нейтральные моющие средства при обслуживании», — отмечает Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта.

9. FAQ

Будет ли сливаться вода автоматически, если давление в системе упадёт до нуля? Нет, модель с индексом «C» нормально закрытая. При отсутствии давления клапан остаётся заблокированным пружиной — в таких случаях остатки влаги рекомендуется сливать вручную в конце рабочего дня.

Как понять, что фильтрующий элемент требует замены? Элемент подлежит замене при достижении перепада давления 0,1 МПа или не реже одного раза в 2 года, в зависимости от того, что наступит раньше.

Можно ли подсоединить трубку к сливному крану? Да, для этой модели предусмотрена возможность подключения трубки к сливному порту. Для корректной работы автослива AD37-A рекомендуется трубка с внутренним диаметром не менее 4 мм и длиной не более 5 м.

Как контролировать степень загрязнения фильтра? По перепаду давления — для визуального контроля удобно использовать дифференциальный манометр SMC GD40-2-01, устанавливаемый отдельно.
