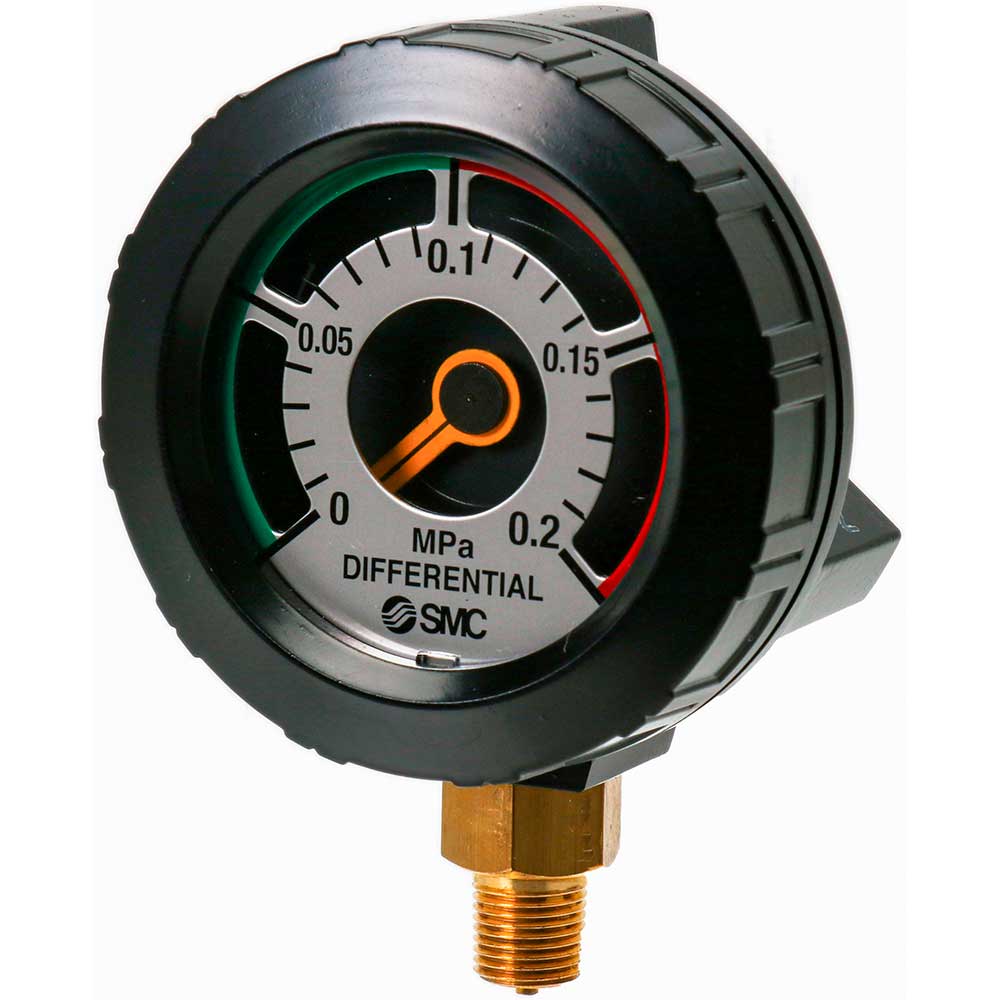

GD40-2-01 SMC — Дифференциальный манометр для контроля загрязнения фильтров

Расшифровка артикула

Назначение и принцип работы

Манометр подключается по обходной (байпасной) схеме параллельно фильтру: одна точка подключения ставится до фильтрующего элемента, вторая — после. Внутри манометра два давления воздействуют на мембрану/поршневой узел с двух сторон, и стрелка показывает именно разницу этих давлений, а не абсолютное значение каждого из них. Чем больше загрязнён фильтр, тем выше сопротивление потоку воздуха и тем больше показание перепада — это прямой практический индикатор «пора менять картридж», не требующий остановки линии и разборки корпуса фильтра.

Ключевые параметры

Ключевые особенности конструкции

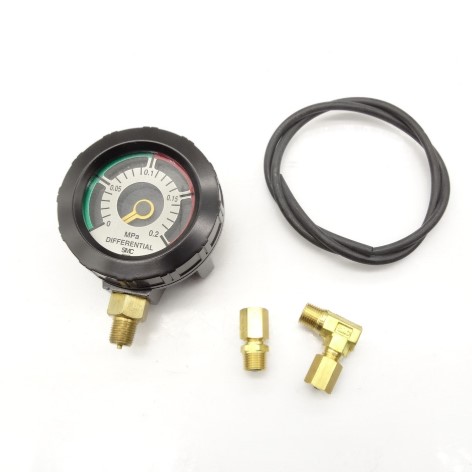

Корпус манометра компактный и лёгкий по меркам приборов такого класса, что упрощает монтаж без дополнительного крепежа — держится на резьбовом соединении. В комплект входит защитный кожух, предотвращающий повреждение стекла и корпуса в условиях цеха с интенсивным движением персонала и техники. Конструкция построена по принципу простого байпасного включения: не требует отдельного источника питания, электрических выходов или настройки — показания появляются сразу после подключения к двум точкам давления.

Линейка серии

Манометры серии GD40 выпускаются с разными диапазонами измерения перепада давления под одну и ту же резьбу G1/8 и диаметр корпуса 40 мм — выбирайте код диапазона по ожидаемому перепаду на вашем оборудовании:

⚠️ Правило выбора: диапазон подбирайте так, чтобы ожидаемый рабочий перепад чистого/загрязнённого фильтра укладывался в среднюю треть шкалы — если стрелка на чистом фильтре уже стоит у верхней границы шкалы, диапазон занижен и манометр нужно менять на больший.

Советы специалистов

• Устанавливайте манометр строго по байпасной схеме — точки отбора давления должны быть именно до и после фильтрующего элемента, а не в произвольных местах магистрали.
• Записывайте показание на новом, чистом фильтре как «точку отсчёта» — без неё сложно понять, при каком именно перепаде конкретно ваш фильтр требует замены.
• Не путайте дифференциальный манометр с обычным манометром давления — у обычного манометра одна точка подключения и он покажет абсолютное давление в сети, а не перепад на фильтре.
• Периодически проверяйте, что байпасные трубки к манометру не пережаты и не забиты — иначе прибор покажет заниженный перепад независимо от реального состояния фильтра.

💡 Лайфхак: ведите простой журнал показаний раз в неделю/месяц — тренд роста перепада виден задолго до критического значения, и замену фильтра можно спланировать заранее, а не менять аварийно.

⚠️ Частая ошибка: манометр монтируют сразу после установки нового фильтра и забывают, что начальный (чистый) перепад у разных фильтроэлементов отличается — ориентируются на паспортное значение производителя фильтра, а не на реальное показание при первом включении.

Кому не подходит

• Для сред, отличных от сжатого воздуха, без отдельного согласования совместимости материалов.
• Для случаев, где нужна автоматическая сигнализация/отключение по перепаду — здесь только визуальный индикатор, для автоматики нужен дифференциальный реле-выключатель, а не стрелочный манометр.
• Для очень малых перепадов (доли кПа) на прецизионных ULPA/HEPA фильтрах — точность ±0,006 МПа для такой задачи слишком грубая.

Практические кейсы

1. На компрессорной станции фильтры меняли строго по календарю раз в квартал — после установки GD40-2-01 на байпас оказалось, что часть фильтров реально служит вдвое дольше, а часть требует замены раньше графика; переход на замену по фактическому перепаду сократил расход фильтроэлементов.
2. На линии с высокой запылённостью цеха дифманометр показал резкий рост перепада за неделю вместо привычного месяца — по показанию заранее заказали фильтр и заменили его без незапланированного простоя оборудования из-за упавшего давления в сети.
3. При наладке нового блока подготовки воздуха монтажники изначально подключили манометр только с одной стороны фильтра по ошибке — прибор показывал нулевой перепад независимо от состояния фильтра; после исправления байпасной схемы показания стали корректно расти по мере загрязнения.

Сопутствующие товары: трубка для байпасной обвязки, фитинги G1/8, фильтры и фильтроэлементы блоков подготовки воздуха той же линии оборудования.

Мнение эксперта

Виталий Болучевский

Главный инженер Acvatron SRL, более 15 лет в отрасли

«Дифференциальный манометр — один из немногих приборов, который окупает себя буквально за один цикл замены фильтра. Клиенты часто меняют фильтроэлементы либо слишком рано «на всякий случай», либо слишком поздно — уже после падения давления в сети и жалоб от оборудования. GD40-2-01 убирает эту неопределённость: перепад давления виден на глаз, без замеров и разборки корпуса фильтра. Рекомендую ставить его на каждый узел подготовки воздуха, где простой оборудования из-за забитого фильтра дорого обходится».

FAQ

Чем дифференциальный манометр отличается от обычного манометра давления? Обычный манометр имеет одну точку подключения и показывает абсолютное давление в конкретной точке сети. Дифференциальный манометр имеет две точки подключения (до и после элемента) и показывает именно разницу между ними — это ключевой показатель для оценки загрязнения фильтра.

При каком показании перепада нужно менять фильтр? Конкретное пороговое значение зависит от паспорта самого фильтроэлемента (у разных фильтров разное штатное сопротивление). Ориентируйтесь на документацию производителя фильтра и на собственный журнал наблюдений с момента установки нового элемента.

Можно ли использовать этот манометр не для фильтра, а для другого элемента линии? Да, принцип измерения перепада универсален — прибор можно ставить на любой элемент, где важно контролировать разницу давления до/после (клапан, дроссель, теплообменник), в пределах заявленного диапазона 0-0,2 МПа.

Нужна ли фум-лента на резьбу G1/8 при монтаже? Резьба коническая (PT), самоуплотняющаяся — герметизация обеспечивается конусностью резьбы, но на практике фум-лента или аналогичный уплотнитель часто используется дополнительно для надёжности на вибрирующем оборудовании.

Манометр может подать сигнал тревоги при превышении перепада? Нет, это чисто визуальный стрелочный индикатор без электрического выхода. Если нужна автоматическая сигнализация или отключение оборудования по перепаду, требуется отдельное реле дифференциального давления, а не манометр.
