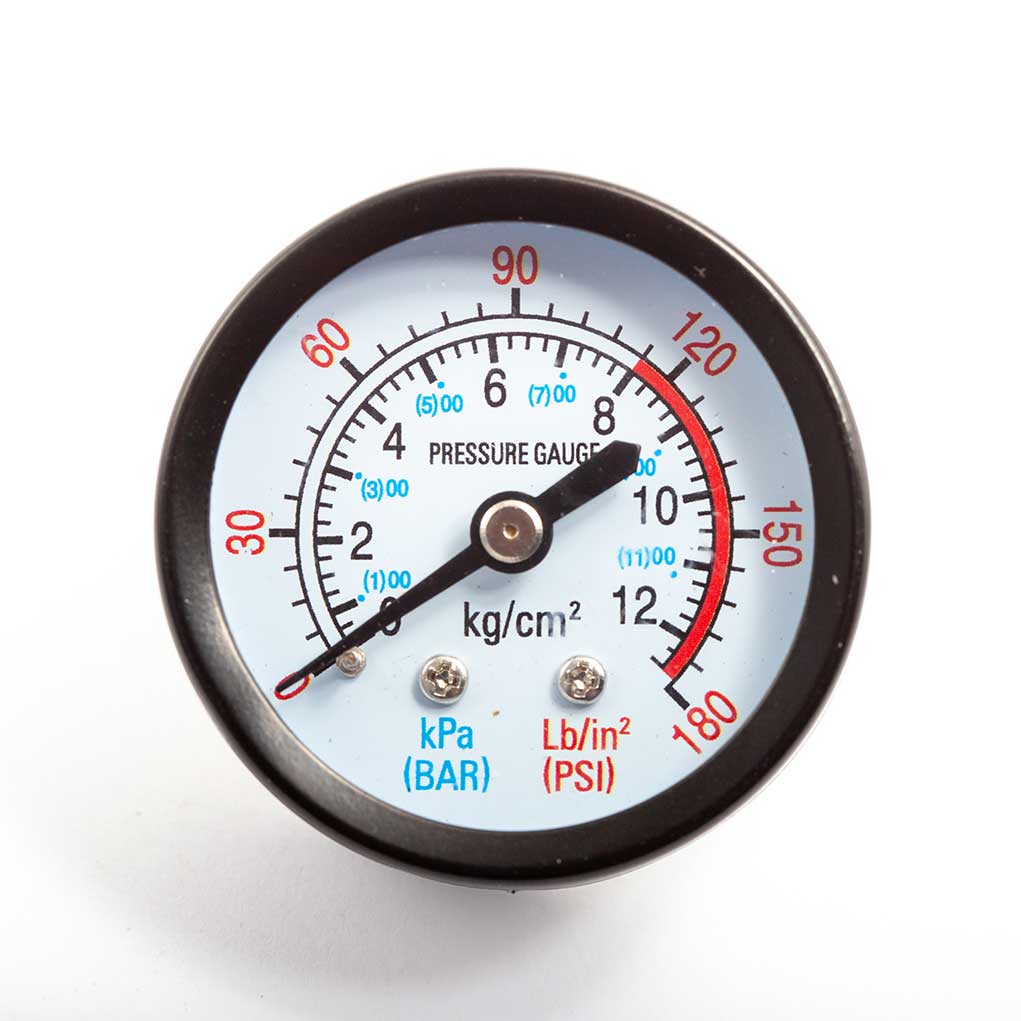

Манометр осевой 0–12 бар — корпус 50 мм, G 1/4″ нар., для компрессора и пневмолиний

Осевой манометр: в чём отличие от радиального и когда нужен именно он

Два типа подключения определяют, куда смотрит штуцер манометра:

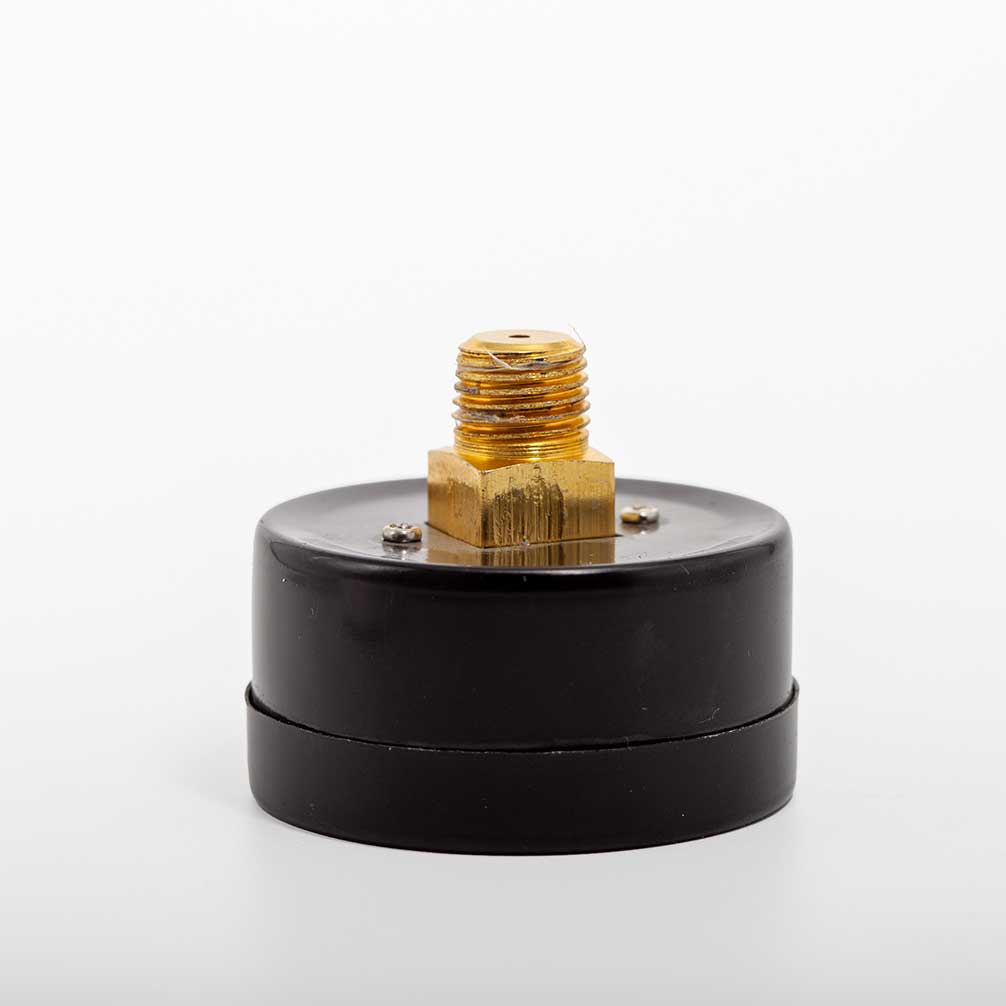

Осевое подключение (данная модель) означает: при монтаже в резьбовой порт регулятора давления манометр располагается «за» основным оборудованием и смотрит вперёд на оператора. Это стандарт для встроенных манометров регуляторов FRL — Festo LFR, SMC AW, Parker Watts, Norgren B07 и их аналогов.

💡 Быстрая проверка: если ваш старый манометр имеет штуцер, уходящий прямо назад от циферблата — вам нужен осевой тип. Если штуцер уходит вниз — радиальный.

Чем манометр G 1/4″ отличается от M14×1,5 и G 1/8″

G 1/4″ — наиболее универсальная резьба в пневматике. Большинство блоков подготовки воздуха FRL, регуляторов давления, фильтров тонкой очистки, манифольдов и пневматических фитингов имеют именно этот стандарт. Манометр G 1/4″ нар. вкручивается в порт G 1/4″ вн. регулятора напрямую.

Шкала 0–12 бар: когда оптимальна именно эта

Правило подбора шкалы манометра: максимальное давление системы должно соответствовать 60–70% полной шкалы. Это зона наилучшей точности механизма.

Манометр 0–12 бар оптимален для систем с рабочим давлением 6–8 бар — это стандарт для большинства промышленных компрессоров и пневматических систем. Стрелка работает в диапазоне 50–67% шкалы — зона максимальной точности трубки Бурдона.

Технические характеристики

Где устанавливается осевой манометр G 1/4″

Регуляторы давления FRL (блоки подготовки воздуха) Порт манометра на регуляторах Festo, SMC, Parker, Norgren — всегда G 1/4″ вн. с осевым расположением. Данный манометр является стандартной заменой встроенного манометра этих блоков.

Щиты и панели управления Манометр монтируется в отверстие щита — штуцер проходит через стенку и подключается к пневмолинии сзади; шкала видна с лицевой стороны. Осевое подключение позволяет сделать монтаж «заподлицо» с панелью.

Манифольды распределения воздуха На многих манифольдах предусмотрен порт G 1/4″ для контроля давления в секции. Осевой манометр здесь удобнее радиального — не выступает за плоскость манифольда.

Регуляторы давления инструментального воздуха Компактный корпус 50 мм и осевое подключение — идеально для регуляторов давления на рабочих постах окраски, сборки, пневмоинструмента.

Диаметр 50 мм: когда достаточно и когда нужно больше

Корпус 50 мм — компактный стандарт для регуляторов FRL и встроенных манометров. Большинство регуляторов давления Festo, SMC, Parker предусматривают именно этот типоразмер в стандартном исполнении.

Совместимость с регуляторами давления и FRL-блоками

Манометр G 1/4″ нар., Ø50 мм, осевой является стандартной заменой для встроенных манометров следующих блоков:

• Festo — LFR-D-MINI, LFR-1/4-D-7-O-E, регуляторы серии FR
• SMC — AW20, AW30, AW40, блоки серии AC, регуляторы AR
• Parker / Watts — регуляторы серии 06F, 07F, B07
• Norgren — B07, B11, блоки серии Excelon Plus
• Camozzi — серии 6- и 9-
• Большинство китайских FRL-блоков с маркировкой G 1/4″ под манометр

⚠️ Проверьте диаметр корпуса. Порт G 1/4″ — один стандарт, но посадочное место для корпуса манометра бывает под Ø40, Ø50 или Ø63 мм. На большинстве стандартных FRL-блоков — Ø50 мм. Измерьте диаметр гнезда под манометр на вашем регуляторе перед заказом.

Сравнение: когда нужен осевой, а когда радиальный манометр

Осевой (данная модель):

• Регулятор давления — манометр «смотрит» на оператора, штуцер уходит в порт
• Щит управления — монтаж в панель, шкала видна с лицевой стороны
• Манифольд — не выступает за плоскость блока

Радиальный:

• Реле давления с 4 выходами — манометр вкручивается в боковой порт
• Коллектор ресивера — горизонтальная труба, штуцер снизу
• Тройник в вертикальной трубе — шкала смотрит вперёд при нижнем подключении

Признаки неисправности и когда менять

• Стрелка не возвращается в ноль после сброса давления — износ трубки Бурдона
• Запотевание или трещина стекла — конденсат внутри, показания недостоверны
• «Залипание» стрелки — засорение или коррозия механизма
• Утечка воздуха из штуцера — нарушение герметичности
• Расхождение с эталоном более 5% — вышел за класс точности 2,5

⚠️ Неисправный манометр — это ненадёжное управление давлением. На регуляторе без достоверного манометра невозможно правильно выставить рабочее давление. Замените немедленно.

Мнение эксперта

«50 мм осевой — это самый массовый типоразмер для блоков подготовки воздуха. Когда на сборочной линии горит манометр на FRL — берут именно такой: G 1/4″, осевой, Ø50, шкала 0–10 или 0–12 бар в зависимости от давления сети. Одна тонкость: при замене манометра на блоке FRL обязательно стравите давление из линии до нуля — даже небольшой остаток давления при откручивании манометра выбьет его с характерным хлопком. Второй момент — ФУМ-лента. G 1/4″ BSP — цилиндрическая резьба, сама по себе не уплотняется. Три-четыре витка ФУМ-ленты или капля анаэробного герметика — обязательно, иначе будет травить по резьбе.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

FAQ

❓ Подходит ли этот манометр для регулятора Festo LFR-1/4-D-7-O-E? Да, Festo LFR-1/4-D-7-O-E имеет порт под манометр G 1/4″ вн. с посадочным местом Ø50 мм — данная модель является прямой заменой. Шкала 0–12 бар подходит для стандартного рабочего давления сети 6–8 бар.

❓ Нужна ли ФУМ-лента или герметик при установке? Да, обязательно. Резьба G 1/4″ — цилиндрическая BSP, не уплотняется коническим натягом (в отличие от R и NPT). Используйте 3–4 витка ФУМ-ленты или анаэробный герметик для трубных резьб (Loctite 542 или аналог).

❓ Почему шкала 0–12 бар, а не 0–10 бар при рабочем давлении 8 бар? Манометр 0–10 бар при рабочем давлении 8 бар даёт стрелку в зоне 80% шкалы — это допустимо, но близко к верхнему пределу. Шкала 0–12 бар обеспечивает рабочую зону 67% — оптимальный баланс точности и запаса по давлению. При случайном кратковременном всплеске давления до 10–11 бар манометр 0–12 бар не выйдет за шкалу.

❓ Можно ли использовать этот манометр для газа или воды? Для нейтральных газов (азот, аргон) — да. Для воды — при условии совместимости внутренних элементов с водой (уточните у менеджера). Для агрессивных газов и жидкостей нужны манометры из нержавеющей стали.

❓ Есть ли аналогичный манометр с шкалой 0–10 бар или 0–16 бар? Да, манометры осевые G 1/4″ Ø50 мм с различными шкалами (0–6, 0–10, 0–12, 0–16 бар) есть в ассортименте Acvatron SRL. Уточните наличие нужной шкалы: +373 22 503-580.
