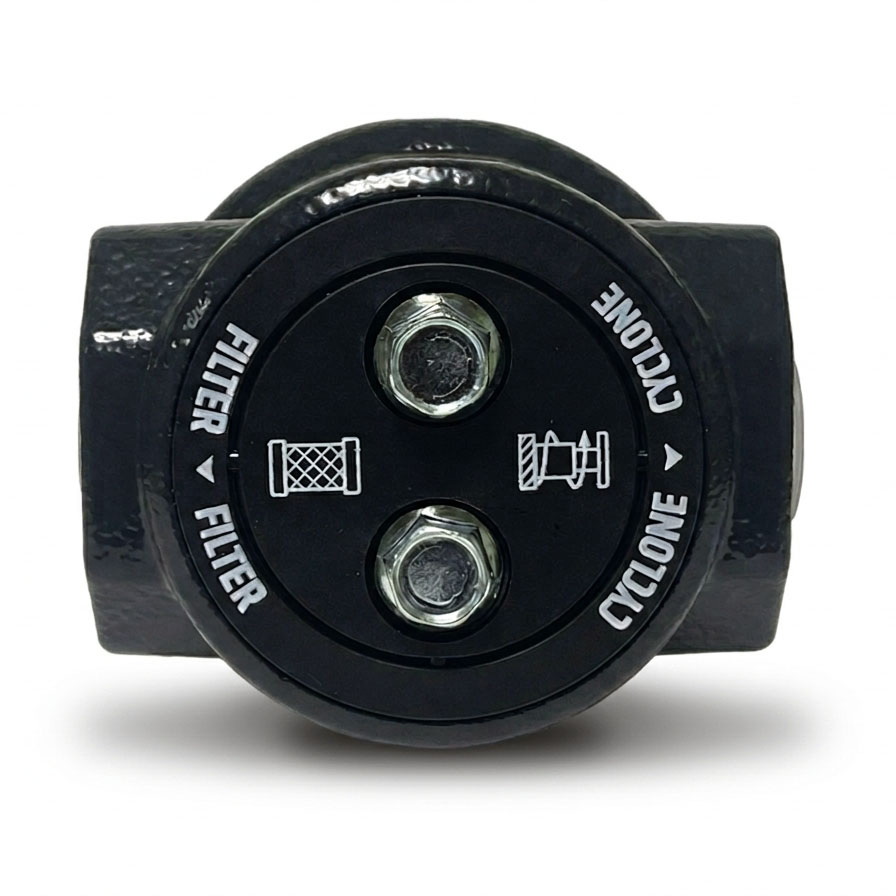

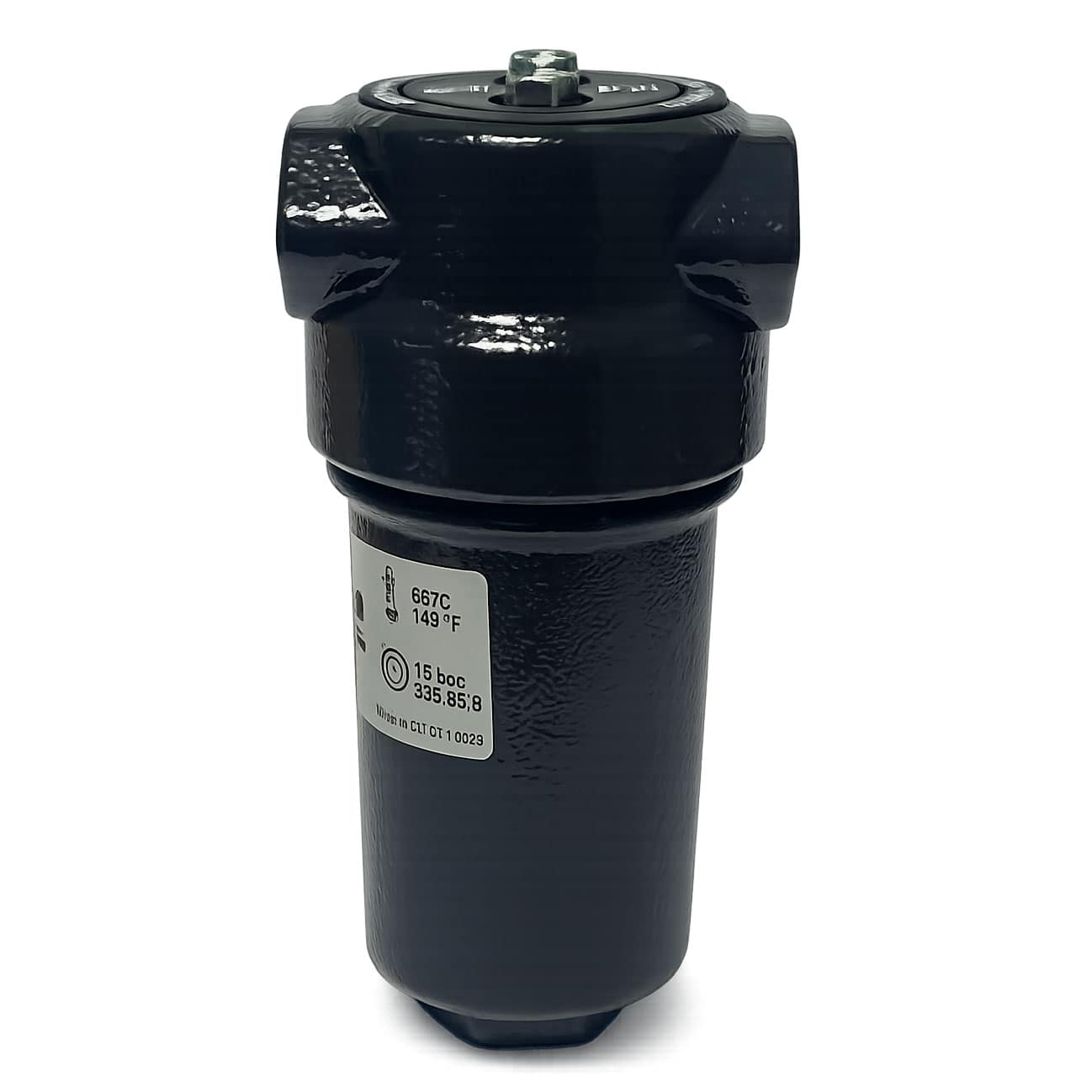

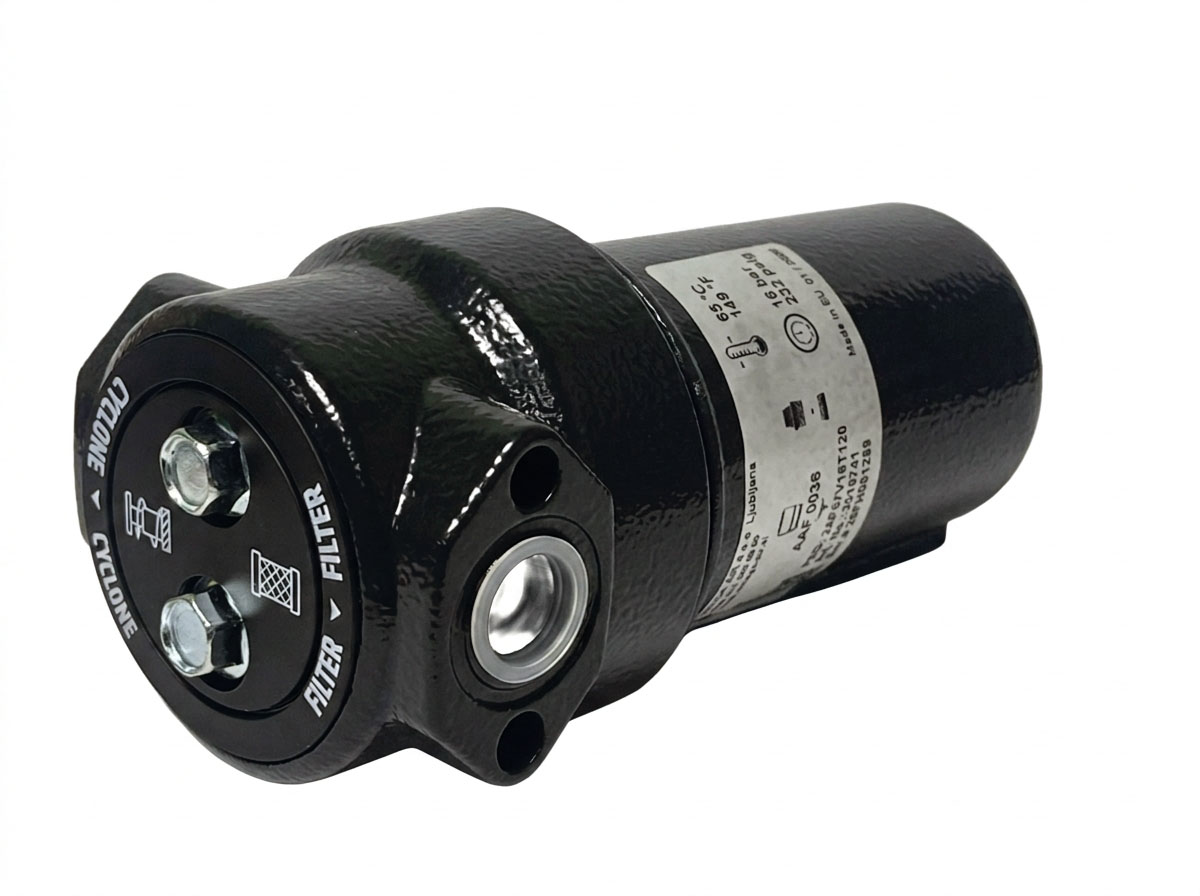

Магистральный фильтр сжатого воздуха AAF 0056

Технические характеристики AAF 0056

Присоединение (G): 3/8”.
Номинальная производительность: 60 Нм³/ч (35 scfm) при рабочем давлении 7 бар.
Максимальное рабочее давление: 16 бар (232 psi).
Диапазон рабочих температур: от 1,5 до 65 °C (для угольных фильтров — до 45 °C).
Вес: 0,71 кг.
Габаритные размеры (мм): A=189, B=88, C=32, D=60.

Внимание: что происходит без фильтрации после осушителя

Рефрижераторный осушитель снижает точку росы до +3°C и удаляет основную часть влаги. Но он не задерживает масляный туман из компрессора, твёрдые частицы ржавчины из магистрали и микрокапли масла размером менее 1 мкм — они проходят насквозь и оседают там, где вы этого меньше всего ожидаете.

Что происходит без магистральной фильтрации:

Брак при покраске — следы масла на подготовленной поверхности дают «кратеры» и «рыбий глаз» в ЛКП даже при использовании качественной краски и правильной техники нанесения
Загрязнение клапанов ЧПУ — масляная плёнка на золотниках пневмораспределителей приводит к залипанию и нестабильному срабатыванию с погрешностью выше допустимой
Порча продукции в пищевой и фармацевтической промышленности — следовые концентрации масла и запахов в воздухе, контактирующем с продуктом, нарушают требования HACCP и GMP
Ускоренный износ пневмоинструмента — абразивные частицы ржавчины из трубопровода действуют как наждак на внутренние поверхности гайковертов и шлифмашин
Рост затрат на компрессор — засорённые фильтры создают перепад давления, из-за которого компрессор работает при более высоком давлении и потребляет на 5–12% больше электроэнергии

Осушитель и фильтр — не взаимозаменяемые устройства. Они решают разные задачи и работают только в связке.

Почему AAF 0056 — правильный выбор для систем до 35 м³/ч

Номинальная производительность AAF 0056 — 60 Нм³/ч при 7 бар — обеспечивает коэффициент запаса в 70% для осушителя RDT 35 (35 м³/ч). При рабочем давлении системы 10 бар реальная пропускная способность возрастает до 82,8 м³/ч (60 × 1,38), при 16 бар — до 127,8 м³/ч (60 × 2,13). Это значит, что один корпус AAF 0056 покрывает большинство производственных систем малого и среднего масштаба без риска создать дополнительное сопротивление в магистрали.

Конкретные выгоды — в цифрах

Снижение брака при покраске по причине масла и частиц — до нуля при использовании ступени M+A
Экономия на переделках ЛКП: один дефект при профессиональной покраске — 50–300 €; фильтр окупается за 1–3 месяца в малярном цехе
Падение давления в чистом фильтре — менее 0,1 бар: потери сжатого воздуха минимальны
Ресурс фильтроэлементов P/R/M/S — до 12 месяцев или до перепада 350 мбар
Ресурс угольного элемента A — 6 месяцев (замена независимо от перепада, так как насыщение не даёт роста сопротивления)
Вес корпуса — 0,71 кг: монтаж одним человеком без инструмента

Типичные возражения и ответы

«После осушителя воздух уже чистый — зачем ещё фильтр?» Осушитель охлаждает воздух и удаляет влагу в виде конденсата. Он не задерживает масляный туман с размером частиц менее 1 мкм, твёрдые частицы ржавчины из трубопровода и пары углеводородов. Эти загрязнители проходят через осушитель беспрепятственно. Фильтр AAF 0056 с элементом типа M задерживает частицы от 0,1 мкм и масло до концентрации ≤0,1 мг/м³ (класс 2 по ISO 8573-1); с элементом типа S — до 0,01 мкм и класса 1.

«Один фильтр не даст нужного результата — нужно дорогое многоступенчатое оборудование» Серия AAF решает задачу иначе: один алюминиевый корпус, пять сменных элементов. Нужна грубая очистка — ставите элемент P (3 мкм). Нужен класс 1 по маслу — ставите элемент S (0,01 мкм) или A (активированный уголь). При необходимости два корпуса AAF 0056 собираются в сдвоенный блок через монтажный комплект AK AAF 2S без дополнительных фитингов и потерь давления на переходниках.

«Фильтроэлементы — дорогое расходное обслуживание» Расчёт прост: при 8-часовом рабочем дне элемент P или M меняется раз в 12 месяцев или при достижении перепада 350 мбар. Затраты на обслуживание несопоставимы с потерями от одного переделанного лакокрасочного покрытия, одного отказавшего пневмоклапана или одной партии продукции, возвращённой заказчиком по причине загрязнения.

Почему Acvatron SRL

Acvatron SRL — авторизованный поставщик оборудования Omega Air в Республике Молдова. Компания подберёт тип фильтроэлемента под ваши конкретные задачи: тип процесса, требуемый класс ISO, давление в системе и производительность компрессора — бесплатно, до покупки.

Технические характеристики AAF 0056

Параметр	Значение
Производитель	Omega Air (Словения)
Модель корпуса	AAF 0056
Присоединение	G 3/8″ (внутренняя резьба)
Номинальная производительность	60 Нм³/ч (35 scfm) при 7 бар
Производительность при 10 бар	82,8 Нм³/ч (60 × 1,38)
Производительность при 16 бар	127,8 Нм³/ч (60 × 2,13)
Максимальное рабочее давление	16 бар (232 psi)
Диапазон рабочих температур	+1,5°C … +65°C
Макс. температура (угольный элемент А)	+45°C
Вес корпуса	0,71 кг
Габариты A×B×C×D (мм)	189 × 88 × 32 × 60
Серия фильтроэлементов	06050
Материал корпуса	алюминий

Таблица фильтроэлементов серии 06050

Тип	Тонкость очистки	Класс ISO 8573-1 (частицы/масло)	Назначение	Ресурс
P	3 мкм	Класс 6 / —	Префильтр: жидкая вода, крупные частицы, эмульсии	12 мес. или 350 мбар
R	1 мкм	Класс 3 / —	Префильтр общего назначения	12 мес. или 350 мбар
M	0,1 мкм	Класс 2 / 2	Коалесцентный микрофильтр: масляный туман ≤0,1 мг/м³	12 мес. или 350 мбар
S	0,01 мкм	Класс 1 / 1	Сверхтонкая очистка: масло ≤0,01 мг/м³	12 мес. или 350 мбар
A	Активированный уголь	Класс 1 / 0,1	Удаление паров масла, запахов, углеводородов	6 мес. (независимо от перепада)

5 УТП — преимущества фильтра AAF 0056

1. Один корпус — пять классов очистки по ISO 8573-1

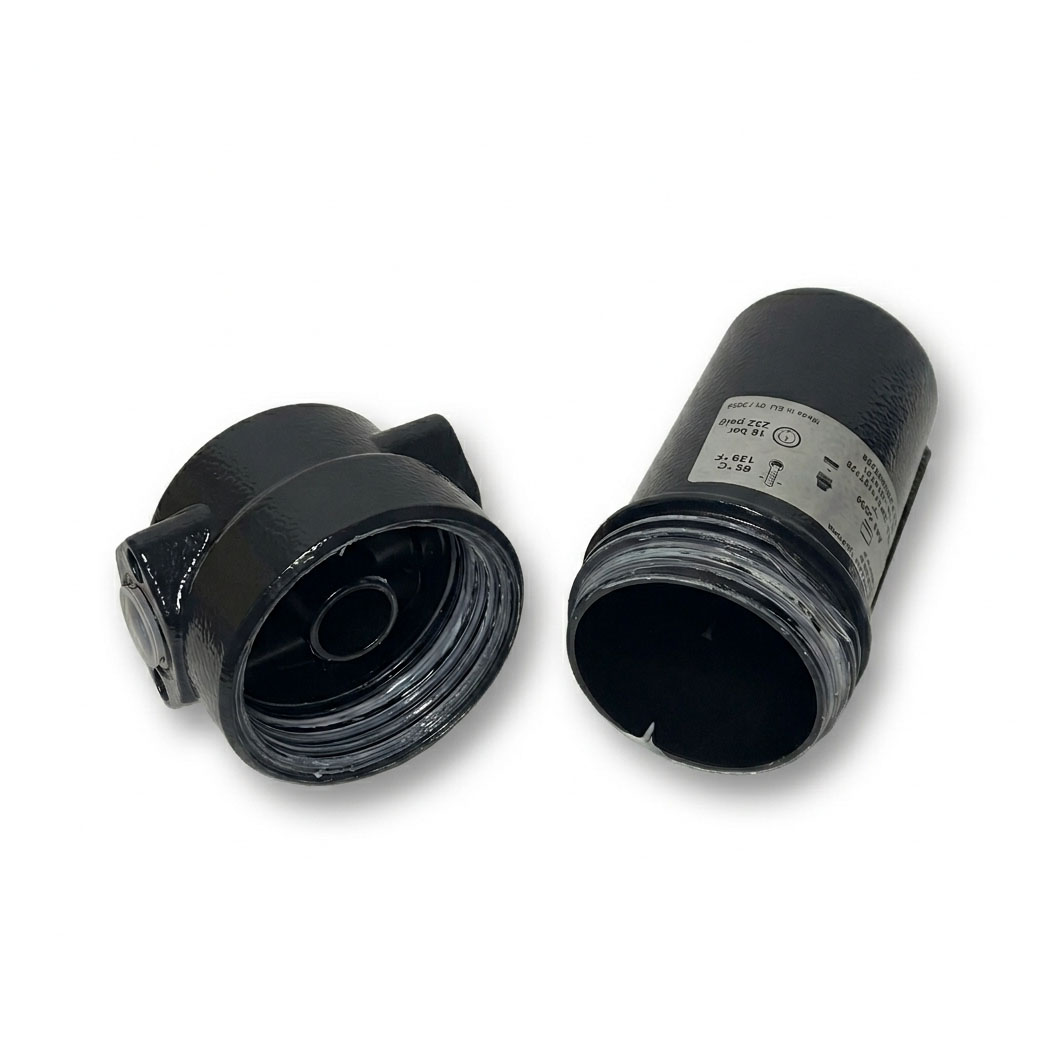

Конструкция AAF 0056 основана на принципе универсального корпуса с заменяемым фильтроэлементом. Покупая один корпус, вы получаете возможность перейти от грубой защиты (элемент P, 3 мкм) до стерильного воздуха класса 1 (элемент S, 0,01 мкм) простой заменой картриджа. Это исключает необходимость покупки отдельных корпусов под каждую степень очистки и существенно упрощает складской учёт запасных частей.

2. Алюминиевый корпус с давлением до 16 бар — универсальность без ограничений

Стандарт для пластиковых фильтровых чашек, широко применяемых в бюджетных системах — 10–12 бар. Алюминиевый корпус AAF 0056 выдерживает 16 бар, что соответствует максимальному давлению осушителя RDT 35 и охватывает все стандартные пневмосистемы малого производства без исключений. Алюминий устойчив к коррозии, не деградирует от масла и конденсата, обеспечивает ресурс корпуса свыше 10 лет при соблюдении регламента обслуживания.

3. Корректирующий коэффициент давления — реальная пропускная способность выше паспортной

При давлении в системе выше номинальных 7 бар реальная пропускная способность AAF 0056 возрастает пропорционально коэффициенту COP. При 10 бар — 82,8 м³/ч, при 16 бар — 127,8 м³/ч. Это означает, что один корпус AAF 0056 без замены модели покрывает производительность компрессоров от 5,5 до 22 кВт при соответствующем давлении — без риска создать «бутылочное горлышко» в магистрали.

4. Модульная сборка без дополнительных фитингов

Два и более корпуса AAF 0056 соединяются через монтажный комплект AK AAF 2S в единый блок без промежуточных резьбовых переходников. Это ключевое преимущество перед сборкой фильтров разных производителей: каждый лишний переходник — потенциальная точка утечки и дополнительное падение давления. Настенное крепление — через кронштейн WK AAF 1L.

5. Угольный элемент типа A — единственный способ удалить запахи и пары

Ни осушитель, ни коалесцентный фильтр не удаляют пары масла в газовой фазе и запахи. Только фильтр с активированным углём (элемент A) снижает остаточное содержание масла до 0,003 мг/м³ — уровень, обязательный для пищевого производства, фармацевтики и высококачественной покраски в замкнутых помещениях. Рекомендуется устанавливать как последнюю ступень: P → M → A.

Сферы применения

Малярные цеха и автосервис — единственный способ гарантированно исключить масляный туман как причину брака ЛКП; стандарт для профессиональной покраски требует класс 1–2 по маслу (ISO 8573-1)
Деревообработка и мебельное производство — защита пневмостеплеров и шлифмашин от абразивных частиц; продление ресурса в 2–3 раза
Металлообработка и ЧПУ — стабильное давление без загрязнений для прецизионных пневмоклапанов с допуском 0,01–0,05 мм
Пищевая промышленность и упаковка — соответствие HACCP: ступень A снижает масло до ≤0,003 мг/м³, устраняя запах и вкусовые изменения продукта
Фармацевтика и медицина — элемент S (0,01 мкм) обеспечивает класс 1 по частицам, обязательный для GMP-производств и медицинских устройств
Лазерная и плазменная резка — защита линз и сопел от масляной плёнки; один выход из строя лазерной линзы — от 500 € ремонта

Мнение эксперта

Болучевский Виталий Инженер по компрессорному оборудованию, стаж 18 лет. Acvatron SRL.

«AAF 0056 — это тот элемент системы, на котором не стоит экономить. Корпус стоит один раз, фильтроэлемент — копейки в масштабе годового бюджета на обслуживание. Самая частая ошибка, которую я вижу: ставят осушитель и считают задачу решённой. А потом звонят с вопросом, почему краска идёт с кратерами или почему клапан на ЧПУ залипает. Ответ всегда один — нет коалесцентного фильтра после осушителя. Для покраски минимум — P+M, для еды и фармы — P+S+A. Угольный элемент меняйте каждые 6 месяцев без исключений: он не показывает перепада при насыщении, и вы не узнаете, что он перестал работать, пока не появится жалоба на запах.»

Оборудование Omega Air серии AAF соответствует: ISO 8573-1 (классификация чистоты сжатого воздуха), ISO 9001 (система менеджмента качества производителя), директива CE 2014/68/EU PED (оборудование под давлением).

Сводная таблица серии AAF — выберите нужный корпус

Модель	Присоединение	Производительность при 7 бар	Вес (кг)
AAF 0006	G 1/8″	10 Нм³/ч	0,23
AAF 0016	G 1/4″	18 Нм³/ч	0,24
AAF 0056	G 3/8″	60 Нм³/ч	0,71
AAF 0106	G 3/4″	120 Нм³/ч	0,78
AAF 0476	G 1 1/2″	510 Нм³/ч	2,6

FAQ — часто задаваемые вопросы

Какой фильтроэлемент выбрать для покраски автомобилей? Минимальный стандарт для профессиональной покраски — связка элементов P + M (3 мкм + 0,1 мкм). Это даёт класс 2 по маслу (≤0,1 мг/м³) и класс 2 по твёрдым частицам. При использовании высококачественных материалов (водоразбавляемые краски, база под «хамелеон») рекомендуется добавить угольный элемент A — он удалит следовые пары масла до концентрации ≤0,003 мг/м³ и исключит малейший риск образования «рыбьего глаза».

Как понять, что фильтроэлемент пора менять? Для элементов P, R, M, S — основной критерий: перепад давления 350 мбар (3,5 м вод. ст.). Для контроля рекомендуется дифференциальный манометр или индикатор загрязнения, устанавливаемый на корпус. Временной критерий — 12 месяцев при стандартной эксплуатации. Для угольного элемента A перепад не является критерием: замена строго по времени — каждые 6 месяцев, поскольку насыщенный уголь не создаёт сопротивления, но перестаёт поглощать пары.

Можно ли объединить несколько AAF 0056 в одну установку? Да. Два корпуса соединяются через монтажный комплект AK AAF 2S — он фиксирует корпуса вплотную друг к другу с единым входным и выходным штуцером, без промежуточных резьбовых переходников. Типовая сборка для малярного цеха: первый корпус с элементом P (префильтр), второй — с элементом M (коалесцентный). При необходимости добавляется третий корпус с элементом A (угольный).

Совместим ли AAF 0056 с осушителем RDT 35? Да, это рекомендованная комбинация. Номинальная производительность AAF 0056 — 60 м³/ч — обеспечивает запас 70% относительно RDT 35 (35 м³/ч), что исключает рост сопротивления в системе. Присоединение G 3/8″ у обоих устройств позволяет подключить их напрямую без переходников.

Что такое автоматический конденсатоотводчик AOK 16F и нужен ли он? AOK 16F — механический автоматический конденсатоотводчик, устанавливаемый в нижнюю часть корпуса AAF 0056. Он сбрасывает накопившийся конденсат без потери давления в магистрали и без вмешательства оператора. Его установка обязательна, если фильтр используется в ступени P или R (грубая очистка), где количество собираемой жидкости значительно. Для элементов M, S, A конденсатоотводчик также рекомендован, но объём конденсата там минимален.

Частота замены фильтроэлементов в фильтрах серии AF зависит от типа установленного элемента и условий эксплуатации. Согласно технической документации, действуют следующие правила:

Для стандартных элементов (типы P, R, M, S): замена производится при достижении перепада давления 350 мбар (5,07 psi). Также для ряда серий (например, AF HT и WFIT) указано требование менять элементы не реже одного раза в 12 месяцев.
Для элементов с активированным углем и катализаторов (типы A, A2, H2): эти элементы должны заменяться в соответствии с областью применения, но как минимум каждые 6 месяцев. Важно помнить, что угольные фильтры нельзя использовать в условиях повышенного содержания масла.
Для спеченных фильтров (тип B): такие элементы можно очищать с помощью ультразвуковых ванн или промывки противотоком. Интервалы очистки зависят от условий работы, а замена на новый элемент производится только при необходимости.

Дополнительные рекомендации:

Контроль загрязнения: Для точного определения момента замены рекомендуется использовать индикаторы или дифманометры (например, серии MDA или EPG), которые показывают уровень насыщенности элемента.
Обслуживание корпуса: При замене фильтроэлемента следует также заменять уплотнение корпуса.
Визуальная проверка: Один раз в год необходимо проводить визуальный осмотр самого корпуса фильтра на наличие повреждений.

Пренебрежение своевременной заменой приводит к росту перепада давления, что требует дополнительной мощности компрессора и увеличивает эксплуатационные расходы.
