Расшифровка кода модели GFCS200-08-M-C3-W-G

Позиция	Значение
G	Серия G (промышленная пневматика SHPI)
F	Filter — фильтр-влагоотделитель
C	Combination — комбинированный модуль FRL (Filter + Regulator + Lubricator)
S	Square gauge — встроенный квадратный манометр
200	Типоразмер 200 (компактная серия)
08	Размер порта — 1/4″
M	Тип дренажа — ручной (Manual)
C	Манометр — встроенный квадратный (Compact)
3	Шкала манометра — бар (bar)
W	Степень фильтрации — 5 микрон (5 μm)
G	Тип резьбы — BSPP (G)

Технические характеристики

Параметр	Значение
Функция	Фильтр + регулятор давления + маслораспылитель (3 в 1, FRL)
Рабочая среда	Сжатый воздух
Присоединительный порт	1/4″ BSPP (G)
Диапазон регулировки давления	0–8,5 бар (0–0,85 МПа)
Рабочий диапазон давления	1,5–9,0 бар (0,15–0,9 МПа)
Максимальное рабочее давление	10,0 бар (1,0 МПа)
Испытательное давление	15,0 бар (1,5 МПа)
Степень фильтрации	5 мкм (μm)
Тип дренажа	Ручной (Manual)
Температурный режим	5°C … 60°C
Объём дренажной колбы (фильтр)	15 см³
Объём масляного резервуара (лубрикатор)	15 см³
Рекомендуемое масло	ISO VG32 или аналог
Тип манометра	Встроенный квадратный, шкала bar
Корпус	Алюминиевый сплав
Фильтрующий элемент	Волоконный (Fiber), 5 μm
Колба фильтра / маслобачок	Поликарбонат (PC) + защитный кожух сталь SPCC
Направляющие детали	POM (полиоксиметилен)
Производитель	SHPI (Тайвань)

Принцип работы: три ступени подготовки воздуха

Сжатый воздух проходит через блок GFCS200-08 последовательно в три этапа.

Ступень 1 — Фильтрация и влагоотделение. Запатентованная SHPI вихревая конструкция дефлектора закручивает входящий поток, центробежно отделяя капельную влагу, масляный туман и твёрдые частицы. Фильтрующий элемент 5 мкм задерживает оставшиеся загрязнения. Конденсат собирается в дренажной колбе объёмом 15 см³ и удаляется вручную.

Ступень 2 — Регулировка давления. Диафрагменный регулятор с самоблокирующимся механизмом поддерживает заданное выходное давление независимо от колебаний в магистрали. Встроенный квадратный манометр обеспечивает постоянный визуальный контроль.

Ступень 3 — Смазка (лубрикация). Маслораспылитель пропорционально впрыскивает мелкодисперсный масляный туман в воздушный поток, обеспечивая непрерывную смазку внутренних механизмов подключённого пневматического инструмента без остановки работы.

Преимущества и уникальные торговые предложения

1. Максимальная компактность при полной функциональности FRL

Типоразмер 200 с портом 1/4″ — наименьший в линейке GFCS от SHPI. Блок устанавливается непосредственно у рабочего места, у отдельного станка или инструментальной точки, не требуя дополнительного пространства. При этом все три ступени подготовки воздуха работают в полном объёме.

2. Постовое решение «всё включено» — три устройства вместо одного

GFCS200-08 заменяет отдельный фильтр, отдельный регулятор и отдельный лубрикатор вместе с соединительной арматурой между ними. Меньше резьбовых соединений — меньше точек потенциальной утечки и меньше трудозатрат на монтаж и обслуживание.

3. Встроенный самоблокирующийся регулятор — защита от случайного сдвига настроек

Прижимной механизм регулировочного винта надёжно фиксирует установленное давление при вибрации оборудования или случайном контакте. Особенно важно при работе с ударным пневмоинструментом, создающим значительные вибрационные нагрузки.

4. Пропорциональный маслораспылитель — смазка без остановок

Лубрикатор автоматически дозирует масло пропорционально расходу воздуха: чем интенсивнее работа инструмента, тем больше масла поступает в линию. Прозрачный резервуар 15 см³ позволяет контролировать уровень масла визуально без разборки блока.

5. Встроенный квадратный манометр с механизмом увеличения шкалы

Компактный манометр не требует выносного монтажа. Механизм оптического увеличения шкалы обеспечивает удобное считывание показаний даже в стеснённых условиях небольшой мастерской или у станка.

Сравнение типоразмеров: GFCS200 vs GFCS300

Критерий	GFCS200-08-M-C3-W-G	GFCS300-15-M-C3-W-G
Присоединительный порт	1/4″	1/2″
Объём колбы фильтра	15 см³	40 см³
Объём масляного резервуара	15 см³	40 см³
Типичный расход воздуха	до ~800 л/мин	до ~1600 л/мин
Рекомендуется для	1 инструмент / 1 рабочий пост	несколько инструментов / магистраль
Габариты	Компактнее	Больше
Монтажное место	Постовое (у инструмента)	Постовое или магистральное

Сравнение моделей серии 200: какую выбрать

Критерий	GFS200	GFRS200-08	GFCS200-08
Фильтрация 5 мкм	✅	✅	✅
Регулятор давления	❌	✅	✅
Маслораспылитель	❌	❌	✅
Ступени подготовки	1	2	3
Применение для краскопульта	✅	✅	❌
Применение для пневмоинструмента	✅ (с отдельным регулятором)	✅	✅ (оптимально)

Сферы применения

GFCS200-08-M-C3-W-G — оптимальный выбор для постового подключения пневмоинструмента, требующего смазки:

Автосервис — ударные гайковёрты, пневматические трещотки, шлифовальные машины у одного рабочего поста
Шиномонтаж — пневматический инструмент для монтажа/демонтажа шин, балансировочное оборудование
Деревообработка и мебельное производство — пневмостеплеры, гвоздезабивные пистолеты, пневматические шлифмашины
Малые производственные участки — пневматические отвёртки, клёпальные пистолеты, монтажный инструмент
Строительство и монтаж — пневмоперфораторы, монтажные пистолеты, пневматические молотки
Ремонтные мастерские — универсальная постовая подготовка воздуха для любого пневмоинструмента с подшипниками и поршневыми механизмами

Важно: GFCS200-08 не предназначен для покрасочного оборудования и аэрографов. Масляный туман из лубрикатора несовместим с лакокрасочными материалами — он вызывает дефекты покрытия. Для покраски используйте GFRS200-08 (фильтр + регулятор, без лубрикатора).

Виталий Болучевский, инженер по пневматическому оборудованию, 25 лет в индустрии очистки сжатого воздуха:

«GFCS200-08 — это правильный ответ на вопрос «как быстро и недорого организовать полноценную постовую подготовку воздуха для одного инструмента». Порт 1/4″ подходит к большинству ручного пневмоинструмента напрямую, без переходников. Объём маслобачка 15 см³ невелик, поэтому при интенсивной работе я рекомендую проверять уровень масла каждые 2–3 часа. Ещё одна типичная ошибка — заливать автомобильное моторное масло: оно содержит моющие присадки, которые разрушают уплотнения и забивают каналы пневматики. Только чистое масло ISO VG32 без присадок».

Соответствие международным стандартам

Блоки подготовки воздуха серии GFCS200 производства SHPI (Тайвань) разработаны в соответствии со следующими стандартами:

ISO 5599 — пневматические компоненты и устройства подготовки воздуха
ISO 6953-1/2 — пневматические регуляторы давления: требования к характеристикам и методам испытаний
EN 983 — требования безопасности для пневматических систем в машиностроении
ISO 8573-1 — классификация чистоты сжатого воздуха (5 мкм — класс 3 по твёрдым частицам)
ISO VG32 — рекомендуемый класс вязкости масла для маслораспылителя

Виталий Болучевский, инженер по пневматическому оборудованию, 25 лет в индустрии очистки сжатого воздуха:

Часто задаваемые вопросы

Чем GFCS200-08 отличается от GFCS300-15?

Принципиальное отличие — типоразмер и пропускная способность. GFCS200-08 рассчитан на порт 1/4″ и расход до ~800 л/мин — это постовое решение для одного инструмента. GFCS300-15 имеет порт 1/2″ и вдвое больший объём колб (40 против 15 см³) — подходит для нескольких инструментов или высокого потребления воздуха. Функциональность, конструкция и материалы идентичны.

Можно ли использовать GFCS200-08 перед краскопультом?

Нет. Лубрикатор подаёт масляный туман в воздух, что неизбежно загрязняет краску и вызывает дефекты покрытия — кратеры, «рыбий глаз», помутнение лака. Для покрасочного оборудования используйте GFRS200-08 (фильтр + регулятор без лубрикатора).

Как правильно настроить дозировку масла в лубрикаторе?

Стандартная отправная точка — 1 капля масла на каждые 10–15 м³ прокачанного воздуха. Визуально это 1–2 капли в минуту при умеренной нагрузке. Слишком мало — инструмент перегревается и изнашивается; слишком много — масло попадает в рабочую зону и загрязняет оборудование. Точная настройка выполняется регулировочным винтом лубрикатора при работающем инструменте, ориентируясь на прозрачное смотровое стекло.

New

Блок подготовки воздуха GFCS200-08-M-C3-W-G (FRL, 3 в 1, 1/4″) — SHPI Тайвань — изображение 1

Click to enlarge

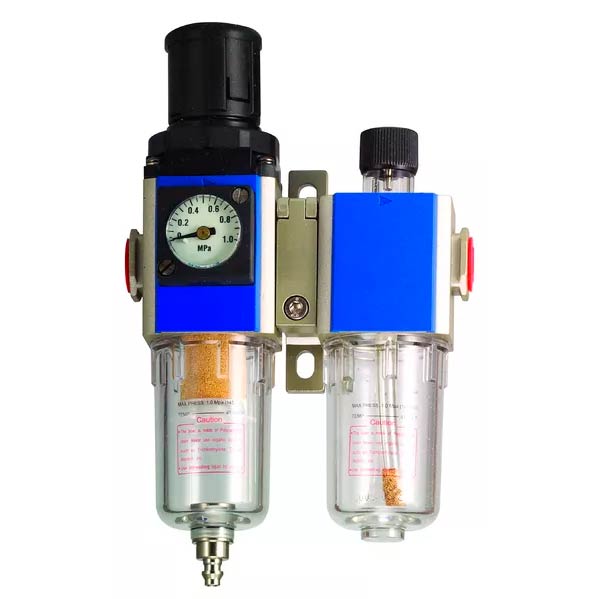

Блок подготовки воздуха GFCS200-08-M-C3-W-G (FRL, 3 в 1, 1/4″) — SHPI Тайвань
