Технические характеристики
| Параметр | Значение |
|---|---|

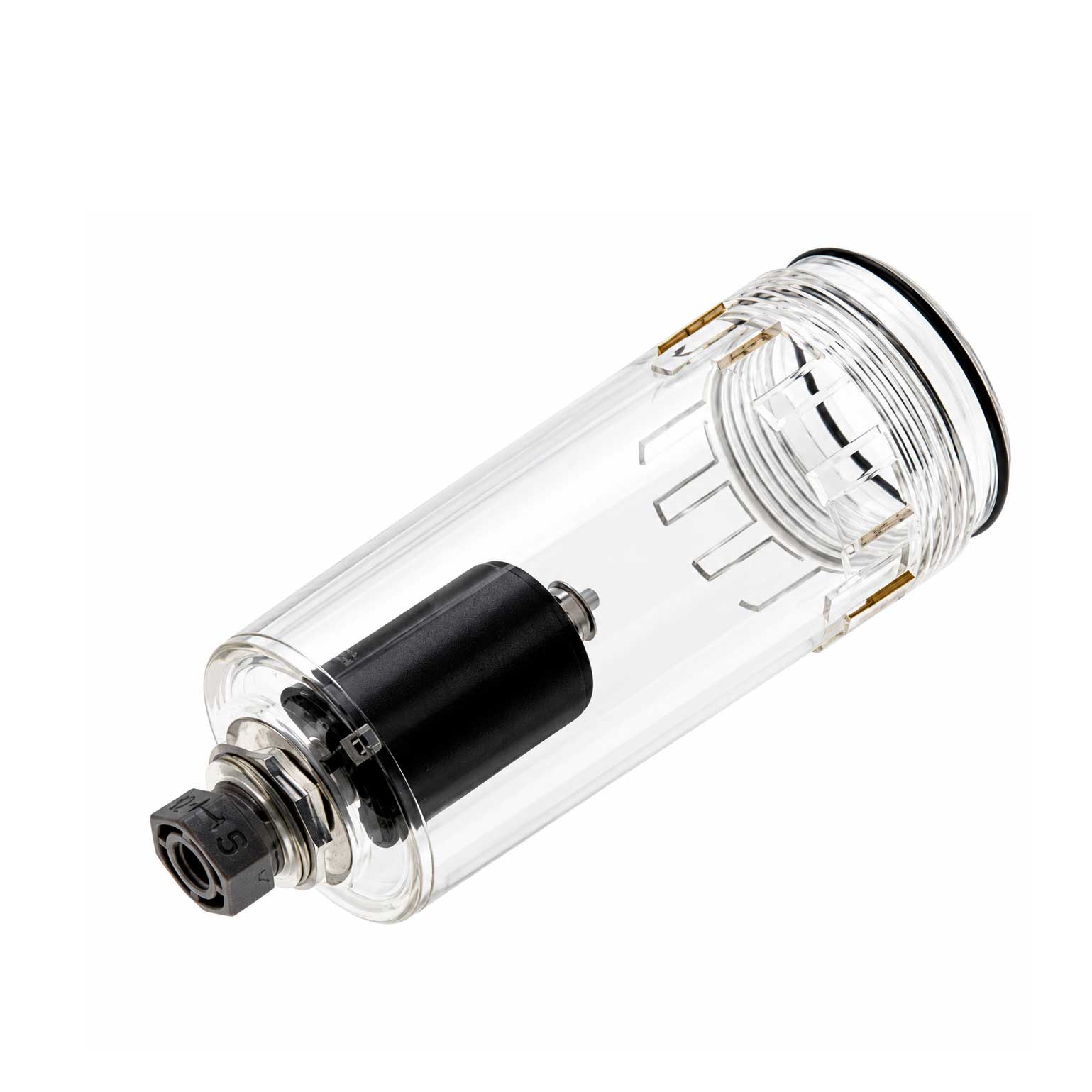

| Артикул | AD27-C-A (аналог AD27-A) |
| Совместимость | Фильтры / фильтры-регуляторы SMC серии AF20, AW20 |
| Тип дренажа | Поплавковый, автоматический, N.C. (нормально закрыт) |
| Материал стакана | Поликарбонат (PC), прозрачный |
| Объём чаши | ≈ 8 см³ |
| Резьба дренажного порта | M5 × 0,8 |
| Мин. рабочее давление срабатывания | 0,1 МПа |
| Макс. рабочее давление | 1,0 МПа |
| Диапазон рабочих температур | от −5 °C до +60 °C |
| Комплектация | Стакан + уплотнительное кольцо (bowl seal) |
Совет инженера: «Обращайте внимание на минимальное давление срабатывания — 0,1 МПа. Если в вашей сети давление часто падает ниже этого порога (например, ночью или при простое компрессора), автодренаж просто не будет открываться, и остаточный конденсат нужно сливать вручную», — отмечает Виталие Болучевски, главный инженер Acvatron SRL.
Особенности конструкции
- Прозрачный поликарбонатный корпус для визуального контроля уровня конденсата без разборки узла.
- Поплавковый механизм: при накоплении конденсата поплавок всплывает, открывает управляющий клапан, давление поступает в управляющую камеру и отодвигает основной поршень — дренаж открывается без участия оператора.
- Тип N.C. (normally closed): при отсутствии давления в системе дренажный клапан остаётся закрытым, что исключает самопроизвольные протечки воздуха и конденсата в нерабочем состоянии компрессора.
- Совместим со стандартной линейкой модульных узлов подготовки воздуха SMC размера 20 — устанавливается без изменения существующей обвязки.
- Компактные размеры и малый вес упрощают замену «на месте», без демонтажа всего фильтра с магистрали.
Рекомендации по монтажу
- Стравите давление в участке магистрали перед заменой стакана.
- Открутите штатную чашу фильтра AF20/AW20, снимите старое уплотнительное кольцо.
- Установите новое уплотнительное кольцо (входит в комплект) на посадочное место корпуса.
- Накрутите стакан AD27-C-A от руки до упора, не применяя чрезмерного усилия — поликарбонат чувствителен к перетяжке и ударным нагрузкам.
- При необходимости подключите дренажную трубку к порту M5 × 0,8 (либо установите заглушку, если отвод конденсата в дренажную систему не требуется).
- Плавно подайте давление в систему и проверьте герметичность соединения на слух и визуально (мыльный раствор в местах стыков).
Совместимость и аналоги
Стакан AD27-C-A подходит для фильтров и фильтров-регуляторов SMC серии AF20 и AW20. Также встречаются обозначения AD27-A (без указателя типа резьбы дренажа) — отличие только в исполнении дренажного порта, базовая механика идентична.
⚠️ Предупреждение о путанице резьбы: дренажный порт стакана имеет метрическую резьбу M5 × 0,8 — это не BSP (G) и не NPT. При подборе фитинга или заглушки для подключения дренажной трубки метрическую резьбу M5 легко перепутать с дюймовой резьбой аналогичного визуального диаметра — они не взаимозаменяемы и при попытке вкрутить фитинг с другой резьбой можно сорвать посадочное место в пластиковом корпусе. Перед заказом фитинга уточняйте резьбу штангенциркулем или у консультанта Acvatron.
| Бренд | Обозначение аналога | Совместимость |
|---|---|---|
| SMC | AD27-A | Прямой аналог, идентичная механика |
| Aignep | серия конденсатоотводчиков для FRL размера 20 | Требует проверки посадочных размеров |
| Camozzi | серия B / D для FRL 1/4″ | Требует проверки посадочных размеров |
| Festo | LFR-D-MIDI/MAXI, автослив | Не взаимозаменяем без адаптера |
Частые ошибки при монтаже
- Перетяжка стакана от руки с использованием инструмента — трещины в поликарбонате и последующая протечка. Стакан затягивается только рукой.
- Использование NPT/BSP фитинга вместо метрического M5 × 0,8 в дренажном порту — срыв резьбы.
- Игнорирование минимального давления срабатывания (0,1 МПа) — ожидание автоматического слива в системе с низким давлением, что приводит к переполнению чаши.
- Установка без нового уплотнительного кольца — микротечи по стыку корпус/стакан.
- Резкий сброс/подача давления — ускоренный износ поликарбонатного корпуса, рекомендуется избегать частых циклов резкого перепада давления.
Примеры применения
- Замена помутневшего или потрескавшегося штатного стакана на фильтре AF20 в компрессорной станции малого цеха.
- Модернизация линии подготовки воздуха с ручным дренажом на автоматический слив конденсата — актуально для объектов без постоянного присутствия персонала.
- Установка на фильтр-регулятор AW20 в пневмосистеме окрасочного или деревообрабатывающего оборудования, где важна визуальная индикация уровня конденсата.
Мнение эксперта
«Стакан AD27-C-A — одно из тех решений, которые кажутся мелочью, пока не столкнёшься с последствиями пропущенного ручного слива: вода в магистрали, коррозия в цилиндрах пневмоинструмента, сбои в работе клапанов. Для небольших компрессоров, особенно мощностью до 0,75 кВт, я всегда рекомендую именно N.C.-исполнение — оно исключает утечку воздуха при пуске компрессора, в отличие от N.O.-версий», — комментирует Виталие Болучевски, главный инженер Acvatron SRL.
FAQ
Подходит ли AD27-C-A к фильтру AF30 или AF40? Нет, стакан рассчитан на типоразмер 20 (AF20/AW20). Для более крупных фильтров используются стаканы серии AD37/AD47.
Нужно ли сливать конденсат вручную, если установлен автодренаж? Остаточный конденсат, накопившийся при отсутствии давления в системе, рекомендуется сливать вручную в конце смены — при обесточенной/безнапорной системе автодренаж N.C. не открывается.
Какое минимальное давление нужно для срабатывания автослива? 0,1 МПа — при более низком давлении в сети поплавковый механизм может не открывать дренажный клапан стабильно.
Можно ли использовать металлический фитинг в дренажном порту M5×0,8? Да, но резьбу нужно подбирать строго метрическую M5×0,8 — не BSP и не NPT.
