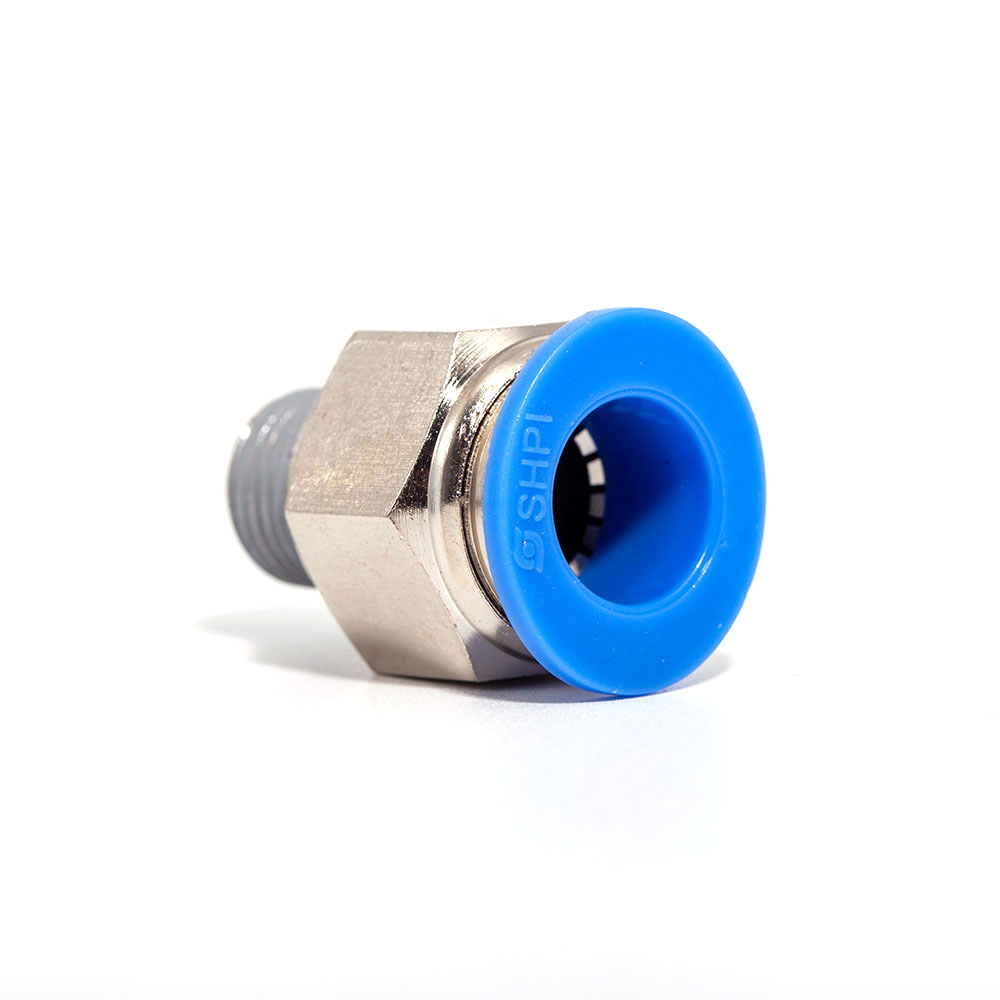

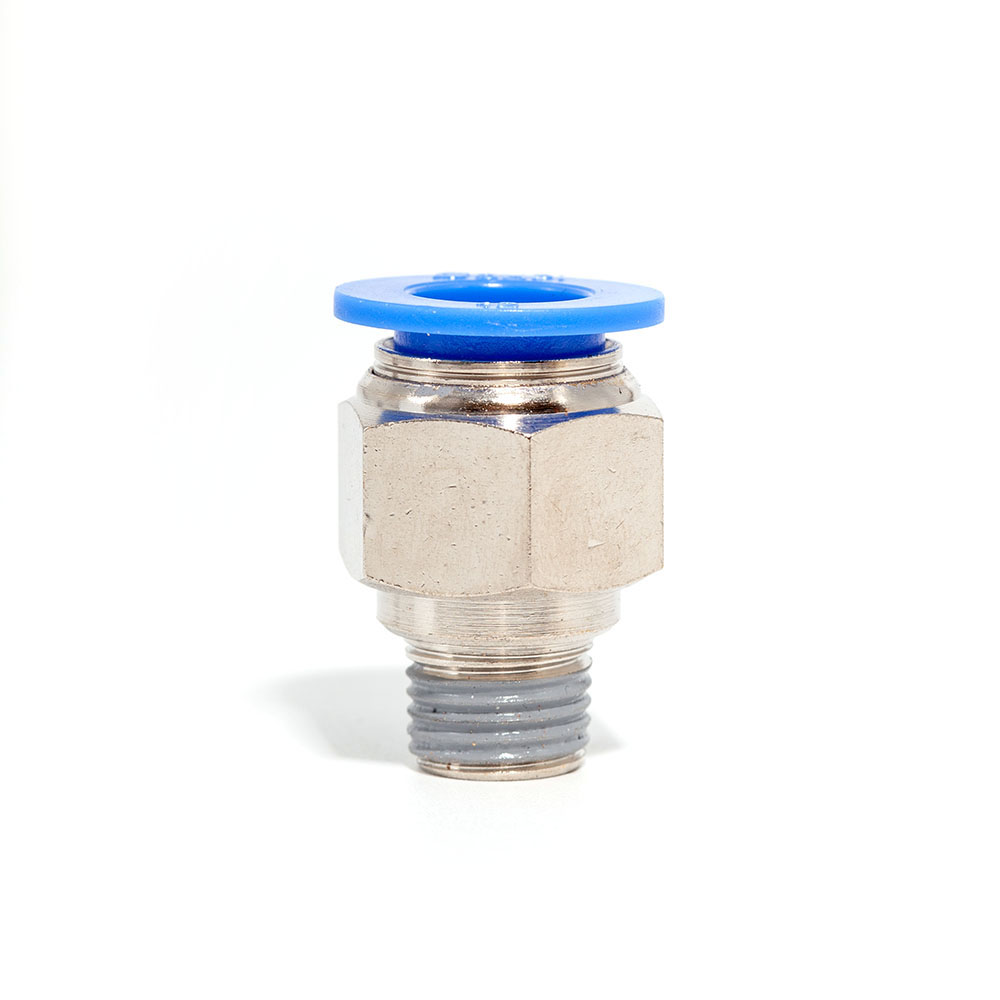

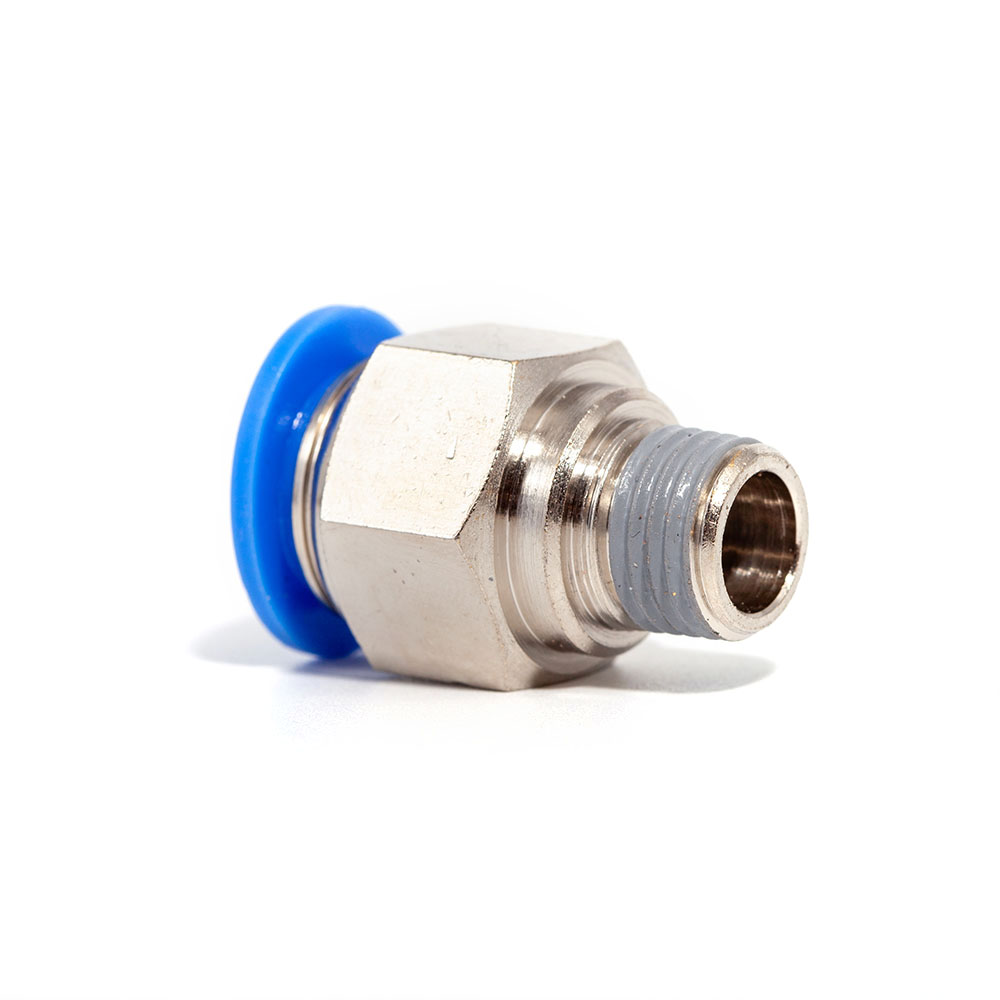

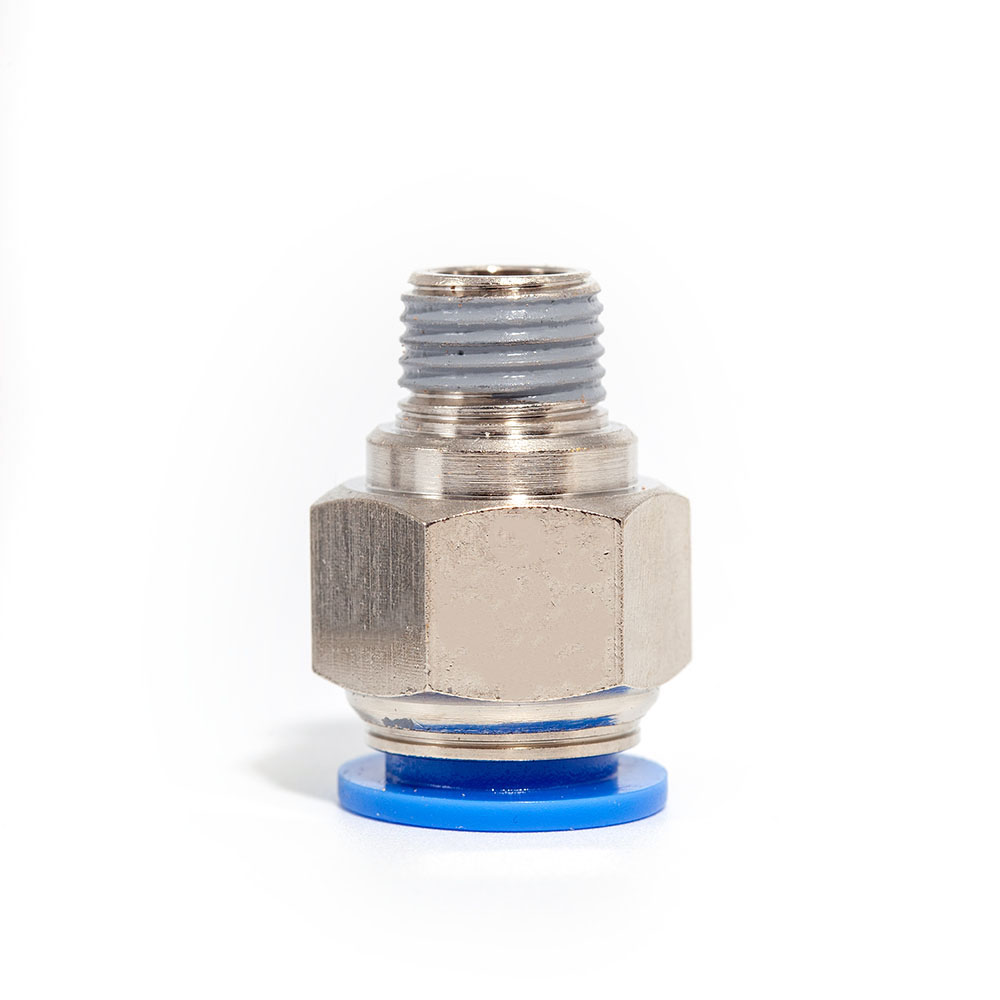

Фитинг цанговый SHPI PC 08-02 — прямой, трубка 8 мм × резьба R1/4″ нар., пластик+латунь

Проблема, с которой вы уже сталкивались

• Течь в соединении трубки с распределителем или цилиндром — плохой фитинг не держит давление, и система «стравливает» воздух в самом неподходящем месте.
• Трубка вырывается из фитинга под давлением — цанга дешёвого аналога не захватывает трубку надёжно: при давлении 8–10 бар соединение «стреляет».
• Перепутали резьбу — заказали G1/4″ (BSP, цилиндрическая) вместо R1/4″ (коническая 55°) или наоборот — фитинг не завинчивается или течёт.
• Купили несовместимый диаметр — взяли PC 06-02 (6 мм) вместо PC 08-02 (8 мм) и трубка болтается в цанге.
• Нет нужного артикула в наличии — мелкий фитинг задерживает монтаж всей пневмолинии из-за несвоевременной поставки.

Один неправильный фитинг останавливает весь монтаж пневмолинии. Правильный подбор по трём параметрам — диаметр трубки, тип и размер резьбы — решает задачу раз и навсегда.

Что такое фитинг SHPI PC 08-02

SHPI PC 08-02 — прямой цанговый фитинг серии PC тайваньского производителя SHPI (Shan Hua Plastic Industrial Co., 40+ лет в отрасли, ISO 9001, RoHS). Принцип соединения: нажимной (One-Touch / Push-In) — трубка вставляется в фитинг до щелчка без инструмента и фиксируется стальной цангой с зубчатым захватом из нержавеющей стали. Для отсоединения нужно нажать на освобождающую втулку и потянуть трубку.

Расшифровка артикула PC 08-02:

• PC — тип фитинга: прямой (Push-in Connector), трубка с одной стороны, резьба с другой;
• 08 — наружный диаметр пневматической трубки, мм (подходит для трубки ⌀8 мм);
• 02 — код резьбы: R1/4″ (коническая трубная 55°, ГОСТ 6211-81, 19 ниток/дюйм, шаг 1,337 мм).

Тефлоновое уплотнение на резьбовой части обеспечивает герметичность без дополнительной намотки ФУМ-ленты — фитинг готов к монтажу сразу из упаковки. Допускается применение в вакуумных системах (до −100 кПа).

Технические характеристики

💡 Совет эксперта: резьба R1/4″ (коническая) и G1/4″ (цилиндрическая BSP) — разные стандарты. R1/4″ уплотняется конусом резьбы и не требует ФУМ-ленты; G1/4″ уплотняется прокладкой или лентой. Перед заказом проверьте тип резьбы в вашем распределителе или цилиндре: коническая сужается к концу, цилиндрическая — одинакового диаметра по всей длине.

Аналоги по брендам

⚠️ Важно при выборе аналога: фитинги с кодом «02» имеют резьбу R1/4″ (коническую), с кодом «G02» — G1/4″ (цилиндрическую). Это разные стандарты: их смешение ведёт к течи или невозможности завинчивания. Уточняйте тип резьбы в вашей системе перед заказом.

5 обязательных параметров для проверки совместимости:

1. Наружный диаметр трубки — для PC 08-02 это ровно 8 мм нар.; трубка 8×5 мм (нар.×вн.) подходит, трубка 6×4 мм — нет (нужен PC 06-02).
2. Тип резьбы (R или G) — R1/4″ коническая vs G1/4″ цилиндрическая; посмотрите на профиль резьбы в ответном порту: конус сужается, цилиндр — нет.
3. Направление резьбы (нар. или вн.) — PC 08-02 имеет наружную резьбу (ввинчивается в гнездо с внутренней резьбой распределителя или цилиндра).
4. Рабочее давление системы — PC 08-02 рассчитан на 10 бар; для давлений выше 12 бар используйте металлические фитинги (серия PC из нержавеющей стали).
5. Материал трубки — фитинг совместим с PU и PA трубками; силиконовые и ПВХ трубки не подходят из-за недостаточной твёрдости стенки (цанга не захватывает).

Почему именно Acvatron SRL — 5 весомых аргументов

Оригинальные фитинги SHPI с сертификатами

Acvatron SRL поставляет фитинги SHPI с документами ISO 9001 и RoHS — не безымянный Китай без маркировки. Для производственных предприятий это важно при техническом аудите и соответствии требованиям ISO.

Инженерный подбор по схеме пневмолинии

Не уверены в типе резьбы или диаметре трубки — пришлите фото или схему, и инженер Acvatron SRL в день обращения подберёт нужные артикулы. Мы работаем со всей линейкой SHPI: PC, PL, PB, PT, PE, PU, PW и другими сериями.

Наличие на складе в Кишинёве

Фитинги SHPI PC серии (06, 08, 10, 12 мм) в резьбах 1/8″, 1/4″, 3/8″, 1/2″ постоянно в наличии на складе acvatron.md. Самовывоз в день оплаты.

Полный ассортимент пневматических фитингов и трубок

Acvatron SRL — поставщик не только фитингов, но и совместимых трубок PU и PA SHPI, армированных шлангов и катушек. Комплектация всей пневмолинии — в одном месте в Кишинёве.

Документы для юридических лиц

Все позиции поставляются с товаросопроводительными документами. Для юрлиц — счёт-фактура и договор.

Сферы применения

Промышленная автоматизация

• Подключение пневматических цилиндров, распределителей, регуляторов давления
• Монтаж пневмолиний на сборочных и конвейерных линиях
• Соединение трубок 8 мм в системах роботизированных ячеек

Автосервис и шиномонтаж

• Подключение пневматического инструмента к распределительной магистрали
• Ремонт и замена фитингов в существующих пневмолиниях
• Сборка новых пневматических разводок в боксах

Деревообработка и мебельное производство

• Подключение пневмоцилиндров прессов и зажимов к магистрали
• Монтаж линий подачи воздуха к степлерам и сверлильным приводам

Лабораторное и медицинское оборудование

• Вакуумные системы (до −100 кПа) — фитинг совместим с вакуумом
• Линии низкого давления для аналитических приборов

Мнение эксперта

«Самая частая ошибка при заказе фитингов — путаница между R1/4″ и G1/4″. Внешне они похожи, оба маркируются «1/4», но профиль резьбы разный: R (коническая) уплотняется самой резьбой, G (цилиндрическая) — прокладкой. Если вкрутить R-фитинг в G-гнездо, он завернётся, но будет течь; обратная комбинация — не закрутится до конца. Перед заказом всегда проверяйте: посмотрите на ответное гнездо, конус резьбы будет виден невооружённым глазом. Для стандартных пневмораспределителей серии 4V, 3V, магнитных клапанов — почти всегда G1/4″; для соединений с трубными фитингами ISO — R1/4″.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

Применимые стандарты:

• ГОСТ 6211-81 — резьба трубная коническая (R1/4″)
• ISO 7-1 — трубная коническая резьба (Rc/R)
• ISO 228-1 — трубная цилиндрическая резьба G (для справки при различении)
• ISO 9001, RoHS — сертификаты производителя SHPI

Как правильно выбрать цанговый фитинг: алгоритм из 5 шагов

1. Измерьте наружный диаметр трубки — штангенциркулем по внешней стороне: 8 мм → PC 08-XX; 6 мм → PC 06-XX; 10 мм → PC 10-XX; 12 мм → PC 12-XX.
2. Определите тип резьбы в ответном порту — коническая (сужается, уплотнение по резьбе) = R; цилиндрическая (одинаковая, уплотнение по торцу/прокладке) = G.
3. Определите размер резьбы — замерьте наружный диаметр резьбы: ≈9,7 мм = 1/8″; ≈13,2 мм = 1/4″; ≈16,7 мм = 3/8″; ≈21 мм = 1/2″.
4. Выберите серию фитинга — PC (прямой, трубка-резьба); PL (угловой 90°); PT (тройник); PB (тройник трубка-резьба-трубка); PE (переходной).
5. Проверьте давление и температуру — для стандартных пневмосистем (до 10 бар, до 60 °C) SHPI PC подходит; для агрессивных сред или высоких температур выбирайте металлическую серию.

Работа с возражениями

«Куплю дешевле без бренда»

Безымянный фитинг из мягкого пластика может не выдержать длительного давления 8–10 бар: корпус трескается, трубка вырывается. SHPI PC 08-02 — продукт тайваньского производителя с 40-летней историей и сертификатом ISO 9001. Разница в цене — незначительная; разница в надёжности — принципиальная.

«У меня другой артикул — PC 08-02 или PC8-02?»

Это один и тот же фитинг с разными вариантами написания артикула у разных дистрибьюторов: PC 08-02 = PC8-02 = PC-08-02. Все три обозначения означают прямой цанговый фитинг SHPI, трубка 8 мм, резьба R1/4″ нар. В Acvatron SRL принимаем любой из вариантов.

«Не знаю, G или R резьба у моего оборудования»

Пришлите фото резьбового порта в WhatsApp или Viber — инженер Acvatron SRL определит тип резьбы и подтвердит нужный артикул за несколько минут.

FAQ

❓ В чём разница между SHPI PC 08-02 и PC 08-G02?

Артикул PC 08-02 имеет резьбу R1/4″ коническую (55°, ГОСТ 6211-81) — уплотнение по резьбе, ФУМ-лента не нужна. Артикул PC 08-G02 имеет резьбу G1/4″ цилиндрическую (BSP, ISO 228-1) — требует уплотнения прокладкой или ФУМ-лентой. Оба фитинга для трубки 8 мм, но устанавливаются в разные типы резьбовых гнёзд — не взаимозаменяемы.

❓ Можно ли использовать SHPI PC 08-02 для вакуумных систем?

Да. Фитинг сертифицирован для работы в вакуумных системах до −100 кПа. Встроенное тефлоновое уплотнение на резьбовой части обеспечивает герметичность как при избыточном давлении (до 10 бар), так и при вакууме. Это делает PC 08-02 особенно удобным для систем с переменным режимом (давление/вакуум) без смены фитингов.

❓ Нужна ли ФУМ-лента при монтаже PC 08-02?

Нет. Фитинг оснащён встроенным тефлоновым (PTFE) уплотнением на резьбовой части — он готов к установке без дополнительной намотки. Это преимущество конической резьбы R1/4″: при затяжке коническая резьба самоуплотняется. Нанесение дополнительной ФУМ-ленты допускается, но излишне.

Сделайте следующий шаг прямо сейчас

Правильный фитинг — это надёжная пневмолиния без течей и внеплановых остановок. Один неправильный артикул тормозит весь монтаж.

1. 📞 Позвоните нам — инженер Acvatron SRL подтвердит наличие PC 08-02 на складе в Кишинёве и поможет с подбором остальных позиций по вашей схеме.
2. 📋 Получите КП — с артикулами, ценами и документами на весь комплект фитингов и трубок. Для юрлиц — счёт-фактура и договор.
3. 🛒 Оформите заказ по телефону или в офисе — самовывоз со склада в Кишинёве в день оплаты.

Acvatron SRL — инженерный подход к каждой продаже.
