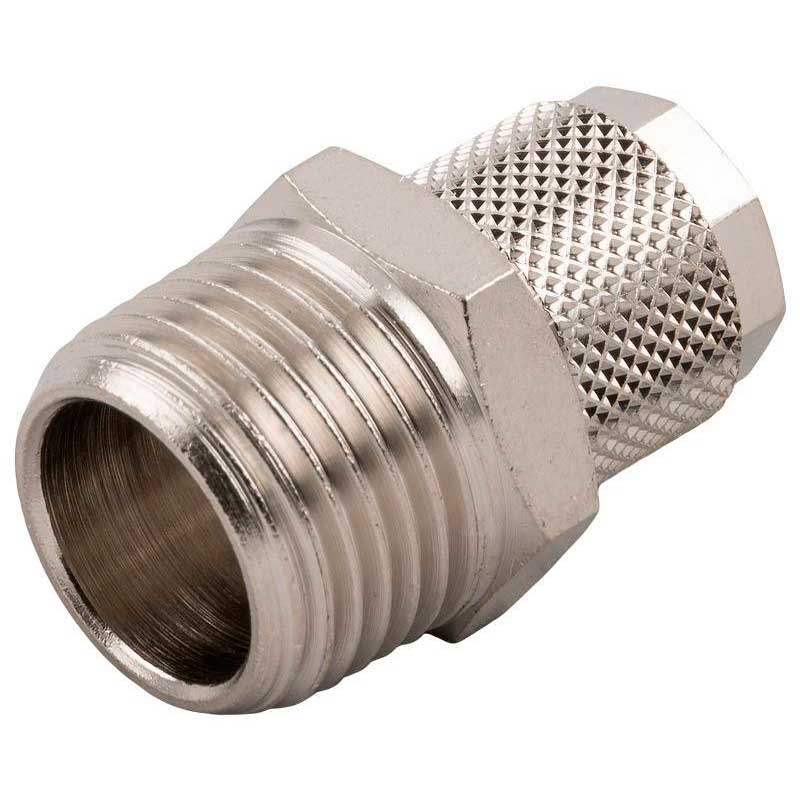

Ключевые характеристики: резьба G1/8 (наружная) + накидная гайка под шланг Ø6/4 мм (наружный/внутренний диаметр); корпус — никелированная латунь; рабочее давление до 10 бар; температура −20…+80 °C. Типичное применение: подключение шлангов низкого и среднего давления, окрасочное оборудование, места, где нужна многократная разборка соединения без повреждения шланга.
Расшифровка артикула
| Позиция в артикуле | Значение | Пояснение |
|---|---|---|
| AD | серия «прямой фитинг под накидную гайку» | внутренний код линейки для штуцеров этого типа присоединения (в отличие от цанговых серий) |
| 6 | 6 мм | наружный диаметр шланга — под этот размер выполнена накидная гайка |
| 4 | 4 мм | внутренний диаметр шланга — по этому размеру сидит ниппель фитинга |
| 1/8 | G1/8 | размер наружной цилиндрической резьбы для ввинчивания в порт |
⚠️ Важно: диаметры «6/4» указывают именно наружный/внутренний диаметр шланга, а не два разных подключения фитинга — обе стороны артикула описывают один и тот же шланговый конец.
Назначение и принцип работы
Фитинг состоит из трёх частей: резьбовой штуцер-ниппель с рёбрами («ёлочка»), накидная гайка и — в отличие от цанговых фитингов — никакого автоматического захвата трубки. Шланг сначала надевается на накидную гайку, затем натягивается на ниппель, после чего гайка накручивается на резьбовую часть корпуса и обжимает шланг между конической поверхностью гайки и рёбрами ниппеля. Соединение получается герметичным и полностью разборным вручную, без специнструмента, но требует шланга с точным внутренним диаметром 4 мм — при большем диаметре герметичность нарушается, при меньшем шланг физически не налезет на ниппель.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Резьбовое подключение | G1/8, наружная резьба | вкручивается в порт компрессора, окрасочного пистолета, блока подготовки воздуха |
| Шланговое подключение | накидная гайка под шланг Ø6 мм (нар.) / Ø4 мм (внутр.) | требует шланг именно этой типоразмерной пары — не путать с цанговой трубкой 6 мм |
| Тип соединения | разъёмное, под накидную гайку | легко разбирается вручную многократно, в отличие от обжимных гильз |
| Рабочее давление | до 10 бар | ограничение задаёт в первую очередь прочность самого шланга, а не фитинга |
| Рабочая температура | −20…+80 °C | подходит для цеховых и уличных условий Молдовы круглый год |
| Материал корпуса/гайки | латунь никелированная | коррозионная стойкость при частой сборке-разборке |
| Способ уплотнения | коническая посадка гайки + рёбра ниппеля | дополнительная прокладка обычно не требуется при исправном шланге |
| Масса | ~18 г | лёгкий, не нагружает шланговую линию |
Ключевые особенности конструкции
Корпус, ниппель и накидная гайка выполнены из никелированной латуни — устойчивы к маслянистому конденсату сжатого воздуха и частому механическому воздействию при затяжке гайки рукой или ключом. Рёбра ниппеля («ёлочка») создают несколько зон обжима по длине посадки шланга, что снижает риск проскальзывания шланга даже при пульсациях давления. В отличие от цанговых фитингов серии S6430, здесь нет подвижных частей и уплотнительных колец PTFE/NBR — герметичность полностью механическая, за счёт натяга резины/ПВХ на конус гайки.
Линейка серии
Серия AD «прямой фитинг под накидную гайку» выпускается в комбинациях шланг/резьба — выбирайте по факту диаметра имеющегося шланга и резьбе порта:
| Артикул | Резьба | Шланг (нар./внутр.) | Когда выбирать |
|---|---|---|---|
| AD 5/3-M5 | M5 | 5/3 мм | компактные пилотные линии |
| AD 6/4-1/8 | G1/8 | 6/4 мм | самая ходовая связка для окрасочного оборудования и цеховой пневматики |
| AD 6/4-1/4 | G1/4 | 6/4 мм | тот же шланг, порт с резьбой G1/4 |
| AD 8/6-1/8 | G1/8 | 8/6 мм | более толстый шланг при том же порту G1/8 |
| AD 8/6-1/4 | G1/4 | 8/6 мм | увеличенный расход воздуха, магистральные отводы |
| AD 10/8-1/4 | G1/4 | 10/8 мм | шланги большого сечения, компрессорные линии |
⚠️ Правило выбора: резьбу подбирайте строго под имеющийся порт, а шланг — по обеим цифрам сразу (наружный и внутренний диаметр должны совпасть с маркировкой фитинга); шланг с похожим наружным, но другим внутренним диаметром не даст герметичного соединения.
Совместимость / прямая замена
| Бренд / артикул | Резьба-шланг | Совместимо | Примечание |
|---|---|---|---|
| Camozzi 1500 6/4-1/8 | G1/8, шланг 6/4 мм | ✅ | прямой аналог, идентичная геометрия ниппеля и резьбы |
| AIGNEP 6/4-1/8 F | G1/8, шланг 6/4 мм | ✅ | полный аналог по посадочным размерам, тот же тип уплотнения |
| Generic/OEM 1511-6/4-1/8 | G1/8, шланг 6/4 мм | ✅ | распространённый бюджетный аналог с той же геометрией |
| Цанговый фитинг S6430 6-1/8 | G1/8, трубка 6 мм (без внутр. диаметра) | ❌ | другой тип подключения — под жёсткую ПУ-трубку с цангой, а не под мягкий шланг с накидной гайкой; не взаимозаменяемы |
Советы специалистов
- Проверяйте маркировку шланга перед покупкой фитинга: важны оба диаметра — наружный (под гайку) и внутренний (под ниппель), а не только один из них.
- Перед натяжением шланга на ниппель слегка смочите внутреннюю поверхность шланга (водой, не маслом) — так шланг сядет ровнее и без перекоса рёбер.
- Затягивайте накидную гайку от руки до упора, затем ключом ещё на четверть оборота — перетяжка не увеличивает герметичность, но может передавить шланг и снизить его ресурс.
- Для шлангов, которые часто демонтируются (переносное оборудование, окрасочные посты), этот тип соединения удобнее цангового — не изнашивает шланг при многократной сборке-разборке.
💡 Лайфхак: если под рукой нет шланга с точным внутренним диаметром 4 мм, не пытайтесь «подогнать» шланг большего диаметра силой — герметичность всё равно будет нарушена; проще заменить фитинг на типоразмер под фактический шланг.
⚠️ Частая ошибка: путают эту серию с цанговыми фитингами и пытаются вставить в накидную гайку жёсткую ПУ-трубку без предварительного натяга на ниппель — соединение не герметично, гайка просто перекрутит трубку без обжима.
Кому не подходит
- Для мест с частой разборкой более 1 раза в смену — цанговый фитинг долговечнее и быстрее в монтаже.
- Для жёсткой ПУ/ПА трубки без запаса на растяжение — такая трубка физически не натягивается на ниппель без риска растрескивания.
- Для давлений выше паспортных значений конкретного шланга — фитинг не компенсирует недостаточную прочность самого шланга.
Практические кейсы
- На окрасочном участке клиент часто переставлял краскопульт между постами — вместо цангового фитинга поставили AD 6/4-1/8 с резиновым шлангом: разборка/сборка стала занимать секунды вместо обрезки трубки при каждом переносе.
- При ремонте компрессорной станции обнаружили, что цанговые фитинги на гибком резиновом шланге постоянно протекали из-за деформации шланга под цангой — замена на фитинг с накидной гайкой полностью устранила утечки, так как шланг обжимается по всей окружности, а не точечно лепестками цанги.
- На передвижной пескоструйной установке фитинги с накидной гайкой выбрали намеренно вместо цанговых — при транспортировке и частой смене шлангов резьбовое разъёмное соединение оказалось устойчивее к вибрации, чем защёлкивающаяся цанга.
Сопутствующие товары: шланг резиновый/ПВХ 6×4 мм, фитинги AD 8/6 и AD 10/8 той же серии, накидные гайки и ниппели отдельно на замену.
Мнение эксперта
Виталий Болучевский
Главный инженер Acvatron SRL, более 15 лет в отрасли
«Фитинги под накидную гайку часто недооценивают — считают их устаревшими по сравнению с цанговыми. На практике для мягкого резинового или ПВХ-шланга это как раз более надёжное решение: цанга рассчитана на жёсткую трубку определённой овальности, а мягкий шланг под цангой со временем сминается и начинает травить воздух. Я всегда рекомендую клиентам с окрасочным и передвижным оборудованием держать в комплекте именно фитинги AD — они переживают в разы больше циклов сборки-разборки шланга, чем цанговое соединение на той же резине».
Написать инженеру: +373 69 605-720 (WhatsApp/Viber) | acvatron.md
FAQ
Чем этот фитинг отличается от цангового? Цанговый фитинг автоматически захватывает жёсткую трубку зубчатой цангой при простой вставке. Фитинг с накидной гайкой требует ручной натяжки мягкого шланга на ниппель и последующего накручивания гайки — соединение более трудоёмкое в монтаже, но надёжнее держит именно мягкий резиновый/ПВХ-шланг.
Можно ли использовать этот фитинг с жёсткой ПУ-трубкой вместо шланга? Не рекомендуется — жёсткая полиуретановая трубка плохо растягивается на ниппеле и может треснуть; для такой трубки нужен цанговый фитинг соответствующего диаметра.
Что означают цифры 6 и 4 в артикуле — это два разных подключения? Нет, обе цифры относятся к одному и тому же шланговому концу: 6 — наружный диаметр шланга (под гайку), 4 — внутренний диаметр (под ниппель). Резьбовое подключение указано отдельно — 1/8.
Нужна ли дополнительная прокладка на резьбу G1/8? Как правило нет — но если порт имеет коническую резьбу или сомнительную геометрию, используйте фум-ленту на резьбовой части (не на посадке гайка-шланг).
Как часто нужно менять шланг на этом фитинге? Осматривайте зону обжима на предмет трещин и затвердевания резины при каждой переустановке; при появлении трещин у ниппеля шланг обрезают на 5–10 мм и переустанавливают заново, если длины хватает.
