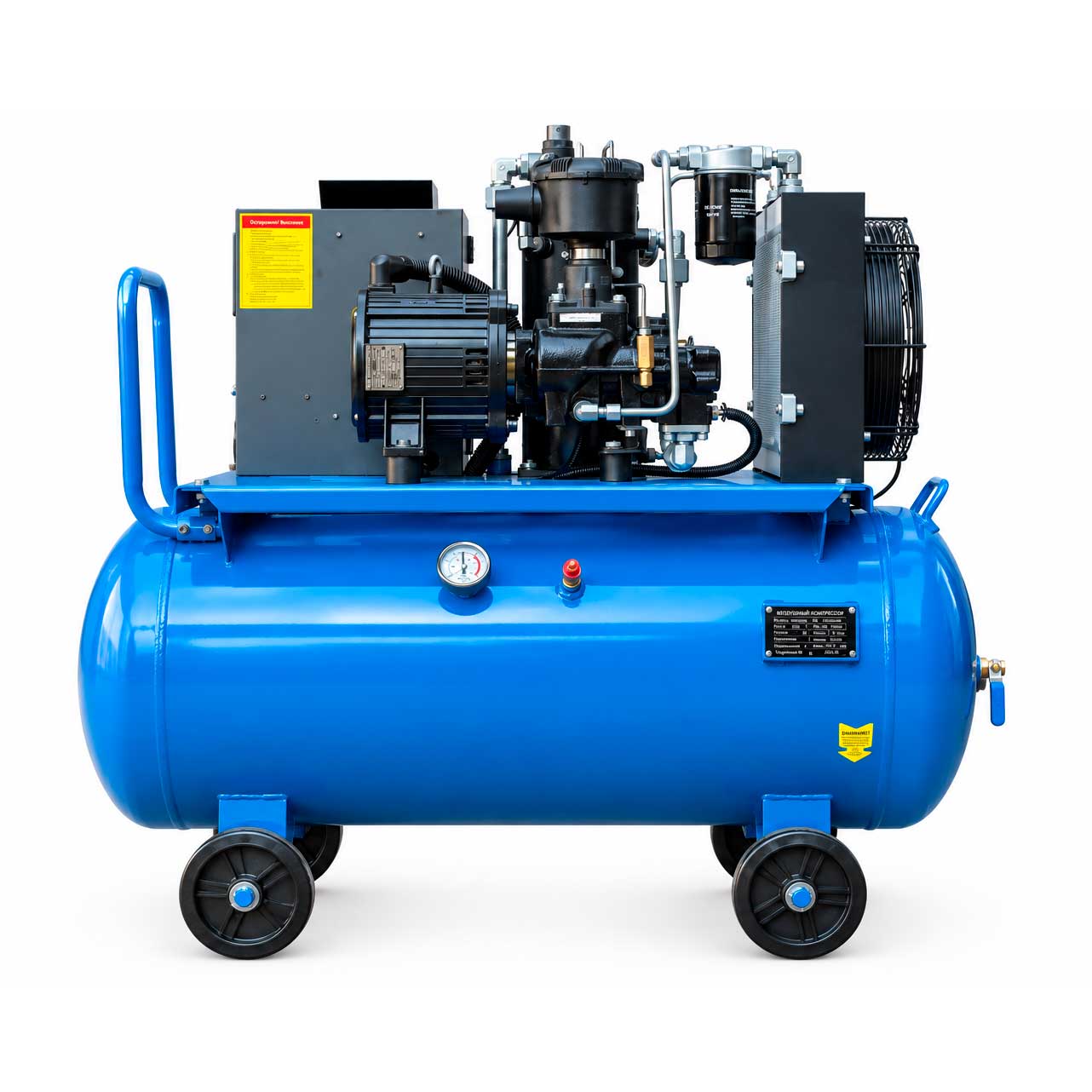

Винтовой компрессор ASC-10-10-200A, 7,5 кВт (прямой привод, мотор на постоянных магнитах, с частотным преобразователем)

1. Назначение и принцип работы

Станция укомплектована частотным преобразователем (VFD): скорость вращения винтовой пары плавно регулируется под текущий расход воздуха, компрессор не работает по циклу «пуск/останов» на полной мощности, а подстраивается под нагрузку — это снижает пиковые токи при пуске и сглаживает давление в сети. Сжатый воздух через воздухомасляный сепаратор поступает во встроенный ресивер объёмом 200 л, откуда через выходной штуцер подаётся в пневмосеть.

Сочетание прямого привода + PM-мотора + инвертора — это конструктив для потребителей с переменным профилем нагрузки (не круглосуточная работа на максимуме), где важна экономия электроэнергии на частичных нагрузках и минимальный уровень шума/вибрации по сравнению с ремённой схемой.

2. Технические характеристики

Параметры:

• Рабочее давление (бар) — не указано; для линейки 7,5 кВт / 950 л/мин типично 10 бар, но точное значение для этой модели нужно подтвердить.
• Напряжение питания — обычно 380 В / 50 Гц для станций этого класса, требует подтверждения.
• Тип компрессора масляный
• масляный (винтовой блок со впрыском масла).
• Выходной разъём (присоединительный размер, дюймы)
• Низкий уровень шума, 68 дБ(A)

3. Конструктивные особенности

Конструктивные решения:

• Прямая посадка ротора винтового блока на вал электродвигателя — исключён ремённый узел (нет проскальзывания ремня, нет регламентного натяжения/замены ремня).
• Двигатель на постоянных магнитах — выше КПД на частичных нагрузках по сравнению с асинхронным аналогом той же мощности.
• Встроенный частотный преобразователь — плавный пуск, регулирование производительности под фактический расход воздуха вместо режима «полная загрузка/холостой ход».
• Встроенный ресивер 200 л — сглаживает пульсации давления, снижает частоту циклов компрессора.
• Открытая компоновка (без шумоизолирующего кожуха) — упрощённый доступ к узлам обслуживания, но выше уровень шума, чем у кабинных исполнений (см. раздел «Область применения»).

4. Рекомендации по монтажу

• Устанавливать на ровное горизонтальное основание с запасом пространства по периметру (не менее 0,6–0,8 м) для свободной циркуляции воздуха и обслуживания — станция открытого типа, охлаждение идёт из помещения.
• Обеспечить отдельную линию электропитания с автоматом защиты, рассчитанным на пусковой ток PM-двигателя с частотником.
• Соединение с пневмосетью — по резьбе выходного штуцера 1/2″ мама:
  • Если выходное соединение BSPP (G, цилиндрическая) — герметизация плоской прокладкой, ФУМ-лента не требуется.
  • Если BSPT (R, коническая) — самоуплотняющееся соединение, обязательно применение ФУМ-ленты или аналогичного герметика.
• Помещение должно иметь приточно-вытяжную вентиляцию: компрессор с открытой компоновкой выделяет тепло непосредственно в помещение, при мощности 7,5 кВт это ощутимая тепловая нагрузка на небольшое помещение.
• Ресивер (200 л) оснастить автоматическим или ручным конденсатоотводчиком и периодически проверять предохранительный клапан.
• Частотный преобразователь чувствителен к качеству питающей сети — при нестабильном напряжении в сети рекомендуется стабилизатор или ИБП для платы управления.
• Если по сети планируется питание пневмоинструмента, требующего смазки (гайковёрты, шлифмашины ударного типа), после ресивера установить отдельный лубрикатор в линии — сепаратор компрессора не предназначен для дозированной смазки инструмента.

5. Аналоги и сравнение

6. Частые ошибки

• Установка станции в тесном непроветриваемом помещении — перегрев PM-двигателя и электроники частотника, срабатывание защиты по температуре.
• Игнорирование конденсатоотводчика на ресивере — накопление влаги, коррозия внутри ресивера и попадание воды в пневмосеть.
• Прямая подача сжатого воздуха на пневмоинструмент без отдельного лубрикатора, когда инструмент требует смазки — ускоренный износ инструмента.
• Использование ФУМ-ленты на цилиндрической (BSPP) резьбе выходного штуцера «на всякий случай» — при этом типе соединения герметизация должна идти через плоскую прокладку, лишняя лента может нарушить посадку и привести к перекосу соединения.
• Подключение через нестабилизированную электросеть с большими просадками напряжения — некорректная работа частотного преобразователя, вплоть до аварийных отключений.
• Отсутствие регламентного обслуживания сепаратора и фильтров на станции с частой сменой нагрузки (частотник провоцирует более частые циклы регулирования) — ускоренное загрязнение элементов.

7. Область применения

Станция рассчитана на объекты с переменным профилем потребления сжатого воздуха: небольшие производственные цеха, автосервисы, деревообработку, пищевые и упаковочные линии, где расход воздуха в течение смены колеблется, а не держится постоянно на максимуме. Наличие частотного преобразователя и PM-двигателя делает эту модель более выгодной по энергопотреблению именно при неравномерной нагрузке, а не при круглосуточной работе на 100% производительности (для последнего случая обычно эффективнее нерегулируемая станция большей номинальной мощности).

Открытая (некабинная) компоновка предполагает установку в отдельном техническом помещении или компрессорной, а не в цехе рядом с рабочими местами — из-за более высокого уровня шума по сравнению с шумоизолированными исполнениями.

8. Мнение эксперта

«Прямой привод и мотор на постоянных магнитах — это то, что действительно снижает затраты на обслуживание и электроэнергию у компрессоров с переменной нагрузкой. Нет ремня — нет его регламентной замены и потерь на проскальзывание, а частотник позволяет станции «дышать» по факту расхода воздуха, а не гонять постоянно полную мощность впустую», — отмечает Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта.

9. FAQ

Нужно ли ежедневно сливать конденсат из ресивера вручную? Если установлен автоматический конденсатоотводчик — нет, но ручную проверку клапана рекомендуется делать периодически, чтобы убедиться в его исправности.

Можно ли подключить эту станцию к пневмоинструменту, требующему смазки, без лубрикатора? Нет, встроенный сепаратор компрессора не заменяет дозированную смазку — для такого инструмента нужен отдельный лубрикатор в линии после ресивера.

Чем прямой привод с PM-двигателем лучше классической ремённой схемы? Отсутствует износ и проскальзывание ремня, выше КПД на частичных нагрузках благодаря синхронному мотору и плавному регулированию оборотов частотником.

Подходит ли эта модель для круглосуточной работы на максимальной нагрузке? Станция с частотным преобразователем эффективнее всего показывает себя при переменном профиле потребления; для постоянной работы на 100% нагрузки экономический эффект от инвертора меньше — этот сценарий стоит обсудить с менеджером при подборе.

Какое рабочее давление у этой модели? 10 бар — уточните у менеджера Acvatron или в паспорте компрессора перед выбором под вашу пневмосеть.
