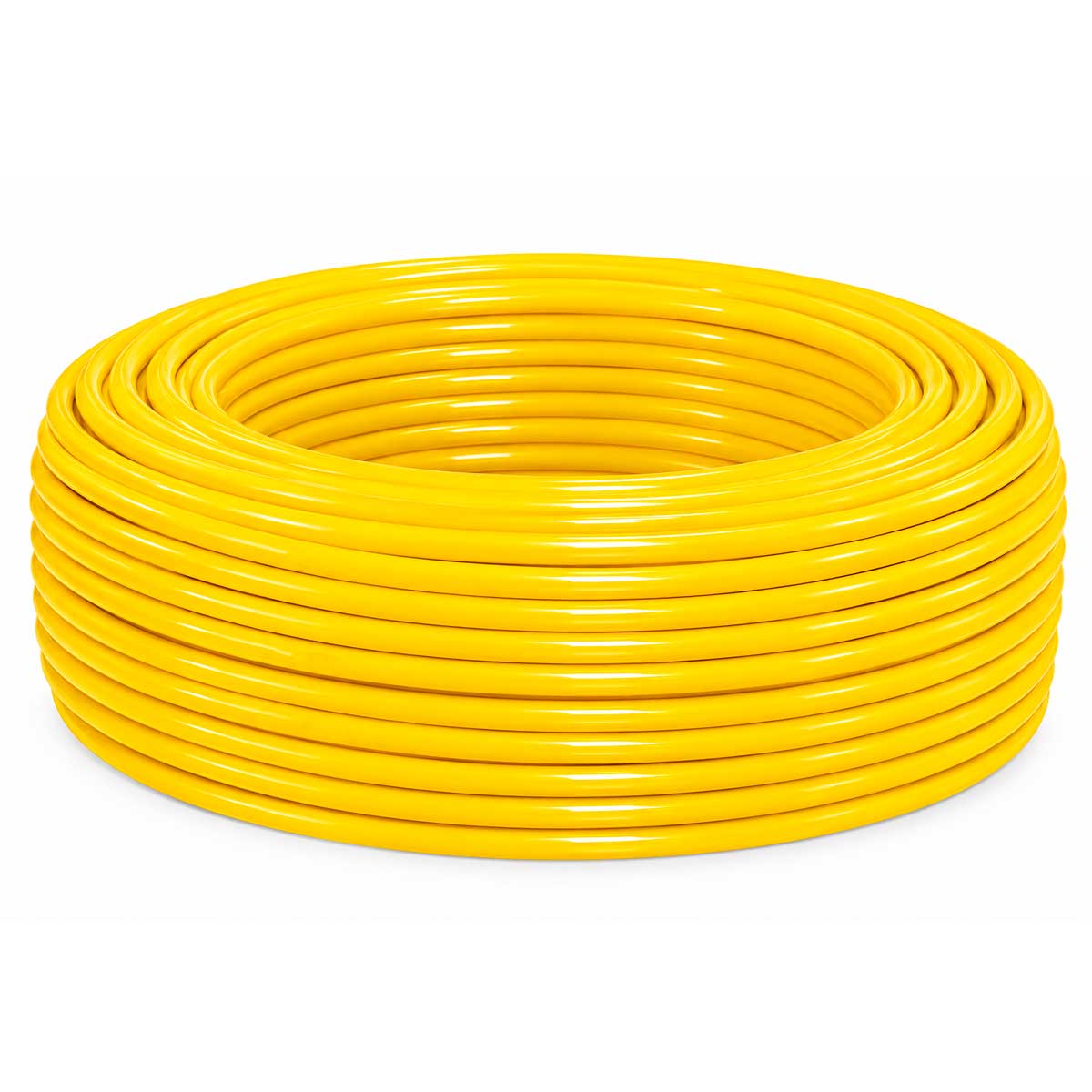

Калиброванная полиуретановая трубка Medifly PU46 Yellow (Ø 4×6 мм, 98 ShA, жёлтая)

1. Назначение и принцип работы

Ярко-жёлтый цвет (Yellow) обеспечивает отличную визуальную идентификацию трассы сжатого воздуха в многоконтурных распределительных щитах и технологических установках. Изготовленная из эластичного термопластичного полиуретана твёрдостью 98 ShA / 52 ShD, трубка сочетает высокий запас прочности на разрыв с превосходной гибкостью и устойчивостью к истиранию. Калиброванный внешний диаметр 6 мм гарантирует 100% герметичность при посадке в быстросъёмные цанговые фитинги (Push-in).

2. Технические характеристики

⚠️ Неподтверждённые данные / уточняйте у менеджера перед публикацией:

• Точный вес бухты 100 м (оценочно ~1,98 кг, требует подтверждения при отгрузке).
• Доступность варианта поставки в компактных диспенсерах Fast Fly Box (10×10 м) в жёлтом цвете.

3. Конструктивные особенности

Расшифровка артикула Medifly PU46 Yellow:

Ключевые решения:

• Калибровка внешней стенки — строгий допуск внешнего диаметра (6,0 мм ±0,1 мм по стандарту ISO/TS 11619:2014) предотвращает стравливание воздуха и вырывание трубки из зацепления цангового фитинга при пульсациях давления.
• Стойкость к изгибам и эффекту памяти — полиуретан восстанавливает форму после смятия или перегиба, выдерживая многократные циклы работы в кабелеукладчиках и гибких шлейфах автоматики.
• Сигнальная цветная идентификация — жёлтый цвет удобен для группировки технологических линий (например, линия подачи сжатого воздуха под определённым давлением или для конкретного узла робота).

4. Рекомендации по монтажу

1. Подготовка торца. Режьте трубку строго под углом 90° только с помощью специального гильотинного трубореза (ножа для пластиковых трубок). Неровный отрез кусачками или ножницами повреждает O-ring в фитинге и приводит к утечкам.
2. Типы фитингов:
   • Цанговые быстросъёмные фитинги (Push-in) с посадочным диаметром 6 мм.
   • Компрессионные фитинги с накидной гайкой и штуцером 4×6 мм.
3. Радиус изгиба. Соблюдайте минимальный радиус изгиба не менее 15 мм. При меньшем радиусе возможен залом проходного сечения и снижение расхода воздуха.
4. Температурный пересчёт давления. При повышении температуры рабочей среды снижайте максимальное рабочее давление согласно коэффициенту (при +40°C — 7 бар, при +60°C — 5,2 бар).

5. Аналоги и сравнение

Кросс-референсы (проверяйте диаметры перед заменой):

Сравнение внутри линейки Medifly:

• PU46 (Полиуретан 98 ShA) — высокая эластичность, гибкость, рабочее давление 10 бар, устойчивость к истиранию и изгибам.
• PA46 (Полиамид / Нейлон PA12) — жёсткий материал, рабочее давление до 25 бар, но радиус изгиба значительно больше (40 мм), гнётся с трудом.
• PE46 (Полиэтилен PELD) — химически инертный материал для пищевых продуктов и воды, но уступает полиуретану по гибкости и износостойкости.

6. Частые ошибки

• Отрез обычным ножом или кусачками — сминает стенку 6 мм, из-за чего цанга фитинга неплотно обжимает трубку.
• Использование в системах с горячей водой выше +60°C — превышение рабочей температуры приводит к размягчению полиуретана и его разрыву.
• Превышение допустимого радиуса изгиба (<15 мм) — вызывает залом стенки и падение производительности пневмопривода.
• Монтаж на ёлочный штуцер без зажима — для полиуретана 98 ShA рекомендуются цанговые фитинги или компрессионные гайки.

7. Область применения

• Пневматические системы автоматизации — подключение цилиндров, распределителей и пневмоостровов.
• Робототехника и гибкие кабельные каналы — подвижные узлы с высокой частотой изгибов.
• Пневмоинструмент и сервисные линии — подача воздуха на сборочных участках и СТО.
• Автомобилестроение и спецтехника — вспомогательные пневматические контуры управления.
• Маркированные пневмощиты — визуальное разделение потоков и линий управления по цветам.

8. Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL (18 лет опыта): «Трубка Medifly PU46 в жёлтом исполнении — один из самых ходовых стандартов для сборки пневматических шкафов и автоматических линий. Диаметр 6×4 мм обеспечивает отличную скорость срабатывания пневмоцилиндров среднего размера, а яркая жёлтая окраска существенно облегчает трассировку и поиск неисправностей в сложных многоконтурных системах. Итальянская калибровка гарантирует надёжную фиксацию в цангах без подтравливания».

9. Часто задаваемые вопросы

1. Подходит ли трубка PU46 Yellow для быстросъёмных фитингов Festo и Camozzi? Да, точный внешний диаметр 6,0 мм с допуском ISO/TS 11619 обеспечивает полную совместимость с цанговыми фитингами всех ведущих брендов.

2. Чем отличается полиуретан от полиамида (нейлона) 6×4 мм? Полиуретан значительно более гибкий, не «дубеет» при низких температурах (до −40°C) и имеет минимальный радиус изгиба (15 мм против 40 мм у полиамида). Полиамид выбирают там, где требуется более высокое рабочее давление (до 25 бар).

3. Можно ли использовать эту трубку для сжатого воздуха с капельной смазкой (маслом)? Да, полиуретан устойчив к воздействию минеральных масел, смазок и неагрессивных нефтепродуктов.

4. В каких бухтах поставляется трубка? Стандартная форма поставки — бухта 100 метров. Также доступны варианты отреза кратно метру или поставка в картонных диспенсерах Fast Fly.
