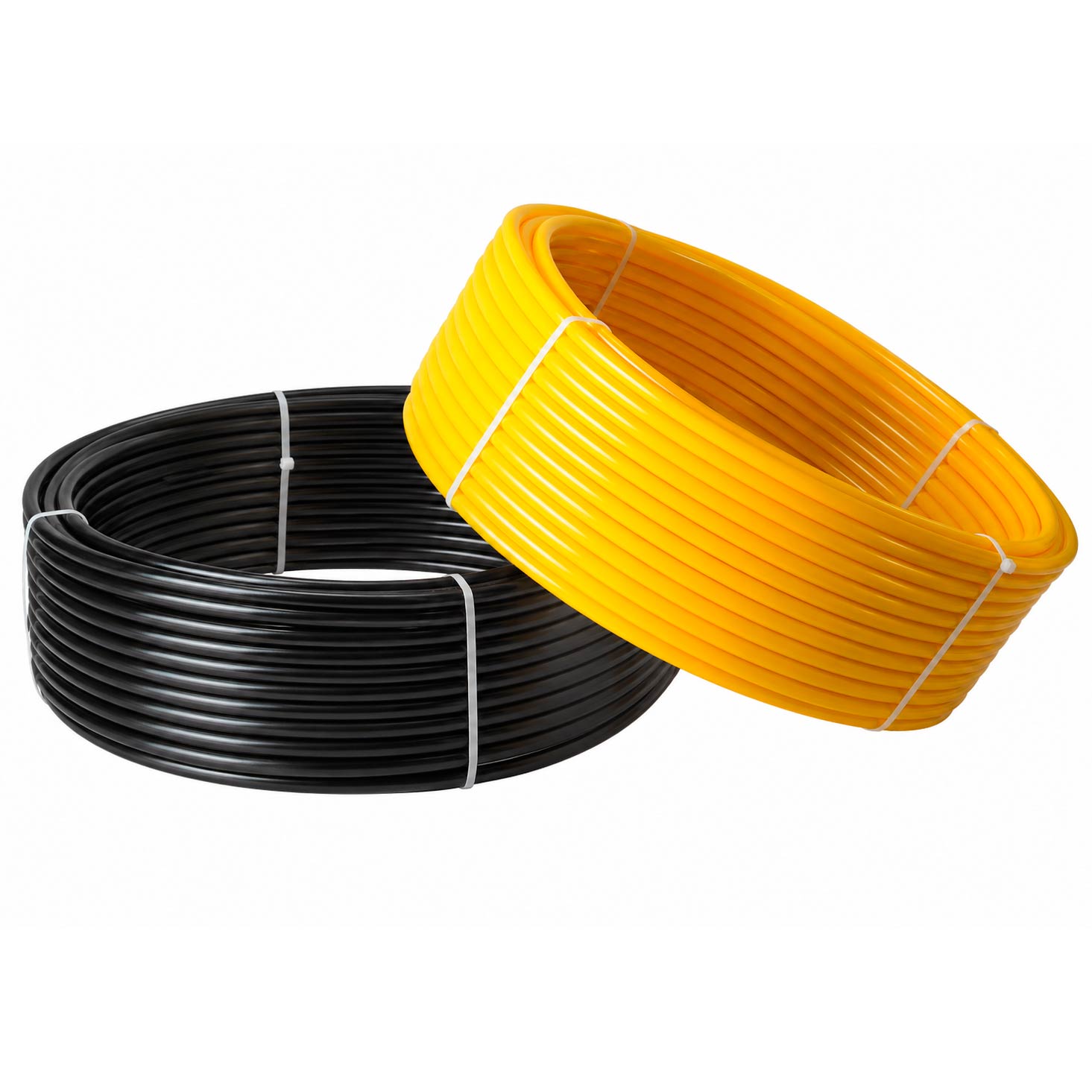

Нейлоновая трубка NY-10x8-B — изображение 1

Нейлоновая трубка NY-10×8-B

Нейлоновая трубка NY-10×8-B: Профессиональный стандарт для пневмомагистралей

NY-10×8-B — это высокопрочная калиброванная трубка из нейлона (полиамида) серии NY производства XCPC с наружным диаметром 10 мм и внутренним 8 мм. Устройство предназначено для создания надежных пневматических линий с рабочим давлением до 20 бар, обеспечивая превосходную химическую стойкость и стабильность потока воздуха в индустриальных системахNY-10×8-B.

Add to wishlist

5 People watching this product now!

Технический справочник по пневматическим трубкам

Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C

Сводная сравнительная таблица

Материал	Раб. давление (+23°C, Ø6)	Температура	FDA	Топливо / масла	Кислоты	Щёлочи	UV-стойкость	Гидролиз	Цена
PU — Полиуретан	до 16 бар	−40 … +60 °C	Спец. марки	Средняя	Слабая	Средняя	Слабая	Слабая	Средняя
PA12 — Полиамид	до 25 бар	−40 … +100 °C	Да (PA12)	Высокая	Средняя	Средняя	Хорошая	Хорошая	Средняя
PE / LDPE	до 10 бар	−30 … +60 °C	Да (пищ. марки)	Слабая	Высокая	Высокая	Средняя	Отличная	Низкая
PTFE / PFA / FEP	до 20 бар	−60 … +260 °C	FDA + USP VI	Универсальная	Все (кроме F₂)	Универсальная	Отличная	Отличная	Очень высокая
PVC — ПВХ	до 12 бар	−10 … +60 °C	Спец. марки	Слабая	Средняя	Высокая	Слабая	Хорошая	Низкая
Силикон (VMQ)	до 10 бар	−60 … +180 °C	FDA + USP VI	Слабая	Средняя	Средняя	Отличная	Отличная	Высокая

Подробное описание по каждому материалу

Полиуретан (PU / PUR)

Стандартный выбор для пневматики

Наиболее распространённый материал в пневмоавтоматике. Сочетает исключительную гибкость с хорошей прочностью на разрыв и устойчивостью к истиранию. Доступен в жёстком (PUR-hard) и мягком (PUR-soft) вариантах, широкий выбор цветов по RAL.

Давление (+23°C, Ø6)до 16 бар

Давление (Ø8)до 12 бар

Рабочая температура−40 … +60 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.1–1.25 г/см³

Прочность на разрыв40–55 МПа

Твёрдость80–98 Shore A

Удлинение при разрыве350–450%

FDA-контакт

Спец. марки

Топливо / масла

Средняя

Кислоты

Слабая

Щёлочи

Средняя

Гидролиз

Чувствителен

UV-стойкость

Слабая

Типичные применения:

ПневмоавтоматикаРоботизацияПодача воздухаУправление клапанамиСборочные линииСервопривод

✔ Преимущества

Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество

✘ Недостатки

Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях

Полиамид / Нейлон (PA6 · PA11 · PA12)

Инженерный полимер для высоких давлений

PA12 — наиболее предпочтителен в промышленных пневмосистемах: меньше впитывает влагу, чем PA6, лучше стоек к низким температурам. PA11 — биоосновного происхождения (касторовое масло), экологичен. PA6 — самый жёсткий из трёх.

Давление (PA12, Ø6)до 25 бар

Давление (PA6, Ø6)до 20 бар

Рабочая температура−40 … +100 °C

Мин. радиус изгиба~8 × Ø нар.

Плотность (PA12)1.01–1.05 г/см³

Прочность на разрыв45–60 МПа

Твёрдость72–78 Shore D

Влагопоглощение PA120.25% (PA6: 2.5%)

FDA-контакт

Да (PA12 / PA11)

Топливо / масла

Высокая

Кислоты

Средняя

Щёлочи

Средняя

Гидролиз

Хорошая

UV-стойкость

Хорошая

Типичные применения:

Тормозные системыГидравликаАвтомобильные трубопроводыПневмоинструментМашиностроениеОхлаждение

✔ Преимущества

Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон

✘ Недостатки

PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам

Полиэтилен (PE / LDPE / HDPE)

Экономичный выбор для воды и химии

LDPE (низкая плотность) — мягкий и гибкий. HDPE (высокая плотность) — жёсткий, с лучшими механическими характеристиками. Оба химически инертны к большинству водных сред. Стандарт для систем водоснабжения и ирригации.

Давление (LDPE, Ø6)до 10 бар

Давление (HDPE, Ø6)до 16 бар

Темп. (LDPE)−30 … +60 °C

Темп. (HDPE)−50 … +80 °C

Плотность (LDPE)0.91–0.94 г/см³

Плотность (HDPE)0.94–0.97 г/см³

Мин. радиус изгиба LDPE~5 × Ø нар.

Влагопоглощение< 0.01%

FDA-контакт

Да (пищ. марки)

Топливо / масла

Слабая

Кислоты

Высокая

Щёлочи

Высокая

Гидролиз

Отличная

UV (со стабил.)

Средняя

Типичные применения:

ВодоснабжениеИрригацияХимические системыПищевая промышленностьЛабораторное оборудование

✔ Преимущества

Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость

✘ Недостатки

Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов

PTFE

Тефлон: PTFE · PFA · FEP

Максимальная химическая стойкость

Фторполимеры — чемпионы по химической инертности. PTFE — жёсткий, непрозрачный. PFA — более гибкий, прозрачный, сваривается. FEP — промежуточный, хорошая прозрачность. Коэффициент трения 0.04 — самый низкий среди полимеров.

Давление (PFA, Ø6)до 20 бар

Давление (FEP, Ø6)до 16 бар

Темп. (PTFE)−60 … +260 °C

Темп. (PFA / FEP)−60 … +200 / +150 °C

Плотность (PTFE)2.14–2.20 г/см³

Коэф. трения0.04 (наименьший)

ПрозрачностьPFA/FEP — прозрачные

Влагопоглощение< 0.01%

FDA / USP

FDA + USP Class VI

Топливо / масла

Универсальная

Кислоты

Все (кроме F₂)

Щёлочи

Универсальная

Гидролиз

Отличная

UV-стойкость

Отличная

Типичные применения:

Агрессивная химияПолупроводникиФармацевтикаВысокие температурыАналитическое оборудование

✔ Преимущества

Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение

✘ Недостатки

Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов

PVC

ПВХ — Поливинилхлорид

Прозрачность и доступность

Пластифицированный PVC — мягкий, прозрачный, дешёвый. Жёсткий PVC (uPVC) — для давления. Прозрачность позволяет визуально контролировать поток. Внимание: при горении выделяет токсичный HCl.

Давление (пласт., Ø6)до 10–12 бар

Давление (жёсткий, Ø6)до 16 бар

Рабочая температура−10 … +60 °C

Мин. радиус изгиба~6 × Ø нар.

Плотность1.20–1.45 г/см³

Прочность на разрыв20–50 МПа

ПрозрачностьВысокая

Влагопоглощение0.04–0.4%

FDA-контакт

Спец. марки

Топливо / масла

Слабая

Кислоты (разб.)

Хорошая

Щёлочи

Хорошая

Гидролиз

Хорошая

UV-стойкость

Слабая (хрупкость)

Типичные применения:

Индикаторные трубкиАквариумистикаВодоснабжениеМедицинские приборыПромышленный дренаж

✔ Преимущества

Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность

✘ Недостатки

Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем

VMQ

Силикон (VMQ / MVQ)

Медицина, пища, высокие температуры

Биологически инертны, выдерживают автоклавирование (+121–134°C), сохраняют гибкость при экстремальных температурах. Высокая газопроницаемость важна в биореакторах и перистальтических насосах.

Давление (Ø6)до 8–10 бар

Рабочая температура−60 … +180 °C

Пиковая температурадо +200 °C

Мин. радиус изгиба~4 × Ø нар.

Плотность1.10–1.25 г/см³

Твёрдость20–80 Shore A

ГазопроницаемостьВысокая

Автоклавирование+121 … +134 °C

FDA / USP

FDA + USP Class VI

Топливо / масла

Слабая

Кислоты

Средняя (разб.)

Щёлочи

Средняя

UV / Озон

Отличная

Автоклав

Да

Типичные применения:

МедицинаФармацевтикаПищевая промышленностьБиореакторыПеристальтические насосыАвтоклавы

✔ Преимущества

FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе

✘ Недостатки

Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам

Описание

Описание

Технические характеристики NY-10×8-B

Согласно спецификации технического каталога XCPC 2024 года (стр. 333), данная модель обладает следующими параметрами:

Параметр	Значение
Материал	Нейлон (Polyamide / PA)
Наружный диаметр (O.D.)	10 мм
Внутренний диаметр (I.D.)	8 мм
Толщина стенки	1.00 мм
Макс. рабочее давление (при 20°C)	20 бар (2.0 МПа)
Давление разрыва (при 20°C)	60 бар (6.0 МПа)
Минимальный радиус изгиба	60 мм
Температурный диапазон	-40°C … +90°C
Твердость	80-92 Shore A
Стандартная длина бухты	100 метров

Преимущества и сильные стороны оборудования

Основываясь на инженерных свойствах полиамида и стандартах производства XCPC, я выделяю следующие ключевые преимущества модели NY-10×8-B:

Высокая пропускная способность. Сочетание наружного диаметра 10 мм и стенки толщиной 1 мм обеспечивает увеличенное внутреннее сечение (8 мм), что минимизирует потери давления в протяженных магистралях.
Механическая и термическая выносливость. В отличие от полиуретановых трубок, нейлон серии NY сохраняет жесткость и прочность при температурах до +90°C, что позволяет монтировать его вблизи нагревающихся узлов оборудования.
Исключительная калибровка. Трубка производится на прецизионных экструзионных линиях, что гарантирует идеальную точность наружного диаметра. Это критически важно для предотвращения утечек при использовании быстросъемных цанговых фитингов серий XPC и XPL.
Устойчивость к агрессивным средам. Материал инертен к воздействию масел, топлива, гидравлических жидкостей и ультрафиолетового излучения, что значительно продлевает срок службы системы в сложных производственных условиях.

Сферы применения

Трубка NY-10×8-B является универсальным решением для отраслей с высокими требованиями к стабильности трубопроводов:

Магистральные пневмолинии: соединение блоков подготовки воздуха с распределительными шкафами.
Автомобильная промышленность: создание топливных трасс и систем управления тормозами.
Окрасочное оборудование: подача лакокрасочных материалов и растворителей под давлением.
Станкостроение: системы импульсной смазки и подачи СОЖ.

Мнение эксперта: Виталий Болучевский «За 15 лет работы с компрессорным оборудованием я часто вижу попытки заменить нейлон полиуретаном в стационарных линиях — это ошибка, ведущая к «провисанию» трасс и утечкам. Модель NY-10×8-B от XCPC — это оптимальный выбор, когда важен баланс между гибкостью и высокой скоростью потока. Согласно заводской кодировке, индекс «B» означает черный цвет (Black), который наиболее устойчив к воздействию солнечного света. Мы рекомендуем эту трубку для систем, работающих в режиме 24/7, где надежность фиксации в фитингах является приоритетом».

Часто задаваемые вопросы

1. Можно ли использовать NY-10×8-B для вакуумных систем? Да, прочностные характеристики нейлона позволяют использовать данную трубку в вакуумных линиях без риска схлопывания стенок.

2. Чем эта трубка отличается от модели 10×7.5? Модель 10×8 имеет более тонкую стенку (1 мм против 1.25 мм), что увеличивает внутренний проход, но снижает максимальное рабочее давление с 30 до 20 бар. Выбирайте 10×8 для повышения производительности потока.

3. Подходит ли трубка для подвижных частей роботов? Нейлон обладает высокой жесткостью и памятью формы. Для узлов с очень малым радиусом изгиба и постоянными перегибами лучше использовать полиуретановые трубки серии PU, тогда как нейлон идеален для стационарной прокладки.

Какие преимущества у трубки NY-10×8-B по сравнению с полиуретаном?

Нейлоновая трубка NY-10×8-B (полиамид PA) обладает рядом конструктивных и эксплуатационных преимуществ перед полиуретановыми (PU) аналогами, особенно в стационарных промышленных системах с высокой нагрузкой. Согласно техническому каталогу XCPC и инженерным стандартам, основные отличия заключаются в механической прочности, температурном диапазоне и стабильности формы.

Ниже приведен подробный анализ преимуществ модели NY-10×8-B по сравнению с полиуретаном:

1. Устойчивость к высокому рабочему давлению

Нейлоновые трубки серии NY значительно превосходят стандартный полиуретан по пределу прочности.

NY-10×8-B: Обеспечивает стабильную работу при давлении до 20 бар (2.0 МПа).
PU-трубки: Стандартные полиуретановые трубки XCPC аналогичного диаметра (например, PU 10×6.5) обычно рассчитаны на давление до 10 бар (1.0 МПа). При превышении этого порога полиуретан склонен к деформации и раздуванию.

2. Повышенная термическая стойкость

Нейлон имеет более высокую температуру плавления (около 250°C) и сохраняет свои свойства в более суровых условиях.

Трубка NY-10×8-B эффективно работает в диапазоне от -40°C до +90°C.
Полиуретан начинает размягчаться и терять прочность уже при температурах выше +60…+80°C. Это делает нейлон незаменимым для линий, проходящих вблизи компрессорных блоков или нагревательного оборудования.

3. Жесткость и стабильность прокладки трассы

В отличие от гибкого и мягкого полиуретана, нейлон является полужестким материалом.

Четкость трассировки: Нейлон обеспечивает более ровную и эстетичную прокладку магистралей без «провисаний».
Устойчивость к сдавливанию: Благодаря жесткости стенок, трубка NY-10×8-B значительно лучше противостоит механическим воздействиям и раздавливанию.

4. Химическая и экологическая инертность

Химическая стойкость: Нейлон превосходит полиуретан в средах, подверженных воздействию масел, растворителей и топлива.
Стойкость к УФ-излучению: Модель NY-10×8-B (черная) устойчива к ультрафиолету и агрессивным погодным факторам, что позволяет использовать её на открытом воздухе, где полиуретан быстро трескается и теряет эластичность.

5. Прецизионная калибровка для фитингов

Нейлон менее подвержен потере формы со временем («creep»). Это гарантирует эталонную герметичность в быстросъемных цанговых фитингах серий XPC и XPL, так как жесткий край трубки надежнее фиксируется зажимным кольцом и меньше деформирует уплотнение.

Мнение эксперта: Виталий Болучевский «Главная ошибка — использовать мягкий полиуретан там, где трубка должна лежать неподвижно. За 15 лет практики я убедился: если вы строите стационарную линию на 10-миллиметровых трубках, выбирайте NY-10×8-B. Её увеличенное внутреннее сечение (8 мм) снижает потери давления, а жесткость нейлона гарантирует, что через год ваши трассы не превратятся в «гирлянды». Полиуретан оставьте для подвижных захватов робототехники, где важна эластичность на изгиб».

Резюме: Трубка NY-10×8-B — это профессиональный выбор для магистральных линий, где требуется передача большого объема воздуха под давлением до 20 бар в широком диапазоне температур.
