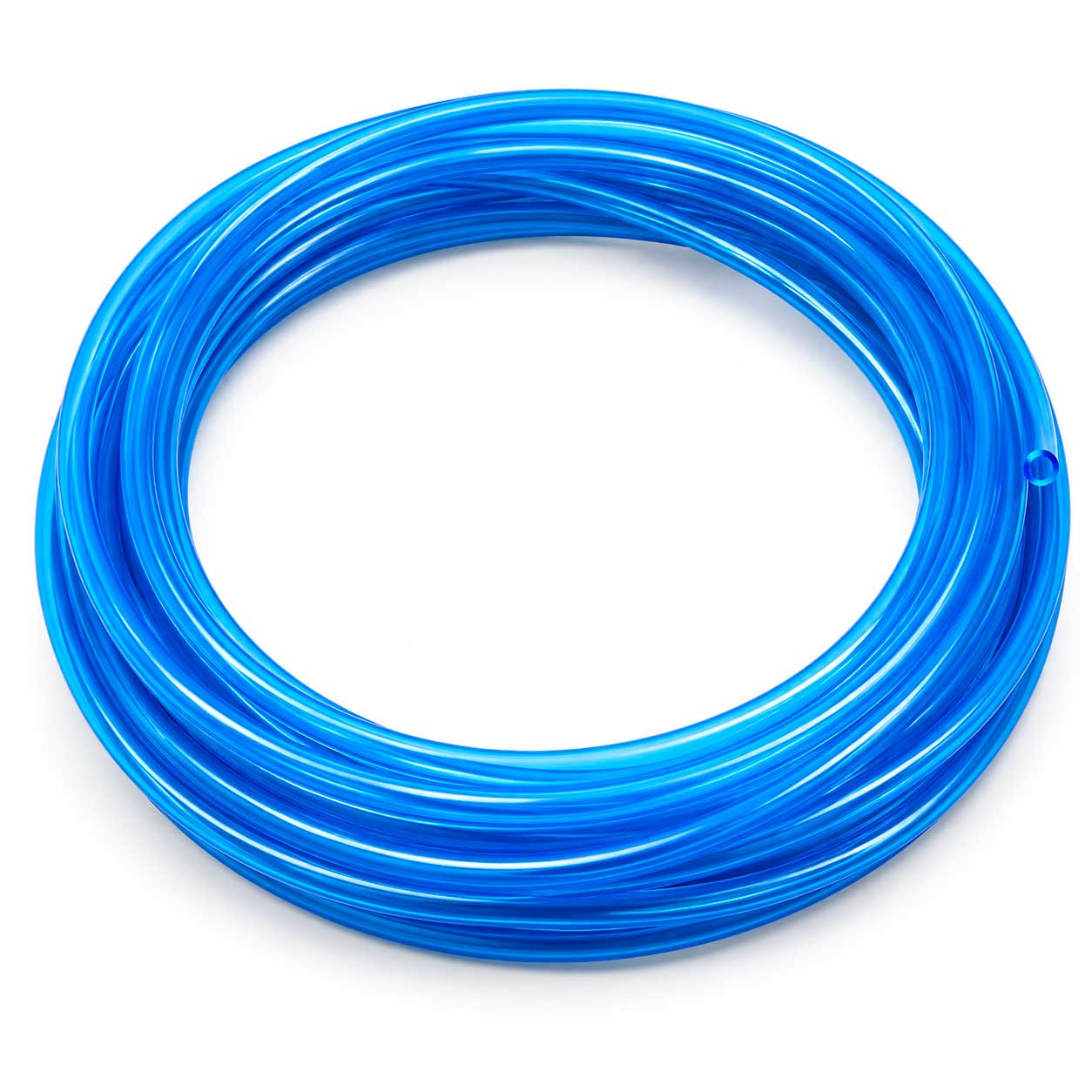

Трубка полиуретановая SMC TU1065BU — ⌀10×6,5 мм, синяя, рабочее давление 8 бар
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Полиуретан (PU / PUR)
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Расшифровка артикула SMC TU1065BU
| Позиция | Значение |
|---|---|
| TU | Серия полиуретановых трубок SMC (Polyurethane Tubing) |
| 10 | Наружный диаметр — 10 мм |
| 65 | Внутренний диаметр — 6,5 мм |
| BU | Цвет — синий (Blue) |
| (-20 или -100) | Длина катушки — 20 м или 100 м |
Серия TU — основная линейка полиуретановых трубок SMC на эфирной основе. Трубки изготовлены из полиуретана высшего качества на эфирной основе (ether-based), что обеспечивает максимальную долговечность. Серия TUH (твёрдый полиуретан) и TUS (мягкий полиуретан) — специальные исполнения для особых условий.
Технические характеристики SMC TU1065BU
| Параметр | Значение |
|---|---|
| Производитель | SMC Corporation (Япония) |
| Артикул | TU1065BU |
| Серия | TU (Polyurethane Tubing) |
| Наружный диаметр (OD) | 10 мм (0,394 дюйма) |
| Внутренний диаметр (ID) | 6,5 мм (0,256 дюйма) |
| Толщина стенки | 1,75 мм |
| Цвет | Синий / Blue (BU) |
| Материал | Полиуретан на эфирной основе |
| Твёрдость | Shore A 95 |
| Рабочее давление (20 °C) | 0,8 МПа (8 бар / 116 psi) |
| Рабочая температура (воздух) | −20 °C … +60 °C |
| Рабочая температура (вода) | +5 °C … +40 °C |
| Минимальный радиус изгиба | 27 мм |
| Рабочая среда | Воздух, вода |
| Длина катушки | 20 м или 100 м |
| Соответствие | RoHS |
| Страна производства | Япония |
Линейка SMC TU по диаметрам: как выбрать нужный размер
| Артикул | Нар. диаметр | Вн. диаметр | Мин. радиус изгиба | Типичное применение |
|---|---|---|---|---|
| TU0425 | 4 мм | 2,5 мм | 10 мм | Мини-роботы, микропневматика |
| TU0604 | 6 мм | 4 мм | 15 мм | Малые цилиндры, датчики |
| TU0805 | 8 мм | 5 мм | 20 мм | Средние цилиндры, клапаны |
| TU1065 | 10 мм | 6,5 мм | 27 мм | Промышленные линии, роботы |
| TU1208 | 12 мм | 8 мм | 35 мм | Высокопроизводительные системы |
💡 Артикул строится по схеме TU[OD][ID]: TU1065 = наружный диаметр 10 мм, внутренний диаметр 6,5 мм. Добавление цветового суффикса: BU = синий, B = чёрный, W = белый, R = красный, Y = жёлтый, G = зелёный, C = прозрачный, YR = оранжевый.
8 доступных цветов серии TU1065
Серия TU доступна в 8 стандартных цветах. Для трубок TU1065 (10×6,5 мм):
| Суффикс | Цвет | Артикул (20 м) | Артикул (100 м) |
|---|---|---|---|
| B | Чёрный | TU1065B-20 | TU1065B-100 |
| BU | Синий | TU1065BU-20 | TU1065BU-100 |
| W | Белый | TU1065W-20 | TU1065W-100 |
| R | Красный | TU1065R-20 | TU1065R-100 |
| Y | Жёлтый | TU1065Y-20 | TU1065Y-100 |
| G | Зелёный | TU1065G-20 | TU1065G-100 |
| C | Прозрачный | TU1065C-20 | TU1065C-100 |
| YR | Оранжевый | TU1065YR-20 | TU1065YR-100 |
Цветовая маркировка помогает идентифицировать функциональные линии в сложных монтажах: синий — подача воздуха, чёрный — обратная линия, красный — сигнальные линии и т.д.
Преимущества полиуретана SMC серии TU перед ПВХ и нейлоном
| Параметр | SMC TU (полиуретан) | ПВХ трубка | Нейлон (PA) |
|---|---|---|---|
| Гибкость при низких температурах | Отличная (до −20 °C) | Теряет гибкость при 0 °C | Хорошая |
| Стойкость к истиранию | Очень высокая | Низкая | Средняя |
| Стойкость к порезам | Высокая | Низкая | Средняя |
| Восстановление после перегиба | Полное | Остаётся деформация | Хорошее |
| Прозрачность | Полупрозрачная | Может быть прозрачной | Непрозрачная |
| Минимальный радиус изгиба | 27 мм для 10 мм трубки | Больше | Больше |
| Рабочая температура | −20 … +60 °C | 0 … +60 °C | −20 … +80 °C |
Трубка стойка к истиранию, химическим воздействиям, порезам, перегибам и разрыву.
Совместимые фитинги и где применяется TU1065BU
Совместимые одноконтактные фитинги SMC (Push-In) для трубки 10 мм:
- KQ2 серия — стандартные одноконтактные фитинги (прямые, угловые, тройники, переходники)
- KQG серия — фитинги с ручкой-замком
- KQB серия — блочные фитинги для монтажной пластины
- QS серия (Festo), PC серия (SHPI) и другие совместимые Push-In фитинги для трубки 10 мм нар.
Типичные применения:
- Промышленные роботы и манипуляторы — монтаж пневматических линий управления захватами
- Производственные линии — разводка воздуха к цилиндрам, клапанам, присоскам
- Обрабатывающие центры — пневматические линии к инструментальным зажимам
- Упаковочные машины — линии управления пневмоприводами
- Медицинское и лабораторное оборудование — линии воздуха и воды (при температуре +5…+40 °C)
Монтаж и эксплуатация: важные нюансы
Обрезка трубки Режьте трубку строго перпендикулярно оси специальными ножницами для трубок — косой срез снижает герметичность соединения с фитингом и увеличивает риск утечки. Запрещается резать трубку ножом с «прокаткой» или пилкой — торец должен быть ровным без заусенцев.
Вставка в фитинг Вставляйте трубку до ощутимого упора. Минимальная глубина вставки для трубки 10 мм в фитинг KQ2 — 17 мм. Недостаточная вставка — главная причина вырыва трубки под давлением.
Радиус изгиба Не изгибайте трубку радиусом менее 27 мм (при 20 °C). При прокладке трассы с поворотом — используйте угловые фитинги, а не перегиб трубки. При низких температурах минимальный радиус изгиба увеличивается.
Рабочее давление Не превышайте 0,8 МПа при 20 °C. Давление разрыва значительно выше, однако длительная работа выше номинала ускоряет деградацию полиуретана и увеличивает риск непредвиденного отказа.
⚠️ Внимание: не используйте трубку для масел, топлива, хлорированных или кетоновых растворителей — они несовместимы с полиуретаном и вызовут разрушение материала. Для агрессивных сред уточните у инженера Acvatron SRL подходящий материал трубки.
Мнение эксперта
«SMC TU1065BU — фактически отраслевой стандарт для промышленной пневматики в форм-факторе 10 мм. В отличие от нейлоновых трубок, полиуретан SMC TU сохраняет гибкость при отрицательных температурах — важно для оборудования в неотапливаемых цехах зимой. Стойкость к истиранию выше раза в 4–6, чем у ПВХ — это критично при прокладке трасс вблизи движущихся деталей. Из практики: трубку TU1065BU ставлю там, где линия проходит через зону возможного механического контакта. Там, где нужна жёсткость трассы — нейлон PA серии SMC. Единственное, на что обращаю внимание при заказе — катушка 20 м или 100 м: для мелкого монтажа берите 20 м, для оснащения линии — 100 м, разница в цене за метр существенная.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
FAQ
❓ В чём разница между TU1065BU-20 и TU1065BU-100? Только длина катушки: -20 = 20 метров, -100 = 100 метров. Технические характеристики трубки идентичны. Цена за метр при покупке 100 м катушки существенно ниже, чем при 20 м.
❓ Совместима ли трубка TU1065BU с фитингами SHPI серии PC 10? Да. Фитинги Push-In (одноконтактные) для трубки 10 мм нар. от любого производителя совместимы с трубкой TU1065BU — включая SHPI серии PC, Festo QSS, Parker и другие. Критерий совместимости — наружный диаметр трубки ровно 10 мм.
❓ Можно ли использовать TU1065BU для воды? Да, трубка совместима с водой при температуре +5…+40 °C и рабочем давлении до 0,8 МПа. Для постоянного контакта с водой убедитесь, что фитинги также имеют соответствующую стойкость к воде.
❓ Чем отличается серия TU от серии 10-TU (Clean Series)? Серия 10-TU — специальная «чистая» серия для применений с требованиями к чистоте воздуха и минимальному выделению частиц (clean room). Серия TU — стандартная для общепромышленного применения. Технические параметры по давлению и температуре у обеих серий идентичны.
❓ Есть ли трубка TU1065 других цветов в наличии в Кишинёве? Уточните наличие нужного цвета у менеджера Acvatron SRL: +373 22 503-580. Синий (BU), чёрный (B) и прозрачный (C) — наиболее часто запрашиваемые цвета в наличии.
