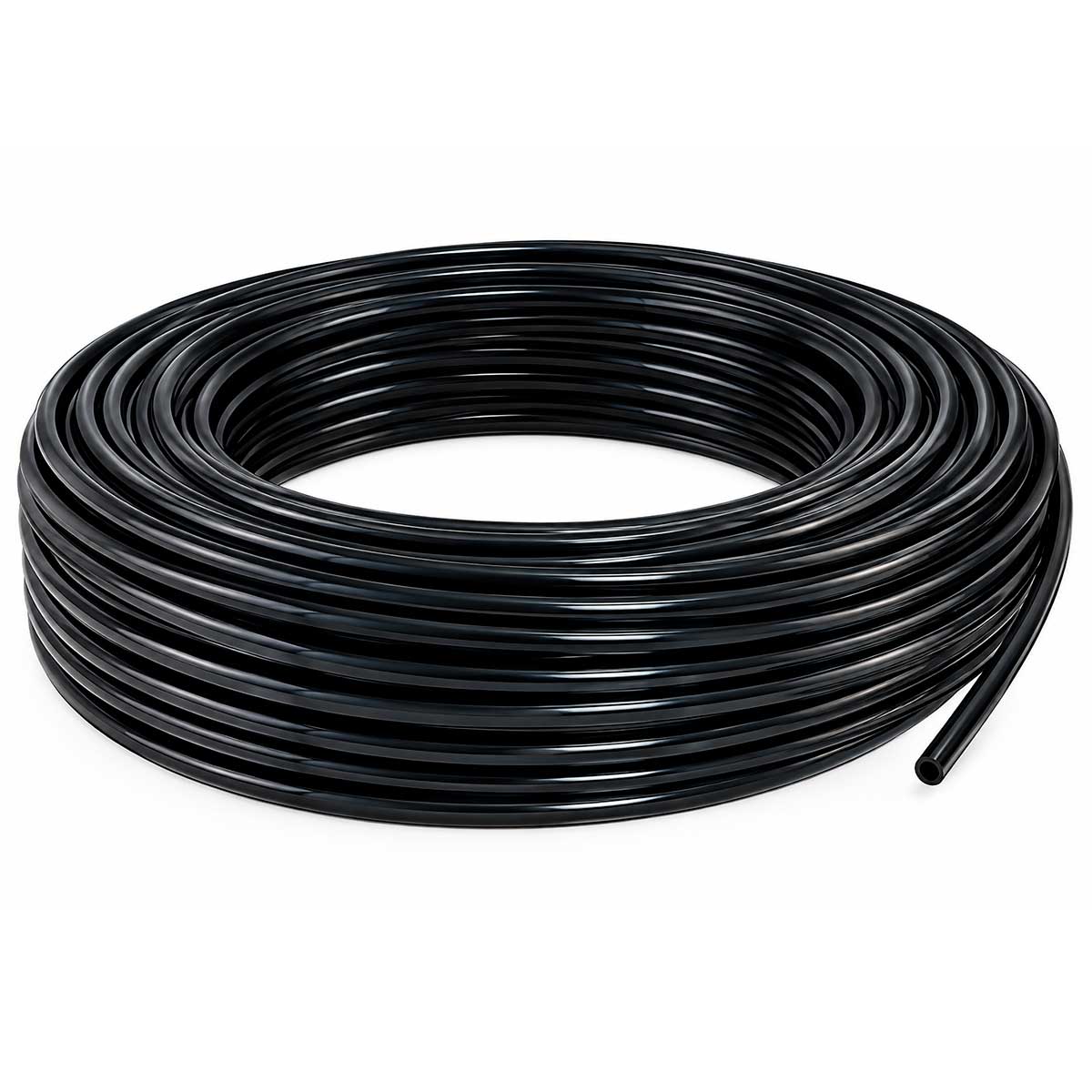

Калиброванная полиамидная трубка Medifly PATR1216 Black (Ø 12×16 мм, PA12 TRUCK, чёрная)

1. Назначение и принцип работы

Трубка предназначена для прокладки главных магистральных линий пневматических тормозных систем высокого давления с повышенным расходом воздуха на коммерческом автотранспорте, магистральных тягачах, прицепах, автопоездах, автобусах и тяжёлой спецтехнике.

2. Технические характеристики

⚠️ Неподтверждённые данные / уточняйте у менеджера:

• Точный вес бухты 50 м (оценочно ~5,5 кг, требует уточнения при расчёте логистики).
• Доступность вариантной фасовки в коробках диспенсерного типа для диаметра 16 мм.

3. Конструктивные особенности

Расшифровка артикула Medifly PATR1216 Black:

Ключевые решения:

1. Автомобильный допуск DIN 73378 / DIN 74324. Продукт сертифицирован для первично комплектуемых автосборочных производств и официального ремонта пневмотормозов грузовой техники.
2. Усиленная стенка 2,0 мм. Профиль с увеличенной толщиной стенки выдерживает высокие нагрузки и сопротивляется постоянным пульсациям давления до 19 бар без деформации калибра.
3. Морозоустойчивость до −60°C. Полиамидная основа PA12 сохраняет ударную вязкость при экстремально низких температурах без риска растрескивания.

4. Рекомендации по монтажу

• Качественный срез. Для трубки внешнего диаметра 16 мм используйте только специальный гильотинный труборез. Неровный отрез кусачками или ножовкой приведёт к повреждению уплотнений фитинга и утечкам воздуха.
• Типы фитингов: автомобильные быстросъёмные фитинги (VOSS, Camozzi, Raufoss) диаметром 16 мм, либо компрессионные резьбовые фитинги с накидной гайкой и врезным кольцом (при монтаже обязательна установка внутренней опорной металлической гильзы 12 мм).
• Минимальный радиус изгиба — не менее 100 мм. На поворотах меньшего радиуса монтируйте угловые фитинги 90°.
• Температурный пересчёт давления. При прокладке возле источников тепла учитывайте снижение рабочего давления (при +40°C — 17,1 бар, при +80°C — 13,3 бар).

5. Аналоги и сравнение

Кросс-референсы (проверяйте диаметры перед заменой):

Сравнение внутри линейки Medifly:

• PATR1216 (PA12 TRUCK) — высший класс надёжности (19 бар), автосертификация DIN, диапазон температур от −60°C до +80°C.
• PA1216 / PA111216 (стандартный PA12/PA11) — рабочее давление 18–19 бар, твёрдость 63–65 ShD, универсальное промышленное применение.
• PUSAL1216 (PU-ALLOY™ SOFT) — маслостойкая коэкструдированная полиуретановая трубка (давление 5,5 бар, радиус 120 мм) для жидких масел, не используемая в тормозных автоконтурах.

6. Частые ошибки

• Монтаж компрессионного фитинга 16 мм без внутренней опорной гильзы — зажим врезного кольца без гильзы передавливает полиамидную стенку.
• Использование обычной полиуретановой трубки вместо PATR1216 в тормозной системе — полиуретан не имеет сертификации DIN 73378 и размягчается от высокой температуры под капотом или рамой.
• Отрез ножовкой или обычным строительным ножом — заусенцы на торце 16 мм повреждают резиновые манжеты цанги.
• Превышение минимального радиуса изгиба (<100 мм) — создаёт избыточное напряжение и сужает проходное сечение 12 мм.

7. Область применения

• Магистральные тормозные контуры — главные питающие пневмомагистрали коммерческих грузовиков, автопоездов, автобусов и прицепов (DIN 73378 / 74324).
• Пневмоподвеска и ресиверы — подача большого объёма воздуха от компрессора к воздушным ресиверам и пневмобаллонам.
• Высокорасходная промышленная автоматика — магистральные каналы подачи воздуха к крупным пневматическим распределителям и цилиндрам.
• Топливопроводы большой производительности — перекачка дизельного топлива и масел под давлением.

8. Мнение эксперта

Виталий Болучевски, ведущий инженер Acvatron SRL (стаж 18 лет):

«Трубка Medifly PATR1216 Black калибра 16×12 мм — это самый мощный магистральный стандарт для пневматических тормозов грузового автотранспорта. Увеличенное проходное сечение 12 мм гарантирует мгновенную заправку ресиверов и бесперебойную работу тормозов при любых автопоездах. Благодаря автодопуску DIN 73378 и высокой устойчивости к морозам до −60°C, эта модель является наилучшим выбором для ремонта и обслуживания коммерческих автопарков в Молдове».

9. Часто задаваемые вопросы

1. Подходит ли трубка PATR1216 для главных пневматических тормозных магистралей тягачей? Да, серия Medifly PATR спроектирована и сертифицирована по стандарту DIN 73378 и DIN 74324 именно для главных тормозных контуров грузового транспорта.

2. Какое максимальное рабочее давление у трубки PATR1216? Рабочее давление при комнатной температуре (+23°C) составляет 19 бар, а давление разрыва — 57 бар.

3. Устойчива ли трубка к автохимии и соли на дорогах? Да, чёрный саженаполненный полиамид PA12 инертен к дорожным противогололедным реагентам, дизельному топливу, моторным маслам и озону.

4. В каких бухтах поставляется трубка? Стандартная форма поставки — бухты по 50 и 100 метров.
