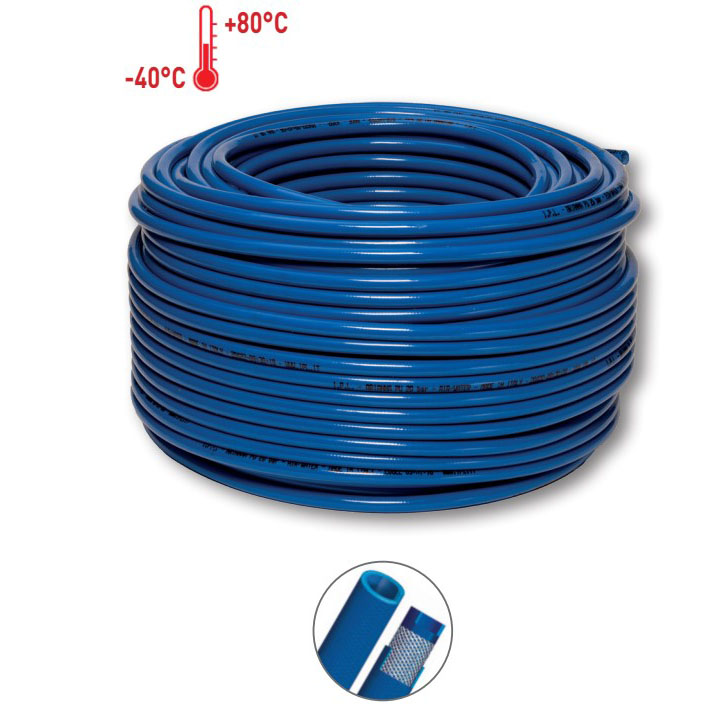

Армированный полиуретановый шланг PUR812 — 20 бар

1. Назначение и принцип работы

Конструкция выполнена из полиэфирного полиуретана твёрдостью 90 ShA и усилена высокопрочной полиэфирной нитью. Производитель указывает применение для сжатого воздуха, пневматики, контуров охлаждения, окрасочных пистолетов, пескоструйной обработки и других задач, где требуется стойкость к истиранию.

2. Технические характеристики

Важно: давление 20 бар и радиус изгиба 60 мм указаны производителем при 23 °C. При изменении температуры допустимые параметры применения необходимо оценивать отдельно.

3. Конструктивные особенности

Расшифровка PUR812

Конструкция

• полиэфирный полиуретан;
• армирование высокопрочной полиэфирной нитью;
• твёрдость 90 ShA;
• повышенная стойкость к истиранию;
• стойкость к изгибу и гидролизу;
• гибкость при низких температурах.

4. Рекомендации по монтажу

1. Подбирайте фитинги по наружному диаметру 12 мм.
2. Перед монтажом выполняйте ровный перпендикулярный срез.
3. Не допускайте изгиба меньше 60 мм при 23 °C.
4. Не используйте 60 бар как рабочее давление: это давление разрыва, а рабочее давление составляет 20 бар при 23 °C.
5. Проверяйте совместимость материала шланга с транспортируемой средой.
6. После монтажа проверяйте герметичность соединений на рабочем давлении.

5. Аналоги и сравнение

При подборе аналога необходимо сверять не только размер 8×12 мм, но и рабочее давление, температуру, материал, конструкцию армирования и радиус изгиба.

⚠️ Точные артикулы прямых кросс-референсов для Medifly PUR812 в открытых источниках не подтверждены. Конкретный аналог необходимо сверять перед заменой.

Соседние типоразмеры Medifly

6. Частые ошибки

• выбор фитинга по внутреннему диаметру вместо наружного 12 мм;
• сравнение с обычной неармированной PU-трубкой;
• использование 20 бар без учёта температуры;
• изгиб ниже допустимого радиуса;
• использование 60 бар как рабочего давления;
• отсутствие проверки химической совместимости;
• применение повреждённого армированного слоя.

7. Область применения

PUR812 применяется в системах сжатого воздуха, промышленной пневматике, пневматическом инструменте, контурах охлаждения, окрасочных пистолетах, пескоструйном оборудовании и технических установках, где требуется повышенная стойкость к истиранию и изгибу.

8. Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

При выборе PUR812 важно разделять рабочее и разрывное давление. Производитель указывает 20 бар рабочего давления и 60 бар давления разрыва при 23 °C. Поэтому 60 бар нельзя использовать как рабочий предел.

Для промышленной пневматики также важен наружный диаметр: у PUR812 он составляет 12 мм. Армирование полиэфирной нитью повышает механическую стойкость шланга, но не отменяет требования по радиусу изгиба, температуре и совместимости с транспортируемой средой.

9. FAQ

Какой размер у PUR812?

8 мм внутренний диаметр × 12 мм наружный диаметр.

Какое рабочее давление?

20 бар при 23 °C.

Какое давление разрыва?

60 бар при 23 °C. Это не рабочее давление.

Какой радиус изгиба?

60 мм при 23 °C.

Какой температурный диапазон?

−40…+80 °C.
