Т-образный цанговый фитинг XMPUTS-08 для агрессивных сред
Т-образный цанговый фитинг XMPUTS-08: Нержавеющая сталь для агрессивных сред

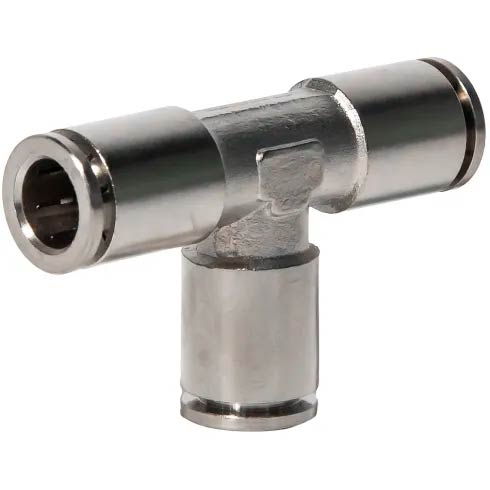

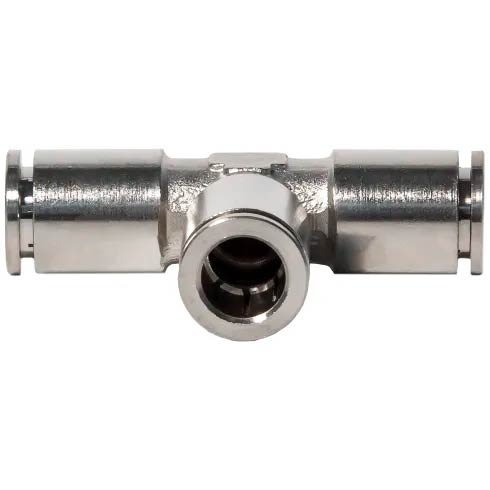

XMPUTS-08 — это равнопроходной Т-образный цанговый фитинг (Union Tee) из нержавеющей стали серии XMPUTS производства XCPC, предназначенный для разветвления пневматических линий с использованием калиброванных трубок наружным диаметром 8 мм. Устройство обеспечивает быстрое и герметичное соединение трех участков магистрали по технологии Push-to-connect, обладая при этом исключительной коррозионной стойкостью и долговечностью в сложных промышленных условиях.
2
People watching this product now!
Описание
Технические характеристики XMPUTS-08
Фитинги данной серии объединяют прецизионную обработку металла и удобство быстроразъемного монтажа:
|
Параметр
|
Значение
|
|---|---|
|
Материал корпуса
|
Нержавеющая сталь (Stainless Steel)
|
|
Тип фитинга
|
Т-образный (Union Tee)
|
|
Диаметр подключаемых трубок
|
8 мм (все три порта)
|
|
Рабочая среда
|
Сжатый воздух, Вакуум
|
|
Рабочее давление
|
0 – 1.0 МПа (0 – 10.2 кгс/см²)
|
|
Отрицательное давление (вакуум)
|
-750 мм рт. ст. (10 Torr)
|
|
Температурный диапазон
|
0°C … +60°C
|
|
Совместимые материалы трубок
|
Нейлон (PA), Полиуретан (PU), Полиэтилен (PE)
|
Преимущества и сильные стороны оборудования
Опираясь на конструктивные особенности нержавеющей серии XCPC, я выделяю 4 ключевых преимущества модели XMPUTS-08:
- Максимальная химическая стойкость. В отличие от латунных аналогов, полностью стальной корпус позволяет использовать фитинг в зонах контакта с агрессивными моющими средствами и химическими реагентами без риска вымывания цинка или коррозии.
- Герметичность в вакуумных системах. Конструкция захватного механизма и качество уплотнений позволяют стабильно удерживать отрицательное давление до -750 мм рт. ст., что критично для систем вакуумного захвата и транспортировки.
- Безинструментальный монтаж. Цанговый зажим мгновенно фиксирует трубку. Специальная форма разрезной цанги из нержавеющей стали минимизирует «закусывание» поверхности трубки, позволяя многократно переподключать магистраль.
- Компактная архитектура разветвления. Т-образная форма Union Tee позволяет разделить поток воздуха на две равноправные линии без использования дополнительных переходников и резьбовых соединений, экономя пространство внутри шкафов управления.
очные аналоги Т-образного цангового фитинга XMPUTS-08 (Union Tee, нержавеющая сталь, 8 мм × 8 мм × 8 мм)
| Бренд | Артикул / Серия | Примечание |
|---|---|---|
| Camozzi | Серия 2000/3000 Stainless или аналоги push-in SS Union Tee 8 мм | Нержавеющие фитинги Camozzi (проверить наличие 316 SS) |
| SMC | KQG2T08-00 (SUS316) | Лучший аналог — полностью нержавеющая сталь 316, high corrosion resistance, для агрессивных сред и пищевой промышленности |
| Festo | CRQST-8 (нержавеющая серия) или QST-8 (с нержавеющей цангой) | Высококачественный push-in тройник, отличная коррозионная стойкость |
| Metal Work | Серия stainless steel push-in Union Tee 8 мм | Итальянское качество, хорошая совместимость |
| AirTAC | PE8 (Union Tee) или нержавеющая серия | Бюджетный вариант, стандартный пластик/латунь; для полной нержавейки уточняйте |
Примечания:
- XMPUTS-08 — полностью нержавеющая сталь (Union Tee, все три порта 8 мм), push-to-connect.
- Идеально подходит для агрессивных сред, пищевой промышленности, фармацевтики, морского применения и вакуума.
- Рабочее давление: 0–10 бар, вакуум до -750 мм рт. ст., температура 0…+60°C.
- Совместим с трубками PU, PA, PE 8 мм.
Модель XMPUTS-08 является индустриальным стандартом в отраслях с повышенными санитарными и техническими требованиями:
- Пищевое производство: линии розлива и упаковки, подвергающиеся регулярной санитарной обработке.
- Фармацевтика и химия: работа в условиях воздействия паров реагентов и кислот.
- Медицинское приборостроение: разводка технологических газов в лабораторном оборудовании.
- Морская инженерия: пневмосистемы на судах, работающие в условиях постоянного соляного тумана.
Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я неоднократно убеждался, что экономия на нержавеющих компонентах в агрессивных зонах обходится слишком дорого. Тройник XMPUTS-08 — это продукт компании XCPC с 33-летней историей. Производство на CNC-центрах из Японии и США гарантирует идеальную геометрию цангового узла, что исключает «подтравливание» воздуха даже через годы эксплуатации. Качество подтверждено международными сертификатами ISO 9001:2000 и CE, а также аудитами Bureau Veritas и SGS. Мы рекомендуем этот фитинг как надежное решение для систем, где требуется абсолютная предсказуемость соединений».
Часто задаваемые вопросы
1. Можно ли использовать XMPUTS-08 с полиуретановыми трубками? Да, фитинг полностью совместим с калиброванными трубками из полиуретана (PU), нейлона (PA) и полиэтилена (PE).
2. Какое максимальное давление выдерживает этот тройник? Рабочий диапазон составляет до 10 бар (1.0 МПа) при нормальной температуре.
3. Требуется ли смазка для цангового механизма при монтаже? Нет, соединение осуществляется «на сухую». Важно лишь обеспечить ровный перпендикулярный срез трубки для корректной посадки в уплотнительное кольцо.
