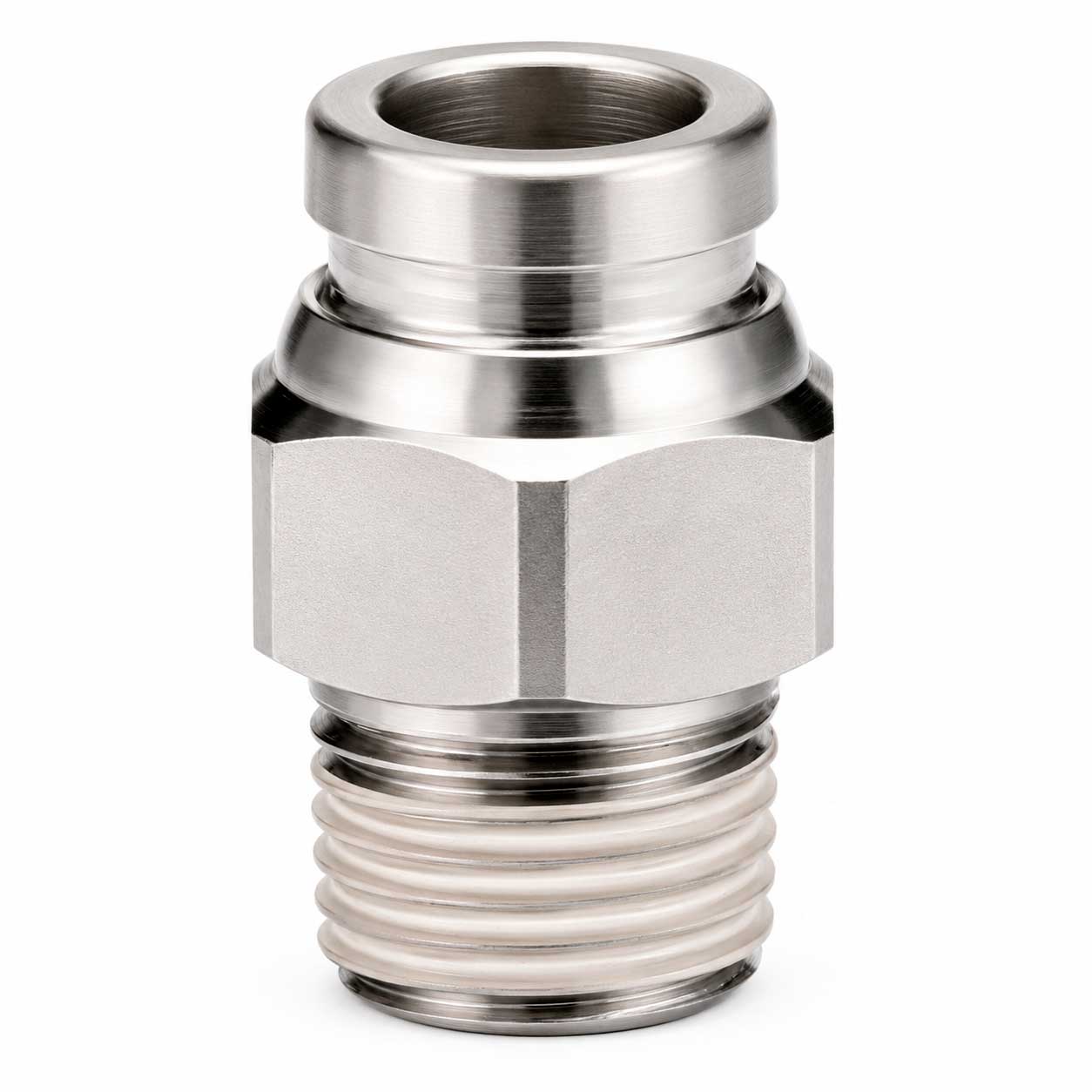

Штуцер прямой SMC KQB2H06-02S: металлический push-in фитинг ø6 мм, резьба R1/4

Расшифровка обозначения модели

Технические характеристики

Материалы конструкции

Сравнение с предыдущим поколением фитингов SMC

Производитель приводит показательное сравнение на примере углового фитинга той же серии (KQB2L06-01S против предшествующей модели KQBL06-01S), которое отражает общий выигрыш поколения KQB2:

Данные приведены производителем для сопоставимой угловой модели той же линейки; для прямого штуцера пропорция снижения габаритов и веса аналогична благодаря единой конструктивной платформе серии.

Сферы применения

• Пищевая и напитковая промышленность — оборудование, подвергающееся мойке под давлением (washdown), где важна коррозионная стойкость никелированной латуни и FKM-уплотнений.
• Фармацевтика и чистые помещения — безмасляное исполнение (grease-free) исключает загрязнение технологической среды смазкой.
• Химическая промышленность — работа с трубками FEP/PFA для агрессивных сред и повышенных температур (до 150 °C).
• Судовое и морское оборудование — устойчивость к влажной и солевой среде за счёт нержавеющих внутренних деталей.
• Полупроводниковое и точное производство — где пластиковые фитинги не обеспечивают достаточной механической прочности или химической стойкости.

Алгоритм подбора и монтажа

1. Определите наружный диаметр трубки — для KQB2H06-02S это строго ø6 мм; трубка другого диаметра не зафиксируется в чаке.
2. Проверьте тип и размер присоединительной резьбы оборудования — R1/4 (коническая). Не путайте с метрической резьбой M или параллельной G — это разные исполнения в каталоге KQB2.
3. Оцените материал трубки под рабочую температуру:

• трубка FEP (серия TH) — при значительных перепадах температуры или нагреве от 80 °C рекомендуется установка внутренней гильзы (inner sleeve);
• трубка PFA (серия TL) — гильза рекомендуется при температуре от 120 °C и выше.

4. Проверьте совместимость среды — для мягкой нейлоновой трубки (soft nylon) вода не допускается.
5. При монтаже удерживайте конец трубки и вводите её до упора медленно и уверенно — смазка в конструкции отсутствует, поэтому требуется более высокое усилие вставки, чем в фитингах со смазкой.
6. Контролируйте резьбовое соединение — резьба R1/4 монтируется с герметиком (with sealant), предусмотренным конструкцией штуцера.

Почему стоит купить KQB2H06-02S у Acvatron

1. Оригинальная продукция SMC — поставляем сертифицированные фитинги напрямую от авторизованных каналов, а не аналоги неизвестного происхождения.
2. Техническая консультация по подбору — поможем сопоставить резьбу, диаметр трубки и материал под конкретные условия эксплуатации (температура, среда, давление).
3. Наличие сопутствующих компонентов — внутренние гильзы (TJ-серия), запасные прокладки и комплектующие для обслуживания фитинга.
4. Понимание специфики пищевых и фармацевтических производств — знаем, какие узлы требуют именно металлического, а не пластикового исполнения.

Мнение эксперта: Виталий Болучевский

«Клиенты часто спрашивают, зачем платить больше за металлический фитинг, если есть пластиковый аналог того же диаметра и резьбы. Ответ простой: как только на линии есть мойка под давлением, агрессивные среды или температура ближе к верхней границе диапазона, пластиковый корпус и чак начинают терять герметичность быстрее, чем сталь и никелированная латунь. Отдельно обращаю внимание на трубку FEP — при работе с перепадами температуры обязательно ставьте внутреннюю гильзу, иначе труба может деформироваться и выйти из фитинга под давлением».

Работа с возражениями

«Металлический фитинг дороже пластикового того же размера»
Разница в цене окупается на объектах с мойкой под давлением, агрессивными средами или высокой температурой — там пластиковый фитинг служит значительно меньше, а простои на замену обходятся дороже разницы в стоимости.

«У меня уже есть трубка FEP, гильза точно нужна?»
Гильза обязательна не всегда — только при резких перепадах температуры теплоносителя или при нагреве самой трубки от 80 °C и выше (для FEP) или от 120 °C (для PFA). При стабильной комнатной температуре можно обойтись без неё.

«Резьба R1/4 подойдёт к моему порту с резьбой G1/4?»
Нет — R (коническая трубная) и G (параллельная трубная) — разные исполнения резьбы в каталоге KQB2, они не взаимозаменяемы. Уточняйте точный тип резьбы порта перед заказом.

Типичные проблемы клиентов, которые решает этот фитинг

• Утечки воздуха на пластиковых фитингах в зоне мойки оборудования водой под давлением или с моющими средствами.
• Растрескивание пластикового корпуса при перепадах температуры технологической среды.
• Необходимость соответствия оборудования требованиям пищевого/фармацевтического производства по материалам, контактирующим с воздухом/продуктом.
• Выход трубки FEP из фитинга под давлением из-за отсутствия внутренней гильзы.

Часто задаваемые вопросы

Можно ли использовать KQB2H06-02S с водой?
Да, фитинг рассчитан на воздух и воду. Исключение — трубка из мягкого нейлона (soft nylon), для которой производитель не допускает использование воды.

Какой максимальный вакуум/давление выдерживает штуцер?
Диапазон рабочего давления — от –100 кПа до 1 МПа, испытательное давление — 3.0 МПа. Однако для вакуумных задач (например, вакуумных тестеров) применение не рекомендуется из-за возможных утечек в соединении.

Нужна ли смазка при монтаже трубки?
Нет, конструкция полностью безмасляная (grease-free). Из-за этого для установки трубки требуется несколько большее усилие, чем в смазанных фитингах — трубку нужно вводить до упора медленно и уверенно.

Можно ли повторно использовать трубку после демонтажа?
Если трубка эксплуатировалась долго или при высокой температуре, её наружный диаметр может увеличиться, и она перестанет плотно фиксироваться в чаке при повторной установке — в этом случае трубку следует заменить.
