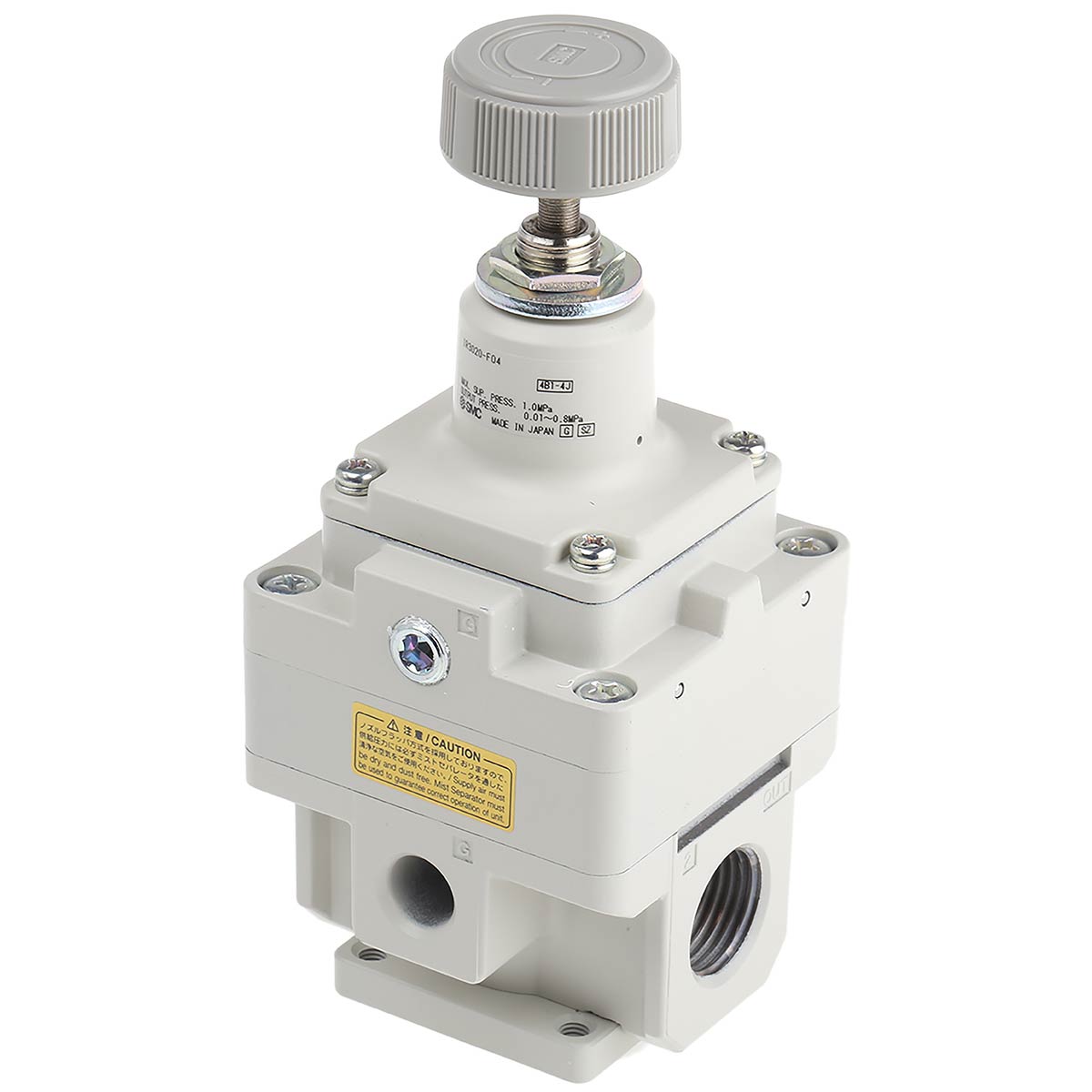

Прецизионный регулятор давления IR3000-F03 SMC
Ручной прецизионный регулятор давления IR3000-F03 SMC: Максимальная точность для систем с высоким расходом
IR3000-F03 — это прецизионный пневматический регулятор давления серии IR3000 от компании SMC, предназначенный для сверхточной настройки и поддержания давления сжатого воздуха в диапазоне от 0.01 до 0.2 МПа. Устройство использует пилотный механизм типа «сопло-заслонка», обеспечивающий исключительную чувствительность в пределах 0.2% от полной шкалы, что делает его идеальным для управления критически важными промышленными процессами.
4
People watching this product now!
Описание
Технические характеристики
Модель IR3000-F03 (типоразмер 3000) обладает следующими эксплуатационными параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Рабочая среда
|
Сжатый воздух
|
|
Присоединительная резьба (порты)
|
G 3/8 (тип F)
|
|
Диапазон настройки давления
|
0.01 – 0.2 МПа
|
|
Максимальное давление питания
|
1.0 МПа
|
|
Чувствительность (Sensitivity)
|
В пределах 0.2% от полной шкалы
|
|
Повторяемость (Repeatability)
|
В пределах ±0.5% от полной шкалы
|
|
Расход воздуха (Bleed)
|
не более 11.5 л/мин (ANR) при 1.0 МПа
|
|
Способность к сбросу (Relief flow)
|
До 4000 л/мин (ANR)
|
|
Температура рабочей среды
|
от –5 до 60°C (без замораживания)
|
|
Габаритная ширина / Вес
|
66 мм / 0.64 кг
|
Преимущества и уникальные торговые предложения
- Сверхвысокая чувствительность управления (0.2%): Благодаря пилотному механизму «сопло-заслонка», регулятор детектирует и компенсирует даже минимальные отклонения давления, обеспечивая ювелирную точность процесса.
- Высокая пропускная способность при сбросе (Relief): Серия IR3000 способна эффективно сбрасывать в атмосферу до 4000 л/мин избыточного воздуха, что позволяет быстро изменять уставки давления в системах с большим объемом.
- Исключительный динамический баланс: Конструкция с тремя диафрагмами эффективно ограничивает колебания давления при работе цилиндров, сохраняя стабильность системы в переходных режимах.
- Улучшенная эргономика монтажа: Конструкция позволяет крепить манометр и кронштейн с двух сторон (спереди или сзади), обеспечивая гибкость при компоновке пневматических шкафов.
- Модульная совместимость: Регулятор поддерживает установку новых модульных кронштейнов серии -X120, что позволяет интегрировать его в единый блок с фильтрами AF и микрофильтрами AFM.
Сферы применения
Регулятор IR3000-F03 незаменим в задачах, требующих точного контроля усилия и давления:
- Контроль натяжения (Tension control): Поддержание стабильного давления в тормозных муфтах намоточных станков.
- Системы балансировки: Точная настройка давления для пневматических балансиров и приводов с низким трением.
- Контроль усилия прижима: В упаковочных (Wrapping machines) и сварочных аппаратах для предотвращения повреждения заготовок.
- Лабораторное тестирование: Испытания на герметичность (Leak test) и калибровка пневмооборудования.
«Модель IR3000-F03 — это профессиональное решение для задач, где требуется не просто точность, но и высокая динамика. Как инженер с 15-летним стажем, предупреждаю: при работе с такими объемами воздуха в режиме сброса (Relief) уровень шума может быть значительным, поэтому настоятельно рекомендую устанавливать глушитель (серия SMC AN) в порт EXH (Rc 1/2). Также критически важно обеспечить фильтрацию 0.3 мкм с помощью маслоотделителя (AFM), так как любой конденсат или масло в пилотном каскаде мгновенно выведут прибор из строя. И помните: постоянное шипение из отверстия «bleed» — это не поломка, а признак работы механизма сопла для поддержания точности».
Соответствие стандартам
Продукция SMC изготавливается по мировым стандартам качества:
- ISO 228/1: Цилиндрическая трубная резьба (G), обозначаемая буквой F в артикуле.
- JIS B 8372: Методика испытаний расходных характеристик соответствует японскому индустриальному стандарту.
Часто задаваемые вопросы
1. Почему воздух постоянно выходит из отверстия в середине корпуса? Это конструктивная особенность (bleed hole). Для обеспечения чувствительности 0.2% пилотный механизм должен постоянно стравливать небольшое количество воздуха в атмосферу.
2. Можно ли подавать смазку в этот регулятор? Категорически запрещено использовать лубрикатор на стороне входа. Масло неизбежно засорит внутренний постоянный дроссель, что приведет к неисправности устройства.
3. Что делать, если давление на выходе начинает пульсировать? Такое случается при высоком давлении на входе (от 0.5 МПа) и низкой уставке на выходе (до 0.1 МПа). Рекомендуется максимально снизить входное давление или ограничить выходную линию с помощью дросселя.
Разница между сериями прецизионных регуляторов SMC IR1000, IR2000 и IR3000 заключается прежде всего в их габаритах, пропускной способности (расходе воздуха), размерах присоединительных портов и возможности монтажа в коллекторы.
Ниже приведено детальное сравнение серий по ключевым техническим параметрам:
1. Габариты и вес
Серии существенно различаются по физическим размерам, что определяет их применение в условиях ограниченного пространства:
- IR1000: Ширина корпуса — 35 мм, вес — 0,14 кг.
- IR2000: Ширина корпуса — 50 мм, вес — 0,30 кг.
- IR3000: Ширина корпуса — 66 мм, вес — 0,64 кг.
2. Присоединительные порты и расход воздуха
Размер порта напрямую влияет на объем воздуха, который регулятор может пропустить через себя:
- IR1000: Использует только резьбу Rc 1/8; максимальный расход составляет примерно 150–500 л/мин (ANR) в зависимости от модели.
- IR2000: Использует резьбу Rc 1/4; расход воздуха достигает 600–1400 л/мин (ANR).
- IR3000: Самая мощная серия с портами Rc 1/4, 3/8 или 1/2; обеспечивает расход от 3000 до 6000 л/мин (ANR).
3. Характеристики сброса (Relief Flow)
Способность регулятора быстро стравливать избыточное давление также растет от младшей серии к старшей:
- У серий IR1000 и IR2000 поток сброса ограничен значениями до 400 л/мин.
- У серии IR3000 этот показатель значительно выше и достигает 4000 л/мин (ANR), что критично для систем с большими объемами воздуха.
4. Диапазоны настройки и потребление воздуха
- Минимальное давление: Модели IR1000 и IR2000 позволяют настраивать давление от 0,005 МПа, в то время как у IR3000 нижний порог начинается с 0,01 МПа.
- Потребление воздуха (Bleed): Для работы пилотного механизма серии IR1000 и IR2000 потребляют не более 4,4 л/мин, тогда как более производительная серия IR3000 расходует до 11,5 л/мин.
- Перепад давления: Для стабильной работы IR1000/2000 требуется минимальная разница между входом и выходом в 0,05 МПа, а для IR3000 — 0,1 МПа.
5. Монтаж и модульность
- Коллекторное исполнение (Manifold): Объединение нескольких регуляторов (до 8 станций) на одной базе возможно только для серий IR1000 и IR2000. Серия IR3000 в коллекторном исполнении не поставляется.
- Модульное соединение: Каждая серия соответствует своему типоразмеру модульных блоков подготовки воздуха: IR1000 подходит к 20-му типу, IR2000 — к 30-му, а IR3000 — к 40-му.
При этом такие параметры, как чувствительность (0,2% F.S.), повторяемость (±0,5%) и линейность (±1%), остаются идентичными для всех трех серий благодаря единому принципу работы «сопло-заслонка».
