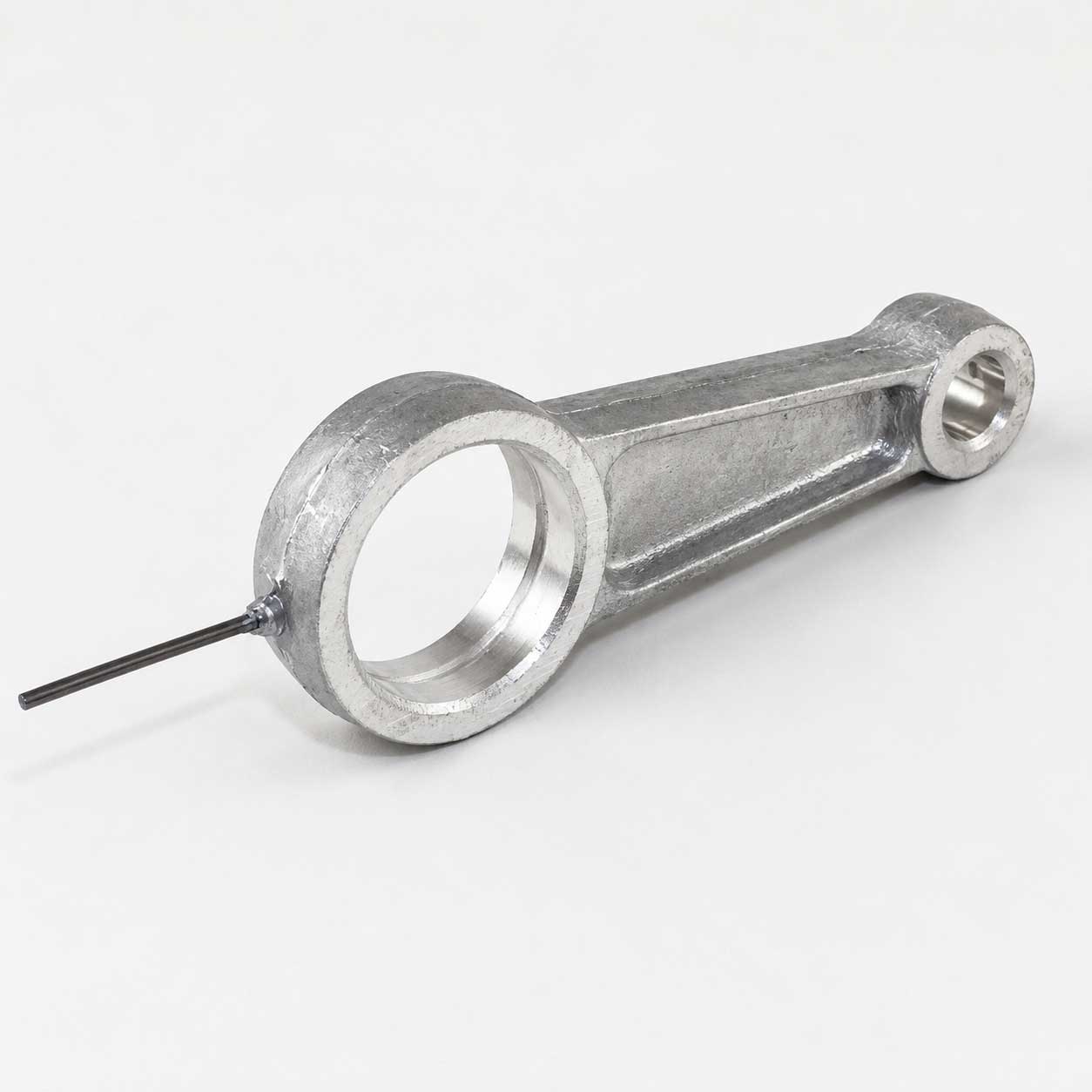

Шатун для компрессора 12,7×35×91 мм (арт. 2070) — универсальный для китайских поршневых компрессоров

Технические характеристики

⚠️ Точный материал, вес, тип запрессованных втулок/подшипников и допуски для конкретной партии данного артикула производителем документально не публикуются — это тип детали, который поставляется как взаимозаменяемый по посадочным размерам аналог оригинала, без привязки к единому OEM-производителю. Если для вашего применения критичен точный материал или тип посадки (например, наличие игольчатого подшипника в нижней головке), уточняйте у менеджера перед заказом.

Конструктивные особенности

Расшифровка обозначения 12,7×35×91 мм:

Особенности данного типоразмера:

• Три размерных параметра (12,7 / 35 / 91) должны совпадать одновременно — совпадение только диаметров без совпадения межцентрового расстояния (или наоборот) не гарантирует посадку детали в конкретный компрессор.
• Стержень шатуна для этого класса компрессоров обычно имеет двутавровое сечение — оптимальное соотношение прочности на изгиб и массы детали, что снижает инерционные нагрузки на коленвал при высоких оборотах.
• Малая головка часто оснащается запрессованной бронзовой втулкой или сохраняет прямую посадку алюминия по пальцу — в бюджетном сегменте китайских компрессоров возможны оба варианта в зависимости от партии производства.

Рекомендации по монтажу

• Перед заказом обязательно измерьте старую деталь — штангенциркулем измерьте диаметр обоих отверстий и расстояние между их центрами; для данного размерного класса детали отличаются шагом всего в 2–3 мм между соседними типоразмерами (например, 12,5×35×85 мм — это уже другая деталь, несмотря на визуальное сходство).
• Проверьте состояние поршневого пальца и посадочного места коленвала перед установкой нового шатуна — люфт или задиры на смежных деталях сведут на нет ресурс новой запчасти.
• Смажьте посадочные места маслом перед сборкой (компрессорным маслом соответствующей вязкости) — сухой монтаж ускоряет задиры на первых часах работы.
• Соблюдайте направление установки, если на детали есть маркировка стороны — на некоторых партиях щёки нижней головки несимметричны.
• Затягивайте крепёж по рекомендациям производителя компрессора (данные по моменту затяжки для универсальной запчасти производителем не публикуются) — не затягивайте «на глаз» с усилием, ориентируясь на аналогичные резьбовые соединения в бытовой технике; чрезмерная затяжка может деформировать головку шатуна.
• Проверните коленвал вручную несколько оборотов после сборки, прежде чем запускать компрессор под нагрузкой — так вы сразу заметите заклинивание или задевание детали о картер.

Аналоги и сравнение

Ниже — близкие по конструкции типоразмеры шатунов для поршневых компрессоров (для ориентира; ни один из них не взаимозаменяем с 12,7×35×91 мм — приведены только для понимания размерного ряда):

Перед заменой на любой другой типоразмер обязательно сверяйте все три размера одновременно, а не только один из них.

Частые ошибки при заказе и монтаже

• Заказ «по названию модели компрессора» без проверки размеров старой детали — китайские компрессорные заводы поставляют разные внутренние узлы под одним и тем же брендом и даже под одной моделью в разные годы выпуска; название бренда/модели компрессора само по себе не гарантирует совпадение размеров шатуна.
• Игнорирование расстояния между центрами — часто ориентируются только на диаметр под коленвал, забывая, что межцентровое расстояние определяет геометрию всей цилиндро-поршневой группы и ход поршня.
• Монтаж без смазки посадочных поверхностей — приводит к ускоренному износу и характерному стуку в первые часы работы после замены.
• Пропуск проверки поршневого пальца и стопорных колец — изношенный палец или повреждённые стопорные кольца сведут на нет ресурс новой детали в течение короткого времени.
• Излишняя затяжка крепежа нижней головки — деформирует головку шатуна и может привести к заклиниванию на шейке коленвала.
• Запуск компрессора сразу под полной нагрузкой после замены — рекомендуется короткая обкатка на холостом ходу или с частично приоткрытым сливом воздуха.

Область применения

Шатун 12,7×35×91 мм (арт. 2070) применяется как универсальная взаимозаменяемая запчасть в бюджетных поршневых компрессорах китайского производства, которые продаются на рынках СНГ под множеством различных торговых марок (Forte, Werk, Intertool, Denzel, Patriot, Kraftmann, Ergomax, Elmos, Kraton и другие подобные бренды выпускают компрессоры на схожих китайских заводских платформах). Конкретная модельная совместимость определяется исключительно совпадением всех трёх посадочных размеров, а не названием бренда.

Типичные сферы применения компрессоров с шатунами данного класса:

• Гаражные и автосервисные компрессоры малой и средней производительности (ресиверы от 24 до ~100 л)
• Небольшие производственные и ремонтные мастерские
• Передвижные компрессорные установки для строительных и монтажных работ

⚠️ Приведённый выше список брендов — общий ориентир по классу оборудования, а не подтверждённый перечень совместимости для конкретной модели. Перед заказом сверяйте размеры со старой деталью или уточняйте совместимость у менеджера Acvatron.

Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта:

«По шатунам для китайских компрессоров у меня простое правило, которое я всегда транслирую клиентам в Молдове: не ориентируйтесь на бренд компрессора, ориентируйтесь на три цифры — диаметр под палец, диаметр под коленвал и межцентровое расстояние. Один и тот же внешне компрессор за несколько лет выпуска может комплектоваться внутренними узлами с разных заводов, и шатун, подошедший к прошлогодней модели, не всегда подойдёт к компрессору того же названия, купленному в этом году. Поэтому перед заказом я всегда прошу прислать фото и замеры старой детали штангенциркулем — это экономит клиенту время и деньги на возврат несовместимой запчасти. Отдельно напоминаю: шатун — деталь, работающая на знакопеременные нагрузки на высоких оборотах, поэтому экономить на смазке при монтаже точно не стоит».

Часто задаваемые вопросы

Как понять, что шатун компрессора вышел из строя? Основные признаки — характерный глухой стук в области картера, усиливающийся с ростом оборотов и нагрузки; повышенный расход масла (для масляных компрессоров) из-за увеличенного зазора в подшипниках шатуна; падение производительности компрессора и снижение конечного давления.

Как правильно подобрать шатун по этому артикулу? Снимите старый шатун и штангенциркулем измерьте: диаметр отверстия под поршневой палец, диаметр отверстия под шейку коленвала и расстояние между центрами этих отверстий. Все три значения должны совпадать с 12,7 / 35 / 91 мм соответственно. Название бренда или модели компрессора само по себе не гарантирует совместимость.

Подходит ли этот шатун для двухцилиндровых (V-образных) компрессоров? Да, при условии совпадения посадочных размеров — данный типоразмер используется как в одноцилиндровых, так и в некоторых двухцилиндровых компрессорах соответствующего класса производительности. Для двухцилиндровых моделей уточняйте, требуется ли замена одного шатуна или комплекта из двух, чтобы избежать дисбаланса поршневой группы.

Нужно ли менять поршневой палец и стопорные кольца вместе с шатуном? Прямо не обязательно, но настоятельно рекомендуется осмотреть их перед установкой новой детали — изношенный палец с выработкой или деформированные стопорные кольца могут повредить новый шатун в первые часы работы и свести на нет замену.
