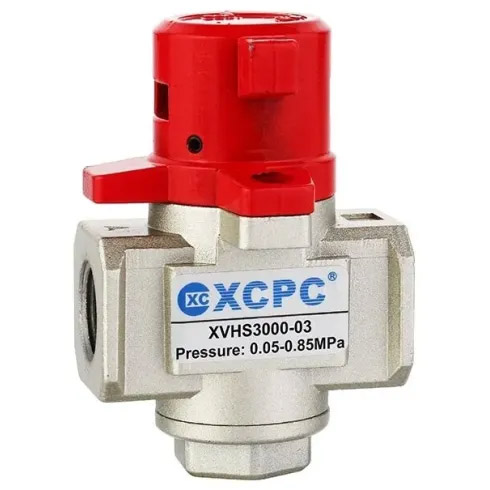

Клапан безопасности XVHS3000-03
Клапан безопасности XVHS3000-03: Гарантия защиты при обслуживании пневмосистем
XVHS3000-03 — это трехлинейный пневматический клапан с ручным управлением и функцией принудительной блокировки (Venting Safety Lock-out Valve). Устройство предназначено для быстрого перекрытия подачи сжатого воздуха в систему и одновременного сброса остаточного давления со стороны потребителя в атмосферу. Это критически важный элемент промышленной безопасности, обеспечивающий защиту персонала во время проведения технических и ремонтных работ.
3
People watching this product now!
Описание
Технические характеристики XVHS3000-03
Модель относится к 3000-й серии устройств XCPC и обладает следующими параметрами согласно технической документации:
|
Параметр
|
Значение
|
|---|---|
|
Присоединительная резьба (Port Size)
|
G 3/8″
|
|
Резьба выхлопного порта (Vent Size)
|
G 1/4″
|
|
Типоразмер корпуса (Body Size)
|
3000 серия
|
|
Габариты корпуса (A x B x C)
|
53 x 78 x 49 мм
|
|
Диаметр монтажных отверстий (J)
|
Φ 7.5 мм
|
|
Функциональное назначение
|
Сброс давления и блокировка (Lock-out)
|
|
Материал корпуса
|
Алюминиевый сплав
|
|
Тип управления
|
Ручной (поворотная рукоятка)
|
Преимущества и сильные стороны оборудования
Опираясь на конструктивные особенности серии XVHS и опыт эксплуатации оборудования XCPC, я выделяю следующие ключевые преимущества:
- Реализация протокола LOTO (Lock-out/Tag-out). В конструкции клапана предусмотрено специальное отверстие для установки навесного замка в закрытом положении. Это исключает случайную или несанкционированную подачу воздуха в систему, пока оператор находится в опасной зоне.
- Эффективный сброс остаточного давления. При повороте рукоятки в положение «OFF» воздух из системы мгновенно стравливается через порт G 1/4″. Это предотвращает самопроизвольное движение пневмоприводов из-за накопленной энергии сжатого воздуха.
- Модульная совместимость. Клапан XVHS3000-03 идеально интегрируется в блоки подготовки воздуха серий XA и XU, становясь входным звеном системы фильтрации и регулировки.
- Промышленная надежность. Корпуса XCPC изготавливаются на высокоточных CNC-центрах (Япония/США), что гарантирует герметичность и плавность хода рукоятки даже после длительного простоя.
Сферы применения
Клапан XVHS3000-03 является обязательным узлом в системах, где требуется регулярное вмешательство оператора:
- Деревообработка и мебельные цеха: защита при замене режущего инструмента на пневмостанках.
- Автоматические линии сборки: безопасное техническое обслуживание манипуляторов и захватов.
- Пищевая индустрия: блокировка пневмоавтоматики при санитарной обработке оборудования.
- Магистральные узлы: установка на входе в цех для общего обесточивания пневмосети.
Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я неоднократно убеждался, что экономия на безопасности обходится слишком дорого. Модель XVHS3000-03 — это простой и «честный» инструмент защиты жизни и здоровья персонала. XCPC, имея 33-летний опыт производства, достигла уровня качества, подтвержденного аудитами Bureau Veritas и SGS. Конструкция сбросного порта G 1/4″ в этой модели позволяет установить глушитель, что делает процедуру сброса давления не только безопасной, но и комфортной по уровню шума».
FAQ: Часто задаваемые вопросы
1. Какую резьбу имеет выхлопной порт в этой модели? В модели XVHS3000-03 используется стандартная резьба G 1/4″ для порта сброса (Vent Size). На него рекомендуется устанавливать пневматический глушитель для снижения шума при стравливании.
2. Можно ли заблокировать клапан в открытом положении (подача воздуха)? Конструкция XVHS специально разработана так, чтобы блокировка замком была возможна только в закрытом (безопасном) положении, когда воздух в систему не подается, а остаточное давление сброшено.
3. В чем разница между моделями XVHS2000-02 и XVHS3000-03? Основное различие в типоразмере корпуса и пропускной способности. Модель 3000-03 больше по габаритам (A=53 мм против A=40 мм) и имеет присоединительную резьбу G 3/8″, в то время как модель 2000-02 имеет резьбу G 1/4″.
